公布日：2022.06.10
申請日：2022.03.11
分類號：C02F3/30(2006.01)I;C02F101/16(2006.01)N;C02F101/38(2006.01)N
摘要
本發明公開了一種好氧可調的節地型AOA與AAO雙模式污水生化系統及運行方法，涉及水處理技術領域。其包括并排設置的兩組反應池體，分別為第一反應池體和第二反應池體；第一反應池體內依次劃分為厭氧區、主好氧區和選擇區，厭氧區和主好氧區寬度相同；第二反應池體內依次劃分為主缺氧區、后缺氧區和后好氧區，選擇區沿著主好氧區的推流方向均勻的劃分為三個廊道，分別為第一選擇區、第二選擇區和第三選擇區，在選擇區的每個區內均設置有曝氣管路和攪拌裝置，用于提供好氧或缺氧運行模式。本發明可實現兩種運行模式，根據進水水質及處理要求，實現不同的工藝布置形式，可縮小占地面積，提高土地利用率。
權利要求書
1.一種好氧可調的節地型AOA與AAO雙模式污水生化系統的運行方法，其特征在于，依次包括以下步驟：步驟一、組建污水生化系統：所述的污水生化系統包括反應池和曝氣管路，所述的反應池包括并排設置的兩組反應池體，分別為第一反應池體和第二反應池體；所述的第一反應池體內依次劃分為厭氧區、主好氧區和選擇區，所述的厭氧區和主好氧區寬度相同；所述的第二反應池體內依次劃分為主缺氧區、后缺氧區和后好氧區，所述的后缺氧區與后好氧區的排布方向與主缺氧區和后缺氧區的排布方向相互垂直；所述的選擇區沿著所述的主好氧區的推流方向均勻的劃分為三個廊道，分別為第一選擇區、第二選擇區和第三選擇區，在選擇區的每個區內均設置有曝氣管路和攪拌裝置，用于提供好氧或缺氧運行模式；所述的主好氧區和選擇區的HRT之和為設計硝化HRT的30-50%，所述的主好氧區的HRT為設計硝化HRT的20-40%，所述的主缺氧區、后缺氧區和50%選擇區HRT之和為主好氧區和50%選擇區HRT之和的2倍以上；所述的后缺氧區與后好氧區的HRT均不超過系統總HRT的15%；在所述的主好氧區內投加有懸浮載體，懸浮載體的填充率≥30%，懸浮載體所承擔的硝化負荷≥50%；在所述的第三選擇區出水端設有硝化液回流泵；所述的厭氧區連接有總進水管路，所述的后好氧區連接有總出水管路，位于第一反應池體和第二反應池體內的各個區之間通過過水口保持連通；當污水生化系統以AAO模式運行時，待處理污水由總進水管路進入系統，依次經厭氧區、主缺氧區、主好氧區、選擇區、后缺氧區、后好氧區后，由總出水管路排出；當污水生化系統以AOA模式運行時，待處理污水由總進水管路進入系統，依次經厭氧區、主好氧區、選擇區、后缺氧區、主缺氧區、后好氧區后，由總出水管路排出；當污水生化系統選擇AAO模式運行時，污水生化系統的活性污泥的污泥齡控制在30-40d，當污水生化系統選擇AOA模式運行時，污水生化系統的活性污泥的污泥齡控制在15-30d；步驟二、運行方法包括：a、污水生化系統以AOA模式運行，主好氧區DO控制在2-4mg/L，選擇區以缺氧模式運行；b、若污水生化系統出水氨氮超過設計出水氨氮70%，則提高主好氧區DO至4-6mg/L；若污水生化系統出水氨氮降至設計出水氨氮50%以下，則按步驟a運行；若調整后3d系統出水氨氮仍超過設計出水氨氮70%，則按步驟c運行；c、污水生化系統以AOA模式運行，選擇區調整為好氧-缺氧模式運行，且選擇區的好氧區池容占比不超過選擇區的50%；若污水生化系統出水氨氮降至設計出水氨氮50%以下，逐步降低選擇區好氧池容比例，直到選擇區全部按缺氧模式運行；若污水生化系統出水氨氮降至設計出水氨氮50%以下，則按步驟b運行；若污水生化系統出水氨氮超過設計出水氨氮70%，則按步驟d運行；d、污水生化系統以AAO模式運行，選擇區以好氧模式運行；若污水生化系統出水氨氮降至設計出水氨氮50%以下，則按步驟e運行；e、污水生化系統以AAO模式運行，選擇區調整為好氧-缺氧模式運行；若污水生化系統出水氨氮降至設計出水氨氮50%以下，則逐步降低選擇區的好氧池容比例，直到選擇區的好氧區池容占比小于過選擇區的50%；若污水生化系統出水氨氮降至設計出水氨氮50%以下，則按步驟c運行。
2.根據權利要求1所述的一種好氧可調的節地型AOA與AAO雙模式污水生化系統的運行方法，其特征在于：所述的懸浮載體的密度為0.94-0.97g/cm3，空隙率≥90%，填充率≤67%。
3.根據權利要求1所述的一種好氧可調的節地型AOA與AAO雙模式污水生化系統的運行方法，其特征在于：在所述的主好氧區、后好氧區均設置有曝氣管路，在所述的厭氧區、主缺氧區、后缺氧區均設置有攪拌裝置，位于主缺氧區的攪拌裝置用于使得從厭氧區進入的混合液全部流向所述的主好氧區，在所述的主好氧區和后缺氧區均設置有布水廊道。
4.根據權利要求3所述的一種好氧可調的節地型AOA與AAO雙模式污水生化系統的運行方法，其特征在于：位于主好氧區的布水廊道沿著主好氧區的長邊斜向安裝，靠近主好氧區的主進水口的一側距離進水端長邊區壁距離為長邊區壁長度的5-10%，靠近主好氧區的后進水口的一側距離進水端長邊區壁距離為長邊區壁長度的1-3%。
5.根據權利要求4所述的一種好氧可調的節地型AOA與AAO雙模式污水生化系統的運行方法，其特征在于：位于后缺氧區的布水廊道沿著后缺氧區的短邊斜向安裝，靠近后缺氧區的進水口的一側距離進水端短邊區壁距離為短邊區壁長度的1-3%，遠離后缺氧區的進水口的一側距離進水端短邊距離為短邊區壁長度的5-10%。
發明內容
本發明的目的之一在于提供一種好氧可調的節地型AOA與AAO雙模式污水生化系統，其可提供雙模式運行，保證了常規狀態下的氨氮和總氮穩定高效去除，也為沖擊或高負荷下氨氮的去除提供了保證；并且在不影響處理效率的前提下，其可縮小占地面積，提高了土地利用率。
為了實現上述目的，本發明采用了以下技術方案：

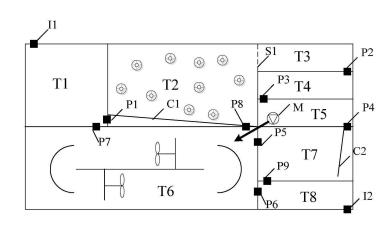

一種好氧可調的節地型AOA與AAO雙模式污水生化系統，其包括反應池，所述的反應池包括并排設置的兩組反應池體，分別為第一反應池體和第二反應池體；
所述的第一反應池體內依次劃分為厭氧區、主好氧區和選擇區，所述的厭氧區和主好氧區寬度相同；
所述的第二反應池體內依次劃分為主缺氧區、后缺氧區和后好氧區，所述的后缺氧區與后好氧區的排布方向與主缺氧區和后缺氧區的排布方向相互垂直；
所述的選擇區沿著所述的主好氧區的推流方向均勻的劃分為三個廊道，分別為第一選擇區、第二選擇區和第三選擇區，在選擇區的每個區內均設置有曝氣管路和攪拌裝置，用于提供好氧或缺氧運行模式；
所述的主好氧區和選擇區的HRT之和為設計硝化HRT的30-50％，所述的主好氧區的HRT設計硝化HRT的20-40％，所述的主缺氧區、后缺氧區和50％選擇區HRT之和為主好氧區和50％選擇區HRT之和的2倍以上，所述的后缺氧區與后好氧區的HRT均不超過系統總HRT的15％；
在所述的主好氧區內投加有懸浮載體，懸浮載體的填充率≥30％，懸浮載體所承擔的硝化負荷≥50％；
在所述的第三選擇區出水端設有硝化液回流泵。
作為本發明的一個優選方案，所述的厭氧區連接有總進水管路，所述的后好氧區連接有總出水管路，位于第一反應池和第二反應池內的各個區之間通過過水口保持連通。
進一步優選，所述的懸浮載體的密度為0.94-0.97g/cm3，空隙率>90％，填充率<67％。
進一步優選，在所述的主好氧區、后好氧區均設置有曝氣管路，在所述的厭氧區、主缺氧區、后缺氧區均設置有攪拌裝置，位于主缺氧區的攪拌裝置用于使得從厭氧區進入的混合液全部流向所述的主好氧區，在所述的主好氧區和后缺氧區均設置有布水廊道。
優選的，位于主好氧區的布水廊道沿著主好氧區的長邊斜向安裝，靠近主好氧區主進水口的一側距離進水端長邊區壁距離為長邊區壁長度的5-10％，靠近主好氧區后進水口的一側距離進水端長邊區壁距離為長邊區壁長度的1-3％。
優選的，位于后缺氧區的布水廊道沿著后缺氧區的短邊斜向安裝，靠近后缺氧區進水口的一側距離進水端短邊區壁距離為短邊區壁的1-3％，遠離后缺氧區進水口的一側距離進水端短邊距離為短邊區壁的5-10％。
優選的，在主缺氧區內還設置有導流機構，通過導流機構和位于主缺氧區的攪拌裝置來確保從厭氧區進入的混合液全部流向主好氧區，導流機構包括用于防止污水在池中發生短流的導流墻，所述的導流墻包括導流墻主體，所述的導流墻主體與待處理污水流向方向平行，攪拌裝置設計在所述的導流墻主體的兩側。
本發明的另一目的在于提供一種好氧可調的節地型AOA與AAO雙模式污水生化系統的運行方法，依次包括以下步驟：
a、組建污水生化處理系統，
所述的污水生化處理系統包括反應池和曝氣管路，所述的反應池包括并排設置的兩組反應池體，分別為第一反應池體和第二反應池體；
所述的第一反應池體內依次劃分為厭氧區、主好氧區和選擇區，所述的厭氧區和主好氧區寬度相同；所述的第二反應池體內依次劃分為主缺氧區、后缺氧區和后好氧區，所述的后缺氧區與后好氧區的排布方向與主缺氧區和后缺氧區的排布方向相互垂直；所述的選擇區沿著所述的主好氧區的推流方向劃分為三個廊道，分別為第一選擇區、第二選擇區和第三選擇區，在選擇區的每個區內均設置有曝氣管路和攪拌裝置，用于提供好氧或缺氧運行模式；
所述的主好氧區和選擇區的HRT之和為設計硝化HRT的30-50％，所述的主好氧區的HRT設計硝化HRT的20-40％，所述的主缺氧區、后缺氧區和50％選擇區池容之和為主好氧區池容和50％選擇區池容之和的2倍以上，所述的后缺氧區與后好氧區的HRT均不超過系統總HRT的15％；
在所述的主好氧區內投加有懸浮載體，懸浮載體的填充率≥30％，懸浮載體所承擔的硝化負荷≥50％；
當系統選擇AAO模式運行時，系統活性污泥污泥齡控制在30-40d，當系統選擇AOA模式運行時，系統活性污泥的污泥齡控制在15-30d。
在所述的主缺氧區內設置有保證懸浮載體流化的導流機構；
在所述的第三選擇區出水端設有硝化液回流泵；所述的厭氧區連接有總進水管路，所述的后好氧區連接有總出水管路，位于第一反應池和第二反應池內的各個區之間通過過水口保持連通；
b、AAO模式運行
待處理污水由總進水管路進入系統，依次經厭氧區、主缺氧區、主好氧區、選擇區、后缺氧區、后好氧區后，由總出水管路排出；
c、AOA模式運行
待處理污水由總進水管路進入系統，依次經厭氧區、主好氧區、選擇區、后缺氧區、主缺氧區、后好氧區后，由總出水管路排出。
優選的，當打開選擇區的曝氣管路時，選擇區以好氧模式運行；當打開選擇區的攪拌裝置時，選擇區以缺氧模式運行。
本發明系統的具體的運行方法為：
a、系統以AOA模式運行，主好氧區DO控制在2-4mg/L，選擇區以缺氧模式運行；
b、若系統出水氨氮超過設計出水氨氮70％，則提高主好氧區DO至4-6mg/L；
若系統出水氨氮降至設計出水氨氮50％以下，則按步驟a運行；
若調整后3d系統出水氨氮仍超過設計出水氨氮70％，則按步驟c運行；
c、系統以AOA模式運行，選擇區調整為好氧-缺氧模式運行，且選擇區的好氧區池容占比不超過選擇區的50％；
若系統出水氨氮降至設計出水氨氮50％以下，逐步降低選擇區好氧池容比例，直到選擇區全部按缺氧模式運行；
若系統出水氨氮降至設計出水氨氮50％以下，則按步驟b運行；
若系統出水氨氮超過設計出水氨氮70％，則按步驟d運行；
d、系統以AAO模式運行，選擇區以好氧模式運行；
若系統出水氨氮降至設計出水氨氮50％以下，則按步驟e運行；
e、系統以AAO模式運行，選擇區調整為好氧-缺氧模式運行；
若系統出水氨氮降至設計出水氨氮50％以下，則逐步降低選擇區的好氧池容比例，直到選擇區的好氧區池容占比小于過選擇區的50％；
若系統出水氨氮降至設計出水氨氮50％以下，則按步驟c運行。
選擇區以缺氧模式運行時，開啟選擇區攪拌裝置，關閉曝氣管路；選擇區以好氧-缺氧模式運行時，則開啟好氧區曝氣管路，關閉攪拌裝置，開啟缺氧區攪拌裝置，關閉曝氣管路；選擇區以好氧模式運行時，則開啟選擇區曝氣管路，關閉攪拌裝置。
步驟a、b、c、d、e中每次判別以5d均值為判斷周期，每次調整至少間隔3d。
與現有技術相比，本發明帶來了以下有益技術效果：
(1)占地省，土地利用率高。好氧區池容縮減50％以上，在不影響處理效果的前提下，實現了較傳統AAO和AOA工藝縮小占地20％以上。將污水處理過程涉及的不同功能區高度集成于單個矩形池體，提高了土地利用率。
(2)脫氮效果優，通過對于池容比例的限定、主要好氧區投加懸浮載體等綜合手段，縮減了好氧池容50％以上，解決了傳統AOA工藝中氨氮和總氮去除的矛盾，可同時獲得更優的氮素去除效果，氨氮去除率≥97％，TN去除率≥80％，通過優化調整可實現出水氨氮≤1mg/L，出水TN≤5mg/L；
(3)脫氮效果穩定，通過提供雙模式運行方法，保證了常規狀態下的氨氮和總氮穩定高效去除，也為沖擊或高負荷下氨氮的去除提供了保證；
(4)調控手段靈活，系統硝化以生物膜為主體，通過DO可實現處理負荷的增加，選擇區可靈活選擇好氧或缺氧運行模式、雙模式切換等綜合手段，系統可適應各種水質波動或變化。
（發明人：吳迪;韓文杰;周家中;楊忠啟;殷建文;施巾杰）
