公布日：2022.04.15
申請日：2021.12.28
分類號：C02F9/14(2006.01)I;C02F1/52(2006.01)I;C02F1/56(2006.01)I;C02F11/00(2006.01)I;C02F11/122(2019.01)I;C02F11/148(2019.01)I
摘要
本發明公開了一種生化法污水處理系統及其污水處理方法，該污水處理系統，包括污水收集池、兩條并列的第一加藥管路和第二加藥管路、澄清池、生化池、污泥調配池連通、一沉池、二沉池、三沉池連通，三沉池。第一加藥管路上設置有第一輸送泵和第一管道混合器，第二加藥管路上設置有第二輸送泵和第二管道混合器，所述第一輸送泵的出口和第二輸送泵的入口之間或者第一輸送泵的入口和第二輸送泵的出口之間設置有串聯支路，該串聯支路上設置有支路控制閥；生化法污水處理系統及其污水處理方法不但能夠在輸送管口徑變小時增壓輸送，而且三沉池利用虹吸的原理排泥，極大的減少了出泥過程中對污泥的擾動，保證了三沉池的污泥沉淀質量和出水達標。
權利要求書

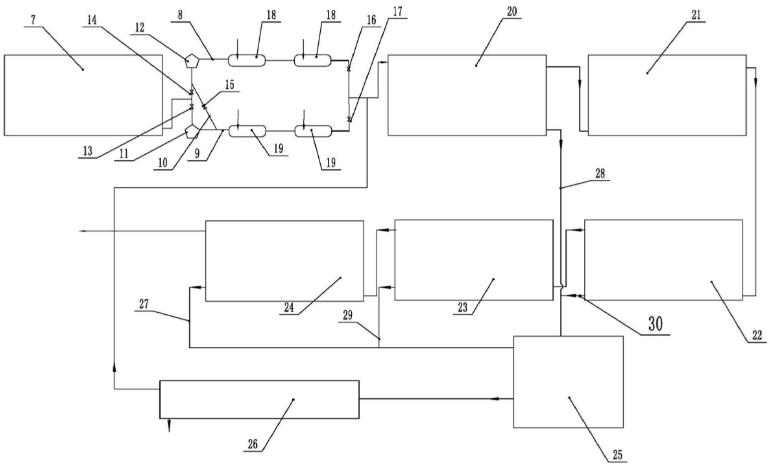

1.一種生化法污水處理系統，包括污水收集池，其特征在于：所述污水收集池的出口連接兩條并列的第一加藥管路和第二加藥管路，所述第一加藥管路上設置有第一輸送泵和第一管道混合器，所述第二加藥管路上設置有第二輸送泵和第二管道混合器，所述第一加藥管路上位于第一輸送泵的上游設置有第一上游控制閥，位于第一管道混合器的下游設置有第一下游控制閥；所述第二加藥管路上位于第二輸送泵的上游設置有第二上游控制閥，位于第二管道混合器的下游設置有第二下游控制閥；所述第一加藥管路和第二加藥管路的下游段匯集連接到總輸送管道上，所述第一輸送泵的出口和第二輸送泵的入口之間或者第一輸送泵的入口和第二輸送泵的出口之間設置有串聯支路，該串聯支路上設置有支路控制閥；所述總輸送管道連接澄清池，所述澄清池的上清液通過管道與生化池連通，所述澄清池的底部通過粗排泥管道與污泥調配池連通，所述生化池通過管道與一沉池連通，一沉池的出水口與二沉池連通，二沉池的出水口與三沉池連通，三沉池的上端設置有排水口，所述一沉池、二沉池、三沉池的底部分別通過第一排泥管道、第二排泥管道和第三排泥管道與污泥調配池連通，所述污泥調配池與板式壓濾機連通，所述板式壓濾機的壓濾出口與污水收集池連通。
2.如權利要求1所述的一種生化法污水處理系統，其特征在于：所述第一管道混合器，包括加藥管道、外固定環、中心軸一、中心軸二、固定架、進藥管口和混合葉片；所述加藥管道一側設置有進水端，另一側設置有出水端，且所述加藥管道的內部設置有第一混合段和第二混合段，所述第一混合段連通所述第二混合段；且所述第一混合段連通所述進水端，所述第二混合段連通所述出水端；兩個所述外固定環固定安裝在所述進水端和出水端上，所述外固定環上設置多個支撐桿，多個所述支撐桿上固定連接有轉動座，且所述轉動座設置在所述外固定環的中心點上；多個所述支撐桿之間形成有多個通水孔，多個所述通水孔均勻的排列在所述外固定環上；所述混合葉片包括左旋葉片和右旋葉片；所述中心軸一轉動安裝在所述第一混合段中內，所述中心軸二轉動安裝在所述第二混合段內；所述中心軸一的外表面上均勻的排列有所述左旋葉片，所述中心軸二的外表面上均勻的排列有所述右旋葉片。
3.如權利要求2所述的一種生化法污水處理系統，其特征在于：所述固定架的數量為兩個且安裝在所述第一混合段和第二混合段內；所述固定架上安裝有連接座，且所述固定架上可拆卸安裝有紊流網。
4.如權利要求3所述的一種生化法污水處理系統，其特征在于：所述三沉池包括池體，所述池體的外側設置有PAC添加池、PAM添加池和污泥池，所述PAC添加池和PAM添加池之間相互連通，所述污泥池連接有第三排泥管道，所述第三排泥管道上設置有出泥泵，所述池體的中部設置有同心的外筒體和內筒體，所述PAM添加池通過進水管與外筒體和內筒體之間的區域連通，所述池體的底部設置有將所述內筒體內腔和污泥池內腔連通的聯通管，所述內筒體的上端轉動安裝有旋轉臂，所述旋轉臂由旋轉動力裝置驅動，所述旋轉臂的底部固定安裝有虹吸槽，所述虹吸槽的四周圍城容納污泥的容腔，所述虹吸槽的底部安裝有若干跟豎直設置的虹吸管，所述虹吸管的底部伸入到池體底部的污泥區域，所述虹吸槽的槽底低于池體的液面，所述內筒體的側壁上設置有污泥筒，所述污泥筒的底部與內筒體的內腔之間連通，所述虹吸槽和污泥筒之間設置有虹吸連接管，所述虹吸連接管的一端與虹吸槽的容腔底部連通，所述虹吸連接管的另一端伸入到污泥筒的下端。
5.如權利要求4所述的一種生化法污水處理系統，其特征在于：所述污泥筒與所述內筒體同心設置，所述污泥筒的上端轉動安裝有用于固定虹吸連接管的旋轉連接結構。
6.如權利要求5所述的一種生化法污水處理系統，其特征在于：所述旋轉連接結構包括安裝于污泥筒上的平面軸承或者旋轉架，所述平面軸承或旋轉架上固定有用于固定虹吸連接管的管夾。
7.如權利要求6所述的一種生化法污水處理系統，其特征在于：所述旋轉臂為雙臂結構，所述旋轉臂的中部轉動安裝于內筒體上，兩端滾動支撐于所述池體的外沿，旋轉臂上設置有兩個所述虹吸槽，所述旋轉動力裝置包括固定安裝于所述內筒體上的電機，所述電機的輸出軸與旋轉臂之間通過齒輪或鏈條傳動，處于內筒體兩側的虹吸管相互錯位設置。
8.一種生化法污水處理方法，其特征在于：該處理方法使用上述的污水處理系統，包括以下步驟：S1、污水進入到污水收集池中收集，然后選擇第一加藥管路或者第二加藥管路或者增壓輸送模式進入到澄清池，澄清池的上清液送入到生化池中，底部污泥送入到污泥調配池中，生化池中的污水先后進入一沉池和二沉池中沉淀，二沉池排出的水體進入到PAC添加池中，往PAC添加池中加入PAC藥劑；S2、PAC添加池的水體流入到PAM添加池中，往PAM添加池中加入PAM藥劑；S3、水體從PAM添加池通過進水管進入到外筒體和內筒體之間；并逐漸從外筒體上沿溢出到池體內；S4、池體內的水體的污泥持續沉淀并逐漸沒過虹吸管的下端；當池體內的水體超過池體上端排水口后排出；S5、當污泥沉淀到一定程度后，啟動出泥泵，出泥泵將污泥池中的污泥排出，此時污泥池的污泥面下降，內筒體內的污泥被虹吸到污泥池中繼續被排出，內筒體內的污泥面持續下降，污泥筒內的污泥持續流入內筒體補充；污泥筒內的污泥面持續下降；虹吸槽的污泥被虹吸到污泥筒內，虹吸槽內的污泥面持續下降，虹吸管將池底的污泥虹吸到污泥槽內持續補充，完成連續出泥，一沉池、二沉池和三沉池中的污泥輸送到污泥調配池后，再通過板式壓濾機壓濾成濾餅，濾液回流到污水收集池中。
9.如權利要求8所述的一種生化法污水處理方法，其特征在于：所述污水處理方法還包括污泥回流步驟，出泥泵排出的污泥部分回流至PAC添加池中。
10.如權利要求9所述的一種生化法污水處理方法，其特征在于：所述污泥回流量為PAC添加池進水量的10％，回流污泥中污泥顆粒物的含泥量為19000-21000mg/L。
發明內容
本發明所要解決的技術問題是：提供一種生化法污水處理系統，該污水處理系統能夠在輸送時進行加壓輸送，從而減少污泥附著，保證出水量。
本發明所要解決的另一個技術問題是：提供一種生化法污水處理方法，該污水處理方法不但能夠在輸送管口徑變小時增壓輸送，而且三沉池利用虹吸的原理排泥，極大的減少了出泥過程中對污泥的擾動，保證了三沉池的污泥沉淀質量和出水達標。
為解決上述第一個技術問題，本發明的技術方案是：一種生化法污水處理系統，包括污水收集池，所述污水收集池的出口連接兩條并列的第一加藥管路和第二加藥管路，所述第一加藥管路上設置有第一輸送泵和第一管道混合器，所述第二加藥管路上設置有第二輸送泵和第二管道混合器，所述第一加藥管路上位于第一輸送泵的上游設置有第一上游控制閥，位于第一管道混合器的下游設置有第一下游控制閥；所述第二加藥管路上位于第二輸送泵的上游設置有第二上游控制閥，位于第二管道混合器的下游設置有第二下游控制閥；所述第一加藥管路和第二加藥管路的下游段匯集連接到總輸送管道上，所述第一輸送泵的出口和第二輸送泵的入口之間或者第一輸送泵的入口和第二輸送泵的出口之間設置有串聯支路，該串聯支路上設置有支路控制閥；
所述總輸送管道連接澄清池，所述澄清池的上清液通過管道與生化池連通，所述澄清池的底部通過粗排泥管道與污泥調配池連通，所述生化池通過管道與一沉池連通，一沉池的出水口與二沉池連通，二沉池的出水口與三沉池連通，三沉池的上端設置有排水口，所述一沉池、二沉池、三沉池的底部分別通過第一排泥管道、第二排泥管道和第三排泥管道與污泥調配池連通，所述污泥調配池與板式壓濾機連通，所述板式壓濾機的壓濾出口與污水收集池連通。
作為一種優選的方案，所述第一管道混合器，包括加藥管道、外固定環、中心軸一、中心軸二、固定架、進藥管口和混合葉片；
所述加藥管道一側設置有進水端，另一側設置有出水端，且所述加藥管道的內部設置有第一混合段和第二混合段，所述第一混合段連通所述第二混合段；
且所述第一混合段連通所述進水端，所述第二混合段連通所述出水端；
兩個所述外固定環固定安裝在所述進水端和出水端上，所述外固定環上設置多個支撐桿，多個所述支撐桿上固定連接有轉動座，且所述轉動座設置在所述外固定環的中心點上；
多個所述支撐桿之間形成有多個通水孔，多個所述通水孔均勻的排列在所述外固定環上；
所述混合葉片包括左旋葉片和右旋葉片；
所述中心軸一轉動安裝在所述第一混合段中內，所述中心軸二轉動安裝在所述第二混合段內；
所述中心軸一的外表面上均勻的排列有所述左旋葉片，所述中心軸二的外表面上均勻的排列有所述右旋葉片。
作為一種優選的方案，所述固定架的數量為兩個且安裝在所述第一混合段和第二混合段內；所述固定架上安裝有連接座，且所述固定架上可拆卸安裝有紊流網，該紊流網可以將旋流的污水再次破壞其流動狀態，從而進一步提高混合效果。
作為一種優選的方案，所述三沉池包括池體，所述池體的外側設置有PAC添加池、PAM添加池和污泥池，所述PAC添加池和PAM添加池之間相互連通，所述污泥池連接有第三排泥管道，所述第三排泥管道上設置有出泥泵，所述池體的中部設置有同心的外筒體和內筒體，所述PAM添加池通過進水管與外筒體和內筒體之間的區域連通，所述池體的底部設置有將所述內筒體內腔和污泥池內腔連通的聯通管，所述內筒體的上端轉動安裝有旋轉臂，所述旋轉臂由旋轉動力裝置驅動，所述旋轉臂的底部固定安裝有虹吸槽，所述虹吸槽的四周圍城容納污泥的容腔，所述虹吸槽的底部安裝有若干跟豎直設置的虹吸管，所述虹吸管的底部伸入到池體底部的污泥區域，所述虹吸槽的槽底低于池體的液面，所述內筒體的側壁上設置有污泥筒，所述污泥筒的底部與內筒體的內腔之間連通，所述虹吸槽和污泥筒之間設置有虹吸連接管，所述虹吸連接管的一端與虹吸槽的容腔底部連通，所述虹吸連接管的另一端伸入到污泥筒的下端，污泥沉淀到一定程度后，啟動出泥泵，出泥泵將污泥池中的污泥排出，此時污泥池的污泥面下降，內筒體內的污泥被虹吸到污泥池中繼續被排出，內筒體內的污泥面持續下降，污泥筒內的污泥持續流入內筒體補充；污泥筒內的污泥面持續下降；虹吸槽的污泥被虹吸到污泥筒內，虹吸槽內的污泥面持續下降，虹吸管將池底的污泥虹吸到污泥槽內持續補充，完成連續出泥，該三沉池采用虹吸的方式進行連續排泥，減少了對三沉池上清液的擾動，使三沉池的排水達標。
作為一種優選的方案，所述污泥筒與所述內筒體同心設置，所述污泥筒的上端轉動安裝有用于固定虹吸連接管的旋轉連接結構。該旋轉連接結構可以在旋轉臂旋轉的過程中使虹吸連接管也隨其旋轉，確保虹吸連接管的相對位置不變。
作為一種優選的方案，所述旋轉連接結構包括安裝于污泥筒上的平面軸承或者旋轉架，所述平面軸承或旋轉架上固定有用于固定虹吸連接管的管夾。
作為一種優選的方案，所述旋轉臂為雙臂結構，所述旋轉臂的中部轉動安裝于內筒體上，兩端滾動支撐于所述池體的外沿，旋轉臂上設置有兩個所述虹吸槽，所述旋轉動力裝置包括固定安裝于所述內筒體上的電機，所述電機的輸出軸與旋轉臂之間通過齒輪或鏈條傳動，處于內筒體兩側的虹吸管相互錯位設置，這樣旋轉臂在旋轉的過程中兩側的虹吸管是錯位的，從而更好的覆蓋三沉池的池底污泥，使其排泥更徹底。
采用了上述技術方案后，本發明的效果是：由于一種生化法污水處理系統，包括污水收集池，所述污水收集池的出口連接兩條并列的第一加藥管路和第二加藥管路，所述第一加藥管路上設置有第一輸送泵和第一管道混合器，所述第二加藥管路上設置有第二輸送泵和第二管道混合器，所述第一加藥管路上位于第一輸送泵的上游設置有第一上游控制閥，位于第一管道混合器的下游設置有第一下游控制閥；所述第二加藥管路上位于第二輸送泵的上游設置有第二上游控制閥，位于第二管道混合器的下游設置有第二下游控制閥；所述第一加藥管路和第二加藥管路的下游段匯集連接到總輸送管道上，所述第一輸送泵的出口和第二輸送泵的入口之間或者第一輸送泵的入口和第二輸送泵的出口之間設置有串聯支路，該串聯支路上設置有支路控制閥；所述總輸送管道連接澄清池，所述澄清池的上清液通過管道與生化池連通，所述澄清池的底部通過粗排泥管道與污泥調配池連通，所述生化池通過管道與一沉池連通，一沉池的出水口與二沉池連通，二沉池的出水口與三沉池連通，三沉池的上端設置有排水口，所述一沉池、二沉池、三沉池的底部分別通過第一排泥管道、第二排泥管道和第三排泥管道與污泥調配池連通，所述污泥調配池與板式壓濾機連通，所述板式壓濾機的壓濾出口與污水收集池連通，因此污水進入污水收集池后，正常情況可以選擇第一加藥管路或者第二加藥管路進行輸送，可以設定增加或者根據流量判斷是否需要增加，增壓時可以打開支路控制閥，使第一輸送泵和第二輸送泵串聯，這樣串聯后的輸送壓力增加，從而可以對輸送管的管壁進行沖刷，使污泥松動而沖走，這樣保證出水量。當然，該污水處理系統還可以方便對第一加藥管路和第二加藥管路上的器件進行不停機維護維修。
由于所述第一管道混合器，包括加藥管道、外固定環、中心軸一、中心軸二、固定架、進藥管口和混合葉片；所述中心軸一的外表面上均勻的排列有所述左旋葉片，所述中心軸二的外表面上均勻的排列有所述右旋葉片，因此在加藥時，污水和藥劑經過左旋葉片和右旋葉片后正方向旋流，從而混合更加均勻，絮凝更好。
為解決上述第二個技術問題，本發明的技術方案是：一種生化法污水處理方法，該處理方法使用上述的污水處理系統，包括以下步驟：
S1、污水進入到污水收集池中收集，然后選擇第一加藥管路或者第二加藥管路或者增壓輸送模式進入到澄清池，澄清池的上清液送入到生化池中，底部污泥送入到污泥調配池中，生化池中的污水先后進入一沉池和二沉池中沉淀，二沉池排出的水體進入到PAC添加池中，往PAC添加池中加入PAC藥劑；
S2、PAC添加池的水體流入到PAM添加池中，往PAM添加池中加入PAM藥劑；
S3、水體從PAM添加池通過進水管進入到外筒體和內筒體之間；并逐漸從外筒體上沿溢出到池體內；
S4、池體內的水體的污泥持續沉淀并逐漸沒過虹吸管的下端；當池體內的水體超過池體上端排水口后排出；
S5、當污泥沉淀到一定程度后，啟動出泥泵，出泥泵將污泥池中的污泥排出，此時污泥池的污泥面下降，內筒體內的污泥被虹吸到污泥池中繼續被排出，內筒體內的污泥面持續下降，污泥筒內的污泥持續流入內筒體補充；污泥筒內的污泥面持續下降；虹吸槽的污泥被虹吸到污泥筒內，虹吸槽內的污泥面持續下降，虹吸管將池底的污泥虹吸到污泥槽內持續補充，完成連續出泥，一沉池、二沉池和三沉池中的污泥輸送到污泥調配池后，再通過板式壓濾機壓濾成濾餅，濾液回流到污水收集池中。
采用了上述技術方案后，本發明的效果是：該污水處理方法具備一下優點：1、可以選擇性使用的并列的第一加藥管路或第二加藥管路，一路使用一路備用，從而方便在線維護維修；2、可以切換成增壓模式，將第一輸送泵和第二輸送泵串聯，從而加大水壓，對管道內部進行沖洗，避免污泥的堆積；3、三沉池利用虹吸的方式進行連續排泥，減少了排泥過程中的擾動，避免沉淀的污泥二次擾動而進入到水體中排出，這樣可以更好的控制排水的COD含量，使其排水達標。
作為一種優選的方案，所述污水處理方法還包括污泥回流步驟，出泥泵排出的污泥部分回流至PAC添加池中。利用污泥的回流可以使污泥中一部分的PAM再次回流利用，同時還能夠帶入更大顆粒的污泥，這樣可以加速三沉池內水體中污泥的附著，提高沉淀的速率。
作為一種優選的方案，所述污泥回流量為PAC添加池進水量的10％，回流污泥中污泥顆粒物的含泥量為19000-21000mg/L。
（發明人：顧亞軍;肖運健;李晨佳;顧媛媛）
