公布日：2022.05.27

申請日：2022.03.15

分類號：C02F9/08(2006.01)I

摘要

本發明公開了一種地埋式一體化污水處理系統，包括地埋殼，所述地埋殼內壁的左側固定連接有電解箱，所述電解箱的右側通過管道連通有過濾箱，所述過濾箱背面底部的右側通過連管連通有增氧箱。本發明通過設置監控系統，對增氧箱、高溫箱和顆粒過濾箱進行檢測，通過電解箱、過濾箱、增氧箱、高溫箱、消毒箱和顆粒過濾箱，對污水進行過濾，從而達到了可以節省存儲空間的效果，解決了一體化污水處理系統無法節省存儲空間的問題，該地埋式一體化污水處理系統及其處理方法，具備可以節省存儲空間的優點，使用者在使用時不需要準備大量的空地或者空間，保證一體化污水處理系統的正常使用，同時也不會被外部的物體碰撞。

權利要求書

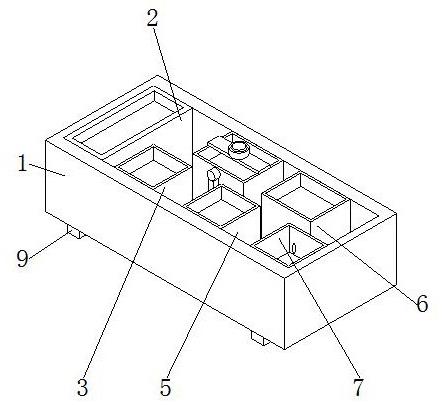

1.一種地埋式一體化污水處理系統，包括地埋殼（1），其特征在于：所述地埋殼（1）內壁的左側固定連接有電解箱（2），所述電解箱（2）的右側通過管道連通有過濾箱（3），所述過濾箱（3）背面底部的右側通過連管連通有增氧箱（4），所述增氧箱（4）正面的右側連通有高溫箱（5），所述高溫箱（5）背面右側的底部連通有消毒箱（6），所述消毒箱（6）正面右側的底部連通有顆粒過濾箱（7），所述地埋殼（1）的內部設置有監控系統（8）；所述監控系統（8）包括處理器（81），所述處理器（81）的輸入端電連接有數據收集模塊（82），所述數據收集模塊（82）的輸入端電連接有氧氣感應器（83），所述數據收集模塊（82）的輸入端電連接有溫度感應器（84），所述溫度感應器（84）的輸入端電連接有顆粒感應器（85），所述處理器（81）的輸出端雙向電連接有對比模塊（86），所述對比模塊（86）的輸出端雙向電連接有數據儲存模塊（87），所述處理器（81）的輸出端電連接有顯示模塊（88），所述顯示模塊（88）的輸出端電連接有報警模塊（89），所述氧氣感應器（83）固定連接在消毒箱（6）右側的前端，所述溫度感應器（84）固定連接在高溫箱（5）的內部，所述顆粒感應器（85）固定連接在顆粒過濾箱（7）內壁的底部。

2.根據權利要求1所述的一種地埋式一體化污水處理系統，其特征在于：所述地埋殼（1）底部的兩側均固定連接有連板（9），所述連板（9）的表面設置有防滑紋。

3.根據權利要求1所述的一種地埋式一體化污水處理系統，其特征在于：所述電解箱（2）的內部設置有大型污泥過濾網（10），所述大型污泥過濾網（10）的表面與電解箱（2）的內壁固定連接。

4.根據權利要求3所述的一種地埋式一體化污水處理系統，其特征在于：所述過濾箱（3）的內部設置有過濾網一（11），所述過濾網一（11）的表面與過濾箱（3）的內壁固定連接，所述過濾網一（11）的底部設置有活性炭（12），所述活性炭（12）的底部設置有過濾網二（13），所述過濾網二（13）的表面與過濾箱（3）的內壁固定連接。

5.根據權利要求4所述的一種地埋式一體化污水處理系統，其特征在于：所述增氧箱（4）的頂部設置有攪動機構（14），所述攪動機構（14）包括電機（141），所述增氧箱（4）的頂部固定連接有固定板（142），所述電機（141）固定連接在固定板（142）的頂部，所述電機（141）的輸出端貫穿至增氧箱（4）的內部固定連接有傳動桿（143），所述傳動桿（143）的表面固定連接有攪動板（144）。

6.根據權利要求5所述的一種地埋式一體化污水處理系統，其特征在于：所述地埋殼（1）內壁的底部固定連接有曝氣泵（15），所述曝氣泵（15）的輸出端貫穿至增氧箱（4）的內部。

7.根據權利要求6所述的一種地埋式一體化污水處理系統，其特征在于：所述報警模塊（89）包括報警燈（891）和報警蜂鳴器（892），所述報警燈（891）為紅色LED燈。

8.根據權利要求7所述的一種地埋式一體化污水處理系統及其處理方法，其特征在于：包括以下步驟：S1：使用者將地埋殼（1）埋入土地里，再通過管道將污水傳入電解箱（2）的內部，通過電解箱（2）內部的大型污泥過濾網（10）進行過濾，過濾后將污水通過管道傳入過濾箱（3）的內部，通過過濾箱（3）內部的過濾網一（11）、活性炭（12）和過濾網二（13）進行過濾，過濾后過濾箱（3）將水通過連管傳入增氧箱（4）的內部，再通過曝氣泵（15）對增氧箱（4）內部的水進行增氧，然后開啟電機（141），電機（141）通過輸出端帶動傳動桿（143）轉動，傳動桿（143）帶動攪動板（144）轉動，通過攪動板（144）對水進行攪動，防止曝氣泵（15）在對水進行增氧時出現死角，再將增氧后的水傳入高溫箱（5）的內部進行高溫消毒，消毒后將水傳入消毒箱（6）的內部，通過消毒箱（6）內部的消毒液進行二次消毒，在消毒后消毒箱（6）將水傳入顆粒過濾箱（7）的內部，通過顆粒過濾箱（7）進行過濾，然后執行S2；S2：使用者通過氧氣感應器（83）對增氧箱（4）內部水的含氧量進行感應，再通過溫度感應器（84）對高溫箱（5）內部水的溫度進行感應，然后通過顆粒感應器（85）對顆粒過濾箱（7）內部水中的顆粒進行感應，氧氣感應器（83）、溫度感應器（84）和顆粒感應器（85）將感應的含氧量數據、溫度數據和顆粒數據傳入數據收集模塊（82）的內部，數據收集模塊（82）將數據傳入處理器（81）的內部，處理器（81）將數據通過對比模塊（86）與數據儲存模塊（87）內部的數據進行對比，若是數據正常，處理器（81）將對比數據傳入顯示模塊（88）的內部進行顯示，若是數據異常，處理器（81）將對比數據傳入顯示模塊（88）的內部進行顯示，同時處理器（81）開啟報警模塊（89），通過報警燈（891）和報警蜂鳴器（892）進行報警提示使用者進行維修。

發明內容

為解決上述背景技術中提出的問題，本發明的目的在于提供一種地埋式一體化污水處理系統及其處理方法，具備可以節省存儲空間的優點，解決了一體化污水處理系統無法節省存儲空間的問題。

為實現上述目的，本發明提供如下技術方案：一種地埋式一體化污水處理系統，包括地埋殼，所述地埋殼內壁的左側固定連接有電解箱，所述電解箱的右側通過管道連通有過濾箱，所述過濾箱背面底部的右側通過連管連通有增氧箱，所述增氧箱正面的右側連通有高溫箱，所述高溫箱背面右側的底部連通有消毒箱，所述消毒箱正面右側的底部連通有顆粒過濾箱，所述地埋殼的內部設置有監控系統；所述監控系統包括處理器，所述處理器的輸入端電連接有數據收集模塊，所述數據收集模塊的輸入端電連接有氧氣感應器，所述數據收集模塊的輸入端電連接有溫度感應器，所述溫度感應器的輸入端電連接有顆粒感應器，所述處理器的輸出端雙向電連接有對比模塊，所述對比模塊的輸出端雙向電連接有數據儲存模塊，所述處理器的輸出端電連接有顯示模塊，所述顯示模塊的輸出端電連接有報警模塊，所述氧氣感應器固定連接在消毒箱右側的前端，所述溫度感應器固定連接在高溫箱的內部，所述顆粒感應器固定連接在顆粒過濾箱內壁的底部。

作為本發明優選的，所述地埋殼底部的兩側均固定連接有連板，所述連板的表面設置有防滑紋。

作為本發明優選的，所述電解箱的內部設置有大型污泥過濾網，所述大型污泥過濾網的表面與電解箱的內壁固定連接。

作為本發明優選的，所述過濾箱的內部設置有過濾網一，所述過濾網一的表面與過濾箱的內壁固定連接，所述過濾網一的底部設置有活性炭，所述活性炭的底部設置有過濾網二，所述過濾網二的表面與過濾箱的內壁固定連接。

作為本發明優選的，所述增氧箱的頂部設置有攪動機構，所述攪動機構包括電機，所述增氧箱的頂部固定連接有固定板，所述電機固定連接在固定板的頂部，所述電機的輸出端貫穿至增氧箱的內部固定連接有傳動桿，所述傳動桿的表面固定連接有攪動板。

作為本發明優選的，所述地埋殼內壁的底部固定連接有曝氣泵，所述曝氣泵的輸出端貫穿至增氧箱的內部。

作為本發明優選的，所述報警模塊包括報警燈和報警蜂鳴器，所述報警燈為紅色LED燈。

作為本發明優選的，包括以下步驟：S1：使用者將地埋殼埋入土地里，再通過管道將污水傳入電解箱的內部，通過電解箱內部的大型污泥過濾網進行過濾，過濾后將污水通過管道傳入過濾箱的內部，通過過濾箱內部的過濾網一、活性炭和過濾網二進行過濾，過濾后過濾箱將水通過連管傳入增氧箱的內部，再通過曝氣泵對增氧箱內部的水進行增氧，然后開啟電機，電機通過輸出端帶動傳動桿轉動，傳動桿帶動攪動板轉動，通過攪動板對水進行攪動，防止曝氣泵在對水進行增氧時出現死角，再將增氧后的水傳入高溫箱的內部進行高溫消毒，消毒后將水傳入消毒箱的內部，通過消毒箱內部的消毒液進行二次消毒，在消毒后消毒箱將水傳入顆粒過濾箱的內部，通過顆粒過濾箱進行過濾，然后執行S2；S2：使用者通過氧氣感應器對增氧箱內部水的含氧量進行感應，再通過溫度感應器對高溫箱內部水的溫度進行感應，然后通過顆粒感應器對顆粒過濾箱內部水中的顆粒進行感應，氧氣感應器、溫度感應器和顆粒感應器將感應的含氧量數據、溫度數據和顆粒數據傳入數據收集模塊的內部，數據收集模塊將數據傳入處理器的內部，處理器將數據通過對比模塊與數據儲存模塊內部的數據進行對比，若是數據正常，處理器將對比數據傳入顯示模塊的內部進行顯示，若是數據異常，處理器將對比數據傳入顯示模塊的內部進行顯示，同時處理器開啟報警模塊，通過報警燈和報警蜂鳴器進行報警提示使用者進行維修。

與現有技術相比，本發明的有益效果如下：1、本發明通過設置監控系統，對增氧箱、高溫箱和顆粒過濾箱進行檢測，通過電解箱、過濾箱、增氧箱、高溫箱、消毒箱和顆粒過濾箱，對污水進行過濾，從而達到了可以節省存儲空間的效果，解決了一體化污水處理系統無法節省存儲空間的問題，該地埋式一體化污水處理系統及其處理方法，具備可以節省存儲空間的優點，使用者在使用時不需要準備大量的空地或者空間，保證一體化污水處理系統的正常使用，同時也不會被外部的物體碰撞。

2、本發明通過設置連板，可以對地埋殼進行固定，防止地埋殼在地面上移動。

3、本發明通過設置大型污泥過濾網，可以對電解箱內部的污水進行過濾，防止污水中的污泥從電解箱流出。

4、本發明通過設置過濾網一、活性炭和過濾網二，可以對污水進行二次過濾，防止污水流出過濾箱的外部。

5、本發明通過設置攪動機構，可以對增氧箱內部的水進行攪拌，防止增氧箱在對水進行增氧時出現增氧死角。

6、本發明通過設置曝氣泵，可以對內部的水進行增氧，防止水的含氧量較低影響污水的處理效果。

7、本發明通過設置報警模塊，可以進行報警，防止使用者在使用出現意外的情況。

（發明人：閆奎;徐俊;沈旭;楊愷;趙興磊;葛長杰）
