公布日：2022.12.06
申請日：2022.09.02
分類號：C02F9/14(2006.01)I;C02F101/16(2006.01)N;C02F101/20(2006.01)N;C02F101/30(2006.01)N;C02F103/10(2006.01)N
摘要
本發明公開一種MBBR耦合芬頓工藝處理鉛鋅選礦廢水的方法，屬于廢水處理領域，其包括進水口、豎流沉淀區、MBBR生化區、芬頓反應區、堿化區、斜管沉淀區、中間水箱、中間提升泵、多介質過濾罐、多介質過濾罐出水口、污泥儲罐。本發明可有效去除鉛鋅選礦廢水中的有機污染物、氨氮和金屬離子，可應用于鉛鋅選礦廢水的零排放處理。
權利要求書
1.一種MBBR耦合芬頓工藝處理鉛鋅選礦廢水的方法，其特征在于，其包括進水口、豎流沉淀區、MBBR生化區、芬頓反應區、堿化區、斜管沉淀區、中間水箱、中間提升泵、多介質過濾罐、多介質過濾罐出水口、污泥儲罐，其中，豎流沉淀區通過豎流沉淀區出水口與MBBR生化區相連通；MBBR生化區通過滾筒篩網出水口與芬頓反應區相連通；芬頓反應區通過過流孔與堿化區相連通；堿化區通過堿化區出水口與斜管沉淀區相連通；斜管沉淀區通過斜管沉淀出水口和斜管沉淀出水管與中間水箱相連通；中間水箱通過中間提升泵進水管、中間提升泵、中間提升泵出水管與多介質過濾罐相連通；豎流沉淀區內設置的豎流沉淀排泥口通過豎流沉淀排泥管與污泥儲罐相連通；斜管沉淀區內設置的穿孔排泥管通過外排泥管、排泥控制閥門與污泥儲罐相連通；所述方法包括以下步驟：1）待處理的廢水通過進水口流入豎流沉淀區，廢水中的懸浮物在豎流沉淀區內沉降，沉淀的污泥通過豎流沉淀排泥口和豎流沉淀排泥管流入污泥儲罐，上部清水通過豎流沉淀區出水口流入MBBR生化區；2）鼓風機通過供氣管給MBBR生化區底部安裝的穿孔曝氣管供氣，在穿孔曝氣管曝氣的條件下，MBBR生化區內的懸浮載體上生長生物膜，生物膜去除廢水中可生物降解的有機物（COD），并通過生物膜上的硝化菌將廢水中的氨氮轉化成硝態氮，生化反應后的廢水和脫落的部分生物膜通過滾筒篩網流到芬頓反應區，懸浮載體被滾筒篩網滯留在MBBR生化區內；3）在芬頓反應區，廢水中難生物降解的部分有機物在添加的硫酸、雙氧水、硫酸亞鐵形成的芬頓試劑的氧化作用下被進一步氧化去除，形成的泥水反應混合液流入堿化區；4）將堿添加到堿化區，使得芬頓反應后的泥水偏堿性，偏堿性的泥水通過堿化區出水口流入斜管沉淀區；芬頓反應區和堿化區的攪拌混合都是通過來自鼓風機的曝氣攪拌穿孔管提供的空氣來實現的；5）在斜管沉淀區泥水得到分離，上部清水通過斜管沉淀出水口和斜管沉淀出水管流入中間水箱，底部污泥通過斜管沉淀區內設置的穿孔排泥管、外排泥管、排泥控制閥門流入污泥儲罐；6）在中間水箱的廢水通過中間提升泵提升至多介質過濾罐，廢水在多介質過濾罐得到進一步凈化后，通過多介質過濾罐出水口流出整個處理裝置。
2.根據權利要求1所述MBBR耦合芬頓工藝處理鉛鋅選礦廢水的方法，其特征在于，所述MBBR生化區內設置有穿孔曝氣管、懸浮載體和滾筒篩網。
3.根據權利要求1所述MBBR耦合芬頓工藝處理鉛鋅選礦廢水的方法，其特征在于，所述芬頓反應區內設置有硫酸投加口、雙氧水投加口、硫酸亞鐵投加口和曝氣攪拌穿孔管。
4.根據權利要求1所述MBBR耦合芬頓工藝處理鉛鋅選礦廢水的方法，其特征在于，所述堿化區內設置有堿投加口和曝氣攪拌穿孔管。
5.根據權利要求1所述MBBR耦合芬頓工藝處理鉛鋅選礦廢水的方法，其特征在于，所述穿孔曝氣管通過供氣管與鼓風機相連通。
6.根據權利要求1所述MBBR耦合芬頓工藝處理鉛鋅選礦廢水的方法，其特征在于，所述曝氣攪拌穿孔管通過供氣管與鼓風機相連通。
7.根據權利要求1所述MBBR耦合芬頓工藝處理鉛鋅選礦廢水的方法，其特征在于，所述斜管沉淀區內設置有斜管。
發明內容
本發明的目的是針對現有鉛鋅選礦廢水處理技術的不足，提供一種MBBR耦合芬頓工藝處理鉛鋅選礦廢水的方法，可應用于鉛鋅選礦廢水的零排放處理。

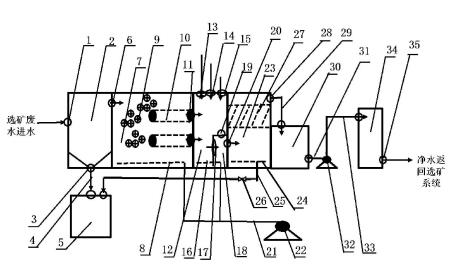

本發明的技術方案是：一種MBBR耦合芬頓工藝處理鉛鋅選礦廢水的方法，其包括進水口、豎流沉淀區、MBBR生化區、芬頓反應區、堿化區、斜管沉淀區、中間水箱、中間提升泵、多介質過濾罐、多介質過濾罐出水口、污泥儲罐，其中，豎流沉淀區通過豎流沉淀區出水口與MBBR生化區相連通；MBBR生化區通過滾筒篩網出水口與芬頓反應區相連通；芬頓反應區通過過流孔與堿化區相連通；堿化區通過堿化區出水口與斜管沉淀區相連通；斜管沉淀區通過斜管沉淀出水口和斜管沉淀出水管與中間水箱相連通；中間水箱通過中間提升泵進水管、中間提升泵、中間提升泵出水管與多介質過濾罐相連通；豎流沉淀區內設置的豎流沉淀排泥口通過豎流沉淀排泥管與污泥儲罐相連通；斜管沉淀區內設置的穿孔排泥管通過外排泥管、排泥控制閥門與污泥儲罐相連通。
進一步的，所述MBBR生化區內設置有穿孔曝氣管、懸浮載體和滾筒篩網。
進一步的，所述芬頓反應區內設置有硫酸投加口、雙氧水投加口、硫酸亞鐵投加口和曝氣攪拌穿孔管。
進一步的，所述堿化區內設置有堿投加口和曝氣攪拌穿孔管。
進一步的，所述穿孔曝氣管通過供氣管與鼓風機相連通。
進一步的，所述曝氣攪拌穿孔管通過供氣管與鼓風機相連通。
進一步的，所述斜管沉淀區內設置有斜管。
本發明的有益效果：1)鉛鋅選礦廢水經過前端豎流沉淀區可有效去除廢水中大部分懸浮物（SS），減少了SS對MBBR生化區不利的影響，提高了MBBR生化區純生物膜工藝的處理效率。
2)因鉛鋅選礦廢水中污染物主要是COD，而氨氮和總氮濃度較低，回用水也沒有對硝態氮去除的要求，所以，采用本發明中的單段好氧MBBR生化區即可好氧生化去除廢水的COD污染物和氨氮。
3)MBBR生化區取消了傳統活性污泥或泥膜混合工藝中的污泥回流，減少了設備投資和能耗，它屬于純生物膜生化區；所以，MBBR生化區內懸浮生長的MLSS和MBBR生化區出水中SS濃度也較低，如進入MBBR生化區的鉛鋅選礦廢水中SS濃度為30mg/L和COD濃度為100mg/L的情況下，MBBR生化區出水中SS濃度也只在50-60mg/l之間。鑒于此，MBBR生化區出水不需要經過沉淀可直接進入芬頓反應區，在芬頓反應區與芬頓試劑進行混合反應去除難生物降解的有機污染物。
4)本發明只需要在堿化區內通過投加堿將PH值調到8左右，即可通過一段斜管沉淀區達到去除污泥懸浮物和混雜金屬離子的目的，達到了回調芬頓反應混合液PH值和金屬離子在堿性條件下沉淀去除的雙重目的。
5)多介質過濾罐可進一步去除廢水中的懸浮物、COD和金屬離子等污染物，使其最終出水水質達到回用標準。
6)本發明涉及的廢水處理區可整體一體化建設或制造，節省了占地，應用靈活。
（發明人：駱建明;牛學義;蔡先明;王乾）
