公布日：2022.04.26

申請日：2021.12.14

分類號：C02F3/28(2006.01)I;C02F11/04(2006.01)I

摘要

本發明涉及一種污水處理亞厭氧生物反應系統，包括亞厭氧池，所述的亞厭氧池的上部的一側設置有進水管，上部的另一側設置有過水管；所述的亞厭氧池的底部設置有布水裝置，所述的布水裝置包括水平設置于亞厭氧池底部的橫向水管以及與橫向水管垂直的縱向水管；所述的縱向水管的上部設置有進氣管；所述的亞厭氧池旁設置有集泥坑，所述的集泥坑與污泥回流泵連接，所述的污泥回流泵通過污泥回流管與縱向水管連接。本發明在亞厭氧反應器中增加了布水系統和回流系統，有效的避免了沉積污泥發酵膨脹，擴大了微生物與污水接觸的面積，提高處理能力，并且可以大量降解生化系統內產生的污泥。

權利要求書

1.一種污水處理亞厭氧生物反應系統，其特征在于：包括亞厭氧池，所述的亞厭氧池的上部的一側設置有進水管，上部的另一側設置有過水管；所述的亞厭氧池的底部設置有布水裝置，所述的布水裝置包括水平設置于亞厭氧池底部的橫向水管以及與橫向水管垂直的縱向水管；所述的縱向水管的上部設置有進氣管；所述的亞厭氧池旁設置有集泥坑，所述的集泥坑與污泥回流泵連接，所述的污泥回流泵通過污泥回流管與縱向水管連接。

2.如權利要求1所述的一種污水處理亞厭氧生物反應系統，其特征在于：所述的橫向水管上開設有小孔洞。

3.如權利要求2所述的一種污水處理亞厭氧生物反應系統，其特征在于：所述的小孔洞均勻分布。

4.如權利要求1所述的一種污水處理亞厭氧生物反應系統，其特征在于：所述的過水管伸至集泥坑的上部的一側，集泥坑上部的另一側設置有出水管。

5.如權利要求4所述的一種污水處理亞厭氧生物反應系統，其特征在于：所述的進水管的高度與出水管的高度一致，所述的過水管的高度低于進水管和出水管的高度。

6.如權利要求1所述的一種污水處理亞厭氧生物反應系統，其特征在于：所述的亞厭氧池的中部設置有微生物懸浮層。

7.如權利要求5所述的一種污水處理亞厭氧生物反應系統，其特征在于：所述的進氣管的高度高于進水管的高度。

發明內容

本發明要解決的技術問題是：提供一種污水處理亞厭氧生物反應系統，把厭氧工藝中的布水系統、回流系統結合到亞厭氧工藝，使系統內形成流水不腐，增強流動性，使本該沉底的生化污泥由于水流的推動而懸浮于池內水中，生化污泥上下自然流動過程中不停的捕捉水中的污染物、色素等，在此過程中得到酸化開鏈和降解。

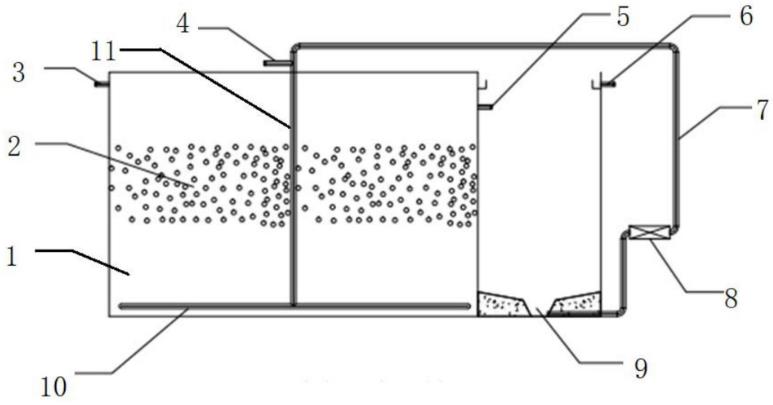

本發明解決其技術問題所采用的技術方案是：一種污水處理亞厭氧生物反應系統，包括亞厭氧池，所述的亞厭氧池的上部的一側設置有進水管，上部的另一側設置有過水管；所述的亞厭氧池的底部設置有布水裝置，所述的布水裝置包括水平設置于亞厭氧池底部的橫向水管以及與橫向水管垂直的縱向水管；所述的縱向水管的上部設置有進氣管；所述的亞厭氧池旁設置有集泥坑，所述的集泥坑與污泥回流泵連接，所述的污泥回流泵通過污泥回流管與縱向水管連接。

進一步的說，本發明所述的橫向水管上開設有小孔洞。

再進一步的說，本發明所述的小孔洞均勻分布。

進一步的說，本發明所述的過水管伸至集泥坑的上部的一側，集泥坑上部的另一側設置有出水管。

再進一步的說，本發明所述的進水管的高度與出水管的高度一致，所述的過水管的高度低于進水管和出水管的高度。

進一步的說，本發明所述的亞厭氧池的中部設置有微生物懸浮層。

再進一步的說，本發明所述的進氣管的高度高于進水管的高度。

本發明的有益效果是，解決了背景技術中存在的缺陷，本發明在亞厭氧反應器中增加了布水系統和回流系統，有效的避免了沉積污泥發酵膨脹，擴大了微生物與污水接觸的面積，提高處理能力，并且可以大量降解生化系統內產生的污泥。

（發明人：李春放）
