公布日：2022.04.19
申請日：2021.12.09
分類號：C02F3/30(2006.01)I;C02F101/38(2006.01)N;C02F101/30(2006.01)N
摘要
本申請涉及污水處理的領域，尤其是涉及一種高效污水處理工藝，該污水處理工藝在專用污水處理系統中運行：污水處理系統包括MBR池，所述MBR池內MBR膜組，所述MBR膜組上連接有可伸縮的清水出水管，所述清水出水管用于供經過MBR膜組過濾后的清水流出，所述MBR池上安裝有用于推動所述MBR膜組在所述MBR池內滑動的驅動裝置；該工藝包括以下步驟：污水進入所述MBR池內，經過所述MBR膜組實現固液分離，污泥附著在MBR膜組上，清水從清水出水管流出；啟動所述驅動裝置，所述MBR膜組在所述MBR池內進行往復運動，使得污泥脫落。本申請能夠解決污泥回流混合液回流時導致回流點的溶解氧濃度劇烈波動的問題。
權利要求書

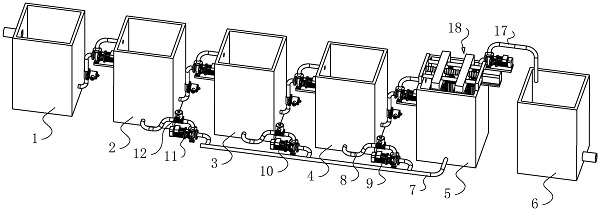

1.一種高效污水處理工藝，其特征在于，該污水處理工藝在專用污水處理系統中運行：污水處理系統包括MBR池(5)，所述MBR池(5)內設有MBR膜組(13)，所述MBR膜組(13)上連接有可伸縮的清水出水管(15)，所述清水出水管(15)用于供經過MBR膜組(13)過濾后的清水流出，所述MBR池(5)上安裝有用于推動所述MBR膜組(13)在所述MBR池(5)內滑動的驅動裝置(18)；包括以下步驟：污水進入所述MBR池(5)內，經過所述MBR膜組(13)實現固液分離，污泥附著在所述MBR膜組(13)上，清水從所述清水出水管(15)流出；啟動所述驅動裝置(18)，所述MBR膜組(13)在所述MBR池(5)內進行往復運動。
2.根據權利要求1所述的一種高效污水處理工藝，其特征在于：所述驅動裝置(18)包括水平設置的絲杠(19)、與絲杠(19)一端固定連接的回轉電機(22)、用于安裝MBR膜組(13)的安裝塊(20)和用于防止安裝塊(20)轉動的限位機構，所述絲杠(19)的兩端均轉動連接于所述MBR池(5)池壁上，所述安裝塊(20)螺紋連接于所述絲杠(19)上，所述限位機構安裝在所述安裝塊(20)上，所述回轉電機(22)固定安裝于所述MBR池(5)上。
3.根據權利要求2所述的一種高效污水處理工藝，其特征在于：所述限位機構包括固定桿(23)，所述固定桿(23)穿設于所述安裝塊(20)中，并且所述固定桿(23)的軸向與絲杠(19)的軸向平行，所述固定桿(23)兩端均固定連接于所述MBR池(5)池壁上。
4.根據權利要求3所述的一種高效污水處理工藝，其特征在于：所述固定桿(23)設有兩個，兩個所述固定桿(23)關于所述絲杠(19)的軸向?qū)ΨQ設置。
5.根據權利要求2所述的一種高效污水處理工藝，其特征在于：所述絲杠(19)上螺紋連接有多個安裝塊(20)，多個所述安裝塊(20)沿所述絲杠(19)軸向分布，每個所述安裝塊(20)上均連接有MBR膜組(13)。
6.根據權利要求2所述的一種高效污水處理工藝，其特征在于：所述MBR膜組(13)沿所述安裝塊(20)的長度方向設有多組。
7.根據權利要求2所述的一種高效污水處理工藝，其特征在于：所述MBR膜組(13)與所述安裝塊(20)可拆卸連接。
8.根據權利要求7所述的一種高效污水處理工藝，其特征在于：所述安裝塊(20)朝向所述MBR膜組(13)的一面開設有T型槽(26)，所述T型槽(26)沿所述安裝塊(20)的長度方向設置，所述MBR膜組(13)朝向所述安裝塊(20)的一面固定有T型塊(27)，所述T型塊(27)與所述T型槽(26)滑動配合。
9.根據權利要求8所述的一種高效污水處理工藝，所述T型槽(26)的端部可拆卸連接有阻擋塊(28)。
10.根據權利要求3所述的一種高效污水處理工藝，其特征在于：所述安裝塊(20)沿自身長度方向的兩端均開設有通孔(24)，所述固定桿(23)穿過所述通孔(24)，所述安裝塊(20)上嵌設有若干滾珠(25)，每個所述滾珠(25)位于所述通孔(24)內且與所述固定桿(23)的側壁滾動接觸。
發明內容
為了有效地降低污泥回流混合液回流時的溶解氧濃度，使得對應流入的水池中溶解氧濃度維持在穩定范圍內，本申請?zhí)峁┮环N高效污水處理工藝。
本申請?zhí)峁┑囊环N高效污水處理工藝采用如下的技術方案：一種高效污水處理工藝，包括MBR池，所述MBR池內設有MBR膜組，所述MBR膜組上連接有可伸縮的清水出水管，所述清水出水管用于供經過MBR膜組過濾后的清水流出，所述MBR池上安裝有用于推動所述MBR膜組在所述MBR池內滑動的驅動裝置。
包括以下步驟：污水進入所述MBR池內，經過所述MBR膜組實現固液分離，污泥附著在所述MBR膜組上，清水從所述清水出水管流出；啟動所述驅動裝置，使得所述MBR膜組在所述MBR池內往復運動。
本申請通過驅動裝置驅動MBR膜組在MBR池中進行往返運動，MBR池內的污水形成強沖擊力的水流，對污泥進行沖洗，污泥脫落自然沉降至MBR池的底部；通過采用上述技術方案，區別于傳統使用曝氣裝置的MBR污水處理系統，具有如下特點：第一，本申請中無需通過曝氣裝置產生氣流，即可使得污泥從MBR膜組上脫落，能夠有效地降低MBR池中的溶解氧濃度，從而降低污泥回流混合液中的含氧量。污水處理廠根據污水處理的實際需求，將污泥回流混合液回流至所需的水池內，對應流入的水池中溶解氧濃度能夠維持在穩定的范圍內；第二，本申請的污泥能夠在自然沉降至MBR池底部，一方面使得污泥回流混合液中污泥的濃度提升，降低回流比，從而降低能耗；另一方面，污泥的自然沉降使MBR膜組不會在曝氣裝置的作用下被MBR池底的污泥污染，降低了MBR膜組堵塞的可能性，延長了MBR膜組的使用壽命。
可選的，所述驅動裝置包括水平設置的絲杠、與絲杠一端固定連接的回轉電機、用于安裝MBR膜組的安裝塊和用于防止安裝塊轉動的限位機構，所述絲杠的兩端均轉動連接于所述MBR池池壁上，所述安裝塊螺紋連接于所述絲杠上，所述限位機構安裝在所述安裝塊上，所述回轉電機固定安裝于所述MBR池上。
通過采用上述技術方案，回轉電機驅動絲杠轉動，在限位機構的作用下，絲杠能夠驅動安裝塊沿絲杠的軸向來回滑動，從而帶動MBR膜組在MBR池內來回滑動，在水流的作用下實現對MBR膜組的清理。
可選的，所述限位機構包括與安裝塊滑移連接的固定桿，所述固定桿穿設于所述安裝塊中，并且所述固定桿的軸向與所述絲杠的軸向平行，所述固定桿的兩端均固定連接于所述MBR池池壁上。
通過采用上述技術方案，絲杠轉動時，安裝塊在固定桿的作用下無法轉動，從而實現了對安裝塊的限位作用。
可選的，所述固定桿設有兩個，兩個所述固定桿關于所述絲杠的軸向?qū)ΨQ設置。
通過采用上述技術方案，兩根固定桿對安裝塊的支撐更加穩固，延長驅動裝置的使用壽命。
可選的，所述絲杠上螺紋連接有多個安裝塊，多個所述安裝塊沿所述絲杠軸向分布，每個所述安裝塊上均連接有MBR膜組。
通過采用上述技術方案，一根絲杠上安裝多個安裝塊，從而能夠增加一根絲杠驅動的MBR膜組的數量，無需安裝多個驅動電機，減小了能耗，節省了能源。
可選的，所述MBR膜組沿所述安裝塊的長度方向設有多組。
通過采用上述技術方案，多個膜組的設置，提高了MBR池固液分離的效率。
可選的，所述MBR膜組與所述安裝塊可拆卸連接。
通過采用上述技術方案，MBR膜組與安裝塊可拆卸連接，便于MBR膜組的拆卸與安裝，從而便于MBR膜組的維修與更換。
可選的，所述安裝塊朝向所述MBR膜組的一面開設有T型槽，所述T型槽沿所述安裝塊的長度方向設置，所述MBR膜組朝向所述安裝塊的一面固定有T型塊，所述T型塊與所述T型槽滑動插接配合。
通過采用上述技術方案，更換MBR膜組時，拆下阻擋塊，將舊MBR膜組上的T型塊從T型槽內滑出，接著將新的MBR膜組上的T型塊配合插入T性槽內，然后將阻擋塊栓接于安裝塊上即可，便于MBR膜組的更換。
可選的，所述T型槽的端部可拆卸連接有阻擋塊。
通過采用上述技術方案，阻擋塊的設置降低了MBR膜組從安裝塊上脫出的可能性。
可選的，所述安裝塊沿自身長度方向的兩端均開設有通孔，所述固定桿穿過所述通孔，所述安裝塊上嵌設有若干滾珠，每個所述滾珠位于所述通孔內且與所述固定桿的側壁滾動接觸。
通過采用上述技術方案，滾珠的設置能夠?qū)⒒瑒?dòng)摩擦變?yōu)闈L動摩擦，減小了安裝塊與固定桿之間的摩擦力，降低了安裝塊阻塞的可能性。
綜上所述，本申請包括以下至少一種有益技術效果：
1.本申請中使用驅動裝置驅動MBR膜組在MBR池內往復運動，使用水流清理MBR膜組上附著的污泥，降低污泥回流混合液中的含氧量，從而控制各個污泥回流混合液流入的水池內的溶解氧濃度維持在穩定范圍內，從而使得整個污水處理系統能夠高效運轉；
2.本申請與傳統MBR污水處理系統相比，能夠使得污泥自然沉降，提升MBR池內的污泥濃度，降級污泥回流混合液的回流比，從而降低能源消耗；同時防止污泥堵塞MBR膜組，延長了MBR膜組的使用壽命；
3.通過T型槽和T型塊的配合實現MBR膜組與安裝塊之間的可拆卸連接，便于MBR膜組的拆卸與安裝，從而便于MBR膜組的維修與更換；
4.滾珠的設置能夠?qū)⒒瑒?dòng)摩擦變?yōu)闈L動摩擦，減小了安裝塊與固定桿之間的摩擦力，降低了安裝塊阻塞的可能性。
（發明人：劉康華）
