公布日：2022.08.30
申請日：2022.04.29
分類號：C02F9/06(2006.01)I;B01D29/56(2006.01)I;B01D29/64(2006.01)I;C02F101/20(2006.01)N
摘要
本發明公開了一種化工產品生產用廢水循環處理裝置，包括收集箱，所述收集箱的側壁固定連接有延伸板，所述延伸板的上端面固定連接有連接管，所述連接管連通收集箱，所述延伸板的上端面固定連接有兩個對稱設置的外擋板，所述連接管設置在外擋板內，所述連接管內設有多個等間距設置的濾板，所述連接與外擋板之間設有連通腔。本發明利用收集箱與連接管之間的高度差，實現處于收集箱內的廢水依靠其自身的勢能，在與連接管的連接處自動排出，同時帶動驅動板以及驅動軸在連接管內的轉動，將水流的重力勢能轉化為機械能的同時降低水流的流通速度，防止出現投放的反應物無法與廢水中的反應物質充分接觸的現象。
權利要求書

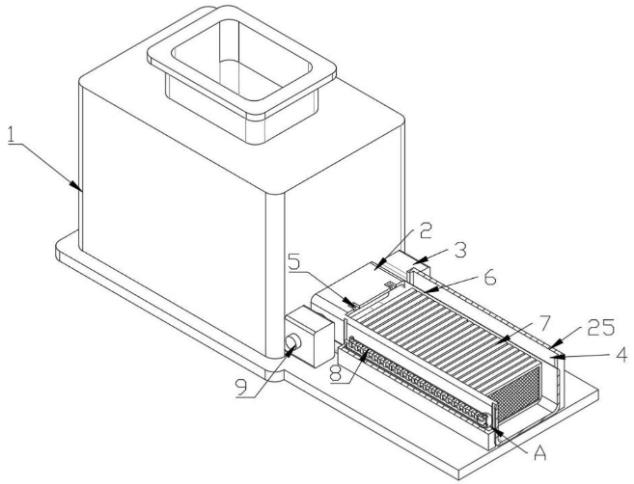

1.一種化工產品生產用廢水循環處理裝置，包括收集箱(1)，其特征在于，所述收集箱(1)的側壁固定連接有延伸板，所述延伸板的上端面固定連接有連接管(2)，所述連接管(2)連通收集箱(1)，所述延伸板的上端面固定連接有兩個對稱設置的外擋板(25)，所述連接管(2)設置在外擋板(25)內，所述連接管(2)內設有多個等間距設置的濾板(7)，所述連接管(2)與外擋板(25)之間設有連通腔(4)，所述連通腔(4)內設有用于牽引多個濾板(7)貼合的牽引機構；所述連接管(2)內貫穿轉動連接有驅動軸(9)，所述驅動軸(9)位于連接管(2)內的側壁上固定連接有多個軸向設置的驅動板(14)，所述驅動軸(9)的側壁上設有用于為牽引機構提供驅動的驅動機構，所述收集箱(1)與連接管(2)連接處設有通水口，所述通水口的內側壁上設有濾網(18)，所述濾網(18)的左右兩側側壁上均滑動連接有清潔板(20)，所述延伸板的上端面固定連接有兩個對稱設置的密封箱(3)，所述密封箱(3)設有用于為清潔板(20)往復移動過程中驅動供電的供電機構；所述供電機構包括開設在位于密封箱(3)內驅動軸(9)內的多個周向設置的活動腔(10)，所述活動腔(10)的內側壁上固定連接有多股線圈(12)，所述活動腔(10)內滑動連接有磁塊(11)，所述驅動軸(9)的側壁上固定連接有兩個對稱設置的接電環(13)，所述接電環(13)電性連接多股所述線圈(12)；所述密封箱(3)的內側壁上固定連接有接電片，所接電環(13)滾動連接接電片，所述接電片通過導線電性連接有控制器，所述控制器固定連接在密封箱(3)內，所述通水口的內側壁與清潔板(20)的相對側壁之間彈性連接有多個連接彈簧(19)，所述控制器電性連接多個連接彈簧(19)與濾網(18)，所述收集箱(1)的內側壁上設有陽極金屬，且所述陽極金屬通過導線電性連接濾網(18)；所述連接管(2)上開設有配合槽(6)與兩個對稱設置的安裝槽(5)，所述配合槽(6)內卡接有蓋板(26)，所述蓋板(26)的側壁上固定連接有密封條(28)，所述密封條(28)與配合槽(6)的內側壁相貼合，所述蓋板(26)的側壁上固定連接有兩個對稱設置的安裝塊(27)，所述安裝塊(27)與安裝槽(5)相配合，使用時，儲存在收集箱內的廢水在自身重力的作用下通過通水口流通連接管內，帶動驅動板移動，實現驅動軸轉動，處于活動腔內的磁塊在驅動軸的轉動作用下，在活動腔內往復移動，線圈切割磁感線，在線圈上產生電流，電流通過驅動軸上的接電環以及密封箱內的接電片傳遞至連接彈簧、濾網以及陽極金屬上。
2.根據權利要求1所述的一種化工產品生產用廢水循環處理裝置，其特征在于，所述牽引機構包括開設在連接管(2)兩端側壁上的兩個對稱設置的限位槽(8)，所述濾板(7)的兩端側壁上均固定連接有滑動塊(22)，所述滑動塊(22)滑動連接在限位槽(8)內，多個所述滑動塊(22)內貫穿滑動連接有支撐桿(21)，所述支撐桿(21)固定連接在連接管(2)的側壁上，左側端所述滑動塊(22)的上端面固定連接有牽引塊，所述連接管(2)的側壁上轉動連接有兩個對稱設置的導向輥(24)，所述牽引塊的側壁上固定連接有牽引繩(17)，所述牽引繩(17)繞射在導向輥(24)的側壁上。
3.根據權利要求2所述的一種化工產品生產用廢水循環處理裝置，其特征在于，兩個所述滑動塊(22)之間設有復位彈簧(23)，所述復位彈簧(23)套設在支撐桿(21)的側壁上。
4.根據權利要求3所述的一種化工產品生產用廢水循環處理裝置，其特征在于，所述驅動機構包括套設在位于連接管(2)外驅動軸(9)側壁上的兩個對稱設置的牽引環(16)，所述牽引繩(17)遠離牽引塊的一端固定連接在牽引環(16)的側壁上，所述牽引環(16)的內側側壁上開設有多個周向設置的抵槽(29)，所述抵槽(29)內轉動連接有限位塊(30)，所述限位塊(30)的轉動軸處設有扭力彈簧，所述扭力彈簧的兩端端部分別固定連接在限位塊(30)與抵槽(29)的側壁上，所述驅動軸(9)位于牽引環(16)內側的側壁上開設有多個接觸槽(15)，所述限位塊(30)與接觸槽(15)的內側壁相抵。
發明內容
本發明的目的是為了解決現有技術中存在的缺點，而提出的一種化工產品生產用廢水循環處理裝置。
為了實現上述目的，本發明采用了如下技術方案：
一種化工產品生產用廢水循環處理裝置，包括收集箱，所述收集箱的側壁固定連接有延伸板，所述延伸板的上端面固定連接有連接管，所述連接管連通收集箱，所述延伸板的上端面固定連接有兩個對稱設置的外擋板，所述連接管設置在外擋板內，所述連接管內設有多個等間距設置的濾板，所述連接與外擋板之間設有連通腔，所述連通腔內設有用于牽引多個濾板貼合的牽引機構；
所述連接管內貫穿轉動連接有驅動軸，所述驅動軸位于連接管內的側壁上固定連接有多個軸向設置的驅動板，所述驅動軸的側壁上設有用于為牽引機構提供驅動的驅動機構，所述收集箱與連接管連接處設有通水口，所述通水口的內側壁上設有濾網，所述濾網的左右兩側側壁上均滑動連接有清潔板，所述延伸板的上端面固定連接有兩個對稱設置的密封箱，所述密封箱設有用于為清潔往復移動過程中驅動供電的供電機構；
所述連接管上開設有配合槽與兩個對稱設置的安裝槽，所述配合槽內卡接有蓋板，所述蓋板的側壁上固定連接有密封條，所述密封條與配合槽的內側壁相貼合，所述蓋板的側壁上固定連接有兩個對稱設置的安裝塊，所述安裝塊與安裝槽相配合。
優選地，所述牽引機構包括開設在連接管兩端側壁上的兩個對稱設置的限位槽，所述濾板的兩端側壁上均固定連接有滑動塊，所述滑動塊滑動連接在限位槽內，多個所述滑動塊內貫穿滑動連接有支撐桿，所述支撐桿固定連接在連接管的側壁上，左側端所述滑動塊的上端面固定連接有牽引塊，所述連接管的側壁上轉動連接有兩個對稱設置的導向輥，所述牽引塊的側壁上固定連接有牽引繩，所述牽引繩繞射在導向輥的側壁上。
優選地，兩個所述滑動塊之間設有復位彈簧，所述復位彈簧套設在支撐桿的側壁上。
優選地，所述驅動機構包括套設在位于連接管外驅動軸側壁上的兩個對稱設置的牽引環，所述牽引繩遠離牽引塊的一端固定連接在牽引環的側壁上，所述牽引環的內側側壁上開設有多個周向設置的抵槽，所述抵槽內轉動連接有限位塊，所述限位塊的轉動軸處設有扭力彈簧，所述扭力彈簧的兩端端部分別固定連接在限位塊與抵槽的側壁上，所述驅動軸位于牽引環內側的側壁上開設有多個接觸槽，所述限位塊與接觸槽的內側壁相抵。
優選地，所述供電機構包括開設在位于密封箱內驅動軸內的多個周向設置的活動腔，所述活動腔的內側壁上固定連接有多股線圈，所述活動腔內滑動連接有磁塊，所述驅動軸的側壁上固定連接有兩個對稱設置的接電環，所述接電環電性連接多股所述線圈，所述密封箱的內側壁上固定連接有接電片，所接電環滾動連接接電片。
優選地，所述通水口的內側壁與清潔板的相對側壁之間彈性連接有多個連接彈簧，所述接電片通過導線電性連接有控制器，所述控制器固定連接在密封箱內，所述控制器電性連接多個連接彈簧與濾網，所述收集箱的內側壁上設有陽極金屬，且所述陽極金屬通過導線電性連接濾網。
本發明與現有技術相比，其有益效果為：
1、通過設置收集箱、連接管以及外擋板等結構，利用收集箱與連接管之間的高度差，實現處于收集箱內的廢水依靠其自身的勢能，在與連接管的連接處自動排出，同時帶動驅動板以及驅動軸在連接管內的轉動，將水流的重力勢能轉化為機械能的同時降低水流的流通速度，防止出現投放的反應物無法與廢水中的反應物質充分接觸的現象。
2、通過設置驅動軸、牽引環、牽引繩以及滑動塊等結構，配合驅動環與驅動軸之間的限位塊以及配合槽等結構，實現對牽引繩的繞射以及牽引，帶動多個滑動塊相互靠近，即實現多個濾板之間的接觸，同時實現當牽引繩處于緊繃狀態是牽引環處于非轉動狀態，即保持對牽引繩的牽引狀態，從而保持多個濾板支架的緊密貼合，降低其貼合狀態對電能的依賴性。
3、通過設置活動腔、磁塊、線圈、連接彈簧以及清潔板等結構，利用磁塊在活動腔內的類似往復移動的狀態，從而為線圈提供切割磁感線的動力，通過接電環將電能傳遞至連接彈簧以及濾網上，配合控制器對上下彈簧通電過程的控實現清潔板的上下往復移動，避免濾網堵塞的同時，通過在收集箱的側壁上設置陽極金屬達到犧牲陽極的方式對廢水中的重金屬離子以結合態的方式存在在廢水中，便于對其的過濾處理過程。
（發明人：朱朝旺;楊曉彬）
