公布日：2022.07.15
申請日：2022.05.26
分類號：C02F9/08(2006.01)I;B01J19/30(2006.01)I;B01D53/00(2006.01)I;C02F101/30(2006.01)N;C02F103/34(2006.01)N
摘要
本發明提供了一種農藥化工廢水深度臭氧氧化處理裝置，包括催化氧化反應池、用于給催化氧化反應池供應臭氧的臭氧發生器、用于給催化氧化反應池輸入廢水的PH調節池、用于處理催化氧化反應池尾氣的臭氧尾氣破壞器以及用于接收催化氧化反應池處理后廢水的排水池；臭氧發生器、PH調節池、臭氧尾氣破壞器和排水池均與催化氧化反應池連接。本發明對農藥化工廢水中的污染物及色度等處理效果較好，可以有效解決綜合廢水的深度處理問題。
權利要求書

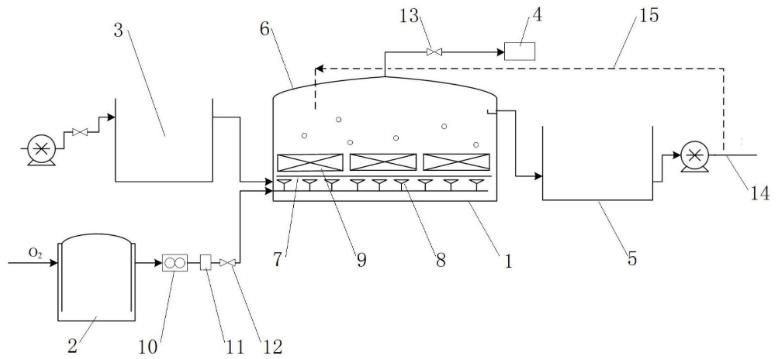

1.一種農藥化工廢水深度臭氧氧化處理裝置，其特征在于，包括催化氧化反應池（1）、用于給催化氧化反應池（1）供應臭氧的臭氧發生器（2）、用于給催化氧化反應池（1）輸入廢水的PH調節池（3）、用于處理催化氧化反應池（1）尾氣的臭氧尾氣破壞器（4）以及用于接收催化氧化反應池（1）處理后廢水的排水池（5）；所述臭氧發生器（2）、PH調節池（3）、臭氧尾氣破壞器（4）和排水池（5）均與催化氧化反應池（1）連接，所述催化氧化反應池（1）包括反應池主體，所述反應池主體的左側底部和右側上部分別設有進水口和出水口，頂部罩設有尾氣收集罩（6），內腔中設有填料支架（7），所述填料支架（7）的底部分布有鈦微孔曝氣器（8），頂部從左往右依次布置有三個不銹鋼網箱（9），其中，左側的兩不銹鋼網箱（9）中分別填充有一段耐水型蜂窩活性炭填料，右側的不銹鋼網箱（9）中填充有一段活性顆粒氧化鋁為載體的稀有金屬型填料。
2.根據權利要求1所述的一種農藥化工廢水深度臭氧氧化處理裝置，其特征在于，所述填料支架（7）上設有水平設置的支網，且不銹鋼網箱（9）置于支網上。
3.根據權利要求1所述的一種農藥化工廢水深度臭氧氧化處理裝置，其特征在于，各段填料的長寬比大于4：1，且填料裝填量占本段反應體積的四分之一。
4.根據權利要求1所述的一種農藥化工廢水深度臭氧氧化處理裝置，其特征在于，所述鈦微孔曝氣器（8）包括置于填料支架底部的曝氣管，所述曝氣管上均勻布置有曝氣盤，且曝氣管的一端通過連管與臭氧發生器（2）的出氣口連接。
5.根據權利要求4所述的一種農藥化工廢水深度臭氧氧化處理裝置，其特征在于，所述連管上從左往右依次安裝有流量計（10）、臭氧濃度測定儀（11）和臭氧進氣控制閥（12）。
6.根據權利要求1所述的一種農藥化工廢水深度臭氧氧化處理裝置，其特征在于，所述尾氣收集罩（6）的中部設有與臭氧尾氣破壞器（4）連接的排氣管，且排氣管上安裝有尾氣排放調節閥（13）。
7.根據權利要求1所述的一種農藥化工廢水深度臭氧氧化處理裝置，其特征在于，所述催化氧化反應池（1）的出水口與排水池（5）的進液口連接，所述排水池（5）的出液口處連接有外排管（14）以及用于回流至催化氧化反應池（1）的回流管（15）。
8.一種農藥化工廢水深度臭氧氧化處理工藝，其特征在于，具體步驟為：廢水先泵入PH調節池（3），用液堿調節pH值，控制pH值在9.0～10，調好pH值的廢水從底部自流入催化氧化反應池（1），結合通入的臭氧進行催化氧化處理，沒能反應的含臭氧尾氣經尾氣收集罩（6）收集，并由臭氧尾氣破壞器（4）處理成氧氣后再排放，處理后的廢水自流入排水池（5），檢測合格后排放，對不合格的廢水泵回催化氧化反應池（1）再次處理，合格后再排放；其中，臭氧發生器（2）將氧氣制成臭氧后由鈦微孔曝氣器（8）通入催化氧化反應池（1）的底部。
發明內容
為解決上述問題，本發明公開了一種農藥化工廢水深度臭氧氧化處理裝置及工藝，對農藥化工廢水中的污染物及色度等處理效果較好，可以有效解決綜合廢水的深度處理問題。
具體方案如下：一種農藥化工廢水深度臭氧氧化處理裝置，其特征在于，包括催化氧化反應池、用于給催化氧化反應池供應臭氧的臭氧發生器、用于給催化氧化反應池輸入廢水的PH調節池、用于處理催化氧化反應池尾氣的臭氧尾氣破壞器以及用于接收催化氧化反應池處理后廢水的排水池；所述臭氧發生器、PH調節池、臭氧尾氣破壞器和排水池均與催化氧化反應池連接，所述催化氧化反應池包括反應池主體，所述反應池主體的左側底部和右側上部分別設有進水口和出水口，頂部罩設有尾氣收集罩，內腔中設有填料支架，所述填料支架的底部分布有鈦微孔曝氣器，頂部從左往右依次布置有三個不銹鋼網箱，其中，左側的兩不銹鋼網箱中分別填充有一段耐水型蜂窩活性炭填料，右側的不銹鋼網箱中填充有一段活性顆粒氧化鋁為載體的稀有金屬型填料。填料采用耐水型蜂窩活性炭與市售顆粒型金屬催化劑，兩者串聯聯合使用，催化劑表面富集污染物、提高催化氧化效率，可更有效地解決臭氧利用率低、運行費用高、有機物降解不徹底等問題。采用了三段串聯為一組的方式進行反應，并可根據規模大小的需要也可以多組平行使用。
作為本發明的進一步改進，所述填料支架上設有水平設置的支網，且不銹鋼網箱置于支網上。
作為本發明的進一步改進，各段填料的長寬比大于4：1，且填料裝填量占本段反應體積的四分之一。
作為本發明的進一步改進，所述鈦微孔曝氣器包括置于填料支架底部的曝氣管，所述曝氣管上均勻布置有曝氣盤，且曝氣管的一端通過連管與臭氧發生器的出氣口連接。
作為本發明的進一步改進，所述連管上從左往右依次安裝有流量計、臭氧濃度測定儀和臭氧進氣控制閥。
作為本發明的進一步改進，所述尾氣收集罩的中部設有與臭氧尾氣破壞器連接的排氣管，且排氣管上安裝有尾氣排放調節閥。
作為本發明的進一步改進，所述催化氧化反應池的出水口與排水池的進液口連接，所述排水池的出液口處連接有外排管以及用于回流至催化氧化反應池的回流管。
一種農藥化工廢水深度臭氧氧化處理工藝，其特征在于，具體步驟為：廢水先泵入PH調節池，用液堿調節pH值，控制pH值在9.0～10，調好pH值的廢水從底部自流入催化氧化反應池，結合通入的臭氧進行催化氧化處理，沒能反應的含臭氧尾氣經尾氣收集罩收集，并由臭氧尾氣破壞器處理成氧氣后再排放，處理后的廢水自流入排水池，檢測合格后排放，對不合格的廢水泵回催化氧化反應池再次處理，合格后再排放；其中，臭氧發生器將氧氣制成臭氧后由鈦微孔曝氣器通入催化氧化反應池的底部。該處理工藝臭氧投加量約為90毫克/升水，在反應池中水力總停留時間為120分鐘。
本發明的有益效果在于：1、使用特定形式的催化氧化接觸反應池，將耐水型蜂窩活性炭與臭氧氧化催化劑兩種填料參與到臭氧氧化處理過程中，可針對含有高穩定性難生物降解的低濃度的有毒有害污染物的污水進行深度處理，不僅成本低，而且穩定有效。
2、催化氧化反應池不是一般的塔式結構，而是采用接觸式反應池式結構，可進一步提高催化氧化效率，有效地解決臭氧利用率低、運行費用高、有機物降解不徹底等問題。
（發明人：馮建琳;曹明華;楊瑞成;朱曉艷;許雯艷;楊子晨）
