公布日：2022.08.30
申請日：2022.06.27
分類號：C02F9/14(2006.01)I;C02F3/02(2006.01)N
摘要
本發明屬于廢水資源化技術領域，尤其涉及一種廢水資源化處理系統，包括：一級處理單元，包括依次連接的格柵、廢水收集池以及初級沉淀池，格柵用于截流廢水中的大塊物質，廢水收集池用于收集廢水，初級沉淀池用于將廢水中的懸浮物去除；二級處理單元，包括相互連接的曝氣池以及二次沉淀池，所述曝氣池內設有曝氣風機和曝氣裝置，曝氣池通過微生物的新陳代謝將廢水中的污染物變?yōu)镃O2和H2O，并將反應后的廢水送入二次沉淀池沉淀；本發明的有益效果是：通過在第一清理管設有第一凈化單元，在第二清理管上設有第二凈化單元，可以將第一清理管和第二清理管內積累的沉淀物快速清理，防止第一清理管和第二清理管堵塞。
權利要求書

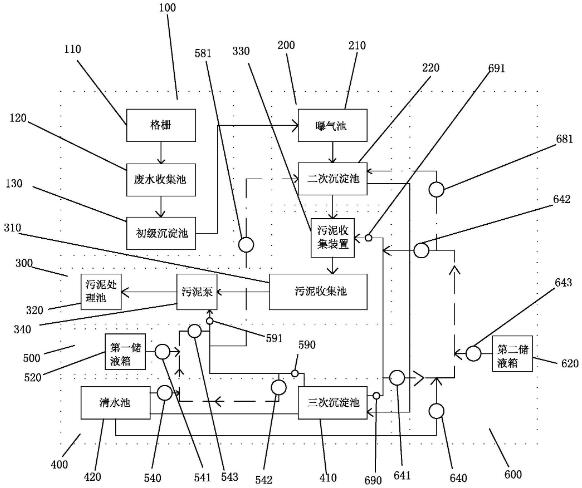

1.一種廢水資源化處理系統，其特征在于：包括：一級處理單元(100)，包括依次連接的格柵(110)、廢水收集池(120)以及初級沉淀池(130)，格柵(110)用于截流廢水中的大塊物質，廢水收集池(120)用于收集廢水，初級沉淀池(130)用于將廢水中的懸浮物去除；二級處理單元(200)，包括相互連接的曝氣池(210)以及二次沉淀池(220)，所述曝氣池(210)內設有曝氣風機和曝氣裝置，曝氣池(210)通過微生物的新陳代謝將廢水中的污染物變?yōu)镃O2和H2O，并將反應后的廢水送入二次沉淀池(220)沉淀；污泥處理單元(300)，用于收集并處理二級處理單元(200)中廢水沉淀產生的泥質，包括污泥收集池(310)和污泥處理池(320)，所述污泥收集池(310)與二次沉淀池(220)之間設有污泥收集裝置(330)，污泥收集池(310)和污泥處理池(320)之間設有污泥泵(340)；深度處理單元(400)，用于收集經過二級處理后的廢水并對其進消毒、沉淀處理，并對經過處理達到的達標水進行收集，包括相互連接的三次沉淀池(410)以及清水池(420)，所述三次沉淀池(410)與污泥泵(340)之間設有第一清理管(430)，所述三次沉淀池(410)與污泥收集裝置(330)之間設有第二清理管(440)；其中，還包括第一凈化單元(500)和第二凈化單元(600)，分別設置于第一清理管(430)和第二清理管(440)上，用于清理第一清理管(430)和第二清理管(440)內積累的沉淀物。
2.根據權利要求1所述的一種廢水資源化處理系統，其特征在于：所述第一凈化單元(500)包括：第一清洗管(510)，設置于第一清理管(430)上并與清水池(420)連接，所述第一清理管(430)與清水池(420)之間設有第一控制閥(540)，所述第一清洗管(510)與第一清理管(430)連接的兩端上分別設有第二控制閥(541)和第三控制閥(542)，且第一清理管(430)上還設有第一調節閥(590)和第二調節閥(591)；第一儲液箱(520)，其內部?jī)?chǔ)存有清洗液，所述第一儲液箱(520)與第一清洗管(510)之間設有第四控制閥(543)；其中，還包括第一控制器(530)，第一控制器(530)分別與第一控制閥(540)、第二控制閥(541)、第三控制閥(542)、第四控制閥(543)、第一調節閥以及第二調節閥連接，并控制第一控制閥(540)、第二控制閥(541)、第三控制閥(542)、第四控制閥(543)、第一調節閥(590)以及第二調節閥(591)的開啟、關閉。
3.根據權利要求2所述的一種廢水資源化處理系統，其特征在于：所述第一凈化單元(500)還包括：第一檢測機構(550)，設置于第一清理管(430)上，用于檢測第一清理管(430)內液體的流量；第二檢測機構(560)，設置于第一清理管(430)上，用于檢測第一清理管(430)內的水壓；其中，還包括第一對比裝置(570)，所述第一對比裝置(570)與第一控制器(530)連接，用于接收第一檢測機構(550)和第二檢測機構(560)發送的流量數值和水壓數值，并將接收的數值與設定的數值進行對比，再將對比結果發送至第一控制器(530)內。
4.根據權利要求3所述的一種廢水資源化處理系統，其特征在于：所述第一清理管(430)上設有與二次沉淀池(220)連接的第一回水管(580)，所述第一回水管(580)上設有第五控制閥(581)，所述第五控制閥(581)與第一控制器(530)連接。
5.根據權利要求4所述的一種廢水資源化處理系統，其特征在于：所述第二凈化單元(600)包括：第二清洗管(610)，設置于第二清理管(440)上并與清水池(420)連接，所述第二清理管(440)與清水池(420)之間設有第六控制閥(640)，所述第二清洗管(610)與第一清理管(430)連接的兩端上分別設有第七控制閥(641)和第八控制閥(642)，且第二清理管(440)上還設有第三調節閥(690)和第四調節閥(691)；第二儲液箱(620)，其內部?jī)?chǔ)存有清洗液，所述第二儲液箱(620)與第二清洗管(610)之間設有第九控制閥(643)；其中，還包括第二控制器(630)，第二控制器(630)分別與第六控制閥(640)、第七控制閥(641)、第八控制閥(642)、第九控制閥、第三調節閥以及第四調節閥連接，并控制第六控制閥(640)、第七控制閥(641)、第八控制閥(642)、第九控制閥、第三調節閥(690)以及第四調節閥(691)的開啟、關閉。
6.根據權利要求5所述的一種廢水資源化處理系統，其特征在于：所述第二凈化單元(600)還包括；第三檢測機構(650)，設置于第二清理管(440)上，用于檢測第一清理管(430)內液體的流量；第四檢測機構(660)，設置于第二清理管(440)上，用于檢測第一清理管(430)內的水壓；其中，還包括第二對比裝置(670)，所述第二對比裝置(670)與第二控制器(630)連接，用于接收第三檢測機構(650)和第四檢測機構(660)發送的流量數值和水壓數值，并將接收的數值與設定的數值進行對比，再將對比結果發送至第二控制器(630)內。
7.根據權利要求6所述的一種廢水資源化處理系統，其特征在于：所述第二清理管(440)上設有與二次沉淀池(220)連接的第二回水管(680)，所述第二回水管(680)上設有第十控制閥(681)，所述第十控制閥(681)與第二控制器(630)連接。
8.根據權利要求7所述的一種廢水資源化處理系統，其特征在于：所述第一儲液箱(520)和第二儲液箱(620)內均設有液位檢測裝置(700)，用于檢測第一儲液箱(520)和第二儲液箱(620)內清洗液的液位，且第一儲液箱(520)和第二儲液箱(620)上還設有報警裝置(800)，所述報警裝置(800)與液位檢測裝置(700)連接。
發明內容
本發明的目的是提供一種廢水資源化處理系統，能夠解決上述問題。
本申請的目的是提供一種廢水資源化處理系統，包括：一級處理單元，包括依次連接的格柵、廢水收集池以及初級沉淀池，格柵用于截流廢水中的大塊物質，廢水收集池用于收集廢水，初級沉淀池用于將廢水中的懸浮物去除；二級處理單元，包括相互連接的曝氣池以及二次沉淀池，所述曝氣池內設有曝氣風機和曝氣裝置，曝氣池通過微生物的新陳代謝將廢水中的污染物變?yōu)镃O2和H2O，并將反應后的廢水送入二次沉淀池沉淀；污泥處理單元，用于收集并處理二級處理單元中廢水沉淀產生的泥質，包括污泥收集池和污泥處理池，所述污泥收集池與二次沉淀池之間設有污泥收集裝置，污泥收集池和污泥處理池之間設有污泥泵；深度處理單元，用于收集經過二級處理后的廢水并對其進消毒、沉淀處理，并對經過處理達到的達標水進行收集，包括相互連接的三次沉淀池以及清水池，所述三次沉淀池與污泥泵之間設有第一清理管，所述三次沉淀池與污泥收集裝置之間設有第二清理管；其中，還包括第一凈化單元和第二凈化單元，分別設置于第一清理管和第二清理管上，用于清理第一清理管和第二清理管內積累的沉淀物。
采用上述的一種廢水資源化處理系統，可以廢水、污水中所含的污染物質從水中分離去除，將有害的物質轉化為無害的物質、有用的物質，水則得到凈化，并使資源得到充分利用，在處理時按照一級處理、二級處理、深度處理依次對廢水進行處理，一級處理采用一級處理單元進行處理，其中，一級處理單元包括依次連接的格柵、廢水收集池以及初級沉淀池，格柵用于截流廢水中的大塊物質以保證后續各種水泵、管道、設備的正常運行，廢水收集池用于收集廢水，初級沉淀池用于將廢水中的懸浮物盡可能的沉降去除，至少去除廢水中50％的懸浮物，二級處理單元包括相互連接的曝氣池以及二次沉淀池，曝氣池內設有曝氣風機和曝氣裝置并通過曝氣風機和曝氣裝置向曝氣池內供氧，曝氣池通過微生物的新陳代謝將廢水中的污染物變?yōu)镃O2和H2O，并將反應后的廢水送入二次沉淀池沉淀；在進行二級處理的同時污泥處理單元同時開啟，污泥處理單元包括污泥收集池和污泥處理池，污泥收集池與二次沉淀池之間設有污泥收集裝置，污泥收集池和污泥處理池之間設有污泥泵，通過污泥收集裝置將二次沉淀池中的泥質收集到污泥收集池中，并通過污泥泵輸送到污泥處理池中進行處理；深度處理單元對廢水進行深度處理，深度處理單元包括相互連接的三次沉淀池以及清水池，三次沉淀池用于收集經過二級處理后的廢水并對其進消毒、沉淀處理，并將處理達到的達標水收集到清水池中，同時，通過在三次沉淀池與污泥泵之間設有第一清理管，并在三次沉淀池與污泥收集裝置之間設有第二清理管，可以通過第一清理管將三次沉淀池中的水對污泥泵進行沖洗，防止污泥泵堵塞，通過第二清理管可以將三次沉淀池中的水對污泥收集裝置進行沖洗，防止污泥收集裝置堵塞，影響廢水的處理；通過在第一清理管設有第一凈化單元，在第二清理管上設有第二凈化單元，可以將第一清理管和第二清理管內積累的沉淀物快速清理，防止第一清理管和第二清理管堵塞。
進一步的，所述第一凈化單元包括：第一清洗管，設置于第一清理管上并與清水池連接，所述第一清理管與清水池之間設有第一控制閥，所述第一清洗管與第一清理管連接的兩端上分別設有第二控制閥和第三控制閥，且第一清理管上還設有第一調節閥和第二調節閥；第一儲液箱，其內部?jī)?chǔ)存有清洗液，所述第一儲液箱與第一清洗管之間設有第四控制閥；其中，還包括第一控制器，第一控制器分別與第一控制閥、第二控制閥、第三控制閥、第四控制閥、第一調節閥以及第二調節閥連接，并控制第一控制閥、第二控制閥、第三控制閥、第四控制閥、第一調節閥以及第二調節閥的開啟、關閉。
在對污泥泵進行清洗時，第一控制器控制第一調節閥和第二調節閥關閉，阻斷第三沉淀池向污泥泵的供水，同時控制第一控制閥開啟，將清水池內的水導入到第一清洗管內，再控制第二控制閥和第三控制閥開啟，使水在循環泵的作用下在第一清洗管和第一清理管內循環，持續對第一清理管進行清洗，通過設有第一儲液箱，第一儲液箱內儲存有清洗液，第一控制器控制第四控制閥開啟，將清洗液添加到水中，清洗液與水混合后形成去除沉淀物的混合液，混合液在循環泵的作用下在第一清洗管和第一清理管內循環，持續對第一清理管內的沉淀物進行清洗。
進一步的：所述第一凈化單元還包括：第一檢測機構，設置于第一清理管上，用于檢測第一清理管內液體的流量；第二檢測機構，設置于第一清理管上，用于檢測第一清理管內的水壓；其中，還包括第一對比裝置，所述第一對比裝置與第一控制器連接，用于接收第一檢測機構和第二檢測機構發送的流量數值和水壓數值，并將接收的數值與設定的數值進行對比，再將對比結果發送至第一控制器內。
通過在第一清理管上設有第一檢測機構，第一檢測機構為流量計，可以對一清理管內的流量進行檢測，通過在第一清理管上設置第二檢測機構，第二檢測機構為水壓傳感器，可以對第一清理管內的水壓緊檢測，同時，通過設有第一對比裝置，第一對比裝置用于接收第一檢測機構和第二檢測機構發送的流量數值和水壓數值，且第一對比裝置內預先設置有正常情況下第一清理管內的流量數值和水壓數值，第一對比裝置將接收的流量數值和水壓數值與設定的數值進對比，并將對比結果發送至第一控制器內，第一控制器根據對比結果判斷第一清理管是否需要清理，并控制相應的控制閥開啟或關閉。
進一步的，所述第一清理管上設有與二次沉淀池連接的第一回水管，所述第一回水管上設有第五控制閥，所述第五控制閥與第一控制器連接。
通過在第一清理管上安裝有與第二沉淀池連接的第一回水管，當?shù)谝磺謇砉軆?nèi)的沉淀物清理完成后，第一清理管和第一清洗管內清洗產生的廢水輸送到二次沉淀池中，對清洗廢水進行二級處理，從而對廢水進行再次利用，提高了水資源的利用率。
進一步的，所述第二凈化單元包括：第二清洗管，設置于第二清理管上并與清水池連接，所述第二清理管與清水池之間設有第六控制閥，所述第二清洗管與第一清理管連接的兩端上分別設有第七控制閥和第八控制閥，且第二清理管上還設有第三調節閥和第四調節閥；第二儲液箱，其內部?jī)?chǔ)存有清洗液，所述第二儲液箱與第二清洗管之間設有第九控制閥；其中，還包括第二控制器，第二控制器分別與第六控制閥、第七控制閥、第八控制閥、第九控制閥、第三調節閥以及第四調節閥連接，并控制第六控制閥、第七控制閥、第八控制閥、第九控制閥、第三調節閥以及第四調節閥的開啟、關閉。
在對污泥收集裝置進行清洗時，第二控制器控制第三調節閥和第四調節閥關閉，阻斷第三沉淀池向污泥泵的供水，同時控制第六控制閥開啟，將清水池內的水導入到第二清洗管內，再控制第七控制閥和第八控制閥開啟，使水在循環泵的作用下在第二清洗管和第二清理管內循環，持續對第二清理管進行清洗，通過設有第二儲液箱，第二儲液箱內儲存有清洗液，第二控制器控制第九控制閥開啟，將清洗液添加到水中，清洗液與水混合后形成去除沉淀物的混合液，混合液在循環泵的作用下在第二清洗管和第二清理管內循環，持續對第二清理管內的沉淀物進行清洗。
進一步的，所述第二凈化單元還包括；第三檢測機構，設置于第二清理管上，用于檢測第一清理管內液體的流量；第四檢測機構，設置于第二清理管上，用于檢測第一清理管內的水壓；其中，還包括第二對比裝置，所述第二對比裝置與第二控制器連接，用于接收第三檢測機構和第四檢測機構發送的流量數值和水壓數值，并將接收的數值與設定的數值進行對比，再將對比結果發送至第二控制器內。
通過在第二清理管上設有第三檢測機構，第三檢測機構為流量計，可以對二清理管內的流量進行檢測，通過在第二清理管上設置第四檢測機構，第四檢測機構為水壓傳感器，可以對第二清理管內的水壓緊檢測，同時，通過設有第二對比裝置，第二對比裝置用于接收第三檢測機構和第四檢測機構發送的流量數值和水壓數值，且第二對比裝置內預先設置有正常情況下第二清理管內的流量數值和水壓數值，第二對比裝置將接收的流量數值和水壓數值與設定的數值進對比，并將對比結果發送至第二控制器內，第二控制器根據對比結果判斷第二清理管是否需要清理，并控制相應的控制閥開啟或關閉。
進一步的，所述第二清理管上設有與二次沉淀池連接的第二回水管，所述第二回水管上設有第十控制閥，所述第十控制閥與第二控制器連接。
通過在第二清理管上安裝有與第二沉淀池連接的第二回水管，當?shù)诙謇砉軆?nèi)的沉淀物清理完成后，將第二清理管和第二清洗管內清洗產生的廢水輸送到二次沉淀池中，對清洗廢水進行二級處理，從而對廢水進行再次利用，回收完成后關閉第十控制閥，提高了水資源的利用率，在對廢水進行回收時，通過水泵對回收的廢水進行抽吸。
進一步的，所述第一儲液箱和第二儲液箱內均設有液位檢測裝置，用于檢測第一儲液箱和第二儲液箱內清洗液的液位，且第一儲液箱和第二儲液箱上還設有報警裝置，所述報警裝置與液位檢測裝置連接。
通過在第一儲液箱和第二內設置液位檢測裝置，可以隨時檢測第一儲液箱和第二儲液箱內清洗液的液位，同時，通過在第一儲液箱和第二儲液箱上安裝報警裝置，當液位檢測裝置檢測到第一儲液箱或者第二儲液箱內的液位低于一定高度時，報警裝置會發出警報，提醒周?chē)墓ぷ魅藛T添加清洗液。
本發明的有益效果是：
1、通過第一清理管將三次沉淀池中的水對污泥泵進行沖洗，防止污泥泵堵塞，通過第二清理管可以將三次沉淀池中的水對污泥收集裝置進行沖洗，防止污泥收集裝置堵塞，影響廢水的處理，通過在第一清理管設有第一凈化單元，在第二清理管上設有第二凈化單元，可以將第一清理管和第二清理管內積累的沉淀物快速清理，防止第一清理管和第二清理管堵塞；
2、通過在第三沉淀池和污泥泵、第三沉淀池和污泥收集裝置之間均設有備用管道，在對第一清洗管和第一清理管清洗時通過備用管道可以繼續對污泥泵進行沖洗，使污泥沖洗與第一清理管的清洗可以同步進行，同時，在對第二清洗管和第二清理管清洗時通過備用管道可以繼續對污泥收集裝置進行沖洗，使污泥沖洗工作與第一清理管的清洗工作可以同步進行；
3、通過在第一儲液箱和第二內設置液位檢測裝置，可以隨時檢測第一儲液箱和第二儲液箱內清洗液的液位，同時，通過在第一儲液箱和第二儲液箱上安裝報警裝置，當液位檢測裝置檢測到第一儲液箱或者第二儲液箱內的液位低于一定高度時，報警裝置會發出警報，提醒周?chē)墓ぷ魅藛T添加清洗液。
（發明人：鄭靈兵;王虎;陳艷珍;何祟祟）
