公布日：2022.07.15
申請日：2022.05.17
分類號：B01D29/03(2006.01)I;B01D29/35(2006.01)I;B01D29/56(2006.01)I;B01D29/64(2006.01)I;B01D29/72(2006.01)I;B01D29/94(2006.01)I;
B01D29/96(2006.01)I
摘要

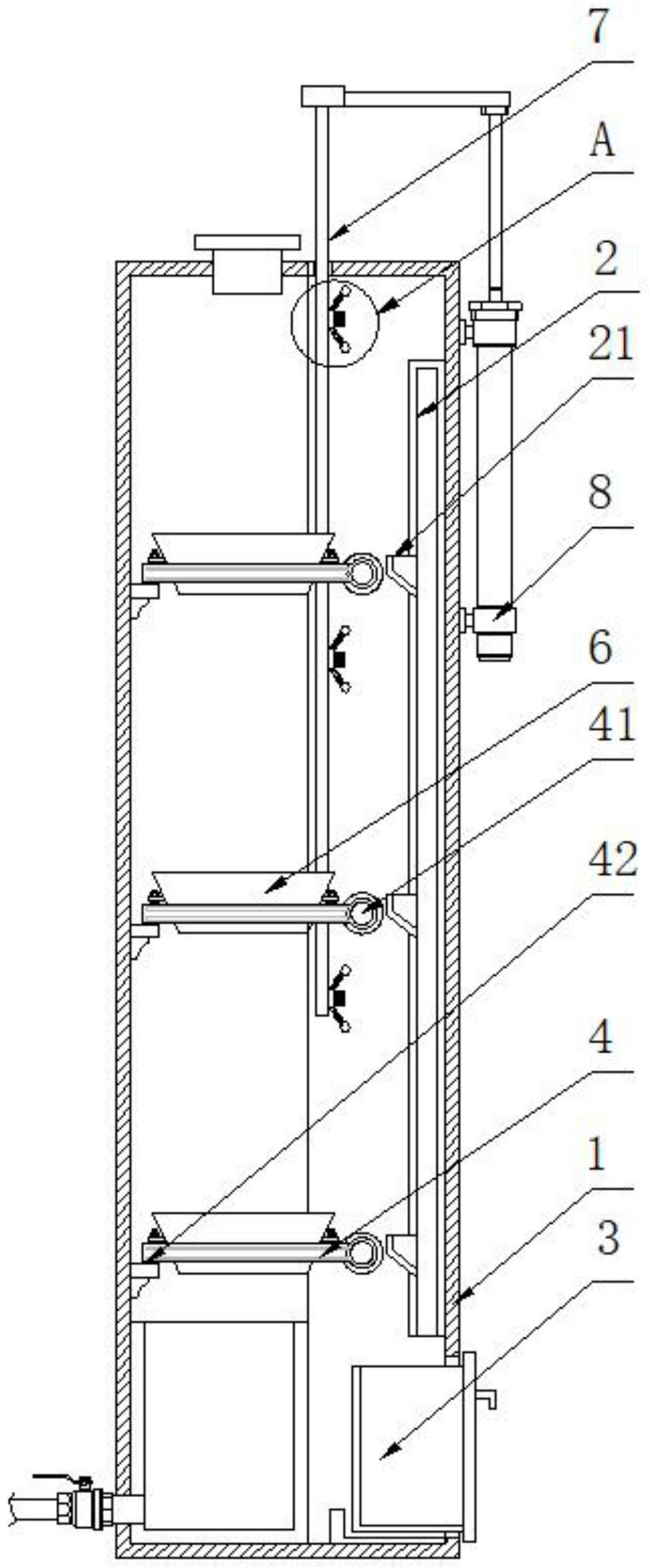

本發明公開了工業廢水多級凈化處理系統，包括過濾箱體，所述過濾箱體內腔的左右兩側分別設為過濾腔和濾渣收集腔，過濾腔的中部從上到下依次設有多組過濾機構，過濾腔的底部設有廢水收集桶，且廢水收集桶設于過濾機構的下方，濾渣收集腔的右部設有濾渣下料管道，且濾渣下料管道的左側連通有多組濾渣收集斗，濾渣收集腔的左部設有清理機構，涉及廢水處理技術領域，通過第一電推桿帶動齒桿與齒輪嚙合，進而齒輪帶動轉動軸連接的濾網架轉動，并帶動倒錐型接水筒翻轉，并使倒錐型接水筒的右側位于濾渣收集斗處，實現自動排除廢渣的功能，無需工人拆卸清理內部廢渣，減少人力成本，提高了過濾的工作效率。
權利要求書
1.工業廢水多級凈化處理系統，包括過濾箱體，其特征在于，所述過濾箱體內腔的左右兩側分別設為過濾腔和濾渣收集腔；過濾腔的中部從上到下依次設有多組過濾機構，過濾腔的底部設有廢水收集桶，且廢水收集桶設于過濾機構的下方，廢水收集桶用于接取過濾機構過濾后的水體；濾渣收集腔的右部設有濾渣下料管道，且濾渣下料管道的左側連通有多組濾渣收集斗；濾渣收集腔的左部設有清理機構，清理機構用于對過濾機構進行排堵。
2.根據權利要求1所述的工業廢水多級凈化處理系統，其特征在于，過濾機構包括濾網架、傳動組件以及設置在濾網架中部的過濾組件；所述濾網架的右側固定連接有轉動軸，且濾網架通過轉動軸與過濾箱體內部的右側轉動連接；所述過濾箱體內部的左側固定連接有多組承接塊，且濾網架下部的左端與承接塊相接觸，所述承接塊用于對濾網架進行支撐。
3.根據權利要求2所述的工業廢水多級凈化處理系統，其特征在于，傳動組件設于所述過濾箱體的前側，傳動組件包括第一電推桿、齒桿和齒輪；所述齒桿通過滑動組件與過濾箱體的前側滑動連接，且齒桿與齒輪嚙合傳動；所述第一電推桿與過濾箱體的前側固定連接，且第一電推桿的輸出端通過連接板與齒桿固定連接。
4.根據權利要求3所述的工業廢水多級凈化處理系統，其特征在于，所述轉動軸的前端通過密封軸承貫穿于過濾箱體的前側，且齒輪與轉動軸的前端固定連接。
5.根據權利要求1所述的工業廢水多級凈化處理系統，其特征在于，清理構件包括清理架和第二電推桿；所述第二電推桿與過濾箱體的上部固定連接，所述清理架的上部貫穿于過濾箱體的上部，且第二電推桿的輸出端通過連接架與清理架的上部固定連接；所述清理架的兩側通過滑動組件與過濾箱體內腔的前后兩側滑動連接。
6.根據權利要求5所述的工業廢水多級凈化處理系統，其特征在于，所述清理架的中部從上到下依次設有多組毛刷板；所述毛刷板的上下兩側均傾斜設置彈簧，且彈簧的另一端固定連接有震動珠。
7.根據權利要求6所述的工業廢水多級凈化處理系統，其特征在于，過濾組件包括倒錐型接水筒，且倒錐型接水筒的上部設有擋水沿；所述倒錐型接水筒的內部設有倒錐型濾網筒,且倒錐型濾網筒的上口處與擋水沿的內側固定連接；所述倒錐型接水筒底部的前后兩側固定連接有齒板，且震動珠與齒板的齒牙處接觸。
8.根據權利要求1所述的工業廢水多級凈化處理系統，其特征在于，濾渣收集腔的底部設有濾渣收集桶，且濾渣收集桶設于濾渣下料管道的下方，所述濾渣收集桶與過濾箱體的底部活動設置。
發明內容
本發明旨在至少解決現有技術中存在的技術問題之一；為此，本發明提出了工業廢水多級凈化處理系統，用于解決現有的工業廢水多級凈化處理系統，無法快速有效地對過濾網上的雜質進行清理，致使過濾網易被堵塞，通過人工進行拆卸再清洗，浪費工作時間，增加工人勞動強度，降低工作效率的技術問題。
為實現上述目的，根據本發明的第一方面的實施例提出工業廢水多級凈化處理系統，包括過濾箱體，所述過濾箱體內腔的左右兩側分別設為過濾腔和濾渣收集腔；
過濾腔的中部從上到下依次設有多組過濾機構，過濾腔的底部設有廢水收集桶，且廢水收集桶設于過濾機構的下方，廢水收集桶用于接取過濾機構過濾后的水體；
濾渣收集腔的右部設有濾渣下料管道，且濾渣下料管道的左側連通有多組濾渣收集斗；
濾渣收集腔的左部設有清理機構，清理機構用于對過濾機構進行排堵。
優選的，過濾機構包括濾網架、傳動組件以及設置在濾網架中部的過濾組件；
所述濾網架的右側固定連接有轉動軸，且濾網架通過轉動軸與過濾箱體內部的右側轉動連接；
所述過濾箱體內部的左側固定連接有多組承接塊，且濾網架下部的左端與承接塊相接觸，所述承接塊用于對濾網架進行支撐。
優選的，傳動組件設于所述過濾箱體的前側，傳動組件包括第一電推桿、齒桿和齒輪；
所述齒桿通過滑動組件與過濾箱體的前側滑動連接，且齒桿與齒輪嚙合傳動；
所述第一電推桿與過濾箱體的前側固定連接，且第一電推桿的輸出端通過連接板與齒桿固定連接；
優選的，所述轉動軸的前端通過密封軸承貫穿于過濾箱體的前側，且齒輪與轉動軸的前端固定連接。
優選的，清理構件包括清理架和第二電推桿；
所述第二電推桿與過濾箱體的上部固定連接，所述清理架的上部貫穿于過濾箱體的上部，且第二電推桿的輸出端通過連接架與清理架的上部固定連接；
所述清理架的兩側通過滑動組件與過濾箱體內腔的前后兩側滑動連接。
優選的，所述清理架的中部從上到下依次設有多組毛刷板；
所述毛刷板的上下兩側均傾斜設置彈簧，且彈簧的另一端固定連接有震動珠。
優選的，過濾組件包括倒錐型接水筒，且倒錐型接水筒的上部設有擋水沿；
所述倒錐型接水筒的內部設有倒錐型濾網筒,且倒錐型濾網筒的上口處與擋水沿的內側固定連接；
所述倒錐型接水筒底部的前后兩側固定連接有齒板，且震動珠與齒板的齒牙處接觸。
優選的，濾渣收集腔的底部設有濾渣收集桶，且濾渣收集桶設于濾渣下料管道的下方，所述濾渣收集桶與過濾箱體的底部活動設置。
與現有技術相比，本發明的有益效果是：通過第一電推桿帶動齒桿與齒輪嚙合，進而齒輪帶動轉動軸連接的濾網架轉動，并帶動倒錐型接水筒翻轉，并使倒錐型接水筒的右側位于濾渣收集斗處，實現自動排除廢渣的功能，無需工人拆卸清理內部廢渣，減少人力成本，提高了過濾的工作效率；
通過第二電推桿帶動清理架下移，毛刷板對倒錐型濾網筒的底部進行刮刷，同時毛刷板通過彈簧連接的彈簧與齒板的齒牙處接觸，并撞擊使倒錐型濾網筒內的廢渣震落，解決了過濾網易堵塞，影響過濾效率，且手動拆卸清洗過濾網，浪費時間，增加勞動強度的問題；
通過設置多組過濾機構進行多級過濾，提高設備的過凈化效果，且通過設置擋水沿阻擋水體的迸濺，有效地保障過濾箱體的清潔。
（發明人：楊向陽;楊勇;楊浩;楊永杰;陳永兵）
