公布日：2022.04.29
申請日：2021.12.30
分類號：C02F1/30(2006.01)I;B01F25/72(2022.01)I;B01F23/213(2022.01)I;B01F25/50(2022.01)I
摘要
本發明提供一種低溫等離子污水處理裝置及處理方法，涉及污水處理技術領域，其低溫等離子污水處理裝置包括裝置本體，所述裝置本體側端設置有進水口和出水口，所述裝置本體內的頂部位置均布設置有多個噴淋嘴，其底部設置有至少一個錐形池底，每個錐形池底設置有錐底回流口，所述錐底回流口回流并接入所述噴淋嘴；所述裝置本體側端直接安裝有低溫等離子反應器。本發明的低溫等離子反應器直接設置在裝置本體側端處，其產生的低溫等離子體直接與噴淋后形成的污水霧珠接觸、吸收和反應，極短的輸送距離可有效利用低溫等離子體中的短壽命活性粒子和長壽命活性粒子，整個處理裝置簡單可靠，等離子體中的活性粒子利用率高。
權利要求書

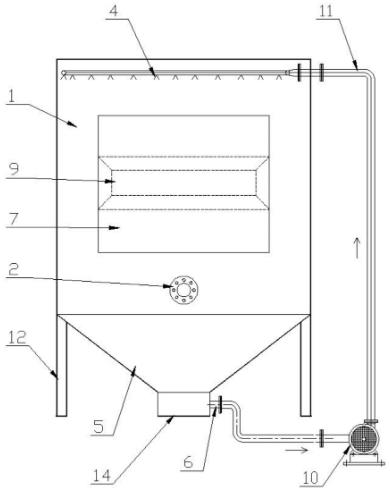

1.一種低溫等離子污水處理裝置，包括裝置本體(1)，所述裝置本體(1)側端設置有進水口(2)和出水口(3)，其特征在于，所述裝置本體(1)內的頂部位置均布設置有多個噴淋嘴(4)，其底部設置有至少一個錐形池底(5)，每個錐形池底(5)設置有錐底回流口(6)，所述錐底回流口(6)回流并接入所述噴淋嘴(2)；所述裝置本體(1)側端直接安裝有低溫等離子反應器(7)，所述低溫等離子反應器(7)產生的低溫等離子體中的長壽命活性粒子和短壽命活性粒子可直接進入所述裝置本體(1)內，所述裝置本體(1)一側設置有氣體出口(8)。
2.如權利要求1所述的低溫等離子污水處理裝置，其特征在于，所述等離子反應器(7)貼近安裝在所述裝置本體(1)的低溫等離子體進口(9)上。
3.如權利要求1所述的低溫等離子污水處理裝置，其特征在于，所述錐形池底(5)經回流泵(10)和噴淋管路(11)連接所述噴淋嘴(4)。
4.如權利要求1所述的低溫等離子污水處理裝置，其特征在于，所述裝置本體(1)整體呈長方體或圓柱體。
5.如權利要求1所述的低溫等離子污水處理裝置，其特征在于，所述裝置本體(1)底部設置有支撐立柱(12)；所述裝置本體(1)內設置有與所述出水口(3)對應的出水圍堰(13)。
6.如權利要求1所述的低溫等離子污水處理裝置，其特征在于，所述錐形池底(5)設置有緩存區(14)，所述錐底回流口(6)設置在所述緩存區(14)上。
7.如權利要求1所述的低溫等離子污水處理裝置，其特征在于，所述進水口(2)與所述低溫等離子反應器(7)同側設置，所述出水口(3)和所述氣體出口(8)同側設置。
8.一種低溫等離子污水處理裝置的處理方法，基于權利要求1-7任一項所述的低溫等離子污水處理裝置實現，其特征在于，低溫等離子污水處理裝置的低溫等離子反應器(7)盡可能地貼近設置在裝置本體(1)側端，使所述低溫等離子反應器(7)產生的低溫等離子體中的長壽命活性粒子和短壽命活性粒子，可直接進入所述裝置本體(1)內；污水經進水口(2)進入錐形池底(5)后，經錐底回流口(6)和噴淋嘴(2)轉為污水霧珠，與來自所述低溫等離子反應器(7)的低溫等離子體接觸、吸收和反應，污水霧珠降落至水中后繼續發生反應，并經回流泵(10)循環持續處理，實現等離子體污水處理。
9.如權利要求8所述的一種低溫等離子污水處理裝置的處理方法，其特征在于，所述錐底回流口(6)經回流泵(10)和噴淋管路(11)連接所述噴淋嘴(4)。
10.如權利要求9所述的一種低溫等離子污水處理裝置的處理方法，其特征在于，所述低溫等離子反應器(7)產生的低溫等離子從低溫等離子體進口(9)進入裝置本體(1)后與污水霧珠反應，余下氣體從氣體出口(8)排出。
發明內容
(一)要解決的技術問題
本發明要解決的技術問題是提供一種低溫等離子污水處理裝置及處理方法，其低溫等離子反應器盡可能地貼近設置在裝置本體側端，使所述低溫等離子反應器產生的低溫等離子體中的長壽命活性粒子和短壽命活性粒子，可直接進入所述裝置本體內，與噴淋后的污水霧珠充分反應。
(二)技術方案
為解決上述技術問題，本發明提供一種低溫等離子污水處理裝置及處理方法，其低溫等離子污水處理裝置包括裝置本體，所述裝置本體側端設置有進水口和出水口，所述裝置本體內的頂部位置均布設置有多個噴淋嘴，其底部設置有至少一個錐形池底，每個錐形池底設置有錐底回流口，所述錐底回流口回流并接入所述噴淋嘴；所述裝置本體側端直接安裝有低溫等離子反應器，所述等離子反應器貼近安裝在所述裝置本體的低溫等離子體進口上，其產生的低溫等離子體中的長壽命活性粒子和短壽命活性粒子可直接進入所述裝置本體內，所述裝置本體一側設置有氣體出口。
傳統的等離子污水處理裝置產生等離子體須經過風機、風機管路、曝氣管路等，此過程長，無法有效利用短壽命活性粒子；而在本技術方案中，所述低溫等離子反應器與所述裝置本體的距離盡可能短，產生的低溫等離子體中的長壽命活性粒子和短壽命活性粒子可直接進入所述裝置本體內，保證噴淋形成的污水霧珠充分吸收各活性粒子。
進一步的，所述錐形池底經回流泵和噴淋管路連接所述噴淋嘴。
進一步的，所述裝置本體整體呈長方體或圓柱體。
進一步的，所述裝置本體底部設置有支撐立柱；所述裝置本體內設置有與所述出水口對應的出水圍堰。
進一步的，所述錐形池底設置有緩存區，所述錐底回流口設置在所述緩存區上。
進一步的，所述進水口與所述低溫等離子反應器同側設置，所述出水口和所述氣體出口同側設置。
進一步的，本技術方案還提供一種低溫等離子污水處理裝置的處理方法，基于上述低溫等離子污水處理裝置實現，低溫等離子污水處理裝置的低溫等離子反應器盡可能地貼近設置在裝置本體側端，使所述低溫等離子反應器產生的低溫等離子體中的長壽命活性粒子和短壽命活性粒子，可直接進入所述裝置本體內；污水經進水口進入錐形池底后，經錐底回流口和噴淋嘴轉為污水霧珠，與來自所述低溫等離子反應器的低溫等離子體接觸、吸收和反應，污水霧珠降落至水中后繼續發生反應，并經回流泵循環持續處理，實現等離子體污水處理；其中，所述錐底回流口經回流泵和噴淋管路連接所述噴淋嘴。
進一步的，所述低溫等離子反應器產生的低溫等離子從低溫等離子體進口進入裝置本體后與污水霧珠反應，余下氣體從氣體出口排出。
(三)有益效果
本發明低溫等離子污水處理裝置及處理方法，具備如下優點：1、低溫等離子反應器直接設置在裝置本體側端處，其產生的低溫等離子體直接與噴淋后形成的污水霧珠接觸、吸收和反應，極短的輸送距離可有效利用低溫等離子體中的短壽命活性粒子和長壽命活性粒子；2、噴淋形成的大量污水霧珠有極高的比表面積，可充分吸收低溫等離子體中各活性粒子。
（發明人：周春江;王聰女;關彥豐;顏建卜）
