公布日：2022.08.02
申請日：2022.04.28
分類號：B01D25/12(2006.01)I;B01D25/34(2006.01)I
摘要
本發明公開了一種含抗生素畜禽廢水的智能處理設備，涉及廢水處理相關技術領域，包括壓濾板、主導軌、機架、推板小車，壓濾板置于主導軌和機架之間構成的滑動區域內，推板小車在動力作用下可沿著主導軌做直線運動，所述壓濾板的外部設置有側延伸板。本發明根據壓濾板表面上附著的未脫離的污泥的重量對擠壓組件產生不同程度的壓力并推動擠壓組件向前運動將撞擊組件向上頂起至不同高度，通過撞擊組件對側延伸板施加不同程度的撞擊力，以便于壓濾板表面附著的污泥受震動而脫落，進一步的，在使用時可在副導軌上設置線性的若干組的擠壓組件和撞擊組件的配合區域，從而可通過撞擊組件的多次的不同程度的震動擊打來促使壓濾板上的污泥完全脫落。
權利要求書

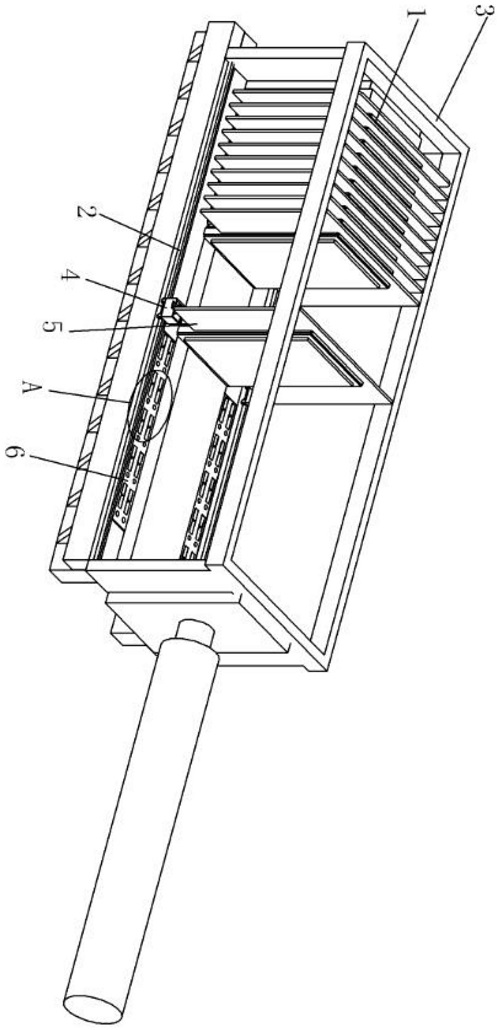

1.一種含抗生素畜禽廢水的智能處理設備，包括壓濾板(1)、主導軌(2)、機架(3)、推板小車(4)，壓濾板(1)置于主導軌(2)和機架(3)之間構成的滑動區域內，推板小車(4)在動力作用下可沿著主導軌(2)做直線運動，其特征在于：所述壓濾板(1)的外部設置有側延伸板(5)，所述主導軌(2)的內側固定連接有副導軌(6)，所述副導軌(6)的上表面開設有滑槽(7)和配合孔(8)，相鄰的滑槽(7)和配合孔(8)之間連通成腔體，所述腔體內部設置有擠壓組件(9)和撞擊組件(10)；所述推板小車(4)上設置有推板(11)，推板(11)和推板小車(4)的內壁之間設置有感應彈簧(12)，所述推板(11)的內側表面設置有推壓感應組件(13)，所述推壓感應組件(13)的下端設置有推壓板(14)；所述推板(11)推動壓濾板(1)和側延伸板(5)向前移動時，推壓感應組件(13)受力而發生角度變化使得推壓板(14)與擠壓組件(9)之間產生壓力，所述推壓板(14)與擠壓組件(9)之間產生壓力以使得推壓板(14)推動擠壓組件(9)沿著滑槽(7)向前運動，所述擠壓組件(9)沿著滑槽(7)向前運動以使得撞擊組件(10)受擠壓而從配合孔(8)中向外彈出與側延伸板(5)發生碰撞。
2.根據權利要求1所述的一種含抗生素畜禽廢水的智能處理設備，其特征在于：所述推板(11)遠離感應彈簧(12)的一側固定連接有拉簧(15)，所述拉簧(15)遠離推板(11)的一端固定連接在推板小車(4)的內部右端；所述推板小車(4)的兩側開設有導動槽口(16)，導動槽口(16)的內部滑動連接有導動桿(17)，導動桿(17)與推板(11)轉動連接。
3.根據權利要求1所述的一種含抗生素畜禽廢水的智能處理設備，其特征在于：所述擠壓組件(9)包括摩擦板(901)、連接架(902)、弧形擠壓架(903)和復位彈簧(904)，所述復位彈簧(904)固定設于腔體的右側壁上，復位彈簧(904)與弧形擠壓架(903)固定連接，所述弧形擠壓架(903)與連接架(902)固定連接，所述連接架(902)遠離弧形擠壓架(903)的一端固定連接有摩擦板(901)。
4.根據權利要求3所述的一種含抗生素畜禽廢水的智能處理設備，其特征在于：所述摩擦板(901)的上表面的摩擦系數遠大于副導軌(6)上表面的摩擦系數，所述摩擦板(901)的上表面與滑槽(7)的上表面齊平。
5.根據權利要求1所述的一種含抗生素畜禽廢水的智能處理設備，其特征在于：所述撞擊組件(10)包括擠壓端塊(1001)、導向連桿(1002)、撞擊環塊(1003)和連接彈簧(1004)，所述擠壓端塊(1001)與弧形擠壓架(903)表面活動接觸，擠壓端塊(1001)的上表面固定連接有導向連桿(1002)，所述導向連桿(1002)遠離擠壓端塊(1001)的一端固定連接有連接彈簧(1004)，所述連接彈簧(1004)遠離導向連桿(1002)的一端固定連接有撞擊環塊(1003)，撞擊環塊(1003)的上端同樣固定連接有連接彈簧(1004)，連接彈簧(1004)的上端固定連接有撞擊環塊(1003)。
6.根據權利要求1所述的一種含抗生素畜禽廢水的智能處理設備，其特征在于：所述推壓感應組件(13)包括第一連桿(1301)、第二連桿(1302)、擠壓彈簧(1303)、中心銷(1304)、第一調整架(1305)、第二調整架(1306)、第三調整架(1307)、伸縮連桿(1308)和擠壓彈簧(1309)，所述第一調整架(1305)設置在推板(11)靠近副導軌(6)的側表面，第一調整架(1305)與第一連桿(1301)的上端活動連接，所述第二調整架(1306)設置在推板小車(4)靠近副導軌(6)的側表面，所述第二調整架(1306)與第二連桿(1302)的上端活動連接，所述中心銷(1304)固定設置在推板小車(4)的外側表面；第一連桿(1301)和第二連桿(1302)的桿體中心孔內均轉動連接有中心銷(1304)，所述第一連桿(1301)和第二連桿(1302)的下端均固定連接有伸縮連桿(1308)，伸縮連桿(1308)的伸縮桿上套設有擠壓彈簧(1303)，所述伸縮連桿(1308)的伸縮桿下端為鉸接端頭，所述推壓板(14)的兩側對稱設置有第三調整架(1307)，第三調整架(1307)通過鉸接端頭與伸縮連桿(1308)活動連接。
7.根據權利要求6所述的一種含抗生素畜禽廢水的智能處理設備，其特征在于：所述推壓感應組件(13)還包括第一磁性環(1310)和第二磁性環(1309)，所述伸縮連桿(1308)的固定桿體下方設有第一磁性環(1310)，所述鉸接端頭的上方設置有第二磁性環(1309)，第一磁性環(1310)和第二磁性環(1309)的相對面的磁性相反。
8.根據權利要求3或6所述的一種含抗生素畜禽廢水的智能處理設備，其特征在于：所述摩擦板(901)與推壓板(14)的外形尺寸相同，摩擦板(901)的寬度與滑槽(7)的寬度相適配。
9.根據權利要求8所述的一種含抗生素畜禽廢水的智能處理設備，其特征在于：所述摩擦板(901)沿滑槽(7)移動最大距離時，弧形擠壓架(903)將撞擊組件(10)擠壓推動至最大高度。
發明內容
(一)解決的技術問題
針對現有技術的不足，本發明提供了一種含抗生素畜禽廢水的智能處理設備，解決了現有的板式壓濾機在對含抗生素的畜禽廢水形成的污泥進行壓濾時濾餅脫離不完全，需要后續人工對濾板進行敲打，使用比較不方便的問題。
(二)技術方案
為實現以上目的，本發明通過以下技術方案予以實現：
一種含抗生素畜禽廢水的智能處理設備，包括壓濾板、主導軌、機架、推板小車，壓濾板置于主導軌和機架之間構成的滑動區域內，推板小車在動力作用下可沿著主導軌做直線運動，所述壓濾板的外部設置有側延伸板，所述主導軌的內側固定連接有副導軌，所述副導軌的上表面開設有滑槽和配合孔，相鄰的滑槽和配合孔之間連通成腔體，所述腔體內部設置有擠壓組件和撞擊組件,請參考圖10，其中側延伸板的下端向下突出至與副導軌之間留有約一個撞擊環塊的高度，從而便于撞擊組件和側延伸板更順暢的配合使用；
所述推板小車上設置有推板，推板和推板小車的內壁之間設置有感應彈簧，所述推板的內側表面設置有推壓感應組件，所述推壓感應組件的下端設置有推壓板；
所述推板推動壓濾板和側延伸板向前移動時，推壓感應組件受力而發生角度變化使得推壓板與擠壓組件之間產生壓力，所述推壓板與擠壓組件之間產生壓力以使得推壓板推動擠壓組件沿著滑槽向前運動，所述擠壓組件沿著滑槽向前運動以使得撞擊組件受擠壓而從配合孔中向外彈出與側延伸板發生碰撞。
可選的，所述推板遠離感應彈簧的一側固定連接有拉簧，所述拉簧遠離推板的一端固定連接在推板小車的內部右端；
所述推板小車的兩側開設有導動槽口，導動槽口的內部滑動連接有導動桿，導動桿與推板轉動連接。
可選的，所述擠壓組件包括摩擦板、連接架、弧形擠壓架和復位彈簧，所述復位彈簧固定設于腔體的右側壁上，復位彈簧與弧形擠壓架固定連接，所述弧形擠壓架與連接架固定連接，所述連接架遠離弧形擠壓架的一端固定連接有摩擦板。
可選的，所述摩擦板的上表面的摩擦系數遠大于副導軌上表面的摩擦系數，所述摩擦板的上表面與滑槽的上表面齊平。
可選的，所述撞擊組件包括擠壓端塊、導向連桿、撞擊環塊和連接彈簧，所述擠壓端塊與弧形擠壓架表面活動接觸，擠壓端塊的上表面固定連接有導向連桿，所述導向連桿遠離擠壓端塊的一端固定連接有連接彈簧，所述連接彈簧遠離導向連桿的一端固定連接有撞擊環塊，撞擊環塊的上端同樣固定連接有連接彈簧，連接彈簧的上端固定連接有撞擊環塊。
可選的，所述推壓感應組件包括第一連桿、第二連桿、擠壓彈簧、中心銷、第一調整架、第二調整架、第三調整架、伸縮連桿和擠壓彈簧，所述第一調整架設置在推板靠近副導軌的側表面，第一調整架與第一連桿的上端活動連接，所述第二調整架設置在推板小車靠近副導軌的側表面，所述第二調整架與第二連桿的上端活動連接，所述中心銷固定設置在推板小車的外側表面；
第一連桿和第二連桿的桿體中心孔內均轉動連接有中心銷，所述第一連桿和第二連桿的下端均固定連接有伸縮連桿，伸縮連桿的伸縮桿上套設有擠壓彈簧，所述伸縮連桿的伸縮桿下端為鉸接端頭，所述推壓板的兩側對稱設置有第三調整架，第三調整架通過鉸接端頭與伸縮連桿活動連接。
可選的，所述推壓感應組件還包括第一磁性環和第二磁性環，所述伸縮連桿的固定桿體下方設有第一磁性環，所述鉸接端頭的上方設置有第二磁性環，第一磁性環和第二磁性環的相對面的磁性相反。
可選的，所述摩擦板與推壓板的外形尺寸相同，摩擦板的寬度與滑槽的寬度相適配。
可選的，所述摩擦板沿滑槽移動最大距離時，弧形擠壓架將撞擊組件擠壓推動至最大高度。
(三)有益效果
本發明提供了一種含抗生素畜禽廢水的智能處理設備，具備以下有益效果：本發明通過設置側延伸板、擠壓組件、撞擊組件、感應彈簧和推壓感應組件，在推板小車通過推板推動壓濾板和側延伸板向前運動的過程中，推壓感應組件根據壓濾板表面上附著的未脫離的污泥的重量對擠壓組件產生不同程度的壓力并推動擠壓組件向前運動將撞擊組件向上頂起至不同高度，于是通過撞擊組件對側延伸板施加不同程度的撞擊力，以便于壓濾板表面附著的污泥受震動而脫落，進一步的，在使用時可在副導軌上設置線性的若干組的擠壓組件和撞擊組件的配合區域，從而可通過撞擊組件的多次的不同程度的震動擊打來促使壓濾板上的污泥完全脫落。
（發明人：尹浩;袁惠新）
