公布日：2022.04.12
申請日：2020.07.02
分類號：E03F1/00(2006.01)I;E03F3/02(2006.01)I;E03F3/04(2006.01)I
摘要
本發明提供了一種單向動力出水的污水處理裝置，包括：污水處理單元和氣源，污水處理單元包括：第一處理區域、第二處理區域，第一處理區域分別與第二處理區域和排污管道相連通；第二處理區域和外界相連通；氣源與第二處理區域相連通。本發明有效的避免了技術中對于由第一處理區域輸入的污水直接進入排污管道予以輸出的結構設計所存在在雨天時極易造成自然水體嚴重污染，或者污水處理設施處理壓力過大、資源浪費等技術缺陷，能夠達到在不需要污水排放時對污水進行調蓄的技術效果，具有結構簡單、操作方便及適用性廣的特點。
權利要求書
1.一種單向動力出水的污水處理裝置，其特征在于，所述裝置包括：污水處理單元和氣源(120)；所述污水處理單元包括：第一處理區域(20)、第二處理區域(40)，所述第一處理區域(20)分別與所述第二處理區域(40)和排污管道(30)相連通,在所述排污管道(30)上設置有第一開關(121)；所述第二處理區域(40)和外界相連通；所述氣源(120)與所述第二處理區域(40)相連通；在所述第二處理區域(40)進水時，所述第一開關(121)處于關閉狀態，所述第一處理區域(20)中的污水在重力作用下流入所述第二處理區域(40)，在所述第二處理區域(40)出水時，所述第一開關(121)處于開啟狀態，由所述氣源(120)向所述第二處理區域(40)內充入空氣，使得空氣壓力作用下將第二處理區域(40)中的污水排至所述第一處理區域(20)，并由所述排污管道(30)排出。
2.如權利要求1所述的單向動力出水的污水處理裝置，其特征在于，所述第一處理區域(20)包括：重力口(160)，與所述第二處理區域(40)相連通；排污口(170)，與所述排污管道(30)相連通，且所述排污口(170)的底標高，高于所述重力口(160)的頂標高；在所述排污口(170)處設置有第一開關(121)；所述裝置還包括：導通管(50)，設置在所述第一處理區域(20)內，所述導通管(50)包括第一導通口(501)、第二導通口(502)；所述導通管(50)通過所述第二導通口(502)與所述重力口(160)相連通；所述第一導通口(501)的管口標高高于所述排污口(170)的底標高。
3.如權利要求1所述的單向動力出水的污水處理裝置，其特征在于，所述第一處理區域(20)包括：重力口(160)，與所述第二處理區域(40)相連通；排污口(170)，與所述排污管道(30)相連通，且所述排污口(170)的底標高，高于所述重力口(160)的頂標高；在所述排污口(170)處設置有第一開關(121)；所述裝置還包括：導通管(50)，設置在所述第一處理區域(20)內，所述導通管(50)包括第一導通口(501)、第二導通口(502)；所述導通管(50)通過所述第二導通口(502)與所述重力口(160)相連通；在所述重力口(160)處設置有第二開關(122)。
4.如權利要求1所述的單向動力出水的污水處理裝置，其特征在于：所述第一處理區域(20)設置有排污口(170)，所述排污口(170)與所述排污管道(30)相連通，在所述排污口(170)處設置有第一開關(121)；所述裝置還包括：導通管(50)，設置在所述第二處理區域(40)內；所述導通管(50)包括第一導通口(501)、第二導通口(502)；所述導通管(50)通過所述第一導通口(501)與所述第一處理區域(20)相連通；所述第一導通口(501)的管口標高高于所述排污口(170)的底標高；所述第二導通口(502)位于所述第二處理區域(40)的底部。

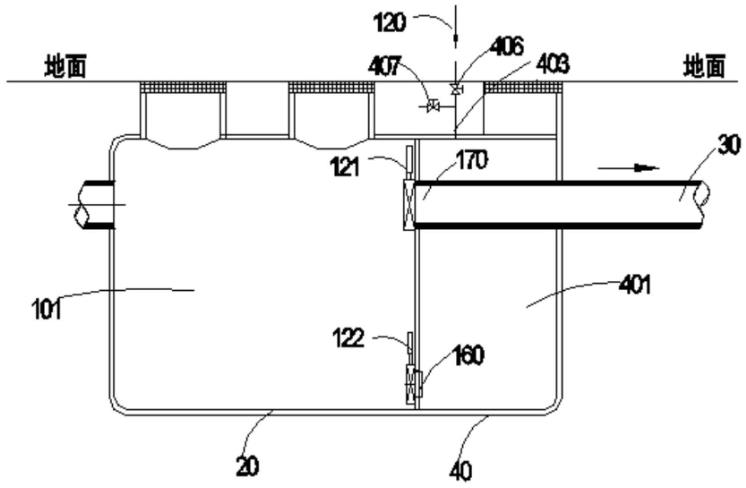

5.如權利要求1所述的單向動力出水的污水處理裝置，其特征在于：所述第一處理區域(20)包括：重力口(160)，與所述第二處理區域(40)相連通；排污口(170)，與所述排污管道(30)相連通，且所述排污口(170)的底標高，高于所述重力口(160)的頂標高；在所述排污口(170)處設置有所述第一開關(121)；在所述重力口(160)處設置有第二開關(122)。
6.如權利要求1-5任一項所述的單向動力出水的污水處理裝置，其特征在于，還包括：開設在所述第二處理區域(40)的排氣管(403)；在所述排氣管(403)處設置有第一閥門(406)，將所述氣源(120)和所述第二處理區域(40)相連通；在所述排氣管(403)處設置有第二閥門(407)，將所述第二處理區域(40)與外界大氣壓相連通。
7.如權利要求6所述的單向動力出水的污水處理裝置，其特征在于：所述第一處理區域(20)是化糞池；所述第二處理區域(40)是調蓄池、箱涵、管涵中的一種；所述第一處理區域(20)和所述第二處理區域(40)構成所述污水處理單元的兩個獨立區域。
8.如權利要求1所述的單向動力出水的污水處理裝置，其特征在于：在所述第一處理區域(20)內設置有多個隔板(70)，以將所述第一處理區域(20)劃分為多個處理子區域，在每一個所述隔板(70)上開設有至少一個過水孔(60)。
9.如權利要求2-5或8任一項所述的單向動力出水的污水處理裝置，其特征在于：所述第一開關為可進行充氣或排氣的氣囊；所述排污口(170)為彎折進口，所述彎折進口的開口方向朝向所述第一處理區域(20)的底部方向，并在所述彎折進口內設置有一彈性區域，所述氣囊設置在所述彈性區域內，并在所述氣囊充滿充氣時填充所述彈性區域；所述排污口(170)的開口方向朝向所述第一處理區域(20)的底部方向。
10.一種單向動力出水的污水處理方法，應用于上述權利要求1-9任一項所述的裝置，其特征在于，所述方法包括：接收所述第二處理區域是否需要出水的識別指令；若是，則控制第一開關開啟，以及第一閥門打開和第二閥門關閉，向所述第二處理區域內充入空氣；所述空氣擠壓所述第二處理區域中的污水流入所述第一處理區域，并由排污管道排出；接收所述第二處理區域是否需要儲水的識別指令；若是，控制所述第一開關關閉打開、所述第一閥門關閉及所述第二閥門打開；所述第一處理區域中的污水在重力作用下流入所述第二處理區域中。
發明內容
本發明所要解決的技術問題是現有技術中對于由化糞池輸入的污水直接進入排污管道予以輸出的結構設計，存在在雨天時極易造成自然水體嚴重污染，或者污水處理設施處理壓力過大、資源浪費等技術缺陷。
為解決上述技術問題，本發明提供了一種單向動力出水的污水處理裝置，所述裝置包括：
污水處理單元和氣源；
所述污水處理單元包括：第一處理區域、第二處理區域，所述第一處理區域分別與所述第二處理區域和排污管道相連通,在所述排污管道上設置有第一開關；所述第二處理區域和外界相連通；所述氣源與所述第二處理區域相連通；在所述第二處理區域進水時，所述第一開關處于關閉狀態，所述第一處理區域中的污水在重力作用下流入所述第二處理區域，在所述第二處理區域出水時，所述第一開關處于開啟狀態，由所述氣源向所述第二處理區域內充入空氣，使得空氣壓力作用下將第二處理區域中的污水排至所述第一處理區域，并由所述排污管道排出。
可選的，所述第一處理區域包括：
重力口，與所述第二處理區域相連通；
排污口，與所述排污管道相連通，且所述排污口的底標高，高于所述重力口的頂標高；在所述排污口處設置有第一開關；
所述裝置還包括：
導通管，設置在所述第一處理區域內，所述導通管包括第一導通口、第二導通口；所述導通管通過所述第二導通口與所述重力口相連通；所述第一導通口的管口標高高于所述排污口的底標高。
可選的，所述第一處理區域包括：
重力口，與所述第二處理區域相連通；
排污口，與所述排污管道相連通，且所述排污口的底標高，高于所述重力口的頂標高；在所述排污口處設置有第一開關；
所述裝置還包括：
導通管，設置在所述第一處理區域內，所述導通管包括第一導通口、第二導通口；所述導通管通過所述第二導通口與所述重力口相連通；在所述重力口處設置有第二開關。
可選的，所述第一處理區域設置有排污口，所述排污口與所述排污管道相連通，在所述排污口處設置有第一開關；
所述裝置還包括：導通管，設置在所述第二處理區域內；所述導通管包括第一導通口、第二導通口；所述導通管通過所述第一導通口與所述第一處理區域相連通；所述第一導通口的管口標高高于所述排污口的底標高；所述第二導通口位于所述第二處理區域的底部。
可選的，所述第一處理區域包括：
重力口，與所述第二處理區域相連通；
排污口，與所述排污管道相連通，且所述排污口的底標高，高于所述重力口的頂標高；
在所述排污口處設置有所述第一開關；
在所述重力口處設置有第二開關。
可選的，還包括：
開設在所述第二處理區域的排氣管；
在所述排氣管處設置有第一閥門，將所述氣源和所述第二處理區域相連通；
在所述排氣管處設置有第二閥門，將所述第二處理區域與外界大氣壓相連通。
可選的，所述第一處理區域是化糞池；所述第二處理區域是調蓄池、箱涵、管涵中的一種；所述第一處理區域和所述第二處理區域構成所述污水處理單元的兩個獨立區域。
可選的，在所述第一處理區域內設置有多個隔板，以將所述第一處理區域劃分為多個處理子區域，在每一個所述隔板上開設有至少一個過水孔。
可選的，所述第一開關為可進行充氣或排氣的氣囊；
所述排污口為彎折進口，所述彎折進口的開口方向朝向所述第一處理區域的底部方向，并在所述彎折進口內設置有一彈性區域，所述氣囊設置在所述彈性區域內，并在所述氣囊充滿充氣時填充所述彈性區域；所述排污口的開口方向朝向所述第一處理區域的底部方向。
又一方面，本發明還提供了一種單向動力出水的污水處理方法，應用于上述任一項所述的裝置，所述方法包括：
接收所述第二處理區域是否需要出水的識別指令；
若是，則控制第一開關開啟，以及第一閥門打開和第二閥門關閉，向所述第二處理區域內充入空氣；
所述空氣擠壓所述第二處理區域中的污水流入所述第一處理區域，并由排污管道排出；
接收所述第二處理區域是否需要儲水的識別指令；
若是，控制所述第一開關關閉打開、所述第一閥門關閉及所述第二閥門打開；所述第一處理區域中的污水在重力作用下流入所述第二處理區域中。
有益效果：
本發明提供的污水處理裝置，在雨天需要將污水和雨水分開時，第一處理區域輸出的污水在自身重力的作用下流入第二處理區域中進行存儲，使得排污管道中僅存在雨水，而當需要污水輸出時，通過氣源向第二處理區域中充入空氣，使得存儲的污水在空氣壓力作用下下流入第一處理區域，并由排污管道中排除，有效的避免了技術中對于由第一處理區域輸入的污水直接進入排污管道予以輸出的結構設計所存在在雨天時極易造成自然水體嚴重污染，或者污水處理設施處理壓力過大、資源浪費等技術缺陷，能夠達到在不需要污水排放時對污水進行調蓄的技術效果，具有結構簡單、操作方便及適用性廣的特點。
（發明人：周超;李習洪）
