公布日：2022.05.13
申請日：2022.03.17
分類號：F27D15/02(2006.01)I;F27D19/00(2006.01)I;F16J15/40(2006.01)I;E03B3/02(2006.01)I;B01D21/24(2006.01)I;B01D21/34(2006.01)I
摘要

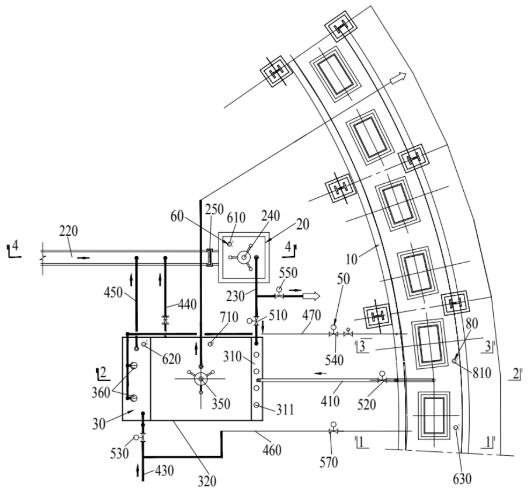

本發明提供一種液密封環冷機污水零排放系統及其控制方法，包括雨水收集裝置以及設置于地面上的污水處理裝置，其中，雨水收集裝置包括雨水收集坑、雨水排水溝以及雨水收集泵；污水處理裝置包括配水池、沉淀池以及回水池；其中，配水池通過配水孔連通沉淀池，沉淀池內設置有沉淀池排泥泵，回水池內設置有回用水泵，液密封水槽中的含泥污水通過排泥管自流進入配水池，沉淀池內的含泥污水通過沉淀池排泥泵經由輸送管泵送至低品質用水池，雨水收集坑收集的初期雨水通過雨水回水管進入至配水池，回水池內的澄清水通過回用水泵經由排泥補水管泵送至液密封水槽。本發明能夠?qū)崿F(xiàn)液密封環冷機污水零排放，無需補充大量新水，節約水資源。
權利要求書
1.一種液密封環冷機污水零排放系統，其特征在于，包括雨水收集裝置以及設置于地面上的污水處理裝置；其中，所述雨水收集裝置包括用于貯存雨水的雨水收集坑、與所述雨水收集坑連通且設置于所述環冷機周邊的雨水排水溝、設置于所述污水處理裝置和所述雨水排水溝之間的雨水回水管以及設置于所述雨水收集坑中的雨水收集泵；其中，所述雨水收集坑中的雨水通過所述雨水收集泵沿所述雨水回水管泵送至所述污水處理裝置中；所述污水處理裝置在水平方向上低于所述環冷機的液密封水槽設置，所述污水處理裝置包括配水池、沉淀池以及用于連通并儲存所述沉淀池處理后的澄清水的回水池；其中，所述配水池的池底開設有多個配水孔，所述配水池通過所述配水孔連通所述沉淀池，所述沉淀池內設置有沉淀池排泥泵，所述回水池內設置有回用水泵；其中，所述液密封水槽中的含泥污水通過排泥管自流進入所述配水池，所述沉淀池內的含泥污水通過所述沉淀池排泥泵經由輸送管泵送至低品質用水池；所述雨水收集坑收集的初期雨水通過所述雨水回水管進入至所述配水池，所述回水池內的澄清水通過所述回用水泵經由排泥補水管泵送至所述液密封水槽，所述回水池還通過回水池補水管與外部生產新水管網連通。
2.根據權利要求1所述的液密封環冷機污水零排放系統，其特征在于，還包括電控裝置、與所述電控裝置電連接的流量控制組件、液位監測組件、泥位監測組件以及濁度監測組件；其中，所述流量控制組件包括安裝于所述雨水回水管上的第一電控閥、安裝于所述排泥管上的第二電控閥、安裝于所述回水池補水管上的第三電控閥以及安裝于所述排泥補水管的第四電控閥；其中，所述第一電控閥、所述第二電控閥、所述第三電控閥以及所述第四電控閥均與所述電控裝置電連接；所述液位監測組件包括設置于所述雨水收集坑中的第一液位傳感器、設置于所述回水池內的第二液位傳感器以及設置于所述液密封水槽內的第三液位傳感器；其中，所述第一液位傳感器、所述第二液位傳感器以及所述第三液位傳感器均與所述電控裝置電連接；所述泥位監測組件包括設置于所述沉淀池內的泥位計；所述濁度監測組件包括設置于所述液密封水槽內的濁度計；其中，所述泥位計與所述濁度計均與所述電控裝置電連接。
3.根據權利要求2所述的液密封環冷機污水零排放系統，其特征在于，所述污水處理裝置還包括設置于所述回水池以及所述沉淀池之間的具有預設高度的溢流堰板，以控制所述沉淀池處理后的澄清水溢流至所述回水池的溢流高度。
4.根據權利要求3所述的液密封環冷機污水零排放系統，其特征在于，所述雨水收集裝置還包括與所述雨水回水管連通的混合機用水管，所述混合機用水管安裝有第五電控閥，所述第五電控閥與所述電控裝置電連接，以將所述雨水收集坑中的富余雨水輸送到混合機用水池中。
5.根據權利要求4所述的液密封環冷機污水零排放系統，其特征在于，所述雨水排水溝的靠近所述雨水收集坑的一側設置有格柵，所述雨水排水溝中預埋有與所述格柵相配合的安裝槽鋼，所述安裝槽鋼的長度大于所述雨水排水溝的溝深。
6.根據權利要求5所述的液密封環冷機污水零排放系統，其特征在于，所述沉淀池的底部設置有連通所述雨水排水溝和所述沉淀池的放空管，所述放空管安裝有第六電控閥，所述第六電控閥與所述電控裝置電連接，所述回水池的頂部還設置有連通所述雨水排水溝與所述回水池的溢流管。
7.根據權利要求1所述的液密封環冷機污水零排放系統，其特征在于，所述雨水排水溝具有朝向所述雨水收集坑的排水坡度。
8.根據權利要求1-7任意一項所述的液密封環冷機污水零排放系統，其特征在于，多個所述配水孔沿所述配水池的寬度方向均勻排布。
9.一種液密封環冷機污水零排放系統的控制方法，其特征在于，應用于如權利要求1-8任意一項所述的液密封環冷機污水零排放系統，包括步驟：S1，在所述雨水收集坑的液位值大于第一預設值、所述回水池的液位值小于第二預設值且所述液位值大于或等于第三預設值時，啟動所述雨水收集泵，以使所述雨水收集坑的初期雨水流入至所述污水處理裝置；S2，在所述液密封水槽的濁度值大于預設濁度值時，將所述液密封水槽的含泥污水輸送至所述配水池；S3，啟動所述回用水泵，將所述回水池的澄清水輸送至所述液密封水槽，以補充所述液密封水槽在排泥時帶走的水量；S4，在所述沉淀池的泥位大于預設高度時，啟動所述沉淀池排泥泵，將沉淀池的含泥污水輸送至低品質用水池。
10.根據權利要求9所述的液密封環冷機污水零排放系統的控制方法，其特征在于，還包括步驟：S5，在所述雨水收集坑的液位值大于第一預設值時、所述回水池的液位值大于或等于所述第二預設值時，啟動所述雨水收集泵，并將所述雨水收集坑的富余雨水輸送至混合機用水池。
發明內容
本發明的主要目的在于提供一種液密封環冷機污水零排放系統及其控制方法，以解決現有液密封環冷機的排泥污水以及環冷機內圈雨水未進行回收利用、直接排放污染環境的問題。
為實現上述目的，本發明提供了一種液密封環冷機污水零排放系統，包括雨水收集裝置以及設置于地面上的污水處理裝置；其中，
所述雨水收集裝置包括用于貯存雨水的雨水收集坑、與所述雨水收集坑連通且設置于所述環冷機周邊的雨水排水溝、設置于所述污水處理裝置和所述雨水排水溝之間的雨水回水管以及設置于所述雨水收集坑中的雨水收集泵；其中，所述雨水收集坑中的雨水通過所述雨水收集泵沿所述雨水回水管泵送至所述污水處理裝置中；
所述污水處理裝置在水平方向上低于所述環冷機的液密封水槽設置，所述污水處理裝置包括配水池、沉淀池以及用于連通并儲存所述沉淀池處理后的澄清水的回水池；其中，所述配水池的池底開設有多個配水孔，所述配水池通過所述配水孔連通所述沉淀池，所述沉淀池內設置有沉淀池排泥泵，所述回水池內設置有回用水泵；
其中，所述液密封水槽中的含泥污水通過排泥管自流進入所述配水池，所述沉淀池內的含泥污水通過所述沉淀池排泥泵經由輸送管泵送至低品質用水池；所述雨水收集坑收集的初期雨水通過所述雨水回水管進入至所述配水池，所述回水池內的澄清水通過所述回用水泵經由排泥補水管泵送至所述液密封水槽，所述回水池還通過回水池補水管與外部生產新水管網連通。
優選地，還包括電控裝置、與所述電控裝置電連接的流量控制組件、液位監測組件、泥位監測組件以及濁度監測組件；其中，
所述流量控制組件包括安裝于所述雨水回水管上的第一電控閥、安裝于所述排泥管上的第二電控閥、安裝于所述回水池補水管上的第三電控閥以及安裝于所述排泥補水管的第四電控閥；其中，所述第一電控閥、所述第二電控閥、所述第三電控閥以及所述第四電控閥均與所述電控裝置電連接；
所述液位監測組件包括設置于所述雨水收集坑中的第一液位傳感器、設置于所述回水池內的第二液位傳感器以及設置于所述液密封水槽內的第三液位傳感器；其中，所述第一液位傳感器、所述第二液位傳感器以及所述第三液位傳感器均與所述電控裝置電連接；
所述泥位監測組件包括設置于所述沉淀池內的泥位計；所述濁度監測組件包括設置于所述液密封水槽內的濁度計；其中，所述泥位計與所述濁度計均與所述電控裝置電連接。
優選地，所述污水處理裝置還包括設置于所述回水池以及所述沉淀池之間的具有預設高度的溢流堰板，以控制所述沉淀池處理后的澄清水溢流至所述回水池的溢流高度。
優選地，所述雨水收集裝置還包括與所述雨水回水管連通的混合機用水管，所述混合機用水管安裝有第五電控閥，所述第五電控閥與所述電控裝置電連接，以將所述雨水收集坑中的富余雨水輸送到混合機用水池中。
優選地，所述雨水排水溝的靠近所述雨水收集坑的一側設置有格柵，所述雨水排水溝中預埋有與所述格柵相配合的安裝槽鋼，所述安裝槽鋼的長度大于所述雨水排水溝的溝深。
優選地，所述沉淀池的底部設置有連通所述雨水排水溝和所述沉淀池的放空管，所述放空管安裝有第六電控閥，所述第六電控閥與所述電控裝置電連接，所述回水池的頂部還設置有連通所述雨水排水溝與所述回水池的溢流管。
優選地，所述雨水排水溝具有朝向所述雨水收集坑的排水坡度。
優選地，多個所述配水孔沿所述配水池的寬度方向均勻排布。
本發明還提供一種液密封環冷機污水零排放系統的控制方法，應用于如上述的液密封環冷機污水零排放系統，包括步驟：
S1，在所述雨水收集坑的液位值大于第一預設值、所述回水池的液位值小于第二預設值且所述液位值大于或等于第三預設值時，啟動所述雨水收集泵，以使所述雨水收集坑的初期雨水流入至所述污水處理裝置；
S2，在所述液密封水槽的濁度值大于預設濁度值時，將所述液密封水槽的含泥污水輸送至所述配水池；
S3，啟動所述回用水泵，將所述回水池的澄清水輸送至所述液密封水槽，以補充所述液密封水槽在排泥時帶走的水量；
S4，在所述沉淀池的泥位大于預設高度時，啟動所述沉淀池排泥泵，將沉淀池的含泥污水輸送至低品質用水池。
優選地，還包括步驟：
S5，在所述雨水收集坑的液位值大于第一預設值時、所述回水池的液位值大于或等于所述第二預設值時，啟動所述雨水收集泵，并將所述雨水收集坑的富余雨水輸送至混合機用水池。
與現有技術相比，本發明所提供的具有如下的有益效果：
1、通過設置電控裝置、流量控制組件、液位監測組件、泥位監測組件以及濁度監測組件的配合使用，能夠?qū)崿F(xiàn)智能化控制，無人值守，降低人工成本；
2、通過將環冷機附近的雨水進行收集，并對雨水進行回收利用，經處理后循環使用，無需瞬間補充大量新水，對廠池生產給水管網不造成沖擊，不影響其他用戶的正常用水；
3、實現雨水利用，節約水資源，降低燒結礦新水耗量。初期雨水收集處理能有效改善環冷機周邊環境，富余雨水作為混合機添加設備用水，有效降低燒結礦新水耗量，節約水資源；
4、液密封環冷機水槽排泥和初期雨水含有大量礦粉，通過污水處理裝置處理后，沉泥池泥水加壓可以用于環冷機臺車打水，回收廢水中的礦粉，具有一定的經濟效益。在實現了液密封環冷機的污水零排放的同時，又節約水資源、變廢為寶。
（發明人：朱炳林;朱暮瑤;周玲君）
