公布日：2022.05.10
申請日：2021.12.21
分類號：C02F3/30(2006.01)I;C02F9/14(2006.01)I
摘要
本發明公開了一種污水雙污泥回流AOA深度脫氮系統，包括厭氧池、好氧池、缺氧池和沉淀池，所述厭氧池、好氧池、缺氧池和沉淀池依次連接相通，所述沉淀池的底端設置有回流管的一端，所述回流管的另一端設置有自吸粉碎機構的輸入端，所述自吸粉碎機構的輸出端設置有第一污泥回流系統的一端，所述第一污泥回流系統的另一端與厭氧池相連，所述第一污泥回流系統的外壁上設置有第二污泥回流系統的一端，且第二污泥回流系統位于第二閥的右側，所述第二污泥回流系統的另一端與缺氧池相連。本發明采用兩個污泥回流，以加快反硝化速度同時帶入由二沉池發酵產生外碳源以進一步加強反硝化效果，污泥發酵強化內源反硝化的雙污泥回流AOA工藝可以實現深度脫。
權利要求書

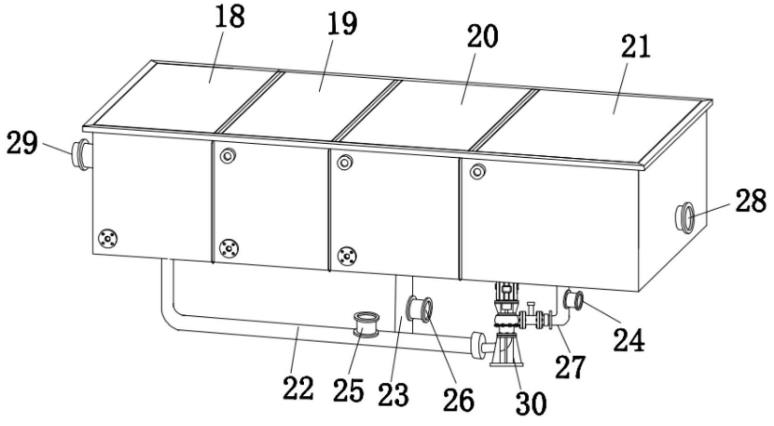

1.一種污水雙污泥回流AOA深度脫氮系統，其特征在于：包括厭氧池(18)、好氧池(19)、缺氧池(20)和沉淀池(21)，所述厭氧池(18)、好氧池(19)、缺氧池(20)和沉淀池(21)依次連接相通，所述厭氧池(18)的側面設置有進水閥管(29)，所述沉淀池(21)的側面設置有出水閥管(28)，所述沉淀池(21)的底端設置有回流管(27)的一端，所述回流管(27)的外壁上設置有第一閥(24)，所述回流管(27)的另一端設置有自吸粉碎機構(30)的輸入端，所述自吸粉碎機構(30)的輸出端設置有第一污泥回流系統(20)的一端，所述第一污泥回流系統(20)的外壁上設置有第二閥(25)，所述第一污泥回流系統(20)的另一端與厭氧池(18)相連，所述第一污泥回流系統(20)的外壁上設置有第二污泥回流系統(23)的一端，且第二污泥回流系統(23)位于第二閥(25)的右側，所述第二污泥回流系統(23)的外壁上設置有第三閥(26)，所述第二污泥回流系統(23)的另一端與缺氧池(20)相連。
2.根據權利要求1所述的一種污水雙污泥回流AOA深度脫氮系統，其特征在于：所述自吸粉碎機構(30)包括泵體(1)，所述泵體(1)的頂端固定安裝有電機(2)，所述電機(2)的輸出端通過聯軸器鎖緊有轉軸(3)，所述轉軸(3)的底端貫穿出泵體(1)的內腔，所述泵體(1)的底端設置有破碎機構，所述破碎機構的底端通過法蘭固定連接有進水管柱(4)，所述進水管柱(4)的法蘭底端固定安裝有架體(5)，所述泵體(1)的出水口通過法蘭固定連接有逆止閥(6)，所述逆止閥(6)的左側通過法蘭固定連接有出水管(7)，位于所述泵體(1)內轉軸(3)的外壁頂端固定安裝有圓形板(8)，所述圓形板(8)的底端左右兩側均焊接有條形塊(9)，且條形塊(9)與轉軸(3)的外壁固定連接，所述轉軸(3)的外壁套接有葉輪(10)，所述葉輪(10)的內壁左右兩側均開設有上下貫通的條形槽(11)，所述條形槽(11)的內腔與條形塊(9)相適配插接，所述轉軸(3)的外壁中部開設有外螺紋，且轉軸(3)的外壁通過外螺紋螺接有第一螺母(12)，且第一螺母(12)將葉輪(10)鎖緊在第一螺母(12)和圓形板(8)之間。
3.根據權利要求2所述的一種污水雙污泥回流AOA深度脫氮系統，其特征在于：所述破碎機構包括柱體(13)、過濾網(14)、螺桿(15)、攪拌破碎刀(16)和第二螺母(17)；所述柱體(13)通過法蘭固定安裝在泵體(1)的底端，所述柱體(13)的底端與進水管柱(4)的頂端通過法蘭固定連接，所述轉軸(3)的底端延伸進柱體(13)的內腔，所述柱體(13)的內腔頂端固定安裝有過濾網(14)，且轉軸(3)的底端貫穿過濾網(14)的下表面，所述轉軸(3)的底端固定安裝有螺桿(15)，所述螺桿(15)的外壁螺接有攪拌破碎刀(16)，所述螺桿(15)的外壁底端螺接有第二螺母(17)，且第二螺母(17)將攪拌破碎刀(16)鎖緊在第二螺母(17)和轉軸(3)之間。
4.根據權利要求2所述的一種污水雙污泥回流AOA深度脫氮系統，其特征在于：所述條形塊(9)的沿上下方向的長度小于條形槽(11)的內腔沿上下方向的長度。
5.根據權利要求2所述的一種污水雙污泥回流AOA深度脫氮系統，其特征在于：所述過濾網(14)的網口直徑為5cm-7cm。
6.根據權利要求2所述的一種污水雙污泥回流AOA深度脫氮系統，其特征在于：所述攪拌破碎刀(16)的外頂端與過濾網(14)底端之間的間距小于7cm。
發明內容
本發明的目的在于提供一種污水雙污泥回流AOA深度脫氮系統，通過采用雙污泥回流AOA工藝，采用兩個污泥回流，第一污泥回流主要維持整個系統處于泥水混合；第二污泥回流主要是增大缺氧區的污泥濃度，以加快反硝化速度同時帶入由二沉池發酵產生外碳源以進一步加強反硝化效果，污泥發酵強化內源反硝化的雙污泥回流AOA工藝可以實現深度脫，同時高效利用資源。
為實現上述目的，本發明提供如下技術方案：一種污水雙污泥回流AOA深度脫氮系統，包括厭氧池、好氧池、缺氧池和沉淀池，所述厭氧池、好氧池、缺氧池和沉淀池依次連接相通，所述厭氧池的側面設置有進水閥管，所述沉淀池的側面設置有出水閥管，所述沉淀池的底端設置有回流管的一端，所述回流管的外壁上設置有第一閥，所述回流管的另一端設置有自吸粉碎機構的輸入端，所述自吸粉碎機構的輸出端設置有第一污泥回流系統的一端，所述第一污泥回流系統的外壁上設置有第二閥，所述第一污泥回流系統的另一端與厭氧池相連，所述第一污泥回流系統的外壁上設置有第二污泥回流系統的一端，且第二污泥回流系統位于第二閥的右側，所述第二污泥回流系統的外壁上設置有第三閥，所述第二污泥回流系統的另一端與缺氧池相連。
優選的，所述自吸粉碎機構包括泵體，所述泵體的頂端固定安裝有電機，所述電機的輸出端通過聯軸器鎖緊有轉軸，所述轉軸的底端貫穿出泵體的內腔，所述泵體的底端設置有破碎機構，所述破碎機構的底端通過法蘭固定連接有進水管柱，所述進水管柱的法蘭底端固定安裝有架體，所述泵體的出水口通過法蘭固定連接有逆止閥，所述逆止閥的左側通過法蘭固定連接有出水管，位于所述泵體內轉軸的外壁頂端固定安裝有圓形板，所述圓形板的底端左右兩側均焊接有條形塊，且條形塊與轉軸的外壁固定連接，所述轉軸的外壁套接有葉輪，所述葉輪的內壁左右兩側均開設有上下貫通的條形槽，所述條形槽的內腔與條形塊相適配插接，所述轉軸的外壁中部開設有外螺紋，且轉軸的外壁通過外螺紋螺接有第一螺母，且第一螺母將葉輪鎖緊在第一螺母和圓形板之間。
優選的，所述破碎機構包括柱體、過濾網、螺桿、攪拌破碎刀和第二螺母；
所述柱體通過法蘭固定安裝在泵體的底端，所述柱體的底端與進水管柱的頂端通過法蘭固定連接，所述轉軸的底端延伸進柱體的內腔，所述柱體的內腔頂端固定安裝有過濾網，且轉軸的底端貫穿過濾網的下表面，所述轉軸的底端固定安裝有螺桿，所述螺桿的外壁螺接有攪拌破碎刀，所述螺桿的外壁底端螺接有第二螺母，且第二螺母將攪拌破碎刀鎖緊在第二螺母和轉軸之間。
優選的，所述條形塊的沿上下方向的長度小于條形槽的內腔沿上下方向的長度。
優選的，所述過濾網的網口直徑為5cm-7cm。
優選的，所述攪拌破碎刀的外頂端與過濾網底端之間的間距小于7cm。
本發明提出的一種污水雙污泥回流AOA深度脫氮系統，有益效果在于：
(1)本發明充分利用原水中碳源：污水中大部分的COD被貯存為內碳源用于后續缺氧階段的氮去除，少部分COD進入好氧區，此外在好氧區可發生同步硝化反硝化作用進一步利用碳源；
(2)本發明深度脫氮，去除效率高：AOA工藝為后置反硝化，在碳源充足下理論上能夠?qū)崿F(xiàn)接近100％的氮去除效果，且實際試驗證明污水中碳源被充分利用于反硝化脫氮；
(3)本發明污泥產量�。河捎谠摴に嚧蟛糠痔荚从糜谫A存為內碳源進行反硝化，僅小部分碳源在好氧區被異養菌利用，因此該系統污泥產量小，SRT較長，可節省污泥處理費用；
(4)本發明節省能源：本工藝采用后置反硝化，無需硝化液回流，節省此部分能耗，此外，由于COD主要在厭氧階段去除，降低COD及氧的損耗，本工藝中好氧區溶解氧大部分用于硝化作用，好氧區體積僅占反應池的25％左右，因此本裝置大大節省曝氣能耗，以及回流泵能耗；
(5)本發明工藝簡單：本工藝HRT為12-16h，反應時間適中，僅添加第二組污泥回流，即污泥回流至缺氧區，此外無需額外控制手段，工藝簡單，運行便利，適宜實際應用。
（發明人：黃翀;黃東輝;劉小歡;凌銳;蔣永豐;黃宇;申晨希）
