公布日：2022.07.29
申請日：2021.01.27
分類號：C02F9/10(2006.01)I;F23G7/06(2006.01)I;B01J20/30(2006.01)I
摘要
本發明公開了一種利用活性炭的廢水處理系統，包括以下步驟：S1、對高鹽高COD廢水進行水質調理，調理后進行絮凝沉淀處理，將固體排出；S2、將排出固體后的廢水進行活性炭吸附，去除COD，此時被活性炭吸附后的廢水變?yōu)楦啕}廢水；S3、對高鹽廢水放入蒸發器內進行蒸發，蒸發完成后，對蒸餾水進行回收，殘留在蒸發器內的物質形成固液混合的高鹽結晶混合物；S4、對高鹽結晶混合物進行固液分離，固體鹽類進行回收，分離出的液體重復步驟S3。本發明能夠?qū)Ω啕}高COD廢水進行有效的處理，處理效果好，成本低，實現了資源的再次利用，不會產生二次污水，減少了對環境的影響。
權利要求書
1.一種利用活性炭的廢水處理系統，其特征在于，包括以下步驟：S1、對高鹽高COD廢水進行水質調理，調理后進行絮凝沉淀處理，將固體排出；S2、將排出固體后的廢水進行活性炭吸附，去除COD，此時被活性炭吸附后的廢水變?yōu)楦啕}廢水；S3、對高鹽廢水放入蒸發器內進行蒸發，蒸發完成后，對蒸餾水進行回收，殘留在蒸發器內的物質形成固液混合的高鹽結晶混合物；S4、對高鹽結晶混合物進行固液分離，固體鹽類進行回收，分離出的液體重復步驟S3。
2.根據權利要求1所述的一種利用活性炭的廢水處理系統，其特征在于，在步驟S1中，采用酸或堿對高鹽高COD廢水進行水質調理。
3.根據權利要求1所述的一種利用活性炭的廢水處理系統，其特征在于，在步驟S1中，還可采用氣浮的方式將固體排出。
4.根據權利要求1所述的一種利用活性炭的廢水處理系統，其特征在于，在步驟S2之后，還可包括以下步驟：S21、對吸附了COD的活性炭進行再生，產生再生炭與煙氣一；S22、將再生炭投入步驟S2中進行廢水處理，對煙氣一進行燃燒與高溫裂解，得到煙氣二；S23、對煙氣二進行余熱回收，回收的余熱用于步驟S3與步驟S21；S24、對余熱回收后的煙氣二進行除塵、脫硫、脫硝處理；S25、對處理后的煙氣二進行排放。
5.根據權利要求4所述的一種利用活性炭的廢水處理系統，其特征在于，步驟S22中，還可以將新炭與再生炭組合補充至步驟S2中進行廢水處理。
6.根據權利要求4所述的一種利用活性炭的廢水處理系統，其特征在于，步驟S22中，煙氣二中包含大量二氧化碳、水、硫氧化物、氮氧化物以及其他鹵化物。
發明內容
本發明克服了現有技術的不足，提供一種利用活性炭的廢水處理系統，以解決現有技術中存在的問題。

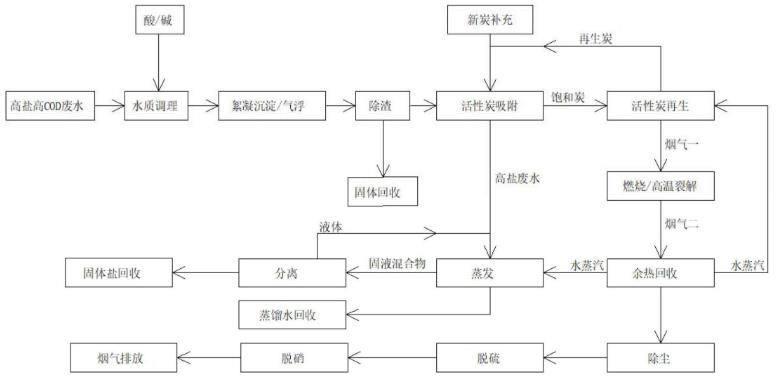

為達到上述目的，本發明采用的技術方案為：一種利用活性炭的廢水處理系統，包括以下步驟：
S1、對高鹽高COD廢水進行水質調理，調理后進行絮凝沉淀處理，將固體排出；
S2、將排出固體后的廢水進行活性炭吸附，去除COD，此時被活性炭吸附后的廢水變?yōu)楦啕}廢水；
S3、對高鹽廢水放入蒸發器內進行蒸發，蒸發完成后，對蒸餾水進行回收，殘留在蒸發器內的物質形成固液混合的高鹽結晶混合物；
S4、對高鹽結晶混合物進行固液分離，固體鹽類進行回收，分離出的液體重復步驟S3。
本發明一個較佳實施例中，在步驟S1中，采用酸或堿對高鹽高COD廢水進行水質調理。
本發明一個較佳實施例中，在步驟S1中，還可采用氣浮的方式將固體排出。
本發明一個較佳實施例中，在步驟S2之后，還可包括以下步驟：
S21、對吸附了COD的活性炭進行再生，產生再生炭與煙氣一；
S22、將再生炭投入步驟S2中進行廢水處理，對煙氣一進行燃燒與高溫裂解，得到煙氣二；
S23、對煙氣二進行余熱回收，回收的余熱用于步驟S3與步驟S21；
S24、對余熱回收后的煙氣二進行除塵、脫硫、脫硝處理；
S25、對處理后的煙氣二進行排放。
本發明一個較佳實施例中，步驟S22中，還可以將新炭與再生炭組合補充至步驟S2中進行廢水處理。
本發明一個較佳實施例中，步驟S22中，煙氣二中包含大量二氧化碳、水、硫氧化物、氮氧化物以及其他鹵化物。
本發明解決了背景技術中存在的缺陷，本發明具備以下有益效果：
1.本系統的適應性比較廣，并且針對難處理的高鹽高COD廢水可以有效的處理；
2.當處理高鹽高COD廢水時，產生的鹽可以達到市場二級鹽的標準并產生經濟價值；
3.系統回收的水可以實現水資源的再次利用，減少企業的用水成本；
4.系統排放煙氣能夠達到國家或者地方最苛刻的強制性排放標準；
5.系統不會產生二次污水，可以實現污水的零產生；
6.系統整體運行成本可以控制在目前行業內的最低水平。
（發明人：靳化龍）
