公布日：2022.07.05
申請日：2022.04.11
分類號：C02F9/10(2006.01)I;C02F11/122(2019.01)I;C01D3/04(2006.01)I;C01D5/00(2006.01)I;C02F103/36(2006.01)N;C02F103/34(2006.01)N
摘要
本發明涉及一種合成氨與乙二醇廢水零排放處理系統，所述系統包括預處理單元、納濾單元和結晶單元。預處理單元用于對廢水中的重金屬離子、二氧化硅以及硬度離子進行去除；納濾單元進行納濾分鹽。本發明基于梯級處理、污染物盡可能排出體系外以及高含鹽濃縮水不回頭的多種設計理念，設計了廢水蒸發結晶的處理系統，通過對第二產水基于兩級膜濃縮和氯化鈉熱法結晶的方式進行氯化鈉提取，對第二濃水基于冷卻濃縮結晶和熔融結晶的方式進行硫酸鈉提取，并且通過冷卻濃縮結晶進一步提取氯化鈉，使得制作出的氯化鈉和硫酸鈉的理化指標符合煤化工副產工業標準、產水水質達到指標以及達到合成氨與乙二醇廢水零排放的效果。
權利要求書
1.一種合成氨與乙二醇廢水零排放處理系統，其特征在于，所述系統包括預處理單元、納濾單元和結晶單元，所述預處理單元用于對廢水中的重金屬離子、二氧化硅以及硬度離子進行去除并送至第一反滲透膜模塊得到第一產水和第一濃水，所述納濾單元通過納濾膜元件對所述第一反滲透膜模塊處理得到的所述第一濃水進行納濾分鹽，并得到經過所述納濾單元處理后的第二產水和第二濃水，所述結晶單元用于對所述納濾單元處理后的所述第二產水基于兩級膜濃縮和氯化鈉熱法結晶的方式進行氯化鈉提取，并用于對所述第二濃水基于冷卻濃縮結晶和熔融結晶的方式進行硫酸鈉提取，所述第一產水作為新鮮水和/或循環水補水進入所述結晶單元并與所述結晶單元的冷凝水形成混合冷凝水作為換熱熱源和/或所述結晶單元的液位控制供水源，以對所述第二產水和第二濃水的氯化鈉和硫酸鈉的提取提供回用水支持，所述廢水經過預處理單元處理后通過所述納濾單元和所述結晶單元回收合成氨與乙二醇廢水中的氯化鈉和硫酸鈉結晶，從而實現廢水的零排放。
2.如權利要求1所述的合成氨與乙二醇廢水零排放處理系統，其特征在于，所述結晶單元包括第一氯化鈉蒸發結晶模塊、第二氯化鈉蒸發結晶模塊和硫酸鈉結晶模塊，所述納濾單元處理后的所述第二產水通過第二反滲透膜模塊進入所述第一氯化鈉蒸發結晶模塊進行蒸發結晶，所述納濾單元處理后的所述第二濃水通過冷凍模塊進入所述第二氯化鈉蒸發結晶模塊和硫酸鈉結晶模塊進行結晶。
3.如權利要求2所述的合成氨與乙二醇廢水零排放處理系統，其特征在于，所述第二產水經過所述第二反滲透膜模塊得到第三產水和第三濃水，所述第三濃水進入超高壓膜模塊得到第四產水和第四濃水，所述第四濃水進入所述第一氯化鈉蒸發結晶模塊，所述第一氯化鈉蒸發結晶模塊以三效蒸發結晶的方式處理所述第四濃水并得到氯化鈉，其中，所述三效蒸發結晶是指依次降低各蒸發室高鹽水沸點，基于沸點溫度的不同分離出二次蒸汽，生蒸汽中熱能多次逐級利用。
4.如權利要求3所述的合成氨與乙二醇廢水零排放處理系統，其特征在于，所述系統還包括預濃縮模塊和除沫模塊，所述第二濃水進入冷凍模塊前，預濃縮模塊對二次蒸汽進行壓縮以使得二次蒸汽溫度提高并用于系統蒸發熱源，所述除沫模塊用于所述第一氯化鈉蒸發結晶模塊和第二氯化鈉蒸發結晶模塊，并用于蒸發過程所產生的二次蒸汽中的液滴和/或泡沫的清除。
5.如權利要求4所述的合成氨與乙二醇廢水零排放處理系統，其特征在于，所述冷凍模塊包括一級預冷器和二級預冷器，所述一級預冷器將循環冷卻水和所述第二濃水逆流換熱降溫，預冷后的所述第二濃水進入所述二級預冷器，將冷凍模塊中的上清液與所述第二濃水逆流換熱降溫，換熱后的上清液進入所述第二氯化鈉蒸發結晶模塊。
6.如權利要求5所述的合成氨與乙二醇廢水零排放處理系統，其特征在于，所述第二氯化鈉蒸發結晶模塊以二效蒸發結晶的方式處理所述換熱后的上清液并得到氯化鈉，其中，所述二效蒸發結晶是指依次降低各蒸發室高鹽水沸點，基于沸點溫度的不同分離出二次蒸汽，生蒸汽中熱能多次逐級利用。
7.如權利要求6所述的合成氨與乙二醇廢水零排放處理系統，其特征在于，所述系統還包括雜鹽單元，所述第四濃水通過所述第一氯化鈉蒸發結晶模塊的三效蒸發結晶母液和所述換熱后的上清液通過所述第二氯化鈉蒸發結晶模塊的二效蒸發結晶母液進入所述雜鹽單元進行干燥處理。
8.如權利要求7所述的合成氨與乙二醇廢水零排放處理系統，其特征在于，所述硫酸鈉結晶模塊包括熔融結晶器和離心機，所述第二濃水經過冷凍模塊處理后進入所述熔融結晶器進行蒸發結晶并得到硫酸鈉結晶鹽，所述硫酸鈉結晶鹽進入離心機中，得到硫酸鈉。
9.如權利要求8所述的合成氨與乙二醇廢水零排放處理系統，其特征在于，所述第一產水、第三產水和第四產水進入產品水池中，所述產品水池用于儲存處理過程中的所述第一產水、第三產水和第四產水，并用于給所述預處理單元提供再生水。10.一種合成氨與乙二醇廢水零排放處理方法，其特征在于，所述方法包括：對廢水中的重金屬離子、二氧化硅以及硬度離子進行去除并得到第一產水和第一濃水；對得到的所述第一濃水進行納濾分鹽，并得到經過處理后的第二產水和第二濃水；對所述第二產水和第二濃水進行結晶處理，所述廢水經過重金屬離子、二氧化硅以及硬度離子的去除后通過納濾分鹽和結晶處理回收合成氨與乙二醇廢水中的氯化鈉和硫酸鈉結晶，從而實現廢水的零排放。

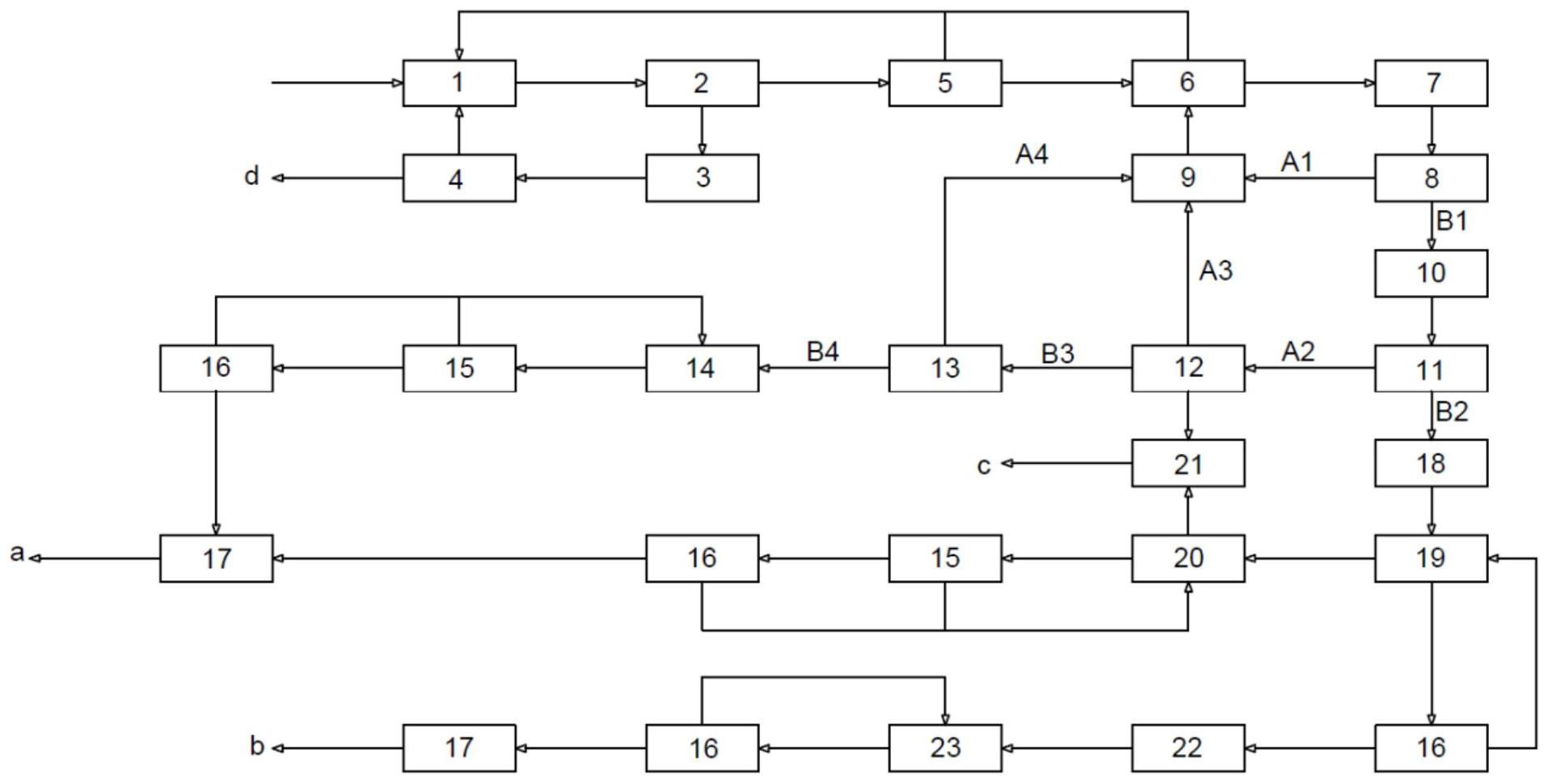

發明內容
針對現有技術之不足，本發明的技術方案是提供一種合成氨與乙二醇廢水零排放處理系統，所述系統包括預處理單元、納濾單元和結晶單元，所述預處理單元用于對廢水中的重金屬離子、二氧化硅以及硬度離子進行去除并送至第一反滲透膜模塊得到第一產水和第一濃水，所述納濾單元通過納濾膜元件對所述第一反滲透膜模塊處理得到的所述第一濃水進行納濾分鹽，并得到經過所述納濾單元處理后的第二產水和第二濃水，所述結晶單元用于對所述納濾單元處理后的所述第二產水和第二濃水進行結晶處理，所述第一產水作為新鮮水和/或循環水補水進入所述結晶單元并與所述結晶單元的冷凝水形成混合冷凝水作為換熱熱源和/或所述結晶單元的液位控制供水源，以對所述第二產水和第二濃水的氯化鈉和硫酸鈉的提取提供回用水支持。所述廢水經過預處理單元處理后通過所述納濾單元和所述結晶單元回收合成氨與乙二醇廢水中的氯化鈉和硫酸鈉結晶，從而實現廢水的零排放。本發明基于梯級處理、污染物盡可能排出體系外以及高含鹽濃縮水不回頭的多種設計理念，設計了廢水蒸發結晶的處理系統，通過對第二產水基于兩級膜濃縮和氯化鈉熱法結晶的方式進行氯化鈉提取，對第二濃水基于冷卻濃縮結晶和熔融結晶的方式進行硫酸鈉提取，并且通過冷卻濃縮結晶進一步提取氯化鈉，使得制作出的氯化鈉和硫酸鈉的理化指標符合煤化工副產工業標準、產水水質達到指標以及達到合成氨與乙二醇廢水零排放的效果。
根據一種優選的實施方式，所述結晶單元包括第一氯化鈉蒸發結晶模塊、第二氯化鈉蒸發結晶模塊和硫酸鈉結晶模塊，所述納濾單元處理后的所述第二產水通過第二反滲透膜模塊進入所述第一氯化鈉蒸發結晶模塊進行蒸發結晶，所述納濾單元處理后的所述第二濃水通過冷凍模塊進入所述第二氯化鈉蒸發結晶模塊和硫酸鈉結晶模塊進行結晶。
根據一種優選的實施方式，所述第二產水經過所述第二反滲透膜模塊得到第三產水和第三濃水，所述第三濃水進入超高壓膜模塊得到第四產水和第四濃水，所述第四濃水進入所述第一氯化鈉蒸發結晶模塊，所述第一氯化鈉蒸發結晶模塊以三效蒸發結晶的方式處理所述第四濃水并得到氯化鈉，其中，所述三效蒸發結晶是指依次降低各蒸發室高鹽水沸點，基于沸點溫度的不同分離出二次蒸汽，生蒸汽中熱能多次逐級利用。第一氯化鈉蒸發結晶模塊采用三效蒸發結晶處理形式，通過真空系統改變各蒸發室的壓強，使得蒸發室高鹽水沸點改變，實現二次蒸汽的分離，讓生蒸汽中的熱能多次逐級利用，節省系統功耗，提高系統蒸發率。
根據一種優選的實施方式，所述系統還包括預濃縮模塊和除沫模塊，所述第二濃水進入冷凍模塊前，預濃縮模塊對二次蒸汽進行壓縮以使得二次蒸汽溫度提高并用于系統蒸發熱源，所述除沫模塊用于所述第一氯化鈉蒸發結晶模塊和第二氯化鈉蒸發結晶模塊，并用于蒸發過程所產生的二次蒸汽中的液滴和/或泡沫的清除。除沫模塊攔截二次蒸汽夾帶的液滴及優化，進一步清除第二濃水含有的氯化鈉，第二，本發明目的即為提取高質量氯化鈉和硫酸鈉，上清液提取出的氯化鈉滿足高質量要求，提高了該系統提取氯化鈉的效率；
(6)通過納濾單元得出第二泡沫等，可以保證產生冷凝水的質量，避免了壓縮機、蒸發器加熱室或冷凝器在腐蝕、結垢、傳熱系數降低等不良條件下工作并引起嚴重污染的問題。
根據一種優選的實施方式，所述冷凍模塊包括一級預冷器和二級預冷器，所述一級預冷器將循環冷卻水和所述第二濃水逆流換熱降溫，預冷后的所述第二濃水進入所述二級預冷器，將冷凍模塊中的上清液與所述第二濃水逆流換熱降溫，換熱后的上清液進入所述第二氯化鈉蒸發結晶模塊。第一，為后續硫酸鈉的提取品質做優化，進一步清除第二濃水含有的氯化鈉，第二，本發明目的即為提取高質量氯化鈉和硫酸鈉，上清液提取出的氯化鈉滿足高質量要求，提高了該系統提取氯化鈉的效率，第三，蒸發能源只消耗熱能循環所消耗的電能，與一般蒸汽熱源蒸發器比較能源消耗大幅度降低，并且當蒸發量由于實際生產需要進行調整時，只要通過控制系統調整壓縮機轉速、真空度和進料量，系統會自動適應新的蒸發量。
根據一種優選的實施方式，所述第二氯化鈉蒸發結晶模塊以二效蒸發結晶的方式處理所述換熱后的上清液并得到氯化鈉，其中，所述二效蒸發結晶是指依次降低各蒸發室高鹽水沸點，基于沸點溫度的不同分離出二次蒸汽，生蒸汽中熱能多次逐級利用。第二氯化鈉蒸發結晶模塊采用二效蒸發結晶處理形式，以節省建設成本以及運行成本。
根據一種優選的實施方式，所述系統還包括雜鹽單元，所述第四濃水通過所述第一氯化鈉蒸發結晶模塊的三效蒸發結晶母液和所述換熱后的上清液通過所述第二氯化鈉蒸發結晶模塊的二效蒸發結晶母液進入所述雜鹽單元進行干燥處理。雜鹽單元處理了提取出氯化鈉后剩余的母液，充分利用各單元處理完成后的產水和濃水，實現對合成氨與乙二醇廢水的零排放。
根據一種優選的實施方式，所述硫酸鈉結晶模塊包括熔融結晶器和離心機，所述第二濃水經過冷凍模塊處理后進入所述熔融結晶器進行蒸發結晶并得到硫酸鈉結晶鹽，所述硫酸鈉結晶鹽進入離心機中，得到硫酸鈉。從上述各構件后送至硫酸鈉結晶模塊的第二濃水，本身以具有較高含量硫酸鈉，其余雜質也去除，所以采用熔融結晶器以節省建設成本以及運行成本，并且熔融結晶器采用強制循環單效蒸發結晶，進一步節省投資和占地。
根據一種優選的實施方式，所述第一產水、第三產水和第四產水進入產品水池中，所述產品水池用于儲存處理過程中的所述第一產水、第三產水和第四產水，并用于給所述預處理單元提供再生水。對各產水的多次利用，在貫徹濃水不回流的基礎上，提高產水使用效率，并且集中于產品水池，能再次進入循環，使進入蒸發結晶產鹽系統的水量進一步降低，節約投資、占地及運行能耗。
本發明還包括一種合成氨與乙二醇廢水零排放處理方法，所述方法包括：對廢水中的重金屬離子、二氧化硅以及硬度離子進行去除并得到第一產水和第一濃水；對得到的所述第一濃水進行納濾分鹽，并得到經過處理后的第二產水和第二濃水；對所述第二產水和第二濃水進行結晶處理。所述廢水經過重金屬離子、二氧化硅以及硬度離子的去除后通過納濾分鹽和結晶處理回收合成氨與乙二醇廢水中的氯化鈉和硫酸鈉結晶，從而實現廢水的零排放。
本發明的有益技術效果：
(1)本發明基于梯級處理、污染物盡可能排出體系外以及高含鹽濃縮水不回頭的多種設計理念，設計了廢水蒸發結晶的處理系統，通過對第二產水基于兩級膜濃縮和氯化鈉熱法結晶的方式進行氯化鈉提取，對第二濃水基于冷卻濃縮結晶和熔融結晶的方式進行硫酸鈉提取，并且通過冷卻濃縮結晶進一步提取氯化鈉，使得制作出的氯化鈉和硫酸鈉的理化指標符合煤化工副產工業標準、產水水質達到指標以及達到合成氨與乙二醇廢水零排放的效果；
(2)本發明的第一產水、第三產水和第四產水均進入產品水池中作為各部件的新鮮水和或循環水補水對各產水的多次利用，在貫徹濃水不回流的基礎上，提高產水使用效率，并且集中于產品水池，能再次進入循環，使進入蒸發結晶產鹽系統的水量進一步降低，節約投資、占地及運行能耗，同時用作與結晶單元中各效蒸汽罐的冷凝水形成混合冷凝水作為其換熱熱源和/或所述結晶單元的液位控制供水源；
(3)通過預處理單元中的高密度澄清池、高強度膜、兩級陽床以及除碳器工藝，對合成氨與乙二醇廢水進行軟化處理，并且除去Ca2+、Mg2+、SiO2。同時實現混凝、絮凝作用，可使原水中的懸浮物、有機物、膠體等物質凝聚成較大的絮凝物，以便于有效的沉淀去除，有效降低來水的有機物、懸浮物及濁度，也為后續高強度膜的穩定運行創造良好條件；
(4)本發明中的高強度膜區別于現有技術的多介質和超濾方案，通過抽吸方式，對大量細小懸浮物成功攔截，解決了高鹽水密度大，沉降效果差，普通超濾膜易堵塞、斷絲等問題，并且具有較高水回收率，反洗的排水仍在高強度膜池內；
(5)第一氯化鈉蒸發結晶模塊采用三效蒸發結晶處理形式，通過真空系統改變各蒸發室的壓強，使得蒸發室高鹽水沸點改變，實現二次蒸汽的分離，讓生蒸汽中的熱能多次逐級利用，節省系統功耗，提高系統蒸發率(即減溫減壓開度調節加熱室生蒸汽用量)，而第二氯化鈉蒸發結晶模塊采用二效蒸發結晶處理形式，以節省建設成本以及運行成本。第二氯化鈉蒸發結晶模塊處理的是第二濃水，其主要含有硫酸鈉，從中提取氯化鈉的目的在于，第一，為后續硫酸鈉的提取做產水和第二濃水，通過對氯化鈉和硫酸鈉的不同提取手段，并且通過產水回流，濃水不回流的方式，在進一步保障各設備安全性、被腐蝕概率的同時，兼顧高質量氯化鈉和硫酸鈉的提取，以對第二產水提取氯化鈉，第二濃水上清液提取氯化鈉的兩個路徑，提高氯化鈉制備效率，提高硫酸鈉制備品質，并且剩余母液進入雜鹽單元，得到質量差一籌的雜鹽，實現合成氨與乙二醇廢水的零排放；
(7)第一氯化鈉蒸發結晶模塊和第二氯化鈉蒸發結晶模塊上端均設置有除沫模塊，攔截二次蒸汽夾帶的液滴及泡沫等，可以保證產生冷凝水的質量，避免了壓縮機、蒸發器加熱室或冷凝器在腐蝕、結垢、傳熱系數降低等不良條件下工作并引起嚴重污染的問題，此外第一氯化鈉蒸發結晶模塊和第二氯化鈉蒸發結晶模塊下端設置結晶室，目的是使鹽顆粒長大并集鹽、濃縮、提高鹽的品質。
（發明人：權秋紅;張建飛;元西方;李爭光;丁哲）
