公布日：2022.08.09
申請日：2022.05.13
分類號：C02F9/14(2006.01)I;C01F11/32(2006.01)I
摘要
本發明涉及資源化回收與廢水處理技術領域，公開了一種骨明膠廢水中回收氯化鈣晶體的方法及系統，方法包括S1預處理、S2離心分離、S3多級過濾、S4鹽回收系統、S5鹽脫附系統與S6脫鹽劑再生及鹽結晶系統六大步驟；系統包括預處理裝置(10)、多級過濾裝置(20)、鹽回收系統(30)、鹽脫附系統(40)與脫鹽劑再生及鹽結晶系統(50)；該方法及系統回收具有較高應用價值的氯化鈣實現資源的再利用，可使的氯化鈣晶體回收率為53～75％，回收的氯化鈣晶體純度為99％，脫鹽劑乙溶液醇回收率＞90％，乙醇濃度為60～90％，整體脫鹽成本低，同時解決骨明膠廢水氯離子排放達標困難的問題，經回收處理后廢水中氯離子排放濃度降低至＜800mg/L，綜合廢水達標排放，經濟效益顯著。
權利要求書
1.一種骨明膠廢水中回收氯化鈣晶體的方法，其特征在于，包括以下步驟：S1預處理：將酸浸車間和磷鈣車間排出的廢水排入混凝池(1)后，向其中加入混凝劑和助凝劑；S2離心分離：將S1中的出水通過管道泵入離心裝置(2)進行固液分離；S3多級過濾：將S2中預處理階段的出水泵入一級超濾(3)進行一級過濾，濃縮液排入濃水池(6)；將一級超濾(3)的濾出液泵入二級超濾(4)進行二級過濾，濃縮液排入濃水池(6)；將二級超濾(4)的濾出液泵入納濾(5)進行三級過濾，濃縮液排入濃水池(6)，將納濾(5)的濾出液泵入鹽回收系統(30)；S4鹽回收系統：將S3中多級過濾階段的濾出液泵入鹽回收系統(30)通過樹脂吸附水中的無機鹽；經脫鹽后的稀廢水排入稀水池(7)；將稀水池(7)中的稀廢水排入綜合廢水池(8)進行混合后通過生化處理，達標排放；S5鹽脫附系統：將鹽回收系統(30)中的樹脂轉移至鹽脫附系統(40)中與脫鹽劑混合，脫鹽劑將樹脂吸附的無機鹽洗脫后進入脫鹽劑再生及鹽結晶系統(50)，洗脫后的樹脂回用至鹽回收系統(30)；S6脫鹽劑再生及鹽結晶系統：將S5中含鹽的脫鹽劑與濃水池(6)中濃縮液進行混合后通過蒸發獲得氯化鈣晶體，脫鹽劑通過冷凝回收后回用至鹽脫附系統(40)。
2.根據權利要求1所述的一種骨明膠廢水中回收氯化鈣晶體的方法，其特征在于，S1中混凝劑包括聚合氯化鋁、聚合氯化鐵和聚合硫酸鋁中的一種或多種，助凝劑包括聚丙烯酰胺。
3.根據權利要求1所述的一種骨明膠廢水中回收氯化鈣晶體的方法，其特征在于，S2中離心分離包括臥式離心機、碟片離心機中的一種，臥式離心機的轉速在5000-7500r/min，碟片離心機的轉速在8000-10000r/min。
4.根據權利要求1所述的一種骨明膠廢水中回收氯化鈣晶體的方法，其特征在于，S3中多級過濾裝置包括一級超濾(3)、二級超濾(4)及納濾(5)，一級超濾膜孔徑100-200nm，二級超濾膜孔徑2-10nm，納濾(5)的截留分子量為250-400Da，經S2分離的廢水依次經過一級超濾(3)、二級超濾(4)、納濾(5)；經過多級過濾后的廢水pH為4.32-4.54；優選的，一級超濾(3)為碳化硅超濾，二級超濾(4)為陶瓷超濾。
5.根據權利要求1所述的一種骨明膠廢水中回收氯化鈣晶體的方法，其特征在于，鹽回收系統(30)是由樹脂組成的吸附塔，吸附溫度20-27℃，過液體積3-10倍吸附體積，吸附時間3-10h，脫鹽后的稀廢水排入稀水池，稀廢水pH為4.01-4.68，氯離子含量＜20000mg/L；優選的，樹脂為大孔吸附樹脂。
6.根據權利要求5所述的一種骨明膠廢水中回收氯化鈣晶體的方法，其特征在于，鹽脫附系統(40)中的脫鹽劑為乙醇溶液，洗脫裝置為洗脫塔，脫鹽劑由洗脫塔下部進上部出，脫鹽劑用量3-8倍樹脂體積，洗脫時間3-5小時，洗脫流速為1-1.6倍吸附體積/每小時；優選的，乙醇溶液中乙醇體積占比40％-80％。
7.根據權利要求1-6中任一項所述的一種骨明膠廢水中回收氯化鈣晶體的方法，其特征在于，濃水池(6)中的濃液通過AFC進行預蒸發，預蒸發后含鹽洗脫液混合，再通過多效蒸發、MVR蒸發將氯化鈣結晶、分離并由蒸發系統中的傳送裝置運出，脫鹽劑通過蒸餾后冷凝回收利用至鹽脫附系統(40)。

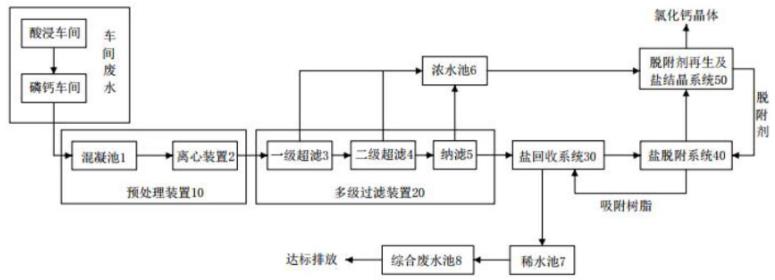

8.一種骨明膠廢水中回收氯化鈣晶體的系統，其特征在于，包括預處理裝置(10)、多級過濾裝置(20)、鹽回收系統(30)、鹽脫附系統(40)與脫鹽劑再生及鹽結晶系統(50)，所述預處理裝置(10)與多級過濾裝置(20)連通，所述多級過濾裝置(20)的濾出液管路與鹽回收系統(30)連通，其濃液管路與濃水池(6)連通；所述鹽回收系統(30)內設有吸附樹脂，用于回收氯化鈣晶體；鹽脫附系統(40)將鹽回收系統(30)中的吸附樹脂與脫鹽劑混合，用于重生樹脂洗脫氯化鈣晶體；經鹽脫附系統(40)的脫鹽劑洗脫后進入脫鹽劑再生及鹽結晶系統(50)，且洗脫后的樹脂回用至鹽回收系統(30)；鹽回收系統(30)的濾出液管路連接稀水池(7)，稀水池(7)與綜合廢水池(8)相連，濾出液經綜合廢水池(8)調節后進入生化處理系統處理達標后排放。
9.根據權利要求8所述的一種骨明膠廢水中回收氯化鈣晶體的系統，其特征在于，所述預處理裝置(10)包括依次相連的混凝池(1)及離心裝置(2)，車間廢水通過連接管路注入混凝池(1)，混凝池(1)加入混凝劑和助凝劑用于去除雜質；離心裝置(2)包括臥式離心機、碟片離心機中的一種；所述多級過濾裝置(20)依次包括一級超濾(3)、二級超濾(4)與納濾(5)，一級超濾(3)、二級超濾(4)、納濾(5)均與濃水池(6)相連；濃水池(6)與脫鹽劑再生及鹽結晶系統(50)相連；優選的，一級超濾(3)為碳化硅超濾，二級超濾(4)為陶瓷超濾，一級超濾(3)、二級超濾(4)與納濾(5)用于去除廢水中細小顆粒、溶解性蛋白與油脂。
10.根據權利要求8或9所述的一種骨明膠廢水中回收氯化鈣晶體的系統，其特征在于，所述脫鹽劑再生及鹽結晶系統(50)包括AFC蒸發設備、多效蒸發設備、MVR蒸發設備，氯化鈣晶體經蒸發后通過傳送裝置運出，脫鹽劑經蒸餾后冷凝回收至鹽脫附系統(40)。
發明內容
針對現有技術存在的不足，本發明的目的在于提供一種骨明膠廢水中回收氯化鈣晶體的方法和系統，解決上述技術背景中提出的問題，該系統回收具有較高應用價值的氯化鈣實現資源的再利用，降低廢水中氯離子和鈣離子的濃度以減弱對生化系統的沖擊，經回收處理后廢水中氯離子排放濃度降低至＜800mg/L，綜合廢水達標排放，經濟效益顯著。
為了實現第一目的，本發明提供如下技術方案：
一種骨明膠廢水中回收氯化鈣晶體的方法，包括以下步驟：
S1預處理：將酸浸車間和磷鈣車間排出的廢水排入混凝池后，向其中加入混凝劑和助凝劑；
S2離心分離：將S1中的出水通過管道泵入離心裝置進行固液分離；
S3多級過濾：將S2中預處理階段的出水泵入一級超濾進行一級過濾，濃縮液排入濃水池，再將超濾的濾出液泵入二級超濾進行二級過濾，濃縮液排入濃水池；將二級超濾的濾出液泵入納濾進行三級過濾，濃縮液排入濃水池；將納濾的濾出液泵入鹽回收系統，濃縮液排入濃水池；
S4鹽回收系統：將S3中多級過濾階段的濾出液泵入鹽回收系統通過樹脂吸附水中的無機鹽；經脫鹽后的稀廢水排入稀水池；將稀水池中的稀廢水排入綜合廢水池進行混合后通過生化處理，達標排放；
S5鹽脫附系統：將鹽回收系統中的樹脂轉移至鹽脫附系統中與脫鹽劑混合，脫鹽劑將樹脂吸附的無機鹽洗脫后進入脫鹽劑再生及鹽結晶系統，洗脫后的樹脂回用至鹽回收系統；
S6脫鹽劑再生及鹽結晶系統：將S5中含鹽的脫鹽劑與濃水池中濃縮液進行混合后通過蒸發獲得氯化鈣晶體，脫鹽劑通過冷凝回收后回用至鹽脫附系統。
作為優選，S1中混凝劑包括聚合氯化鋁、聚合氯化鐵和聚合硫酸鋁中的一種或多種，助凝劑包括聚丙烯酰胺。
作為優選，S2中離心分離包括臥式離心機、碟片離心機中的一種，臥式離心機的轉速在5000-7500r/min，碟片離心機的轉速在8000-10000r/min。
作為優選，S3中多級過濾裝置包括一級超濾、二級超濾及納濾，一級超濾膜孔徑100-200nm，二級超濾膜孔徑2-10nm，納濾的截留分子量為250-400Da，經S2分離的廢水依次經過一級超濾、二級超濾、納濾；經過多級過濾后的廢水pH為4.32-4.54；
進一步優選，一級超濾為碳化硅超濾，二級超濾為陶瓷超濾，一級超濾、二級超濾與納濾用于去除廢水中細小顆粒、溶解性蛋白與油脂。
作為優選，鹽回收系統是由樹脂組成的吸附塔，吸附溫度20-27℃，過液體積3-10倍吸附體積，吸附時間3-10h，脫鹽后的稀廢水排入稀水池，稀廢水pH為4.01-4.68，氯離子含量＜20000mg/L；
進一步優選，樹脂為大孔吸附樹脂。
作為優選，鹽脫附系統中的脫鹽劑為乙醇溶液，洗脫裝置為洗脫塔，脫鹽劑由洗脫塔下部進上部出，脫鹽劑用量3-8倍樹脂體積，洗脫時間3-5小時，洗脫流速為1-
1.6倍吸附體積/每小時；
進一步優選，乙醇溶液中乙醇體積占比40％-80％。
作為優選，濃水池中的濃液通過AFC進行預蒸發，預蒸發后含鹽洗脫液混合，再通過多效蒸發、MVR蒸發將氯化鈣結晶、分離并由蒸發系統中的傳送裝置運出，脫鹽劑通過蒸餾后冷凝回收利用至鹽脫附系統。
為了實現第二目的，本發明提供如下技術方案：
一種骨明膠廢水中回收氯化鈣晶體的系統，包括預處理裝置、多級過濾裝置、鹽回收系統、鹽脫附系統與脫鹽劑再生及鹽結晶系統，所述預處理裝置與多級過濾裝置連通，所述多級過濾裝置的濾出液管路與鹽回收系統連通，其濃液管路與濃水池連通；
所述鹽回收系統內設有吸附樹脂，用于回收氯化鈣晶體；鹽脫附系統將鹽回收系統中的吸附樹脂與脫鹽劑混合，用于重生樹脂洗脫氯化鈣晶體；經鹽脫附系統的脫鹽劑洗脫后進入脫鹽劑再生及鹽結晶系統，且洗脫后的樹脂回用至鹽回收系統；
鹽回收系統的濾出液管路連接稀水池，稀水池與綜合廢水池相連，濾出液經綜合廢水池調節后進入生化處理系統處理達標后排放。
作為優選，所述預處理裝置包括依次相連的混凝池及離心裝置，車間廢水通過連接管路注入混凝池，混凝池加入混凝劑和助凝劑用于去除雜質；離心裝置包括臥式離心機、碟片離心機中的一種。
作為優選，所述多級過濾裝置依次包括一級超濾、二級超濾與納濾，一級超濾、二級超濾、納濾均與濃水池相連。
作為優選，一級超濾為碳化硅超濾，二級超濾為陶瓷超濾，一級超濾、二級超濾與納濾用于去除廢水中細小顆粒、溶解性蛋白與油脂。
作為優選，濃水池與脫鹽劑再生及鹽結晶系統相連。
作為優選，所述脫鹽劑再生及鹽結晶系統包括AFC蒸發設備、多效蒸發設備、MVR蒸發設備，濃水池中的濃液通過AFC進行預蒸發，預蒸發后含鹽洗脫液混合，再通過多效蒸發、MVR蒸發將氯化鈣結晶、分離并由蒸發系統中的傳送裝置運出，脫鹽劑通過蒸餾后冷凝回收利用至鹽脫附系統。
與現有技術相比，本發明的有益效果是：
本發明的方法回收具有較高應用價值的氯化鈣實現資源的再利用，可使的氯化鈣晶體回收率為53-75％，回收的氯化鈣晶體純度為99％，脫鹽劑乙溶液醇回收率＞90％，乙醇濃度為60-90％，整體脫鹽成本低，也降低廢水中氯離子和鈣離子的濃度以減弱對生化系統的沖擊，同時解決骨明膠廢水氯離子排放達標困難的問題，經回收處理后廢水中氯離子排放濃度降低至＜800mg/L，綜合廢水達標排放，經濟效益顯著。且回收的氯化鈣晶體符合中國藥典(2020版)及食品添加劑氯化鈣(GB1886.45-2016)中的相關要求。
（發明人：沈斌;劉澤川;張正波;段帥;莫詩婕;張必華;汪舟波;黃鸝;周晨）
