公布日：2022.04.01
申請日：2022.01.12
分類號：B01D29/03(2006.01)I;B01D29/64(2006.01)I;B01D29/96(2006.01)I
摘要
本申請涉及污水處理的領域，涉及一種生態型鄉村污水處理系統，其包括污水處理箱，所述污水處理箱的頂部設有進水口，所述污水處理箱的底部設有出水口，所述污水處理箱中固定連接有過濾網，所述過濾網的端面上開設有收集口，所述收集口的內壁上固定連接有頂部為開口狀的收集框，所述收集框中放置有與收集框相契合的拿取框，所述污水處理箱的頂部開設有用于拿取拿取框的拿取口；所述污水處理箱中安裝有用于清理過濾網的清理部件。本申請改善了污水過濾速度較低的問題。
權利要求書

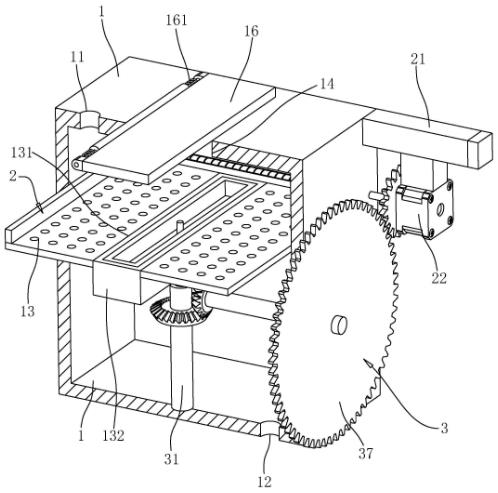

1.一種生態型鄉村污水處理系統，包括污水處理箱(1)，所述污水處理箱(1)的頂部設有進水口(11)，所述污水處理箱(1)的底部設有出水口(12)，所述污水處理箱(1)中固定連接有過濾網(13)，其特征在于：所述過濾網(13)的端面上開設有收集口(131)，所述收集口(131)的內壁上固定連接有頂部為開口狀的收集框(132)，所述收集框(132)中放置有與收集框(132)相契合的拿取框(133)，所述污水處理箱(1)的頂部開設有用于拿取拿取框(133)的拿取口(14)；所述污水處理箱(1)中安裝有用于清理過濾網(13)的清理部件(2)；所述污水處理箱(1)的內壁上開設有清理槽(15)，所述清理部件(2)包括固定連接在污水處理箱(1)側壁上的固定板(21)、安裝在固定板(21)上的電機(22)、固定連接在電機(22)輸出軸上的方形塊(23)、轉動安裝在清理槽(15)內壁上的第一螺桿(24)以及螺紋套設在第一螺桿(24)上的清理板(25)；所述第一螺桿(24)穿設到污水處理箱(1)的外側，所述第一螺桿(24)的端面上開設有供方形塊(23)插入的方形槽(241)；所述清理板(25)與過濾網(13)貼合；所述電機(22)滑移安裝在固定板(21)上，所述電機(22)上固定連接有燕尾塊(221)，所述固定板(21)上開設有供燕尾塊(221)滑移放置的燕尾槽(211)；所述污水處理箱(1)中安裝有傳動部件(3)，所述電機(22)可通過傳動部件(3)驅動拿取框(133)進行移動；所述傳動部件(3)包括轉動安裝在污水處理箱(1)內底面上的螺紋筒(31)和螺紋穿設在螺紋筒(31)中的第二螺桿(32)，所述第二螺桿(32)的頂部穿設到收集框(132)中，所述第二螺桿(32)與拿取框(133)固定連接；所述污水處理箱(1)的側壁上穿設有傳動桿(33)，所述螺紋筒(31)上固定連接有第一錐形齒輪(34)，所述傳動桿(33)上固定連接有與第一錐形齒輪(34)嚙合的第二錐形齒輪(35)；所述電機(22)的輸出軸上固定連接有第一直齒輪(36)，所述傳動桿(33)上固定連接有與第一直齒輪(36)嚙合的第二直齒輪(37)；所述固定板(21)上安裝有用于控制燕尾塊(221)移動的控制部件(4)，所述控制部件(4)包括固定連接在燕尾槽(211)側壁上的電磁鐵(41)、固定連接在燕尾塊(221)上且與電磁鐵(41)配合使用的鐵片(42)以及固定連接在固定板(21)上的蓄電池(43)；所述蓄電池(43)與電磁鐵(41)通過導線電連接，所述燕尾槽(211)的側壁上固定連接有控制彈簧(44)，所述控制彈簧(44)與燕尾塊(221)固定連接；所述拿取框(133)中安裝有用于控制蓄電池(43)對電磁鐵(41)進行通電與斷電的開關部件(5)；所述開關部件(5)包括固定連接在拿取框(133)內底面上的固定桿(51)和套設在固定桿(51)上的開關板(52)；所述開關板(52)的側壁與拿取框(133)的內壁貼合，所述拿取框(133)的內底面上開設有開關槽(1331)，所述開關槽(1331)內放置有開關桿(53)，所述開關桿(53)與開關板(52)接觸，所述開關槽(1331)的內底面上固定連接有開關彈簧(54)，所述開關彈簧(54)與開關桿(53)固定連接；所述開關桿(53)上設置有第一觸點(55)，所述第一觸點(55)與電磁鐵(41)通過導線電連接；所述開關槽(1331)的內壁上設有與第一觸點(55)配合使用的第二觸點(56)，所述第二觸點(56)與蓄電池(43)通過導線電連接；所述拿取框(133)中安裝有用于鎖定開關桿(53)的鎖定部件(6)；所述開關槽(1331)的側壁上開設有安裝槽(1332)，所述鎖定部件(6)包括固定連接在安裝槽(1332)內壁上鎖定彈簧(61)和滑移放置在安裝槽(1332)中的鎖定塊(62)；所述鎖定塊(62)與鎖定彈簧(61)固定連接，所述開關桿(53)的側壁上開設有供鎖定塊(62)插入的鎖定槽(531)，所述鎖定塊(62)朝向開關桿(53)的端面上成型有鎖定斜面(621)，所述鎖定斜面(621)自上而下距開關桿(53)的距離之間減小；所述收集框(132)上安裝有用于解除鎖定塊(62)對開關桿(53)鎖定的解鎖部件(7)；所述拿取框(133)的內底面上開設有與安裝槽(1332)貫通的滑移槽(1333)，所述解鎖部件(7)包括固定連接在收集框(132)內底面上的解鎖桿(71)，所述解鎖桿(71)可穿設在滑移槽(1333)中，所述鎖定塊(62)的底部開設有解鎖槽(622)，所述解鎖槽(622)靠近鎖定彈簧(61)的側邊成型有解鎖斜面(623)，所述解鎖斜面(623)可與解鎖桿(71)接觸。
2.根據權利要求1所述的一種生態型鄉村污水處理系統，其特征在于：所述污水處理箱(1)上鉸接連接有蓋設在拿取口(14)上的蓋板(16)。
3.根據權利要求2所述的一種生態型鄉村污水處理系統，其特征在于：安裝在所述蓋板(16)中的鉸接軸上套設有扭簧(161)。
發明內容
為了改善污水過濾速度較低的問題，本申請?zhí)峁┮环N生態型鄉村污水處理系統。
本申請?zhí)峁┑囊环N生態型鄉村污水處理系統采用如下的技術方案：
一種生態型鄉村污水處理系統，包括污水處理箱，所述污水處理箱的頂部設有進水口，所述污水處理箱的底部設有出水口，所述污水處理箱中固定連接有過濾網，所述過濾網的端面上開設有收集口，所述收集口的內壁上固定連接有頂部為開口狀的收集框，所述收集框中放置有與收集框相契合的拿取框，所述污水處理箱的頂部開設有用于拿取拿取框的拿取口；所述污水處理箱中安裝有用于清理過濾網的清理部件。
通過采用上述技術方案，啟動清理部件，清理部件能夠?qū)^濾網上的雜質進行清理，雜質從收集口進入拿取框中，當拿取框中堆積的雜質較多時，從拿取口處取出拿取框進行清理，清理之后的拿取框放回收集框中，繼續對雜質進行收集，減少了雜質堆積在過濾網上情況的發生，改善了污水過濾速度較低的問題。
優選的，所述污水處理箱的內壁上開設有清理槽，所述清理部件包括固定連接在污水處理箱側壁上的固定板、安裝在固定板上的電機、固定連接在電機輸出軸上的方形塊、轉動安裝在清理槽內壁上的第一螺桿以及螺紋套設在第一螺桿上的清理板；所述第一螺桿穿設到污水處理箱的外側，所述第一螺桿的端面上開設有供方形塊插入的方形槽；所述清理板與過濾網貼合。
通過采用上述技術方案，啟動電機，電機帶動方形塊進行轉動，方形塊帶動第一螺桿進行轉動，第一螺桿帶動清理板進行移動，清理板能夠?qū)^濾網上的雜質進行清理，同時將過濾網上的雜質推移至拿取框中，便于工作人員進行操作。
優選的，所述電機滑移安裝在固定板上，所述電機上固定連接有燕尾塊，所述固定板上開設有供燕尾塊滑移放置的燕尾槽；所述污水處理箱中安裝有傳動部件，所述電機可通過傳動部件驅動拿取框進行移動。
通過采用上述技術方案，將電機進行移動，電機可通過傳動部件驅動拿取框豎向移動，使得拿取框從拿取口伸出到污水處理箱外，減少了工作人員手動拿取拿取框的操作步驟，提高了工作人員的清理效率。
優選的，所述傳動部件包括轉動安裝在污水處理箱內底面上的螺紋筒和螺紋穿設在螺紋筒中的第二螺桿，所述第二螺桿的頂部穿設到收集框中，所述第二螺桿與拿取框固定連接；所述污水處理箱的側壁上穿設有傳動桿，所述螺紋筒上固定連接有第一錐形齒輪，所述傳動桿上固定連接有與第一錐形齒輪嚙合的第二錐形齒輪；所述電機的輸出軸上固定連接有第一直齒輪，所述傳動桿上固定連接有與第一直齒輪嚙合的第二直齒輪。
通過采用上述技術方案，將電機進行移動，電機帶動第一直齒輪進行移動，當?shù)谝恢饼X輪與第二直齒輪嚙合時，第一直齒輪帶動第二直齒輪進行轉動，第二直齒輪帶動傳動桿進行轉動，傳動桿帶動第二錐形齒輪進行轉動，第二錐形齒輪帶動第一錐形齒輪進行轉動，第一錐形齒輪帶動螺紋筒進行轉動，螺紋筒帶動第二螺桿豎向移動，第二螺桿帶動拿取框進行移動，使得拿取框能夠從拿取口伸出到污水處理箱的外側，便于對拿取框進行清理。
優選的，所述固定板上安裝有用于控制燕尾塊移動的控制部件，所述控制部件包括固定連接在燕尾槽側壁上的電磁鐵、固定連接在燕尾塊上且與電磁鐵配合使用的鐵片以及固定連接在固定板上的蓄電池；所述蓄電池與電磁鐵通過導線電連接，所述燕尾槽的側壁上固定連接有控制彈簧，所述控制彈簧與燕尾塊固定連接；所述拿取框中安裝有用于控制蓄電池對電磁鐵進行通電與斷電的開關部件。
通過采用上述技術方案，啟動開關部件，蓄電池對電磁鐵進行通電，電磁鐵對鐵片進行吸合，鐵片帶動燕尾塊進行移動，燕尾塊即可帶動電機進行移動，使得第一直齒輪與第二直齒輪嚙合，減少了工作人員的操作步驟，提高了工作人員的清理效率。
優選的，所述開關部件包括固定連接在拿取框內底面上的固定桿和套設在固定桿上的開關板；所述開關板的側壁與拿取框的內壁貼合，所述拿取框的內底面上開設有開關槽，所述開關槽內放置有開關桿，所述開關桿與開關板接觸，所述開關槽的內底面上固定連接有開關彈簧，所述開關彈簧與開關桿固定連接；所述開關桿上設置有第一觸點，所述第一觸點與電磁鐵通過導線電連接；所述開關槽的內壁上設有與第一觸點配合使用的第二觸點，所述第二觸點與蓄電池通過導線電連接；所述拿取框中安裝有用于鎖定開關桿的鎖定部件。
通過采用上述技術方案，當拿取框中的雜質較多時，雜質會推動開關板向下移動，開關板推動開關桿向下移動，此時開關彈簧呈壓縮狀，開關桿帶動第一觸點向下移動，當?shù)谝挥|點與第二觸點接觸時，蓄電池即可對電磁鐵進行通電，使得拿取框從拿取口中伸出，便于對拿取框進行清理。
優選的，所述開關槽的側壁上開設有安裝槽，所述鎖定部件包括固定連接在安裝槽內壁上鎖定彈簧和滑移放置在安裝槽中的鎖定塊；所述鎖定塊與鎖定彈簧固定連接，所述開關桿的側壁上開設有供鎖定塊插入的鎖定槽，所述鎖定塊朝向開關桿的端面上成型有鎖定斜面，所述鎖定斜面自上而下距開關桿的距離之間減小；所述收集框上安裝有用于解除鎖定塊對開關桿鎖定的解鎖部件。
通過采用上述技術方案，在開關桿向下移動的過程中，開關桿推動鎖定塊進行移動，此時鎖定彈簧呈壓縮狀，當鎖定塊與鎖定槽相對時，鎖定彈簧推動鎖定塊插入到鎖定槽中，即可完成鎖定塊對開關桿的鎖定，使得第一觸點與第二觸點能夠持續接觸，減少了拿取框停止移動情況的發生。
優選的，所述拿取框的內底面上開設有與安裝槽貫通的滑移槽，所述解鎖部件包括固定連接在收集框內底面上的解鎖桿，所述解鎖桿可穿設在滑移槽中，所述鎖定塊的底部開設有解鎖槽，所述解鎖槽靠近鎖定彈簧的側邊成型有解鎖斜面，所述解鎖斜面可與解鎖桿接觸。
通過采用上述技術方案，當拿取框向下移動時，解鎖斜面首先與解鎖桿抵接，繼續移動拿取框，鎖定塊進行移動，當鎖定塊從鎖定槽中脫離時，開關彈簧即可推動開關桿進行移動，使得第一觸點與第二觸點相互分離，電機繼續帶動第一螺桿進行轉動，對過濾網進行清理，進一步的減少了雜質堆積在過濾網上情況的發生。
優選的，所述污水處理箱上鉸接連接有蓋設在拿取口上的蓋板。
通過采用上述技術方案，蓋板能夠?qū)δ萌】谶M行遮蓋，減少了雜質從外部進入污水處理箱中情況的發生。
優選的，安裝在所述蓋板中的鉸接軸上套設有扭簧。
通過采用上述技術方案，扭簧能夠?qū)ιw板提供持續的拉力，使得蓋板緊貼在污水處理箱上。
綜上所述，本申請包括以下至少一種有益技術效果：
本申請通過設置拿取框與拿取口，啟動清理部件，清理部件能夠?qū)^濾網上的雜質進行清理，雜質從收集口進入拿取框中，當拿取框中堆積的雜質較多時，從拿取口處取出拿取框進行清理，清理之后的拿取框放回收集框中，繼續對雜質進行收集，減少了雜質堆積在過濾網上情況的發生，改善了污水過濾速度較低的問題；
本申請通過設置清理部件，啟動電機，電機帶動方形塊進行轉動，方形塊帶動第一螺桿進行轉動，第一螺桿帶動清理板進行移動，清理板能夠?qū)^濾網上的雜質進行清理，同時將過濾網上的雜質推移至拿取框中，便于工作人員進行操作；
本申請通過設置傳動部件，將電機進行移動，電機可通過傳動部件驅動拿取框豎向移動，使得拿取框從拿取口伸出到污水處理箱外，減少了工作人員手動拿取拿取框的操作步驟，提高了工作人員的清理效率。
（發明人：劉潁林;魏博;劉飛）
