公布日：2022.04.12
申請日：2020.09.29
分類號：C02F9/14(2006.01)I
摘要

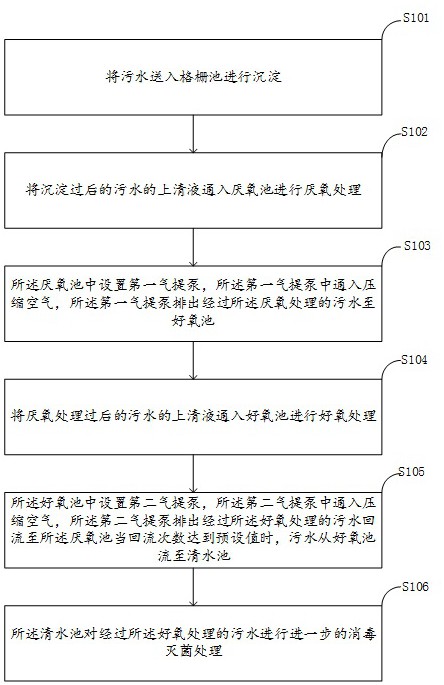

本發明公開了一種基于SBR法的污水處理設備的控制處理方法，包括：將沉淀過后的污水的上清液通入?yún)捬醭剡M(jìn)行厭氧處理；第一氣提泵排出經過所述厭氧處理的污水至好氧池；將厭氧處理過后的污水的上清液通入好氧池進行好氧處理；所述好氧池中設置第二氣提泵，所述第二氣提泵排出經過所述好氧處理的污水至清水池；所述清水池對經過所述好氧處理的污水進行進一步的消毒滅菌處理，液位傳感器與所述控制器之間還包括信號調整電路，所述信號調整電路用于對信號進行選頻、放大處理，獲取用戶所需信號，濾除無用信號，實現對信號的精準處理，防止出現控制器誤判等現象，避免出現污水處理步驟錯誤。采用本發明，可以實現對污水的精準處理，使污水成為清水。
權利要求書
1.一種基于SBR法的污水處理設備的控制處理方法，其特征在于，包括：將污水通過格柵池進行預處理（自動流入）；將預處理后的污水的上清液通入（自動流入）池子1（厭氧池）中進行厭氧處理；所述厭氧池中設置第一氣提泵，所述第一氣提泵中通入壓縮空氣，將基于十幾種模式下經過復雜計算得來的水量汽提至池子2（好氧池）；將厭氧處理過后的污水的上清液通入好氧池進行好氧處理，好氧階段反復厭氧、缺氧、曝氣、停頓最后經過一定時間段的沉淀；所述好氧池中設置第二氣提泵，所述第二氣提泵中通入壓縮空氣，將基于十幾種模式下經過復雜計算得來的水量汽提至池子3（清水池），所述清水池對經過所述好氧處理的污水進行進一步的消毒滅菌處理，達標排放；所述好氧池中設置第三汽提泵，所述第三汽提泵將基于十幾種模式下經過復雜計算得來的水量汽提至池子1（厭氧池），（稱做污泥回流），至此完成一個批次的全部污水處理過程。
2.如權利要求1所述的基于SBR法的污水處理設備的控制處理方法，其特征在于，在經過長期實踐總結后的經驗積累，編程為數十種運行模式，實現了小型污水處理設備的“傻瓜式”完全自動化穩定運行，在國內尚屬首創。
3.如權利要求1所述的基于SBR法的污水處理設備的控制處理方法，其特征在于，控制程序和方法中還編寫了10余種深度處理程序可供用戶選用，主要用于污水的深度處理，如加碳模塊、加氯模塊、除磷模塊、砂率模塊、便捷模塊、遠控模塊等。
4.如權利要求1所述的基于SBR法的污水處理設備的控制處理方法，其特征在于，所述好氧池中還依次加入脫色劑，聚合氯化鋁和聚丙烯酰胺。
5.如權利要求1所述的基于SBR法的污水處理設備的控制處理方法，其特征在于，所述清水池上方設置水位檢測裝置包括依次相連的液位傳感器、控制器和無線收發器，所述液位傳感器用于采集所述清水池的液位數據，并將所述液位數據發送至所述控制器；所述液位傳感器與所述控制器之間包括信號調整電路，所述信號調整電路包括依次相連的選頻電路、隔離電路、放大電路。
6.所述信號調整電路用于對信號進行選頻、放大處理，獲取用戶所需信號，濾除無用信號，實現對信號的精準處理，防止出現控制器誤判現象；所述選頻電路包括第一電感L1、第二電感L2、第一電容C1、第二電容C2、第三電容C3、第四電容C4、第五電容C5；所述液位傳感器的輸出端分別連接所述第一電感L1的一端、第一電容C1的一端、第二電容C2的一端，所述第一電感L1的另一端分別連接所述第二電感L2的一端、第三電容C3的一端，所述第二電感L2的另一端分別連接所述隔離電路的輸入端、所述第四電容C4的一端，所述第五電容C5的一端，所述第四電容C4的另一端連接所述第二電容C2的另一端，所述第一電容C1的另一端、所述第三電容C3的另一端、所述第五電容C5的另一端分別接地；所述選頻電路用于選擇符合用戶需要的預設頻率范圍的信號；所述隔離電路包括第一運放器AR1，所述第一運放器AR1的同相輸入端與所述選頻電路的輸出端相連，所述第一運放器AR1的反相輸入端與所述第一運放器AR1的輸出端相連，所述第一運放器AR1的輸出端還與所述放大電路的輸入端相連；所述隔離電路用于隔離所述選頻電路與所述放大電路之間的影響；所述放大電路包括第一電阻R1、第二電阻R2、第三電阻R3、第四電阻R4、第五電阻R5、第一三極管T1、第二運放器AR2；所述第一電阻R1的一端連接所述隔離電路的輸出端，所述第一電阻R1的另一端分別連接所述第二電阻R2的一端、所述第一三極管T1的基極，所述第二電阻R2的另一端連接外部電壓VCC，所述第一三極管T1的集電極連接所述外部電壓VCC，所述第一三極管T1的發射極分別連接所述第三電阻R3的一端、所述第二運放器AR2的反相輸入端，所述第三電阻R3的另一端接地，所述第二運放器AR2的同相輸入端接地，所述第二運放器AR2的反相輸入端還分別與所述第四電阻R4的一端、所述第五電阻R5的一端相連，所述第四電阻R4的另一端接地，所述第五電阻R5的另一端連接所述第二運放器AR2的輸出端；所述放大電路連接AD轉換器，所述AD轉換器與所述控制器相連，所述控制器將所述液位數據與預設液位數據閾值進行比對，若所述液位數據超出所述預設液位數據閾值，則所述控制器通過所述無線收發器發送關閉信號至所述第一電磁閥、第二電磁閥。
發明內容
為了解決上述問題，本發明的目的是提供一種基于SBR法的污水處理設備的控制處理方法，可以實現對污水的精準處理，使污水成為清水。
基于此，本發明提供了一種基于SBR法的污水處理設備的控制處理方法，所述方法包括：將污水通過格柵池進行預處理（自動流入）；將預處理后的污水的上清液通入（自動流入）池子1（厭氧池）中進行厭氧處理；所述厭氧池中設置第一氣提泵，所述第一氣提泵中通入壓縮空氣，將基于十幾種模式下經過復雜計算得來的水量汽提至池子2（好氧池）；將厭氧處理過后的污水的上清液通入好氧池進行好氧處理，好氧階段反復厭氧、缺氧、曝氣、停頓最后經過一定時間段的沉淀；所述好氧池中設置第二氣提泵，所述第二氣提泵中通入壓縮空氣，將基于十幾種模式下經過復雜計算得來的水量汽提至池子3（清水池），所述清水池對經過所述好氧處理的污水進行進一步的消毒滅菌處理，達標排放。
所述好氧池中設置第三汽提泵，所述第三汽提泵將基于十幾種模式下經過復雜計算得來的水量汽提至池子1（厭氧池），（稱做污泥回流），至此完成一個批次的全部污水處理過程。
其中，在經過長期實踐總結后的經驗積累，編程為數十種運行模式，實現了小型污水處理設備的“傻瓜式”完全自動化穩定運行，在國內尚屬首創。
其中，控制程序和方法中還編寫了10余種深度處理程序可供用戶選用，主要用于污水的深度處理，如加碳模塊、加氯模塊、除磷模塊、砂率模塊、便捷模塊、遠控模塊等。
其中，所述好氧池中還依次加入脫色劑，聚合氯化鋁和聚丙烯酰胺。
其中，所述清水池上方設置水位檢測裝置包括依次相連的液位傳感器、控制器和無線收發器，所述液位傳感器用于采集所述清水池的液位數據，并將所述液位數據發送至所述控制器。
所述液位傳感器與所述控制器之間包括信號調整電路，所述信號調整電路包括依次相連的選頻電路、隔離電路、放大電路。所述信號調整電路用于對信號進行選頻、放大處理，獲取用戶所需信號，濾除無用信號，實現對信號的精準處理，防止出現控制器誤判等現象。
所述選頻電路包括第一電感L1、第二電感L2、第一電容C1、第二電容C2、第三電容C3、第四電容C4、第五電容C5；所述液位傳感器的輸出端分別連接所述第一電感L1的一端、第一電容C1的一端、第二電容C2的一端，所述第一電感L1的另一端分別連接所述第二電感L2的一端、第三電容C3的一端，所述第二電感L2的另一端分別連接所述隔離電路的輸入端、所述第四電容C4的一端，所述第五電容C5的一端，所述第四電容C4的另一端連接所述第二電容C2的另一端，所述第一電容C1的另一端、所述第三電容C3的另一端、所述第五電容C5的另一端分別接地。
所述選頻電路用于選擇符合用戶需要的預設頻率范圍的信號。
所述隔離電路包括第一運放器AR1，所述第一運放器AR1的同相輸入端與所述選頻電路的輸出端相連，所述第一運放器AR1的反相輸入端與所述第一運放器AR1的輸出端相連，所述第一運放器AR1的輸出端還與所述放大電路的輸入端相連。
所述隔離電路用于隔離所述選頻電路與所述放大電路之間的影響。
所述放大電路包括第一電阻R1、第二電阻R2、第三電阻R3、第四電阻R4、第五電阻R5、第一三極管T1、第二運放器AR2；所述第一電阻R1的一端連接所述隔離電路的輸出端，所述第一電阻R1的另一端分別連接所述第二電阻R2的一端、所述第一三極管T1的基極，所述第二電阻R2的另一端連接外部電壓VCC，所述第一三極管T1的集電極連接所述外部電壓VCC，所述第一三極管T1的發射極分別連接所述第三電阻R3的一端、所述第二運放器AR2的反相輸入端，所述第三電阻R3的另一端接地，所述第二運放器AR2的同相輸入端接地，所述第二運放器AR2的反相輸入端還分別與所述第四電阻R4的一端、所述第五電阻R5的一端相連，所述第四電阻R4的另一端接地，所述第五電阻R5的另一端連接所述第二運放器AR2的輸出端。
所述放大電路連接AD轉換器，所述AD轉換器與所述控制器相連，所述控制器將所述液位數據與預設液位數據閾值進行比對，若所述液位數據超出所述預設液位數據閾值，則所述控制器通過所述無線收發器發送關閉信號至所述第一電磁閥、第二電磁閥。
采用本發明，所述格柵池內存下水道或其他地方的污水，所述格柵池用于對所述污水進行沉淀，使得污水中的一些有害物質形成沉淀，使得進入所述厭氧池的污水無較大異物。所述厭氧池用于對所述污水進行厭氧處理，所述厭氧處理的作用是利用厭氧菌的作用，使有機物發生水解、酸化和甲烷化，去除廢水中的有機物，并提高污水的可生化性，有利于后續的好氧處理。向所述厭氧池的氣提泵注入壓縮空氣，所述氣提泵將所述厭氧池中的上層液體排出至所述好氧池，所述好氧池的作用為利用好氧微生物（包括兼性微生物）在有氧氣存在的條件下進行生物代謝以降解有機物，使其穩定、無害化。微生物利用水中存在的有機污染物為底物進行好氧代謝，經過一系列的生化反應，逐級釋放能量，最終以低能位的無機物穩定下來。向所述好氧池的氣提泵注入壓縮空氣，所述氣提泵將所述好氧池中的上層液體排出至所述清水池，所述污水進入所述好氧池后沉淀一段時間之后，上次液體為湛清的液體，所述清水池對進入的清水進一步消毒處理。采用本發明，可以實現對污水的處理，使污水成為清水。在本發明中，還用到了液位傳感器、控制器，所述液位傳感器與所述控制器之間還包括信號調整電路，所述信號調整電路包括依次相連的選頻電路、隔離電路、放大電路。所述信號調整電路用于對信號進行選頻、放大處理，獲取用戶所需信號，濾除無用信號，實現對信號的精準處理，防止出現控制器誤判等現象，避免出現污水處理步驟錯誤。
（發明人：李潤雨;李華）
