公布日：2022.04.12
申請日：2020.10.09
分類號：C02F3/00(2006.01)I;B01D53/26(2006.01)I
摘要
本發明揭示了一種具有層級式過濾的生活污水處理裝置，包括污水處理設備本體，污水處理設備本體外側設有防護外殼，防護外殼內壁上對稱連接有一對移動連接件，移動連接件包括銜接板，銜接板內開鑿有移動滑槽，移動滑槽內滑動設有移動滑塊，一對移動滑塊之間連接有承接板，承接板上開鑿有放置槽，污水處理設備本體與放置槽卡接。本發明通過在現有的地埋式污水處理設備缺乏防護固定外殼，可以對污水處理設備進行有效的防護，不僅可以降低設備長期處于地下潮濕環境時受到的侵蝕，也可以減小外力撞擊時對設備造成的損壞，同時滑動固定的結構也便于使用者對污水處理設備的取放，從而提高設備正常的檢修效率，降低維修人員的工作強度。
權利要求書
1.一種具有層級式過濾的生活污水處理裝置，包括污水處理設備本體，其特征在于，所述污水處理設備本體外側設有防護外殼，所述防護外殼內壁上對稱連接有一對移動連接件，所述移動連接件包括銜接板，所述銜接板內開鑿有移動滑槽，所述移動滑槽內滑動設有移動滑塊，一對所述移動滑塊之間連接有承接板，所述承接板上開鑿有放置槽，所述污水處理設備本體與放置槽卡接，所述放置槽與污水處理設備本體內壁之間連接有多組緩沖防護件，多組緩沖防護件之間設有干燥盒。
2.根據權利要求1所述的一種具有層級式過濾的生活污水處理裝置，其特征在于，所述移動滑槽內設有移動滑柱，所述移動滑塊上開鑿有滑孔，所述移動滑塊通過滑孔滑動設于移動滑柱上，所述滑孔與移動滑柱相匹配。
3.根據權利要求2所述的一種具有層級式過濾的生活污水處理裝置，其特征在于，所述移動滑柱外側設有回復彈簧，所述回復彈簧與移動滑塊固定連接。
4.根據權利要求1所述的一種具有層級式過濾的生活污水處理裝置，其特征在于，所述銜接板上設有可拆卡蓋，所述可拆卡蓋靠近銜接板的一端連接有卡塊，所述卡塊卡合設于移動滑槽內。
5.根據權利要求4所述的一種具有層級式過濾的生活污水處理裝置，其特征在于，所述可拆卡蓋與銜接板上分別對應開鑿有多個第一固定孔和第二固定孔，所述第一固定孔與第二固定孔內插設有固定釘，所述可拆卡蓋通過固定釘與銜接板固定連接。
6.根據權利要求1所述的一種具有層級式過濾的生活污水處理裝置，其特征在于，所述緩沖防護件包括伸縮筒，所述伸縮筒與防護外殼內壁固定連接，所述伸縮筒內開鑿有伸縮槽，所述伸縮槽內滑動設有伸縮柱，所述伸縮柱遠離伸縮筒的一端與承接板固定連接。
7.根據權利要求6所述的一種具有層級式過濾的生活污水處理裝置，其特征在于，所述伸縮槽內設有內緩沖彈簧，所述內緩沖彈簧兩端分別與伸縮筒內壁和伸縮柱固定連接，所述伸縮柱外側設有外緩沖彈簧，所述外緩沖彈簧兩端分別與承接板和伸縮筒固定連接。
8.根據權利要求1所述的一種具有層級式過濾的生活污水處理裝置，其特征在于，所述干燥盒內放置有硅膠干燥粒，所述干燥盒上卡合設有蓋板，所述承接板與干燥盒上分別對應開鑿有多個干燥孔和通氣孔。
發明內容
本發明的目的在于提供一種具有層級式過濾的生活污水處理裝置，以解決上述現有地埋式污水處理設備缺乏防護固定結構，導致設備直接埋于地下容易造成損壞且設備損壞之后難以檢修的問題。
為了實現上述目的，本發明一實施例提供的技術方案如下：

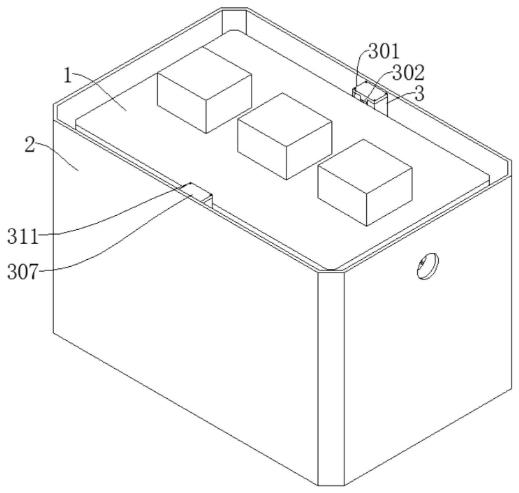

一種具有層級式過濾的生活污水處理裝置，包括污水處理設備本體，所述污水處理設備本體外側設有防護外殼，所述防護外殼內壁上對稱連接有一對移動連接件，所述移動連接件包括銜接板，所述銜接板內開鑿有移動滑槽，所述移動滑槽內滑動設有移動滑塊，一對所述移動滑塊之間連接有承接板，所述承接板上開鑿有放置槽，所述污水處理設備本體與放置槽卡接，所述放置槽與污水處理設備本體內壁之間連接有多組緩沖防護件，多組緩沖防護件之間設有干燥盒。
一實施例中，所述移動滑槽內設有移動滑柱，所述移動滑塊上開鑿有滑孔，所述移動滑塊通過滑孔滑動設于移動滑柱上，所述滑孔與移動滑柱相匹配，移動滑柱一端與防護外殼內壁固定連接，移動滑塊通過滑孔在移動滑柱上滑動可以保證移動滑塊滑動時的穩定性。
一實施例中，所述移動滑柱外側設有回復彈簧，所述回復彈簧與移動滑塊固定連接，移動滑塊在移動過程中會使回復彈簧發生形變，從而會迫使回復彈簧帶動移動滑塊向恢復形變的方向移動，從而當污水處理設備本體放入放置槽使得移動滑塊移動造成回復彈簧拉伸之后，回復彈簧會產生帶動移動滑塊恢復形變的動力，從而便于使用者將污水處理設備本體從防護外殼及放置槽內取出，從而便于對污水處理設備本體進行檢修。
一實施例中，所述銜接板上設有可拆卡蓋，所述可拆卡蓋靠近銜接板的一端連接有卡塊，所述卡塊卡合設于移動滑槽內，可拆卡蓋通過卡塊卡合設于銜接板上，使得移動滑塊可以從移動滑槽上端滑出，從而便于使用者對移動連接件及相關部件進行拆卸、維修和更換等操作，從而保證相關部件的正常持續工作。
一實施例中，所述可拆卡蓋與銜接板上分別對應開鑿有多個第一固定孔和第二固定孔，所述第一固定孔與第二固定孔內插設有固定釘，所述可拆卡蓋通過固定釘與銜接板固定連接，固定釘與第一固定孔和固定釘均匹配，且第一固定孔和固定釘分別開鑿于可拆卡蓋和銜接板對應的四個角上，使得可拆卡蓋與銜接板的連接形成可拆卸性，不僅可以保證相關部件的正常工作，也便于使用者對相關部件進行拆卸、更換和維修等操作。
一實施例中，所述緩沖防護件包括伸縮筒，所述伸縮筒與防護外殼內壁固定連接，所述伸縮筒內開鑿有伸縮槽，所述伸縮槽內滑動設有伸縮柱，所述伸縮柱遠離伸縮筒的一端與承接板固定連接，通過伸縮筒和伸縮柱的設置可以對污水處理設備本體形成一級緩沖保護，使得污水處理設備本體在放置槽上受到外力時可以進行緩沖分壓，從而配合防護外殼保護污水處理設備本體不受外力的損壞，保證污水處理設備本體的正常工作。
一實施例中，所述伸縮槽內設有內緩沖彈簧，所述內緩沖彈簧兩端分別與伸縮筒內壁和伸縮柱固定連接，所述伸縮柱外側設有外緩沖彈簧，所述外緩沖彈簧兩端分別與承接板和伸縮筒固定連接，內緩沖彈簧和外緩沖彈簧的設置可以對污水處理設備本體形成二級緩沖保護，配合防護外殼、伸縮筒和伸縮柱可以有效降低外力對污水處理設備本體的損壞，從而保證污水處理設備本體的工作正常，同時降低污水處理設備本體的使用和維修成本。
一實施例中，所述干燥盒內放置有硅膠干燥粒，所述干燥盒上卡合設有蓋板，所述承接板與干燥盒上分別對應開鑿有多個干燥孔和通氣孔，干燥盒的設置便于放置硅膠干燥粒，硅膠干燥粒具有開放的多孔結構，吸附性強，可以對污水處理設備本體周邊的潮濕環境進行干燥吸附，從而降低外界環境對污水處理設備本體的損壞，延長污水處理設備本體的使用壽命。
與現有技術相比，本發明具有以下優點：
本發明通過在現有的地埋式污水處理設備缺乏防護固定外殼，可以對污水處理設備進行有效的防護，不僅可以降低設備長期處于地下潮濕環境時受到的侵蝕，也可以減小外力撞擊時對設備造成的損壞，同時滑動固定的結構也便于使用者對污水處理設備的取放，從而提高設備正常的檢修效率，降低維修人員的工作強度。
（發明人：陸雪紅）
