公布日：2022.05.13
申請日：2021.12.29
分類號：F23G7/00(2006.01)I;F23G5/12(2006.01)I;F23G5/44(2006.01)I;F23G5/50(2006.01)I
摘要
本發明公開了一種用于污水處理沉淀廢物的燃燒裝置，包括正壓燃燒器和風機，正壓燃燒器由燃燒器本體和控制部分組合構成，燃燒器本體為一個腔體結構，控制部分為設置在燃燒器本體的前端，燃燒器本體的后端設置有配風部分，且燃燒器本體的上端設置有配氣部分，控制部分上設置有第一連接頭和第二連接頭，配氣部分的上端通過氣管與供氣設備相連接，其氣管上由供氣設備流向燃燒器方向；通過在配風部分處采用容積式風機替代常規的離心風機，通過容積式風機具有等量送風的特點，從而使得出風口壓力的變化與送風量基本維持不變，從而保證燃燒用風量，避免產生燃燒不完全的問題。
權利要求書

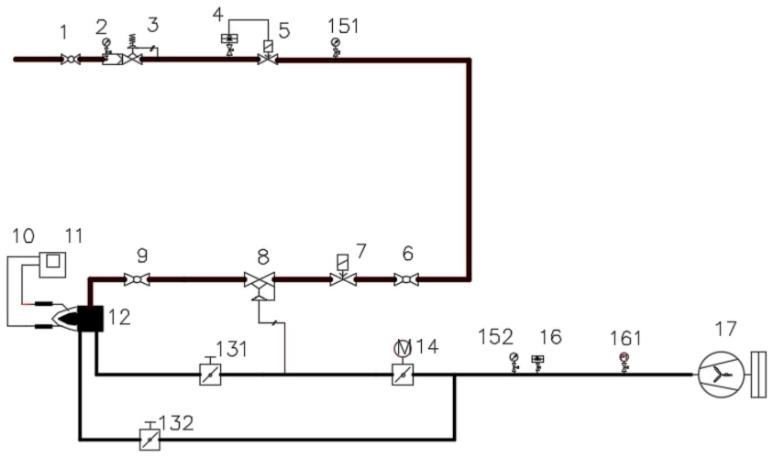

1.一種用于污水處理沉淀廢物的燃燒裝置，包括正壓燃燒器(12)和風機(17)，其特征在于：所述正壓燃燒器(12)由燃燒器本體(18)和控制部分(19)組合構成，所述燃燒器本體(18)為一個腔體結構，所述控制部分(19)為設置在燃燒器本體(18)的前端，所述燃燒器本體(18)的后端設置有配風部分(20)，且燃燒器本體(18)的上端設置有配氣部分(21)，所述控制部分(19)上設置有第一連接頭(25)和第二連接頭(26)，所述第一連接頭(25)和第二連接頭(26)分別電信號連接有燃燒控制器(10)和點火變壓器(11)，所述配風部分(20)的后側端設置有第一進風口(22)。
2.根據權利要求1所述的一種用于污水處理沉淀廢物的燃燒裝置，其特征在于：所述配氣部分(21)的上端通過氣管與供氣設備相連接，其氣管上由供氣設備流向正壓燃燒器(12)的方向，其氣管的管體上依次安裝有第一手動球閥(1)、第一壓力表(2)、穩壓閥(3)、壓力開關(4)、緊急切斷閥(5)、第二壓力表(151)、第二手動球閥(6)、電磁閥(7)、手動精調閥(9)。
3.根據權利要求2所述的一種用于污水處理沉淀廢物的燃燒裝置，其特征在于：所述配風部分(20)的下側端設置有第二進風口(23)，所述第一進風口(22)的末端連接有第一風管，且第二進風口(23)的末端連接有第二風管，且第一風管、第二風管的末端通過三通連接器連接有第三風管，其第三風管的另一端與風機(17)的出風端相連接，其第一風管的管體上由正壓燃燒器(12)至風機(17)的方向上依次安裝有第一手動閥(131)和電動閥(14)，且第二風管上安裝有第二手動閥(132)，且第三風管由正壓燃燒器(12)至風機(17)的方向上依次安裝有第三壓力表(152)、壓力開關(16)、電壓互感器(161)。
4.根據權利要求3所述的一種用于污水處理沉淀廢物的燃燒裝置，其特征在于：所述電磁閥(7)和手動精調閥(9)之間的氣管體上固定安裝有比例閥(8)，且比例閥(8)的模擬量輸入端與PLC控制模塊進行電信號連接。
5.根據權利要求3所述的一種用于污水處理沉淀廢物的燃燒裝置，其特征在于：所述風機(17)為容積風機。
6.根據權利要求5所述的一種用于污水處理沉淀廢物的燃燒裝置，其特征在于：所述配風部分(20)上第二進風口(23)的末端通過連接氣管連接有次級送風口，且次級送風口為圍繞配氣部分(21)的周邊均勻設置有一周。
7.根據權利要求6所述的一種用于污水處理沉淀廢物的燃燒裝置，其特征在于：所述控制部分(19)上設置有觀火口(24)，所述觀火口(24)的管道體上設置有阻斷閥門，且觀火口(24)的管道內腔末端安裝有觀火孔玻璃。
8.根據權利要求7所述的一種用于污水處理沉淀廢物的燃燒裝置，其特征在于：所述觀火口(24)管道內腔末端的觀火孔玻璃為通過固定結構活動安裝在觀火口(24)的管道內腔之中，且觀火口(24)管道內腔與觀火孔玻璃之間設置有密封結構。
9.根據權利要求8所述的一種用于污水處理沉淀廢物的燃燒裝置，其特征在于：所述第一壓力表(2)、穩壓閥(3)、壓力開關(4)、緊急切斷閥(5)、第二壓力表(151)、電磁閥(7)、電動閥(14)、第三壓力表(152)、壓力開關(16)、電壓互感器(161)均與裝置上的PLC控制模塊進行電信號連接。
發明內容
本發明的目的在于提供一種用于污水處理沉淀廢物的燃燒裝置，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種用于污水處理沉淀廢物的燃燒裝置，包括正壓燃燒器和風機，所述正壓燃燒器由燃燒器本體和控制部分組合構成，所述燃燒器本體為一個腔體結構，所述控制部分為設置在燃燒器本體的前端，所述燃燒器本體的后端設置有配風部分，且燃燒器本體的上端設置有配氣部分，所述控制部分上設置有第一連接頭和第二連接頭，所述第一連接頭和第二連接頭分別電信號連接有燃燒控制器和點火變壓器，所述配氣部分的上端通過氣管與供氣設備相連接，其氣管上由供氣設備流向正壓燃燒器的方向，其氣管的管體上依次安裝有第一手動球閥、第一壓力表、穩壓閥、壓力開關、緊急切斷閥、第二壓力表、第二手動球閥、電磁閥、手動精調閥，所述配風部分的后側端設置有第一進風口，且配風部分的下側端設置有第二進風口，所述第一進風口的末端連接有第一風管，且第二進風口的末端連接有第二風管，且第一風管、第二風管的末端通過三通連接器連接有第三風管，其第三風管的另一端與風機的出風端相連接，其第一風管的管體上由正壓燃燒器至風機的方向上依次安裝有第一手動閥和電動閥，且第二風管上安裝有第二手動閥，且第三風管由正壓燃燒器至風機的方向上依次安裝有第三壓力表、壓力開關、電壓互感器。
優選的，所述電磁閥和手動精調閥之間的氣管體上固定安裝有比例閥，且比例閥的模擬量輸入端與PLC控制模塊進行電信號連接。
優選的，所述風機為容積風機。
優選的，所述配風部分上第二進風口的末端通過連接氣管連接有次級送風口，且次級送風口為圍繞配氣部分的周邊均勻設置有一周。
優選的，所述控制部分上設置有觀火口，所述觀火口的管道體上設置有阻斷閥門，且觀火口的管道內腔末端安裝有觀火孔玻璃。
優選的，所述觀火口管道內腔末端的觀火孔玻璃為通過固定結構活動安裝在觀火口的管道內腔之中，且觀火口管道內腔與觀火孔玻璃之間設置有密封結構。
優選的，所述第一壓力表、穩壓閥、壓力開關、緊急切斷閥、第二壓力表、電磁閥、電動閥、第三壓力表、壓力開關、電壓互感器均與裝置上的PLC控制模塊進行電信號連接。
與現有技術相比，本發明的有益效果是：
1.通過在配風部分處采用容積式風機替代常規的離心風機，通過容積式風機具有等量送風的特點，從而使得出風口壓力的變化與送風量基本維持不變，從而保證燃燒用風量，避免產生燃燒不完全的問題，從而有效保證了裝置內物質可以充分的進行燃燒，從而保證對其廢物的處理效果；
2.并通過在控制部分處設置觀火口，通過在觀火口的管腔中間部位設置阻斷閥門，并在觀火口的管道內腔末端活動安裝觀火孔玻璃，從而實現裝置在運行的時候?qū)τ^火孔玻璃進行更換，從而避免煙氣粘附而導致觀火口位置的觀察效果下降；
3.并通過同時采用一二次配風，不僅在火焰區增加煙氣的穩定性，而且可以有效的緩解燃燒局部高溫，降低氮氧化物的產生，實現低氮排放。
（發明人：王明輝;宋傳蒼;王鐵;邢正劍;鄧強）
