公布日：2022.05.13
申請日：2022.01.14
分類號：E03F11/00(2006.01)I;E03F7/00(2006.01)I;E02F5/28(2006.01)I;E02F3/88(2006.01)I;E02F3/90(2006.01)I;E02F3/92(2006.01)I;
C02F1/00(2006.01)I
摘要
本發明提供了一種帶有鋼固定結構的污水處理池，包括池體、進水管、出水管、污泥管、轉動架、中心臺、驅動機構、除泥機構、傳動機構、吸泥機構、導泥機構、排泥機構和刮泥組件，通過驅動機構驅使轉動架轉動，轉動架轉動過程中帶動刮泥組件對池體底部進行刮泥工作并通過傳動機構驅使除泥機構對池體側壁上的污泥進行刮泥工作，轉動架上的吸泥機構將被刮下的污泥集中至導泥機構處經由排泥機構排出，在該工作過程中，除泥機構、吸泥機構和刮泥組件隨轉動架轉動以便于對池體進行全面除泥工作，起到較好的污泥導流作用，提高了池體的除泥效果和排泥效率，具有較好的水質凈化性能。
權利要求書
1.一種帶有鋼固定結構的污水處理池，其特征在于，包括：池體，所述池體上設置有污泥管、轉動架和中心臺，所述轉動架轉動安裝在所述中心臺上，所述轉動架上設置有用于驅使所述轉動架轉動的驅動機構；除泥機構，所述除泥機構設置在所述轉動架上并能夠擊碎所述池體側壁上的污泥；傳動機構，所述傳動機構設置在所述轉動架上并能夠配合所述轉動架的轉動過程驅使所述除泥機構進行刮泥工作；吸泥機構，所述吸泥機構設置在所述轉動架上并用于收集所述池體中的污泥；導泥機構，所述導泥機構設置在所述轉動架上并能夠?qū)⑺鑫鄼C構處收集的污泥導送至所述污泥管處；排泥機構，所述排泥機構設置在所述污泥管處并用于將所述污泥管處的污泥導出；刮泥組件，所述刮泥組件設置在所述轉動架上并能夠刮除所述池體底部的污泥。
2.根據權利要求1所述的一種帶有鋼固定結構的污水處理池，其特征在于：所述驅動機構包括驅動馬達、滾輪、限位架和限位輪，所述驅動馬達和所述限位架均設置在所述轉動架上，所述限位輪轉動安裝在所述限位架上，所述滾輪轉動安裝在所述轉動架上并能夠帶動所述轉動架轉動，所述驅動馬達與所述滾輪傳動連接并能夠驅使所述滾輪轉動，所述池體上設置有供所述限位架移動安裝的環形軌道，所述限位輪抵接在所述環形軌道上。
3.根據權利要求1所述的一種帶有鋼固定結構的污水處理池，其特征在于：所述除泥機構包括轉桿、若干個凸輪、若干個移動桿和若干個帶有齒牙的移動板和若干個彈性件，所述轉桿轉動安裝在所述轉動架上，所述傳動機構與所述轉桿傳動連接并能夠驅使所述轉桿轉動，若干個所述凸輪設置在所述轉桿上，所述移動桿移動安裝在所述轉動架上，所述彈性件能夠作用于所述移動桿以使所述移動桿彈性抵接在所述凸輪上，所述移動板設置在所述移動桿上。
4.根據權利要求3所述的一種帶有鋼固定結構的污水處理池，其特征在于：所述轉動架上設置有供所述移動桿移動的安裝槽，所述移動桿上設置有抵接盤，所述安裝槽上設置有供所述抵接盤抵接的抵接部，所述彈性件為彈簧，所述彈簧設置在所述安裝槽上并能夠抵推所述抵接盤以使所述移動桿彈性抵接在所述凸輪上。
5.根據權利要求3所述的一種帶有鋼固定結構的污水處理池，其特征在于：所述傳動機構包括中心錐齒輪、主錐齒輪、傳動桿、從錐齒輪和傳動錐齒輪，所述中心臺上設置有中心柱，所述中心錐齒輪設置在所述中心柱上，所述主錐齒輪與所述中心錐齒輪嚙合，所述主錐齒輪和所述從錐齒輪均設置在所述傳動桿上，所述傳動桿轉動安裝在所述轉動架上，所述傳動錐齒輪與所述從錐齒輪嚙合，所述傳動錐齒輪設置在所述轉桿上并能夠帶動所述轉桿轉動。
6.根據權利要求5所述的一種帶有鋼固定結構的污水處理池，其特征在于：所述導泥機構包括外筒體和帶有螺旋葉片的套筒，所述套筒設置在所述轉動架上，所述套筒套接設置在所述中心柱上并能夠相對所述中心柱轉動，所述外筒體設置在所述中心臺上并與所述套筒上的螺旋葉片形成用于疏導污泥的螺旋通道，所述外筒體與所述污泥管連通。
7.根據權利要求1所述的一種帶有鋼固定結構的污水處理池，其特征在于：所述吸泥機構包括抽泥泵、主管道和若干個支管，所述抽泥泵和所述主管道均設置在所述轉動架上，若干個所述支管分別與所述主管道連通，所述抽泥泵與所述主管道連通并能夠通過所述主管道和所述支管將污泥抽至所述導泥機構處。
8.根據權利要求1所述的一種帶有鋼固定結構的污水污水處理池，其特征在于：所述排泥機構包括驅動電機、排泥管和帶有螺旋葉片的直桿，所述排泥管與所述污泥管連通，所述直桿轉動安裝在所述排泥管內腔，所述驅動電機與所述直桿傳動連接并能夠驅使所述直桿轉動，所述排泥管上設置有用于排放污泥的排泥口。
9.根據權利要求1所述的一種帶有鋼固定結構的污水污水處理池，其特征在于：所述刮泥組件有若干個傾斜設置的刮泥板組成，若干個刮泥版間隔設置在所述轉動架上并抵接在所述池體底部，所述中心臺上設置有若干個連通所述池體與所述污泥管的導流槽。10.根據權利要求1所述的一種帶有鋼固定結構的污水污水處理池，其特征在于：所述轉動架由多個不銹鋼條焊接而成。
發明內容
本發明的目的是針對上述技術中存在的不足之處，提出一種帶有鋼固定結構的污水處理池，旨在解決上述污水處理池的除泥和污泥導流效果較差影響污水處理池水質凈化效果的問題。

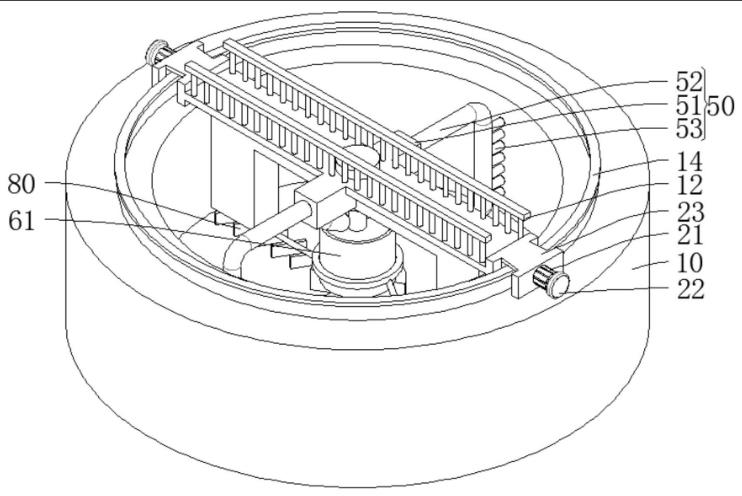

本發明提供了一種帶有鋼固定結構的污水處理池，包括：
池體，所述池體上設置有污泥管、轉動架和中心臺，所述轉動架轉動安裝在所述中心臺上，所述轉動架上設置有用于驅使所述轉動架轉動的驅動機構；
除泥機構，所述除泥機構設置在所述轉動架上并能夠擊碎所述池體側壁上的污泥；
傳動機構，所述傳動機構設置在所述轉動架上并能夠配合所述轉動架的轉動過程驅使所述除泥機構進行刮泥工作；
吸泥機構，所述吸泥機構設置在所述轉動架上并用于收集所述池體中的污泥；
導泥機構，所述導泥機構設置在所述轉動架上并能夠?qū)⑺鑫鄼C構處收集的污泥導送至所述污泥管處；
排泥機構，所述排泥機構設置在所述污泥管處并用于將所述污泥管處的污泥導出；
刮泥組件，所述刮泥組件設置在所述轉動架上并能夠刮除所述池體底部的污泥。
優選的，所述驅動機構包括驅動馬達、滾輪、限位架和限位輪，所述驅動馬達和所述限位架均設置在所述轉動架上，所述限位輪轉動安裝在所述限位架上，所述滾輪轉動安裝在所述轉動架上并能夠帶動所述轉動架轉動，所述驅動馬達與所述滾輪傳動連接并能夠驅使所述滾輪轉動，所述池體上設置有供所述限位架移動安裝的環形軌道，所述限位輪抵接在所述環形軌道上。
優選的，所述除泥機構包括轉桿、若干個凸輪、若干個移動桿和若干個帶有齒牙的移動板和若干個彈性件，所述轉桿轉動安裝在所述轉動架上，所述傳動機構與所述轉桿傳動連接并能夠驅使所述轉桿轉動，若干個所述凸輪設置在所述轉桿上，所述移動桿移動安裝在所述轉動架上，所述彈性件能夠作用于所述移動桿以使所述移動桿彈性抵接在所述凸輪上，所述移動板設置在所述移動桿上。
優選的，所述轉動架上設置有供所述移動桿移動的安裝槽，所述移動桿上設置有抵接盤，所述安裝槽上設置有供所述抵接盤抵接的抵接部，所述彈性件為彈簧，所述彈簧設置在所述安裝槽上并能夠抵推所述抵接盤以使所述移動桿彈性抵接在所述凸輪上。
優選的，所述傳動機構包括中心錐齒輪、主錐齒輪、傳動桿、從錐齒輪和傳動錐齒輪，所述中心臺上設置有中心柱，所述中心錐齒輪設置在所述中心柱上，所述主錐齒輪與所述中心錐齒輪嚙合，所述主錐齒輪和所述從錐齒輪均設置在所述傳動桿上，所述傳動桿轉動安裝在所述轉動架上，所述傳動錐齒輪與所述從錐齒輪嚙合，所述傳動錐齒輪設置在所述轉桿上并能夠帶動所述轉桿轉動。
優選的，所述導泥機構包括外筒體和帶有螺旋葉片的套筒，所述套筒設置在所述轉動架上，所述套筒套接設置在所述中心柱上并能夠相對所述中心柱轉動，所述外筒體設置在所述中心臺上并與所述套筒上的螺旋葉片形成用于疏導污泥的螺旋通道，所述外筒體與所述污泥管連通。
優選的，所述吸泥機構包括抽泥泵、主管道和若干個支管，所述抽泥泵和所述主管道均設置在所述轉動架上，若干個所述支管分別與所述主管道連通，所述抽泥泵與所述主管道連通并能夠通過所述主管道和所述支管將污泥抽至所述導泥機構處。
優選的，所述排泥機構包括驅動電機、排泥管和帶有螺旋葉片的直桿，所述排泥管與所述污泥管連通，所述直桿轉動安裝在所述排泥管內腔，所述驅動電機與所述直桿傳動連接并能夠驅使所述直桿轉動，所述排泥管上設置有用于排放污泥的排泥口。
優選的，所述刮泥組件有若干個傾斜設置的刮泥板組成，若干個刮泥版間隔設置在所述轉動架上并抵接在所述池體底部，所述中心臺上設置有若干個連通所述池體與所述污泥管的導流槽。
優選的，所述轉動架由多個不銹鋼條焊接而成。
相對現有技術，本發明具有以下有益效果：
通過驅動機構驅使轉動架轉動，轉動架轉動過程中帶動刮泥組件對池體底部進行刮泥工作并通過傳動機構驅使除泥機構對池體側壁上的污泥進行刮泥工作，轉動架上的吸泥機構將被刮下的污泥集中至導泥機構處經由排泥機構排出，在該工作過程中，除泥機構、吸泥機構和刮泥組件隨轉動架轉動以便于對池體進行全面除泥工作，起到較好的污泥導流作用，提高了池體的除泥效果和排泥效率，具有較好的水質凈化性能。
（發明人：梁小柳;陳德震;林小軍;張揚;陳興柏）
