公布日：2022.07.05

申請日：2022.04.15

分類號：C02F9/10(2006.01)I;C02F1/02(2006.01)I;C02F1/72(2006.01)I;C02F101/30(2006.01)N

摘要

本發明公開了高濃度有機廢水凈化設備，包括凈化設備主體，所述凈化設備主體包括保溫外殼，保溫外殼的正面上固定安裝有控制面板，保溫外殼的內部活動插接有保溫內殼，保溫內殼與保溫外殼之間固定連接有隔離塊；通過定位注入系統能夠?qū)㈩A(yù)熱后的混合物注入固定位置上的凈化反應器中，通過催化凈化結構能夠?qū)�混合物進行催化凈化，通過凈化設備主體對氣體循環驅使結構施加間歇的向下推力，使催化凈化結構能夠上下往復竄動，如此能夠促使凈化反應器內部的混合物在催化凈化結構的內部循環流動，混合物多次穿過催化凈化結構，增加了混合物在催化劑顆粒間隙中存留的時間，有助于進一步增加凈化效果，提高了該高濃度有機廢水凈化設備的實用性。

權利要求書

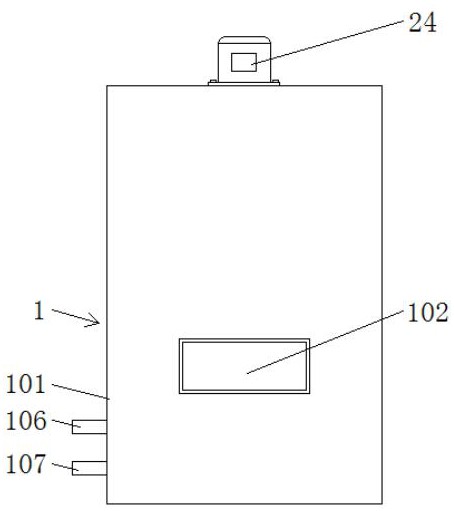

1.高濃度有機廢水凈化設備，包括凈化設備主體（1），其特征在于：所述凈化設備主體（1）包括保溫外殼（101），保溫外殼（101）的正面上固定安裝有控制面板（102），保溫外殼（101）的內部活動插接有保溫內殼（103），保溫內殼（103）與保溫外殼（101）之間固定連接有隔離塊（104），保溫內殼（103）內腔的底面上固定安裝有位于其左端的換熱器（105），換熱器（105）的左側面上固定連通有位于其頂部的物料排放管（106），換熱器（105）的左側面上固定連通有位于其底端的原料進入管（107），物料排放管（106）和原料進入管（107）的左端均延伸至保溫外殼（101）的外部，物料排放管（106）通過換熱器（105）與保溫內殼（103）連通，保溫內殼（103）內腔的底面上固定安裝有位于其右端的預熱器（108），原料進入管（107）通過換熱器（105）與預熱器（108）連通，控制面板（102）與預熱器（108）電連接，預熱器（108）上連通有凈化反應器（4），保溫內殼（103）內腔的頂面上固定連接有位于其中部的固定圓管（109），固定圓管（109）的底面上開設有位于其右端的等腰三角形凹槽（110），保溫內殼（103）內腔的頂面上固定連接有位于固定圓管（109）周圍的施壓直角三角形板（111），施壓直角三角形板（111）的數量為三個。

2.根據權利要求1所述的高濃度有機廢水凈化設備，其特征在于：還包括交替平臺（2），所述交替平臺（2）包括托舉圓環（21），托舉圓環（21）固定連接在保溫內殼（103）的內壁上，托舉圓環（21）的頂面上滑動連接有交替圓盤（22），交替圓盤（22）活動插接在保溫內殼（103）的內部，交替圓盤（22）的頂面上固定連接有驅動桿（23），驅動桿（23）的頂端延伸至保溫外殼（101）的外部并固定連接有伺服驅動馬達（24），伺服驅動馬達（24）固定安裝在保溫外殼（101）的頂面上，伺服驅動馬達（24）與控制面板（102）電連接，交替圓盤（22）的底面上固定連接有位于其中部的送料集合管（25），送料集合管（25）的底端固定連通有送料旋轉接頭（26），送料旋轉接頭（26）的底端固定連通有轉接彎管（27），轉接彎管（27）的底端與預熱器（108）連通。

3.根據權利要求2所述的高濃度有機廢水凈化設備，其特征在于：還包括定位注入系統（3），所述定位注入系統（3）包括Z型彎條（31）和定位注入彎管（34），Z型彎條（31）固定連接在保溫內殼（103）的內壁上，Z型彎條（31）的另一端固定連接有定位圓環（32），定位圓環（32）活動套接在送料集合管（25）的外部，定位圓環（32）上設有位于其正面上的斜面凸起塊（33），定位注入彎管（34）的一端固定連通在送料集合管（25）的表面上，定位注入彎管（34）的管線上設有受壓開啟閥（35），受壓開啟閥（35）與斜面凸起塊（33）相適配。

4.根據權利要求3所述的高濃度有機廢水凈化設備，其特征在于：所述凈化反應器（4）有四個，四個凈化反應器（4）均勻分布在交替圓盤（22）上，所述凈化反應器（4）包括厚壁反應筒（41），厚壁反應筒（41）的頂面上設有氣體循環驅使結構（6），厚壁反應筒（41）的內部開設有位于其頂端的緩沖氣腔（42），厚壁反應筒（41）的頂面上固定插接有釋放開啟閥（43），釋放開啟閥（43）與固定圓管（109）、等腰三角形凹槽（110）相適配，釋放開啟閥（43）的底端延伸至緩沖氣腔（42）的內部并固定插接在其內腔的底面上，緩沖氣腔（42）能夠通過釋放開啟閥（43）與厚壁反應筒（41）的內腔連通，厚壁反應筒（41）的底端固定連通有厚壁漸縮筒（44），厚壁漸縮筒（44）的底端固定連通有厚壁直管筒（45），厚壁直管筒（45）固定插接在交替圓盤（22）上，定位注入彎管（34）的端部固定插接在厚壁直管筒（45）的底面上，厚壁反應筒（41）、厚壁漸縮筒（44）、厚壁直管筒（45）的內部均開設有相互連通的運輸通道（46），運輸通道（46）與緩沖氣腔（42）連通，定位注入彎管（34）與運輸通道（46）連通，厚壁直管筒（45）內腔的底面上固定連接有下高彈性管（47），下高彈性管（47）的頂端延伸至厚壁直管筒（45）、厚壁漸縮筒（44）、厚壁反應筒（41）的內部，下高彈性管（47）的外表面與厚壁直管筒（45）、厚壁漸縮筒（44）、厚壁反應筒（41）的內壁貼合，厚壁反應筒（41）內腔的頂面上固定連接有上高彈性管（48），上高彈性管（48）的外表面與厚壁反應筒（41）的內壁貼合，下高彈性管（47）的外表面與厚壁直管筒（45）、厚壁漸縮筒（44）、厚壁反應筒（41）的內壁之間和上高彈性管（48）的外表面與厚壁反應筒（41）的內壁之間均形成有暫存間隙（49），運輸通道（46）的內壁上開設有貫通孔（40），運輸通道（46）通過貫通孔（40）與暫存間隙（49）連通。

5.根據權利要求4所述的高濃度有機廢水凈化設備，其特征在于：還包括催化凈化結構（5），所述催化凈化結構（5）包括隔斷圓環（51），隔斷圓環（51）固定連接在厚壁反應筒（41）的內壁上，下高彈性管（47）的頂端固定連接在隔斷圓環（51）的底面上，上高彈性管（48）的底端固定連接在隔斷圓環（51）的頂面上，隔斷圓環（51）的頂面上開設有收集環槽（52），收集環槽（52）內腔的底面上固定插接有單向閥（53），單向閥（53）與下高彈性管（47）單向連通，隔斷圓環（51）的內部固定插接有隔斷直管（54），隔斷直管（54）的內部活動插接有竄動筒（55），竄動筒（55）的上下兩面上均開設有恒壓孔（56），竄動筒（55）的內部填充有催化劑柱（57）和陶瓷顆粒柱（58），催化劑柱（57）的上下兩端處均有陶瓷顆粒柱（58）。

發明內容

1．要解決的技術問題針對現有技術中存在的現有采用濕式催化氧化法對高濃度有機廢水進行凈化的設備在使用時，首先來自氣瓶的高壓富氧氣經前壓力調節器調至所需壓力，然后高壓富氧氣經質量流量計計量后與高壓進料泵輸來的原水混合后經預熱器進行預熱，接著混合物經反應器底端進入，反應器內上、下部填裝瓷粒，中間裝催化劑顆粒，之后反應后的物料由反應器上端出來，然后物料依次經冷凝器和分離器冷卻、分離,液體進入儲水罐時取樣分析,氣體經后壓力調節器減壓及尾氣流量計放空，但是高壓富氧氣與原水的混合物只能穿過一次催化劑顆粒，混合物在催化劑顆粒間隙中存留的時間短，凈化效果差的問題，本發明的目的在于提供高濃度有機廢水凈化設備，它可以很好的解決背景技術中提出的問題。

2.技術方案為解決上述問題，本發明采用如下的技術方案。

高濃度有機廢水凈化設備，包括凈化設備主體，所述凈化設備主體包括保溫外殼，保溫外殼的正面上固定安裝有控制面板，保溫外殼的內部活動插接有保溫內殼，保溫內殼與保溫外殼之間固定連接有隔離塊，保溫內殼內腔的底面上固定安裝有位于其左端的換熱器，換熱器的左側面上固定連通有位于其頂部的物料排放管，換熱器的左側面上固定連通有位于其底端的原料進入管，物料排放管和原料進入管的左端均延伸至保溫外殼的外部，物料排放管通過換熱器與保溫內殼連通，保溫內殼內腔的底面上固定安裝有位于其右端的預熱器，原料進入管通過換熱器與預熱器連通，控制面板與預熱器電連接，預熱器上連通有凈化反應器，保溫內殼內腔的頂面上固定連接有位于其中部的固定圓管，固定圓管的底面上開設有位于其右端的等腰三角形凹槽，保溫內殼內腔的頂面上固定連接有位于固定圓管周圍的施壓直角三角形板，施壓直角三角形板的數量為三個。

優選的，還包括交替平臺，所述交替平臺包括托舉圓環，托舉圓環固定連接在保溫內殼的內壁上，托舉圓環的頂面上滑動連接有交替圓盤，交替圓盤活動插接在保溫內殼的內部，交替圓盤的頂面上固定連接有驅動桿，驅動桿的頂端延伸至保溫外殼的外部并固定連接有伺服驅動馬達，伺服驅動馬達固定安裝在保溫外殼的頂面上，伺服驅動馬達與控制面板電連接，交替圓盤的底面上固定連接有位于其中部的送料集合管，送料集合管的底端固定連通有送料旋轉接頭，送料旋轉接頭的底端固定連通有轉接彎管，轉接彎管的底端與預熱器連通。

優選的，還包括定位注入系統，所述定位注入系統包括Z型彎條和定位注入彎管，Z型彎條固定連接在保溫內殼的內壁上，Z型彎條的另一端固定連接有定位圓環，定位圓環活動套接在送料集合管的外部，定位圓環上設有位于其正面上的斜面凸起塊，定位注入彎管的一端固定連通在送料集合管的表面上，定位注入彎管的管線上設有受壓開啟閥，受壓開啟閥與斜面凸起塊相適配。

優選的，所述凈化反應器有四個，四個凈化反應器均勻分布在交替圓盤上，所述凈化反應器包括厚壁反應筒，厚壁反應筒的內部開設有位于其頂端的緩沖氣腔，厚壁反應筒的頂面上固定插接有釋放開啟閥，釋放開啟閥與固定圓管、等腰三角形凹槽相適配，釋放開啟閥的底端延伸至緩沖氣腔的內部并固定插接在其內腔的底面上，緩沖氣腔能夠通過釋放開啟閥與厚壁反應筒的內腔連通，厚壁反應筒的底端固定連通有厚壁漸縮筒，厚壁漸縮筒的底端固定連通有厚壁直管筒，厚壁直管筒固定插接在交替圓盤上，定位注入彎管的端部固定插接在厚壁直管筒的底面上，厚壁反應筒、厚壁漸縮筒、厚壁直管筒的內部均開設有相互連通的運輸通道，運輸通道與緩沖氣腔連通，定位注入彎管與運輸通道連通，厚壁直管筒內腔的底面上固定連接有下高彈性管，下高彈性管的頂端延伸至厚壁直管筒、厚壁漸縮筒、厚壁反應筒的內部，下高彈性管的外表面與厚壁直管筒、厚壁漸縮筒、厚壁反應筒的內壁貼合，厚壁反應筒內腔的頂面上固定連接有上高彈性管，上高彈性管的外表面與厚壁反應筒的內壁貼合，下高彈性管的外表面與厚壁直管筒、厚壁漸縮筒、厚壁反應筒的內壁之間和上高彈性管的外表面與厚壁反應筒的內壁之間均形成有暫存間隙，運輸通道的內壁上開設有貫通孔，運輸通道通過貫通孔與暫存間隙連通。

優選的，還包括催化凈化結構，所述催化凈化結構包括隔斷圓環，隔斷圓環固定連接在厚壁反應筒的內壁上，下高彈性管的頂端固定連接在隔斷圓環的底面上，上高彈性管的底端固定連接在隔斷圓環的頂面上，隔斷圓環的頂面上開設有收集環槽，收集環槽內腔的底面上固定插接有單向閥，單向閥與下高彈性管單向連通，隔斷圓環的內部固定插接有隔斷直管，隔斷直管的內部活動插接有竄動筒，竄動筒的上下兩面上均開設有恒壓孔，竄動筒的內部填充有催化劑柱和陶瓷顆粒柱，催化劑柱的上下兩端處均有陶瓷顆粒柱。

優選的，還包括氣體循環驅使結構，所述氣體循環驅使結構包括密封套管，密封套管固定插接在厚壁反應筒的頂面上，密封套管貫穿緩沖氣腔并延伸至厚壁反應筒的內部，密封套管的內部活動插接有驅使件，驅使件的底端固定連接有固定空心圓盤，固定空心圓盤的底端固定連接在竄動筒的頂面上，驅使件的外部固定套接有位于其頂部的受力圈，受力圈的底面通過驅使彈簧與厚壁反應筒的頂面?zhèn)鲃?dòng)連接，驅使彈簧活動套接在驅使件的外部。

優選的，所述驅使件包括驅使管和聚集孔，驅使管活動插接在密封套管的內部，驅使管的底端固定連接在固定空心圓盤的頂面上，受力圈固定套接在驅使管的外部，驅使彈簧活動套接在驅使管的外部，驅使管的頂端與施壓直角三角形板相適配，驅使管內腔的頂面通過定壓彈簧傳動連接有定壓活塞，定壓活塞與驅使管的內壁滑動連接，驅使管的表面上開設有與其內腔連通的排放孔，排放孔位于驅使管的頂部，驅使管的內壁上開設有排放條形凹槽，驅使管內腔的底面上開設有固定通孔，聚集孔開設在固定空心圓盤的側面上。

3.有益效果相比于現有技術，本發明的優點在于：通過凈化設備主體能夠回收利用反應后物料的余熱并對混合物進行預熱，增加了熱量的利用率，通過四個凈化反應器的設置能夠增加混合物在其內部存留的時間，有助于增加凈化效果，通過交替平臺能夠帶著四個凈化反應器間歇轉動，使四個凈化反應器逐一進入固定位置進行反應后物料的排放和混合物的注入工作，通過定位注入系統能夠?qū)㈩A(yù)熱后的混合物注入固定位置上的凈化反應器中，通過催化凈化結構能夠?qū)�混合物進行催化凈化，通過凈化設備主體對氣體循環驅使結構施加間歇的向下推力，使催化凈化結構能夠上下往復竄動，如此能夠促使凈化反應器內部的混合物在催化凈化結構的內部循環流動，混合物多次穿過催化凈化結構，增加了混合物在催化劑顆粒間隙中存留的時間，有助于進一步增加凈化效果，提高了該高濃度有機廢水凈化設備的實用性。

（發明人：章亮;張以飛;楊堯;崔明勛;殷志平;辛路;楊潑）
