公布日：2022.04.08
申請日：2022.01.13
分類號：C02F3/30(2006.01)I;C02F3/12(2006.01)I
摘要
本發明提供一種新型MABR膜反應器的污水處理設備，涉及污水處理技術領域。該新型MABR膜反應器的污水處理設備，包括箱體，所述箱體的內側依次設置有設備單元、MABR膜反應池、好氧池、缺氧池和厭氧池，所述MABR膜反應器本體由多個安裝組件依次連接組成，并且所述安裝組件的一側設置有MABR膜組件，所述安裝組件包括兩根連接管、兩個支撐桿、至少兩個下彎折框和至少兩個上彎折板，兩個所述支撐桿之間固定連接有所述下彎折框和上彎折板。通過使得安裝后的MABR膜體形成波浪式分布狀態，增加了MABR膜體與污水的接觸面積，分隔條和分隔板使MABR膜體的膜絲均勻排布，減少了膜絲纏繞的情況發生，與污水的接觸間隙進一步增加，提高了污水處理效果。
權利要求書
1.一種新型MABR膜反應器的污水處理設備，包括箱體(10)，其特征在于：所述箱體(10)的內側依次設置有設備單元(11)、MABR膜反應池(4)、好氧池(5)、缺氧池(6)和厭氧池(7)，所述MABR膜反應池(4)的內部設置有MABR膜反應器本體，所述MABR膜反應器本體由多個安裝組件(17)依次連接組成，并且所述安裝組件(17)的一側設置有MABR膜組件(16)，所述安裝組件(17)包括兩根連接管(22)、兩個支撐桿(23)、至少兩個下彎折框(24)和至少兩個上彎折板(25)，兩個所述連接管(22)之間固定連接有兩個所述支撐桿(23)，兩個所述支撐桿(23)之間固定連接有所述下彎折框(24)和上彎折板(25)，并且所述下彎折框(24)和上彎折板(25)呈交替分布，所述下彎折框(24)的內側固定連接有多個均勻分布的分隔條(27)，所述上彎折板(25)的一側固定連接有多個均勻分布的分隔板(26)，所述MABR膜組件(16)包括MABR膜體和分別連接在MABR膜體兩端的進氣部(20)和排氣部(21)，所述MABR膜體設置有上彎折部(18)和下彎折部(19)，所述上彎折部(18)的內側與所述分隔板(26)相連，所述下彎折部(19)的內側與所述分隔條(27)相連。
2.根據權利要求1所述的一種新型MABR膜反應器的污水處理設備，其特征在于：所述連接管(22)的一端固定連接有連接軸(30)，所述連接管(22)的另一端設置有連接孔(29)，所述連接管(22)的另一端和連接軸(30)的一端均設置有銷孔(31)，所述銷孔(31)內設置有插銷(28)。
3.根據權利要求1所述的一種新型MABR膜反應器的污水處理設備，其特征在于：所述MABR膜反應池(4)的內側設置有膜曝氣管支架(3)，所述膜曝氣管支架(3)的一側連接有曝氣管，并且曝氣管的一端連接有供氧風機，所述曝氣管的另一端連接在進氣部(20)的一端，所述MABR膜反應池(4)內DO值為0.8-2.6mg/L。
4.根據權利要求3所述的一種新型MABR膜反應器的污水處理設備，其特征在于：所述MABR膜反應池(4)的側壁上依次設置有加藥接口(12)、曝氣接口(13)、膜出水接口(14)，通過加藥接口(12)添加的藥液為除磷劑、PAM、PAC、無機鹽助凝劑中的至少一種。
5.根據權利要求1所述的一種新型MABR膜反應器的污水處理設備，其特征在于：所述設備單元(11)的側壁上依次設置有總進線口(15)和設備出水口(9)。
6.根據權利要求1所述的一種新型MABR膜反應器的污水處理設備，其特征在于：所述設備單元(11)的內側依次設置有自吸泵底座(1)和壓力罐支座(2)。
7.根據權利要求1所述的一種新型MABR膜反應器的污水處理設備，其特征在于：所述MABR膜反應池(4)的內側設置有液位計支架(8)。
發明內容
針對現有技術的不足，本發明提供了一種新型MABR膜反應器的污水處理設備，解決了MABR膜反應器無法快速安裝和使用，對污染物去除效果不理想、污水處理效率低的問題。
為實現以上目的，本發明通過以下技術方案予以實現：一種新型MABR膜反應器的污水處理設備，包括箱體，所述箱體的內側依次設置有設備單元、MABR膜反應池、好氧池、缺氧池和厭氧池，所述MABR膜反應池的內部設置有MABR膜反應器本體，所述MABR膜反應器本體由多個安裝組件依次連接組成，并且所述安裝組件的一側設置有MABR膜組件，所述安裝組件包括兩根連接管、兩個支撐桿、至少兩個下彎折框和至少兩個上彎折板，兩個所述連接管之間固定連接有兩個所述支撐桿，兩個所述支撐桿之間固定連接有所述下彎折框和上彎折板，并且所述下彎折框和上彎折板呈交替分布，所述下彎折框的內側固定連接有多個均勻分布的分隔條，所述上彎折板的一側固定連接有多個均勻分布的分隔板，所述MABR膜組件包括MABR膜體和分別連接在MABR膜體兩端的進氣部和排氣部，所述MABR膜體設置有上彎折部和下彎折部，所述上彎折部的內側與所述分隔板相連，所述下彎折部的內側與所述分隔條相連。

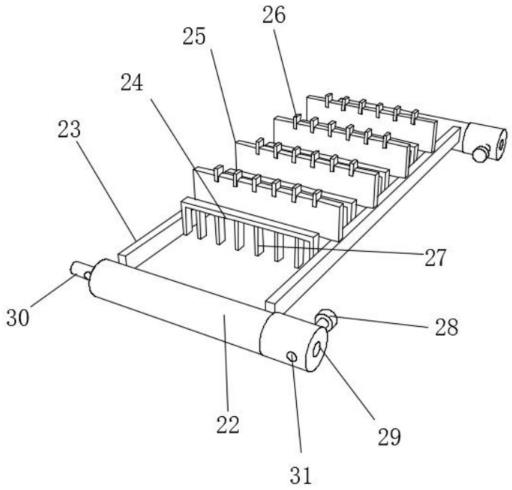

優選的，所述連接管的一端固定連接有連接軸，所述連接管的另一端設置有連接孔，所述連接管的另一端和連接軸的一端均設置有銷孔，所述銷孔內設置有插銷。
優選的，所述MABR膜反應池的內側設置有膜曝氣管支架，所述膜曝氣管支架的一側連接有曝氣管，并且曝氣管的一端連接有供氧風機，所述曝氣管的另一端連接在進氣部的一端，所述MABR膜反應池內DO值為0.8-2.6mg/L。
優選的，所述MABR膜反應池的側壁上依次設置有加藥接口、曝氣接口、膜出水接口，通過加藥接口添加的藥液為除磷劑、PAM、PAC、無機鹽助凝劑中的至少一種。
優選的，所述設備單元的側壁上依次設置有總進線口和設備出水口。
優選的，所述設備單元的內側依次設置有自吸泵底座和壓力罐支座。
優選的，所述MABR膜反應池的內側設置有液位計支架。
工作原理：通過兩個連接管和兩個支撐桿可以形成矩形支撐架，矩形支撐架的兩個支撐桿可以固定住交替分布的下彎折框和上彎折板，通過上彎折板形成波峰，通過下彎折框形成波谷，MABR膜體的上彎折部與上彎折板相連，MABR膜體的下彎折部與下彎折框相連，使得安裝后的MABR膜體形成波浪式分布狀態，增加了MABR膜體與污水的接觸面積，進而提高污水處理效果，同時通過在下彎折框的內側固定連接有多個均勻分布的分隔條，上彎折板的一側固定連接有多個均勻分布的分隔板，分隔條和分隔板使MABR膜體的膜絲均勻排布，減少了膜絲纏繞的情況發生，與污水的接觸間隙進一步增加，正常運行后無需反沖洗，一次安裝，長期使用，提高污水處理效率，同時安裝組件可以對MABR膜組件起到加強作用，可以根據不同場景的需要，合理排布下彎折框和上彎折板的數量，使得形成更加柔順的波浪式MABR膜體，更可以防止MABR膜體充氣運行時膨脹破裂，降低更換成本，通過安裝組件對MABR膜組件進行改良，改變MABR膜組件的形狀，提高其去污效果，同時使得MABR膜組件集成度高，便于快速安裝和使用。
本發明提供了一種新型MABR膜反應器的污水處理設備。具備以下有益效果：
1、本發明通過上彎折板形成波峰，通過下彎折框形成波谷，使得安裝后的MABR膜體形成波浪式分布狀態，增加了MABR膜體與污水的接觸面積，同時通過在下彎折框的內側固定連接有多個均勻分布的分隔條，上彎折板的一側固定連接有多個均勻分布的分隔板，分隔條和分隔板使MABR膜體的膜絲均勻排布，減少了膜絲纏繞的情況發生，與污水的接觸間隙進一步增加，正常運行后無需反沖洗，一次安裝，長期使用，可以根據不同場景的需要，合理排布下彎折框和上彎折板的數量，使得形成更加柔順的波浪式MABR膜體，更可以防止MABR膜體充氣運行時膨脹破裂，降低更換成本，提高了污水處理效果。
2、本發明通過一個安裝組件上的兩個連接軸可以分別插入另一個安裝組件上的兩個連接孔內，然后通過插銷插入銷孔內進行鎖定，安裝簡單、使用方便、維護頻率低，通過安裝組件和MABR膜組件形成模塊化設計、提高了安裝使用的便捷性，降低了施工周期。
（發明人：謝小東;欒大鵬）
