公布日：2022.08.02
申請日：2022.06.15
分類號：C02F9/14(2006.01)I;C02F1/04(2006.01)N;C02F1/24(2006.01)N;C02F1/44(2006.01)N;C02F1/52(2006.01)N;C02F1/56(2006.01)N;
C02F1/66(2006.01)N;C02F1/72(2006.01)N;C02F3/28(2006.01)N;C02F5/02(2006.01)N
摘要
本發明涉及一種汽車制造業廢水零排放的處理方法，屬于廢水處理技術領域。包括，S1、將生產廢液進行廢液混凝/絮凝沉淀處理、廢液氣浮處理；S2、將經S1處理過的生產廢液和生產廢水進行綜合廢水混凝/絮凝沉淀處理、綜合廢水氣浮處理和綜合廢水pH反調處理；S3、將經S2處理過的廢水和生活污水進行綜合廢水水解酸化處理、綜合廢水接觸氧化沉淀處理；S4、將經S3處理過的廢水進行砂碳濾處理、UF處理和RO處理，得到淡水和濃水；S5、將S4的濃水進行濃水加藥軟化沉淀處理、濃水砂碳濾處理、濃水UF處理和濃水RO處理，得到淡水和濃水；S6、將S5的濃水進行濃水STRO處理，得到淡水和濃水；S7、將S6的濃水進行蒸發結晶處理，得到淡水，實現了廢水的零排放的目的。
權利要求書
1.一種汽車制造業廢水零排放的處理方法，所述汽車制造業廢水包括生產廢液、生產廢水和生活污水，其特征在于，所述處理方法包括以下步驟，S1、將生產廢液進行廢液混凝/絮凝沉淀處理、廢液氣浮處理；S2、將經所述S1處理過的生產廢液和所述生產廢水進行綜合廢水混凝/絮凝沉淀處理、綜合廢水氣浮處理和綜合廢水pH反調處理；S3、將經所述S2處理過的廢水和所述生活污水進行綜合廢水水解酸化處理、綜合廢水接觸氧化沉淀處理；S4、將經所述S3處理過的廢水進行砂碳濾處理、UF處理和RO處理，得到淡水和濃水；S5、將S4所述的濃水進行濃水加藥軟化沉淀處理、濃水砂碳濾處理、濃水UF處理和濃水RO處理，得到淡水和濃水；S6、將S5所述的濃水進行濃水STRO處理，得到淡水和濃水；S7、將S6所述的濃水進行蒸發結晶處理，得到淡水。
2.根據權利要求1所述的汽車制造業廢水零排放的處理方法，其特征在于，在S1中，調節pH為10-11，所述廢液混凝/絮凝沉淀處理的過程中加入堿、氯化鈣、聚合氯化鋁和聚丙烯酰胺；所述廢液氣浮處理的過程中加入聚合氯化鋁和聚丙烯酰胺。
3.根據權利要求1所述的汽車制造業廢水零排放的處理方法，其特征在于，在S2中，調節pH為9-10，所述綜合廢水混凝/絮凝沉淀處理的過程中加入堿、氯化鈣、聚合氯化鋁和聚丙烯酰胺；所述綜合廢水氣浮處理的過程中加入聚合氯化鋁和聚丙烯酰胺。
4.根據權利要求1所述的汽車制造業廢水零排放的處理方法，其特征在于，在S3中，所述綜合廢水水解酸化處理的時間為5-7h；所述綜合廢水接觸氧化沉淀處理的時間為17-19h。
5.根據權利要求1所述的汽車制造業廢水零排放的處理方法，其特征在于，在S4中，所述砂碳濾處理的上升流速為9-11m/h。
6.根據權利要求1所述的汽車制造業廢水零排放的處理方法，其特征在于，在S4中，所述RO處理的過程中RO膜的過濾壓力不超過1.2MPa。
7.根據權利要求1所述的汽車制造業廢水零排放的處理方法，其特征在于，在S5中，調節pH為11-12，所述濃水加藥軟化沉淀處理的過程中加入堿、氯化鈣、碳酸鈉、聚合氯化鋁和聚丙烯酰胺。
8.根據權利要求1所述的汽車制造業廢水零排放的處理方法，其特征在于，在S5中，所述濃水砂碳濾處理的上升流速為5-7m/h；濃水RO處理過程中RO膜的過濾壓力不超過1.5MPa。
9.根據權利要求1所述的汽車制造業廢水零排放的處理方法，其特征在于，在S6中，所述濃水STRO處理過程中STRO膜的過濾壓力不超過7.5MPa。
10.根據權利要求1所述的汽車制造業廢水零排放的處理方法，其特征在于，在S7中，所述蒸發結晶的過程中蒸發濃縮比不低于20倍。
發明內容
為此，本發明所要解決的技術問題在于克服現有技術中廢水處理回用比例較低、穩定性差高、運行成本高的問題。
為解決上述技術問題，本發明提供了一種汽車制造業廢水零排放的處理方法。以多層次物化系統，生化系統，普通膜系統，高壓膜系統，蒸發系統為基礎，結合汽車廢水的特點，設計了一套汽車制造業廢水零排放的處理方法。

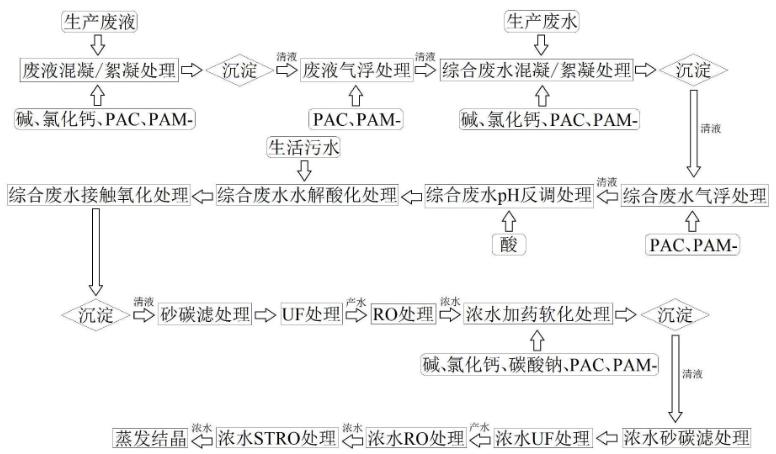

本發明的一個目的是提供一種汽車制造業廢水零排放的處理方法，所述汽車制造業廢水包括生產廢液、生產廢水和生活污水，所述處理方法包括以下步驟，
S1、將生產廢液進行廢液混凝/絮凝沉淀處理、廢液氣浮處理；
S2、將經所述S1處理過的生產廢液和所述生產廢水進行綜合廢水混凝/絮凝沉淀處理、綜合廢水氣浮處理和綜合廢水pH反調處理；
S3、將經所述S2處理過的廢水和所述生活污水進行綜合廢水水解酸化處理、綜合廢水接觸氧化沉淀處理；
S4、將經所述S3處理過的廢水進行砂碳濾處理、UF處理和RO處理，得到淡水和濃水；
S5、將S4所述的濃水進行濃水加藥軟化沉淀處理、濃水砂碳濾處理、濃水UF處理和濃水RO處理，得到淡水和濃水；
S6、將S5所述的濃水進行濃水STRO處理，得到淡水和濃水；
S7、將S6所述的濃水進行蒸發結晶處理，得到淡水。
在本發明的一個實施例中，所述生產廢液為汽車廠各車間的生產廢液，包括脫脂、電泳、薄膜、沖壓等倒槽廢液，統一收集勻質勻量后，接入廢液混凝/絮凝處理單元。
在本發明的一個實施例中，所述生產廢水為各車間的生產廢水，包括脫脂、電泳、薄膜、沖壓等日常排放廢水，統一收集勻質勻量后，接入綜合廢水混凝/絮凝沉淀處理單元。
在本發明的一個實施例中，所述生活污水經管道統一收集與處理后的廢水混合后，接入綜合廢水水解酸化處理單元。
在本發明的一個實施例中，在S1中，所述廢液混凝/絮凝處理和所述廢液氣浮處理，主要去除廢液中的絕大部分懸浮顆粒物，金屬離子，氟離子及浮油，并去除部分COD，上清液與生產廢水輸出至綜合廢水混凝/絮凝處理單元。
在本發明的一個實施例中，在S1中，調節pH為10-11，所述廢液混凝/絮凝沉淀處理的過程中加入堿、氯化鈣、聚合氯化鋁(PAC)和聚丙烯酰胺(PAM-)；所述廢液氣浮處理的過程中加入PAC和PAM-。氯化鈣加藥量為290-310ppm，PAC加藥量均為210-230ppm，PAM-加藥量均為90-110ppm，氣浮系統采用加壓溶氣式氣浮。
在本發明的一個實施例中，在S2中，所述綜合廢水混凝/絮凝處理和所述綜合廢水氣浮處理單元，主要去除綜合廢水中的絕大部分懸浮顆粒物，金屬離子，氟離子及浮油，并去除部分COD，上清液經綜合廢水pH反調處理調節pH至9-10，反調后的廢水與生活污水輸出至綜合廢水水解酸化處理單元。
在本發明的一個實施例中，在S2中，調節pH為9-10，所述綜合廢水混凝/絮凝沉淀處理的過程中加入堿、氯化鈣、PAC和PAM-；所述綜合廢水氣浮處理的過程中加入PAC和PAM-。氯化鈣加藥量為140-160ppm，PAC加藥量均為90-110ppm，PAM-加藥量均為35-45ppm，氣浮系統采用加壓溶氣式氣浮。
在本發明的一個實施例中，在S1和S2中，所述處理的時間均為15-20min。
在本發明的一個實施例中，在S3中，所述綜合廢水水解酸化處理和綜合廢水接觸氧化處理，去除廢水中的COD，TN及TP，上清液輸出至砂碳濾處理單元。
在本發明的一個實施例中，在S3中，所述綜合廢水水解酸化處理的時間為5-7h；所述綜合廢水接觸氧化沉淀處理的時間為17-19h，污泥回流比為1-2。
在本發明的一個實施例中，在S4中，所述砂碳濾單元，UF+RO處理單元，主要去除廢水中的懸浮物，TDS，COD，TN，硬度，淡水輸出至回用供水系統，濃水輸出至濃水加藥軟化處理單元。
在本發明的一個實施例中，在S4中，所述砂碳濾處理的上升流速為9-11m/h。
在本發明的一個實施例中，在S4中，所述RO處理的過程中RO膜的過濾壓力不超過1.2MPa，RO系統的回收率設計為70％。
在本發明的一個實施例中，在S5中，所述濃水加藥軟化沉淀處理，去除濃水中大部分硬度，保證后續系統的穩定運行。
在本發明的一個實施例中，在S5中，調節pH為11-12，所述濃水加藥軟化沉淀處理的過程中加入堿、氯化鈣、碳酸鈉、聚合氯化鋁和聚丙烯酰胺。氯化鈣加藥量為290-310ppm，碳酸鈉加藥量為190-210ppm，PAC加藥量為140-160ppm，PAM-加藥量為25-35ppm，沉淀采用高效蘭美拉沉淀池，表面負荷為2.5m3/m2*h。
在本發明的一個實施例中，在S5中，所述濃水砂碳濾+UF+RO處理單元，濃水STRO處理單元，主要去除濃水中的懸浮物，TDS，COD，TN，硬度，淡水輸出至回用供水系統，濃水輸出至蒸發結晶單元。
在本發明的一個實施例中，在S5中，所述濃水砂碳濾處理的上升流速為5-7m/h；濃水RO處理過程中RO膜的過濾壓力不超過1.5MPa，RO系統的回收率為60％。
在本發明的一個實施例中，在S6中，所述濃水STRO處理過程中STRO膜的過濾壓力不超過7.5MPa，STRO系統回收率為70％。
在本發明的一個實施例中，在S7中，所述蒸發結晶是對濃水進行加藥軟化后，加熱濃縮，冷凝液輸出至回用供水系統。其中加藥軟化的工藝同上述濃水加藥軟化沉淀處理。
在本發明的一個實施例中，在S7中，所述蒸發結晶的過程中蒸發濃縮比不低于20倍。蒸發系統采用MVR蒸發系統，蒸發系統的接液材質選用雙相鋼材質。
本發明的技術方案相比現有技術具有以下優點：
(1)本發明所述的處理方法首次應用于汽車整車廠廢水處理，利用工藝單元系統，多維度設計，提供一種穩定性高，運行成本低，操作性強的汽車整車廠廢水零排放處理工藝。從而最大限度降低單車耗水量，最大限度提高資源的循環利用，為企業創造很好的環境效益，間接為企業減負。
(2)在國內汽車整車廠所有廢水實現零排放，屬于國內首創！
(3)本發明所述的處理方法將不同種類廢水分散處理后再進行集中處理，克服了直接集中處理過程因廢水排放量變化大、組分復雜而造成的達標排放不穩定等問題。
(4)本發明所述的處理方法在目前廣泛采用的混凝+生化處理+UF+RO處理的基礎上，進一步增加濃水加藥軟化+濃水砂碳濾+濃水UF+濃水RO+濃水STRO+蒸發結晶等處理過程，提升了濃縮液處理的產水率，提高了出水水質，解決了傳統工藝濃縮液排放量大、產水水質差、水回用率低的問題，實現了全工廠廢水的零排放的目的。
(5)本發明所述的處理方法運行成本在12元/噸水左右，相較于其他行業零排放處理成本普遍在20元/噸水以上，大大降低了運行成本。
（發明人：葉超;臧睿哲;王飛龍;陳侃;陳士軍;馬楫）
