公布日：2022.07.29
申請日：2022.06.01
分類號：C02F9/10(2006.01)I;C02F101/20(2006.01)N
摘要
本發明公開了一種含鹽廢水中的有害重金屬鹽回收裝置，涉及金屬鹽回收裝置技術領域，傳統的用于處理廢水中的重金屬鹽的裝置太過簡單，處理過程中無法將廢水中的重金屬鹽完全處理，對環境造成一定污染，在處理廢水中的重金屬鹽沒有防護設備，金屬鹽在處理過程中產生一些有毒氣體，對人體也會造成一定危害，而本發明包括密封柜，密封柜內固定安裝有均勻排列的支撐桿，第一夾持板頂面一側固定安裝有過濾器，所述第一夾持板靠近過濾器的位置內固定安裝有放料桶，放料桶的底部活動安裝有儲料桶，廢水的處理完全處在密封柜內進行，很好的解決了在處理廢水中的重金屬鹽沒有防護設備，金屬鹽在處理過程中產生有毒氣體，對人體造成危害的問題。
權利要求書

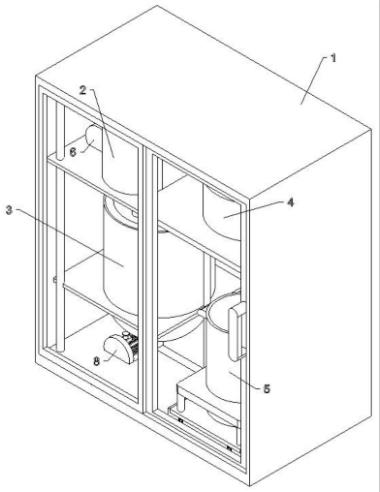

1.一種含鹽廢水中的有害重金屬鹽回收裝置，包括密封柜(1)，其特征在于：所述密封柜(1)內固定安裝有均勻排列的支撐桿(14)，所述支撐桿(14)的表面固定安裝有第一夾持板(11)和第二夾持板(12)，所述第一夾持板(11)位于第二夾持板(12)的頂部，所述第一夾持板(11)頂面一側固定安裝有過濾器(2)，所述第一夾持板(11)靠近過濾器(2)的位置內固定安裝有放料桶(4)，所述放料桶(4)的底部活動安裝有儲料桶(5)；所述第二夾持板(12)內固定安裝有蒸爐(3)，所述蒸爐(3)內固定安裝有導熱管(31)，所述第一夾持板(11)的底面固定安裝有電機(7)，所述電機(7)的輸出端轉動安裝有轉動軸(71)，所述轉動軸(71)的表面固定連接有若干個連接柱(72)，所述連接柱(72)的一端固定連接有刮板(73)。
2.如權利要求1所述的一種含鹽廢水中的有害重金屬鹽回收裝置，其特征在于，所述過濾器(2)的頂面內活動卡設有蓋板(21)，所述蓋板(21)的底面對稱安裝有連接桿，所述連接桿的一端固定安裝有過濾網(22)，所述過濾網(22)的底面可拆卸安裝有均勻分布的濾芯(23)，所述過濾器(2)的頂面固定安裝有排水管(24)，所述排水管(24)的一端固定安裝在蒸爐(3)的頂面內，所述蓋板(21)的頂面中間固定安裝有第一把手(211)。
3.如權利要求1所述的一種含鹽廢水中的有害重金屬鹽回收裝置，其特征在于，所述過濾器(2)的一側可拆卸安裝有水泵(6)，所述水泵(6)的輸出端固定安裝有輸水管(62)，所述輸水管(62)的一端固定安裝在蓋板(21)內，所述水泵(6)的一側固定安裝有進水管道(61)。
4.如權利要求1所述的一種含鹽廢水中的有害重金屬鹽回收裝置，其特征在于，所述蒸爐(3)的底面內固定安裝有輸送管道(32)，所述第二夾持板(12)的底部可拆卸安裝有氣泵(8)，所述氣泵(8)的輸出端固定安裝有出風管(81)，所述出風管(81)的一端固定連接有輸送管道(32)，所述輸送管道(32)的一端底部固定安裝有放料桶(4)，所述氣泵(8)可拆卸安裝在密封柜(1)的底面內。
5.如權利要求1所述的一種含鹽廢水中的有害重金屬鹽回收裝置，其特征在于，所述放料桶(4)的底面內固定安裝有出料管(41)，所述出料管(41)的中間固定安裝有閥門(42)，所述閥門(42)內螺紋卡設有螺紋控制桿(43)。
6.如權利要求1所述的一種含鹽廢水中的有害重金屬鹽回收裝置，其特征在于，所述儲料桶(5)表面活動套設有支撐架(51)，所述支撐架(51)的底面固定連接有滑板(52)，所述滑板(52)的頂面固定安裝有均勻排列的滑輪(53)，所述儲料桶(5)的頂面活動安裝有桶蓋(55)，所述儲料桶(5)表面遠離支撐架(51)的位置對稱安裝有第二把手(54)，所述支撐架(51)的一側固定安裝有固定板(91)。
7.如權利要求1所述的一種含鹽廢水中的有害重金屬鹽回收裝置，其特征在于，所述密封柜(1)內遠離氣泵(8)的位置固定安裝有放置板(13)，所述放置板(13)的頂面一側固定安裝有氣缸(9)，所述氣缸(9)的輸出端固定連接有固定板(91)，所述放置板(13)內開設有滑槽(531)，所述滑輪(53)滑動安裝在滑槽(531)內，所述氣缸(9)與滑輪(53)相互配合。
8.如權利要求1所述的一種含鹽廢水中的有害重金屬鹽回收裝置，其特征在于，所述密封柜(1)的一側內滑動安裝有推拉門(15)，所述推拉門(15)內固定安裝有透明玻璃(151)，所述推拉門(15)的一側固定安裝有門把手(152)。所述蒸爐(3)的頂面一側固定安裝有氣壓表(33)。
發明內容
為了解決傳統用于回收廢水中的重金屬鹽回收裝置無法將廢水中的重金屬鹽完全處理，處理廢水中的重金屬鹽沒有防護設備，對人體也會造成一定危害的問題；本發明的目的在于提供一種含鹽廢水中的有害重金屬鹽回收裝置。
為解決上述技術問題，本發明采用如下技術方案：一種含鹽廢水中的有害重金屬鹽回收裝置，包括密封柜，密封柜內固定安裝有均勻排列的支撐桿，支撐桿的表面固定安裝有第一夾持板和第二夾持板，第一第一夾持板位于第二夾持板的頂部，第一夾持板頂面一側固定安裝有過濾器，過濾器的一側可拆卸安裝有水泵，水泵的輸出端固定安裝有輸水管，輸水管的一端固定安裝蓋板內，水泵的一側固定安裝有進水管道，打開水泵的開關，在水泵的工作下，將需要處理的含鹽廢水通過進水管道和輸水管輸送到過濾器內進行過濾，第一夾持板靠近過濾器的位置內固定安裝有放料桶，放料桶的底面內固定安裝有出料管，出料管的中間固定安裝有閥門，閥門內螺紋卡設有螺紋控制桿，儲料桶內的金屬鹽裝滿后，通過關閉閥門對放料桶內的金屬鹽進行控制放料桶的底部活動安裝有儲料桶，儲料桶表面活動套設有支撐架，支撐架的底面固定連接有滑板，滑板的頂面固定安裝有均勻排列的滑輪，儲料桶的頂面活動安裝有桶蓋，儲料桶表面遠離支撐架的位置對稱安裝有第二把手，支撐架的一側固定安裝有固定板，儲料桶卡設在支撐架內，支撐架起到固定作用，通過第二把手將儲料桶從支撐架內取出通過第一夾持板和第二夾持板對過濾器、蒸爐和放料桶進行固定；
第二夾持板內固定安裝有蒸爐，蒸爐內固定安裝有導熱管，第一夾持板的底面固定安裝有電機，電機的輸出端轉動安裝有轉動軸，轉動軸的表面固定連接有若干個連接柱，連接柱的一端固定連接有刮板，打開電機的開關，通過電機帶動轉動軸和刮板進行轉動，將蒸爐內壁附著的金屬鹽刮掉，蒸爐的底面內固定安裝有輸送管道，第二夾持板的底部可拆卸安裝有氣泵，氣泵的輸出端固定安裝有出風管，出風管的一端固定連接有輸送管道，輸送管道的一端底部固定安裝有放料桶，氣泵可拆卸安裝在密封柜的底面內，打開氣泵的開關，在氣泵的工作下，將蒸爐內的金屬鹽通過輸送管道輸送到放料桶內。
優選地，過濾器的頂面內活動卡設有蓋板，蓋板的底面對稱安裝有連接桿，連接桿的一端固定安裝有過濾網，過濾網的底面可拆卸安裝有均勻分布的濾芯，過濾器的頂面固定安裝有排水管，排水管的一端固定安裝在蒸爐的頂面內，蓋板的頂面中間固定安裝有第一把手，將需要處理的含鹽廢水通過進水管道和輸水管輸送到過濾器內進行過濾，進入過濾器內的廢水，通過過濾網和濾芯的雙重過濾，將廢水中的雜質進行處理，將過濾好的廢水通過排水管放入蒸爐內。
優選地，密封柜內遠離氣泵的位置固定安裝有放置板，放置板的頂面一側固定安裝有氣缸，氣缸的輸出端固定連接有固定板，放置板內開設有滑槽，滑輪滑動安裝在滑槽內，氣缸與滑輪相互配合，打開氣缸的開關，在氣缸的推力下，配合滑輪將滑板上的儲料桶推出密封柜內。
優選地，密封柜的一側內滑動安裝有推拉門，推拉門內固定安裝有透明玻璃，推拉門的一側固定安裝有門把手。蒸爐的頂面一側固定安裝有氣壓表，通過密封門內安裝的透明玻璃對密封柜內進行觀察，通過氣壓表對蒸爐內的氣壓進行顯示。
與現有技術相比，本發明的有益效果在于：
1、本發明中，當需要用本發明對廢水中的有害重金屬鹽進行回收時，通過過濾網和濾芯的雙重過濾，將廢水中的雜質進行處理，將過濾好的廢水通過排水管放入蒸爐內，當廢水進入蒸爐內時，打開蒸爐內導熱管的電源，使導熱管對蒸爐內的廢水進行蒸餾，通過過濾器和蒸爐對含鹽廢水中的有害重金屬鹽進行充分處理；
2、本發明中，當需要用本發明對廢水中的有害重金屬鹽進行回收時，對于廢水的處理完全處在密封柜內進行，很好的解決了在處理廢水中的重金屬鹽沒有防護設備，金屬鹽在處理過程中產生一些有毒氣體，對人體造成危害的問題。
（發明人：郝敬瑞;趙孟;張寶仲;王艷）
