公布日：2022.04.22
申請日：2022.02.11
分類號：B01D33/25(2006.01)I;B01D33/50(2006.01)I
摘要
本發明涉及污水處理技術領域，公開了一種高效率污水殘渣處理裝置，包括處理箱，處理箱的一側壁連通設置有進水管，處理箱的另一相對側壁連通設置有排水管，處理箱內轉動安裝有旋轉筒；本發明對污水殘渣進行處理時，將含有殘渣的污水通過進水管輸入處理箱內，并開啟電機，電機的輸出端帶動旋轉筒旋轉，旋轉筒旋轉時帶動濾板旋轉，在污水流動的過程中，隨著濾板的旋轉，濾板逐漸將污水中的殘渣撈起，當殘渣移動至旋轉筒的上方時，連通孔與濾渣清理機構相連通，使得濾板上的殘渣滑動至連通孔內，并滑動至濾渣清理機構內，從而對濾渣進行清潔，從而使得濾板上不會堆積較多的殘渣，不易造成濾網堵塞，提高了清潔效率。
權利要求書

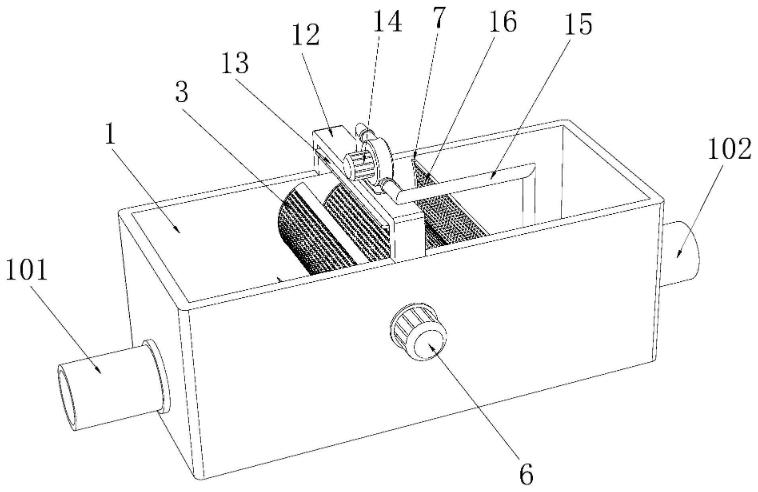

1.一種高效率污水殘渣處理裝置，包括處理箱，所述處理箱的一側壁連通設置有進水管，所述處理箱的另一相對側壁連通設置有排水管，其特征在于：所述處理箱內轉動安裝有旋轉筒，所述處理箱的側壁固定安裝有電機，所述電機的輸出端與所述旋轉筒傳動連接，所述旋轉筒上固定安裝有多個濾板，所述旋轉筒上開設有多個連通孔，所述連通孔設置在相鄰兩個濾板之間，所述旋轉筒的內部設置有濾渣清理機構。
2.根據權利要求1所述的一種高效率污水殘渣處理裝置，其特征在于：所述濾渣清理機構包括排渣筒，所述排渣筒與所述處理箱固定連接，所述排渣筒設于所述旋轉筒內部，且所述排渣筒與所述旋轉筒轉動配合，所述排渣筒遠離電機的一端貫穿所述處理箱的背面壁，且所述排渣筒遠離電機的一端為開口設置，所述排渣筒的頂壁開設有進渣孔，進渣孔與位于頂端的連通孔相連通。
3.根據權利要求2所述的一種高效率污水殘渣處理裝置，其特征在于：所述濾板遠離旋轉筒的側壁固定安裝有鏟板，所述鏟板遠離旋轉筒的側壁設置為尖銳狀。
4.根據權利要求3所述的一種高效率污水殘渣處理裝置，其特征在于：所述處理箱的內部固定安裝有安裝框，所述安裝框內固定安裝有濾網，所述濾網設置為弧形，所述濾網設置在旋轉筒與排水管之間，鏟板旋轉至靠近濾網時，鏟板的尖端與濾網相接觸。
5.根據權利要求1所述的一種高效率污水殘渣處理裝置，其特征在于：所述濾板上開設有多個濾孔，所述濾板為弧形設置。
6.根據權利要求2所述的一種高效率污水殘渣處理裝置，其特征在于：所述排渣筒內設置有用于對排渣筒內壁進行清潔的清潔機構。
7.根據權利要求6所述的一種高效率污水殘渣處理裝置，其特征在于：所述清潔機構包括噴嘴，所述噴嘴設置有多個，所述噴嘴固定安裝于所述排渣筒靠近電機的內側壁上。
8.根據權利要求6所述的一種高效率污水殘渣處理裝置，其特征在于：所述清潔機構包括清潔盤，所述清潔盤滑動安裝于所述排渣筒的內腔中，且所述清潔盤的邊緣與所述排渣筒的內壁相貼合，所述清潔盤遠離電機的側壁固定連接有拉桿，所述拉桿伸出所述排渣筒，所述拉桿遠離清潔盤的一端固定安裝有拉環。
9.根據權利要求6所述的一種高效率污水殘渣處理裝置，其特征在于：所述處理箱的頂端固定安裝有支撐架，所述支撐架的頂端固定安裝有水泵，所述支撐架的底端固定安裝有噴淋花灑，所述噴淋花灑設置在所述旋轉筒的正上方，所述噴淋花灑的頂端連通設置有連接口，所述水泵的輸出端與所述連接口相連通，所述水泵的輸入端連通設置有抽水管。
10.根據權利要求9所述的一種高效率污水殘渣處理裝置，其特征在于：所述抽水管的進水端位于所述處理箱內腔的底部，且所述抽水管的進水端位于所述濾網和所述排水管之間。
發明內容
本發明的目的在于提供一種高效率污水殘渣處理裝置，以解決上述背景技術中現有的污水殘渣處理裝置長時間使用后濾網容易堵塞的問題。
為實現上述目的，需要對過濾結構進行改進，使得在過濾過程中能夠?qū)堅M行收集以及清理。
基于上述思路，本發明提供如下技術方案：一種高效率污水殘渣處理裝置，包括處理箱，所述處理箱的一側壁連通設置有進水管，所述處理箱的另一相對側壁連通設置有排水管，所述處理箱內轉動安裝有旋轉筒，所述處理箱的側壁固定安裝有電機，所述電機的輸出端與所述旋轉筒傳動連接，所述旋轉筒上固定安裝有多個濾板，所述旋轉筒上開設有多個連通孔，所述連通孔設置在相鄰兩個濾板之間，所述旋轉筒的內部設置有濾渣清理機構。
作為本發明的進一步方案，所述濾渣清理機構包括排渣筒，所述排渣筒與所述處理箱固定連接，所述排渣筒設于所述旋轉筒內部，且所述排渣筒與所述旋轉筒轉動配合，所述排渣筒遠離電機的一端貫穿所述處理箱的背面壁，且所述排渣筒遠離電機的一端為開口設置，所述排渣筒的頂壁開設有進渣孔，進渣孔與位于頂端的連通孔相連通。
作為本發明的進一步方案，所述濾板遠離旋轉筒的側壁固定安裝有鏟板，所述鏟板遠離旋轉筒的側壁設置為尖銳狀。
作為本發明的進一步方案，所述處理箱的內部固定安裝有安裝框，所述安裝框內固定安裝有濾網，所述濾網設置為弧形，所述濾網設置在旋轉筒與排水管之間，鏟板旋轉至靠近濾網時，鏟板的尖端與濾網相接觸。
作為本發明的進一步方案，所述濾板上開設有多個濾孔，所述濾板為弧形設置。
作為本發明的進一步方案，所述排渣筒內設置有用于對排渣筒內壁進行清潔的清潔機構。
作為本發明的進一步方案，所述清潔機構包括噴嘴，所述噴嘴設置有多個，所述噴嘴固定安裝于所述排渣筒靠近電機的內側壁上。
作為本發明的進一步方案，所述清潔機構包括清潔盤，所述清潔盤滑動安裝于所述排渣筒的內腔中，且所述清潔盤的邊緣與所述排渣筒的內壁相貼合，所述清潔盤遠離電機的側壁固定連接有拉桿，所述拉桿伸出所述排渣筒，所述拉桿遠離清潔盤的一端固定安裝有拉環。
作為本發明的進一步方案，所述處理箱的頂端固定安裝有支撐架，所述支撐架的頂端固定安裝有水泵，所述支撐架的底端固定安裝有噴淋花灑，所述噴淋花灑設置在所述旋轉筒的正上方，所述噴淋花灑的頂端連通設置有連接口，所述水泵的輸出端與所述連接口相連通，所述水泵的輸入端連通設置有抽水管。
作為本發明的進一步方案，所述抽水管的進水端位于所述處理箱內腔的底部，且所述抽水管的進水端位于所述濾網和所述排水管之間。
作為本發明的進一步方案，所述清潔機構包括閥板，閥板用于將排渣筒的開口封閉，所述閥板轉動安裝于所述排渣筒的開口處，所述閥板通過連接軸與所述排渣筒轉動連接，所述連接軸上套裝有扭簧，扭簧的一端與連接軸固定連接，扭簧的另一端與排渣筒的內壁固定連接。
與現有技術相比，本發明的有益效果是：本發明對污水殘渣進行處理時，將含有殘渣的污水通過進水管輸入處理箱內，并開啟電機，電機的輸出端帶動旋轉筒旋轉，旋轉筒旋轉時帶動濾板旋轉，在污水流動的過程中，隨著濾板的旋轉，濾板逐漸將污水中的殘渣撈起，當殘渣移動至旋轉筒的上方時，連通孔與濾渣清理機構相連通，使得濾板上的殘渣滑動至連通孔內，并滑動至濾渣清理機構內，從而對濾渣進行清潔，從而使得濾板上不會堆積較多的殘渣，不易造成濾網堵塞，提高了清潔效率。
（發明人：盧飛躍;王彥紅;王艷兵;孫冬紅;陳立峰）
