公布日：2022.07.12

申請日：2022.04.21

分類號：B01D29/64(2006.01)I;B01D29/50(2006.01)I;C02F9/14(2006.01)I

摘要

本申請涉及一種固液分離器及工業廢水濃縮分鹽裝置，涉及過濾領域，固液分離器包括：筒體；進水管，設于筒體的一端；出水管，設于筒體的另一端；內筒，設于筒體內；弧板，設于內筒靠近進水管的一端，弧板固定于內筒與筒體之間，弧板與內筒、筒體之間形成有缺口，缺口位于弧板的上側；過濾網，設于內筒靠近進水管的一端內側壁上；葉輪，沿筒體的周向轉動連接于筒體內，葉輪位于進水管與內筒之間；刮動件，設于葉輪與過濾網之間且隨葉輪轉動，刮動件轉動時于過濾網上刮動；以及過濾環網，套設于內筒靠近出水管的外側壁上，過濾環網與筒體、內筒固定；筒體上設有排出口，排出口位于筒體的最低處。本申請具有無需拆卸固液分離器即可清理顆粒物的效果。

權利要求書

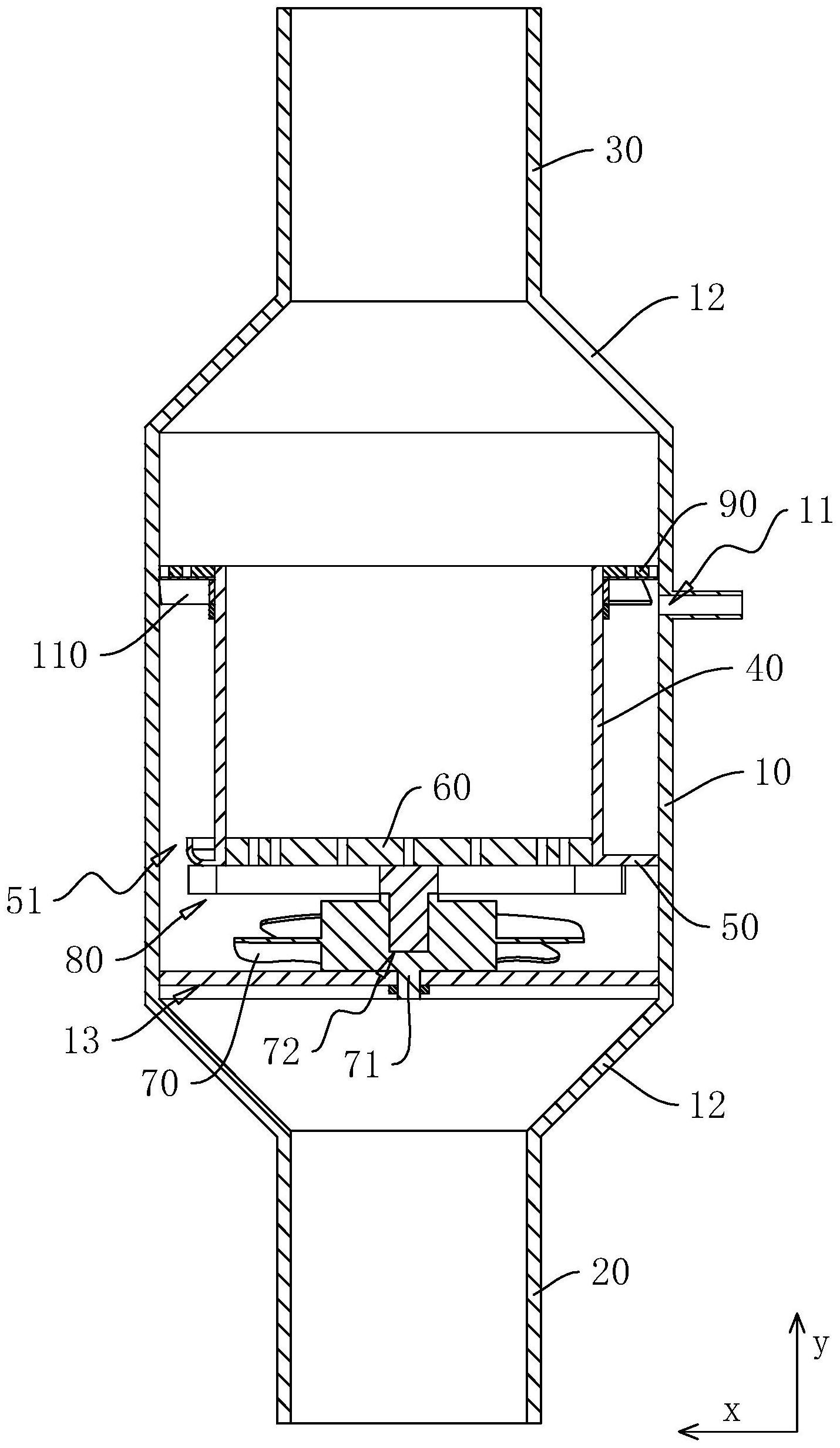

1.一種固液分離器，其特征在于，包括：筒體（10），兩端貫通；進水管（20），設于所述筒體（10）的一端；出水管（30），設于所述筒體（10）的另一端；內筒（40），設于所述筒體（10）內；弧板（50），設于所述內筒（40）靠近所述進水管（20）的一端，所述弧板（50）的內側壁與所述內筒（40）的外側壁固定，所述弧板（50）的外側壁與所述筒體（10）的內側壁固定，所述弧板（50）與所述內筒（40）、所述筒體（10）之間形成有缺口（51），所述缺口（51）位于所述弧板（50）的上側；過濾網（60），設于所述內筒（40）靠近所述進水管（20）的一端內側壁上；葉輪（70），沿所述筒體（10）的周向轉動連接于所述筒體（10）內，所述葉輪（70）位于所述進水管（20）與所述內筒（40）之間；刮動件（80），設于所述葉輪（70）與所述過濾網（60）之間且隨所述葉輪（70）轉動，所述刮動件（80）轉動時于所述過濾網（60）端面上刮動，所述刮動件（80）包括刮片（81），所述刮片（81）延伸至所述內筒（40）與所述筒體（10）之間；以及過濾環網（90），套設于所述內筒（40）靠近所述出水管（30）的外側壁上，所述過濾環網（90）的外側壁與所述筒體（10）的內側壁固定，所述過濾環網（90）的內側壁與所述內筒（40）的外側壁固定；所述筒體（10）上設有排出口（11），所述排出口（11）位于所述筒體（10）的最低處，所述內筒（40）與所述筒體（10）之間的空間和所述排出口（11）互相連通。

2.根據權利要求1所述的固液分離器，其特征在于：所述排出口（11）毗鄰所述過濾環網（90）設置。

3.根據權利要求1所述的固液分離器，其特征在于：所述刮片（81）包括導向部（811）和集料部（812），所述導向部（811）從所述筒體（10）的中心線沿徑向朝向所述筒體（10）延伸，所述導向部（811）遠離所述筒體（10）中心線的端部延伸至所述內筒（40）與所述筒體（10）之間，所述集料部（812）固定于所述導向部（811）遠離所述筒體（10）的中心線的一端，所述集料部（812）向背向所述集料部（812）的轉動方向呈內凹設置。

4.根據權利要求1所述的固液分離器，其特征在于：所述筒體（10）的兩端均設有導向筒（12），所述導向筒（12）的直徑沿朝向所述筒體（10）的方向逐漸減小。

5.根據權利要求1所述的固液分離器，其特征在于：還包括環網刮件（110），所述環網刮件（110）包括轉動環（111）和刮動葉片（112），所述轉動環（111）套設于所述內筒（40）上且與所述內筒（40）轉動連接，所述刮動葉片（112）設于所述轉動環（111）的外側壁上，液體從所述進水管（20）至所述出水管（30）的方向流動經過所述過濾環網（90）時，所述刮動葉片（112）于所述過濾環網（90）上刮動。

6.根據權利要求5所述的固液分離器，其特征在于：所述內筒（40）上套設有限位環（41），所述限位環（41）與所述內筒（40）固定連接，所述限位環（41）使得所述刮動葉片（112）與所述過濾環網（90）保持抵接。

7.根據權利要求6所述的固液分離器，其特征在于：所述限位環（41）靠近所述轉動環（111）的一側設有密封環（411），所述轉動環（111）上設有供所述密封環（411）插入并旋轉的密封槽（1111）。

8.根據權利要求1所述的固液分離器，其特征在于：所述內筒（40）于所述缺口（51）處設有擋板（42），所述擋板（42）的尺寸小于所述缺口（51）的尺寸。

9.根據權利要求8所述的固液分離器，其特征在于：所述擋板（42）的外側壁上設有弧形板（43），所述弧形板（43）從所述擋板（42）朝向所述出水管（30）延伸設置。10.一種工業廢水濃縮分鹽裝置，其特征在于：包括如權利要求1-9任一項所述的固液分離器。

發明內容

為了無需拆卸固液分離器即可清理顆粒物，本申請?zhí)峁┮环N固液分離器及工業廢水濃縮分鹽裝置。

第一方面，本申請?zhí)峁┮环N固液分離器，采用如下的技術方案：一種固液分離器，包括：筒體，兩端貫通；進水管，設于所述筒體的一端；出水管，設于所述筒體的另一端；內筒，設于所述筒體內；弧板，設于所述內筒靠近所述進水管的一端，所述弧板的內側壁與所述內筒的外側壁固定，所述弧板的外側壁與所述筒體的內側壁固定，所述弧板與所述內筒、所述筒體之間形成有缺口，所述缺口位于所述弧板的上側；過濾網，設于所述內筒靠近所述進水管的一端內側壁上；葉輪，沿所述筒體的周向轉動連接于所述筒體內，所述葉輪位于所述進水管與所述內筒之間；刮動件，設于所述葉輪與所述過濾網之間且隨所述葉輪轉動，所述刮動件轉動時于所述過濾網端面上刮動，所述刮動件包括刮片，所述刮片延伸至所述內筒與所述筒體之間；以及過濾環網，套設于所述內筒靠近所述出水管的外側壁上，所述過濾環網的外側壁與所述筒體的內側壁固定，所述過濾環網的內側壁與所述內筒的外側壁固定；所述筒體上設有排出口，所述排出口位于所述筒體的最低處，所述內筒與所述筒體之間的空間和所述排出口互相連通。

通過采用上述技術方案，過濾時，葉輪在水流的驅使下轉動，以帶動刮動件在過濾網上刮動，過濾網上的顆粒物匯聚于刮動件上并于刮動件上做離心運動，當刮動件上的顆粒物達到一定量時，控制水流量加大，將顆粒物從缺口處沖入筒體與內筒、過濾環網、弧板形成的空間進行收集，顆粒物與水的混合物可經過排出口排出，使得無需拆卸固液分離器即可清理過濾網上的顆粒物。

可選的，所述排出口毗鄰所述過濾環網設置。

可選的，所述刮片包括導向部和集料部，所述導向部從所述筒體的中心線沿徑向朝向所述筒體延伸，所述導向部遠離所述筒體中心線的端部延伸至所述內筒與所述筒體之間，所述集料部固定于所述導向部遠離所述筒體的中心線的一端，所述集料部向背向所述集料部的轉動方向呈內凹設置。

通過采用上述技術方案，刮片于過濾網上刮動時，顆粒物在導向部的引導下于集料部匯聚，以方便聚集顆粒物。

可選的，所述筒體的兩端均設有導向筒，所述導向筒的直徑沿朝向所述筒體的方向逐漸減小。

通過采用上述技術方案，使得顆粒物不易聚集于進水管與筒體的連接處以及出水管與筒體的連接處。

可選的，還包括環網刮件，所述環網刮件包括轉動環和刮動葉片，所述轉動環套設于所述內筒上且與所述內筒轉動連接，所述刮動葉片設于所述轉動環的外側壁上，液體從所述進水管至所述出水管的方向流動經過所述過濾環網時，所述刮動葉片于所述過濾環網上刮動。

通過采用上述技術方案，水量沖擊刮動葉片驅使刮動葉片相對內筒轉動，刮取過濾環網上的顆粒物將顆粒物帶動至內筒的下側收集，實現了過濾環網上顆粒物的自動清理。

可選的，所述內筒上套設有限位環，所述限位環與所述內筒固定連接，所述限位環使得所述刮動葉片與所述過濾環網保持抵接。

通過采用上述技術方案，限位環對轉動環抵接限位，使得刮動葉片與過濾環網保持抵接，以方便刮動葉片轉動時對過濾環網上的顆粒物清理。

可選的，所述限位環靠近所述轉動環的一側設有密封環，所述轉動環上設有供所述密封環插入并旋轉的密封槽。

通過采用上述技術方案，密封環插入密封槽對限位環與轉動環之間的縫隙進行密封，使得顆粒物不易進入轉動環與內筒之間。

可選的，所述內筒于所述缺口處設有擋板，所述擋板的尺寸小于所述缺口的尺寸。

通過采用上述技術方案，使得筒體與內筒之間的水流不易朝向進水管倒卷。

可選的，所述擋板的外側壁上設有弧形板，所述弧形板從所述擋板朝向所述出水管延伸設置。

通過采用上述技術方案，使得筒體與內筒之間的水流不易朝向進水管倒卷。

第二方面，本申請?zhí)峁┮环N工業廢水濃縮分鹽裝置，采用如下的技術方案：一種工業廢水濃縮分鹽裝置，包括如上所述的固液分離器。

通過采用上述技術方案，過濾時，葉輪在水流的驅使下轉動，以帶動刮動件在過濾網上刮動，過濾網上的顆粒物匯聚于刮動件上并于刮動件上做離心運動，當刮動件上的顆粒物達到一定量時，控制水流量加大，將顆粒物從缺口處沖入筒體與內筒、過濾環網、弧板形成的空間進行收集，顆粒物與水的混合物可經過排出口排出，使得無需拆卸固液分離器即可清理過濾網上的顆粒物。

綜上所述，本申請包括以下至少一種有益技術效果：

1.過濾時，葉輪在水流的驅使下轉動，以帶動刮動件在過濾網上刮動，過濾網上的顆粒物匯聚于刮動件上并于刮動件上做離心運動，當刮動件上的顆粒物達到一定量時，控制水流量加大，將顆粒物從缺口處沖入筒體與內筒、過濾環網、弧板形成的空間進行收集，顆粒物與水的混合物可經過排出口排出，使得無需拆卸固液分離器即可清理過濾網上的顆粒物；

2.水量沖擊刮動葉片驅使刮動葉片相對內筒轉動，刮取過濾環網上的顆粒物將顆粒物帶動至內筒的下側收集，實現了過濾環網上顆粒物的自動清理。

（發明人：任衛民;楊青峰）
