公布日：2022.04.22
申請日：2022.01.11
分類號：B01D29/03(2006.01)I;B01D29/96(2006.01)I;B01D35/02(2006.01)I;B01D35/16(2006.01)I
摘要
本發明公開了一種仿生態污水治理裝置，涉及到壓縮機的技術領域；包括，壓縮主軸，壓縮主軸的外周設有旋轉葉輪，旋轉主軸的一端向內開設有一流質通道，旋轉主軸的另一端側壁開設有通孔，主軸外殼內設有第一容納腔，壓縮主軸安裝在第一容納腔內，主軸外殼的一端上側設有污水入口，污水進口于流質通道相連接，污水入口于流質通道之間形成內流道，壓縮主軸外殼的一端下側設有凈水出口；凈水出口于第一容納腔導通，第一容納腔與通孔導通，凈水出口與第一容納腔之間形成外流道，外流道與內流道通過通孔相互導通；壓縮主軸外殼的另一端設有排污出口。本發明結構合理，能夠提供干燥潔凈的凈水，提高整體凈水的質量。
權利要求書

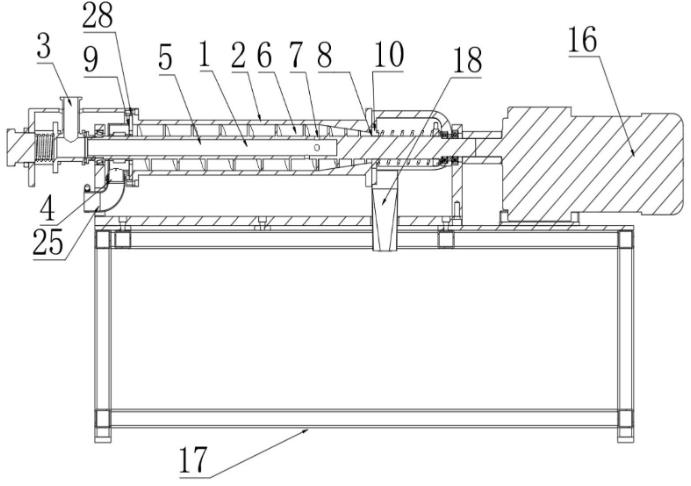

1.一種仿生態污水治理裝置，其特征在于，壓縮主軸(1)，所述壓縮主軸(1)的外周設有葉輪(14)，所述壓縮主軸（1）的一端向內開設有一流質通道(5)，所述壓縮主軸（1）的另一端側壁開設有通孔(7)；主軸外殼(2)，所述主軸外殼(2)內設有第一容納腔(6)，所述壓縮主軸(1)安裝在所述第一容納腔(6)內，所述主軸外殼(2)的一端上側設有污水入口(3)，所述污水入口與所述流質通道(5)相連接，所述污水入口(3)與所述流質通道(5)之間形成內流道，所述壓縮主軸(1)外殼的一端下側設有凈水出口(4)；所述凈水出口(4)與所述第一容納腔(6)導通，所述第一容納腔(6)與所述通孔(7)導通，所述凈水出口(4)與所述第一容納腔(6)之間形成外流道，所述外流道與所述內流道通過所述通孔(7)相互導通；所述壓縮主軸(1)外殼的另一端設有排污出口(8)；過濾固定板(9)，所述壓縮主軸(1)一端外周安裝有一所述過濾固定板(9)，所述過濾固定板（9）位于所述污水入口(3)的一側，所述過濾固定板（9）與所述第一容納腔(6)的內壁相抵；排污口(10)，所述壓縮主軸(1)的另一端安裝有一排污口(10)，所述排污口(10)與所述第一容納腔(6)內壁相抵，所述排污口(10)包括底座和排污區，所述排污口(10)安裝在所述底座上，所述排污區包括若干相互疊加的圓弧葉片(11)，每相鄰的所述圓弧葉片(11)之間均設有圓弧排污通道(12)；若干所述圓弧排污通道(12)與所述排污出口(8)之間形成以排污流道；壓縮電機(16)，所述壓縮電機(16)安裝在壓縮主軸(1)的另一側，所述壓縮電機(16)的輸出端與所述壓縮主軸(1)的另一端連接；所述污水從所述污水入口(3)進入所述內流道，然后通過所述通孔(7)流進外流道內，所述外流道的污水在所述葉輪（14）的帶動下流至過濾固定板(9)，經過過濾固定板(9)過濾完的凈水通過所述凈水出口(4)排出；還包括機架(17)，所述主軸外殼(2)和所述壓縮電機(16)安裝在所述機架(17)上；所述機架(17)上安裝有一支撐架(18)，所述主軸外殼(2)通過所述支撐架(18)固定在所述機架(17)上；所述支撐架(18)設有第一擋板(19)、第二擋板(20)和一連接板（15），所述連接板（15）的兩端分別與所述第一擋板(19)和所述第二擋板(20)連接，所述第一擋板(19)上設有一安裝孔，所述壓縮電機(16)的輸出端套設在所述安裝孔內與所述壓縮主軸(1)的輸入端連接；所述主軸外殼(2)依次設有固定安裝座(22)、主軸軸套(23)和固定法蘭(24)；所述壓縮主軸(1)的一端安裝在所述固定安裝座(22)內，所述壓縮主軸(1)的另一端安裝在所述固定法蘭(24)內，所述主軸軸套(23)的兩端分別與所述固定安裝座(22)、所述固定法蘭(24)可拆卸地連接；所述主軸軸套(23)一端的外周與所述固定安裝座(22)的另一端的內壁連接，所述主軸軸套(23)的一端設有所述凈水出口(4)，所述凈水出口(4)上安裝有一密封接頭水管，所述主軸軸套(23)內設有一直流腔(26)和錐形腔(27)，所述直流腔(26)與所述凈水出口(4)相連接，所述直流腔(26)和所述錐形腔(27)相導通，所述錐形腔(27)的遠離所述直流腔(26)的一端的內徑逐漸減少；所述排污口(10)安裝在所述錐形腔(27)遠離所述直流腔(26)的一端頂部。
2.如權利要求1所述的仿生態污水治理裝置，其特征在于，所述固定安裝座(22)的一側上設有所述污水入口(3)，所述污水入口(3)上安裝一密封接頭水管，所述固定安裝座(22)內依次設有第一彈簧和入水管，所述入水管的一側與所述密封接頭水管連接，所述入水管的一端與所述第一彈簧相抵，所述入水管的另一端與所述壓縮主軸（1）的一端連接。
3.如權利要求1所述的仿生態污水治理裝置，其特征在于，所述過濾固定板(9)與所述第一容納腔(6)內壁之間設有防水密封圈(28)。
4.如權利要求1所述的仿生態污水治理裝置，其特征在于，所述過濾固定板(9)上設有若干過濾孔。
5.如權利要求1所述的仿生態污水治理裝置，其特征在于，所述圓弧排污通道(12)的直徑從外向內逐漸減少，或逐漸增大。
發明內容
本發明的目的在于提供一種仿生態污水治理裝置，用于解決上述技術問題。
一種仿生態污水治理裝置，壓縮主軸，所述壓縮主軸的外周設有葉輪，所述旋轉主軸的一端向內開設有一流質通道，所述旋轉主軸的另一端側壁開設有通孔
主軸外殼，所述主軸外殼內設有第一容納腔，所述壓縮主軸安裝在所述第一容納腔內，所述主軸外殼的一端上側設有污水入口，所述污水進口于所述流質通道相連接，所述污水入口于所述流質通道之間形成內流道，所述壓縮主軸外殼的一端下側設有凈水出口；所述凈水出口于所述第一容納腔導通，所述第一容納腔與所述通孔導通，所述凈水出口與所述第一容納腔之間形成外流道，所述外流道與所述內流道通過所述通孔相互導通；所述壓縮主軸外殼的另一端設有排污出口；
過濾固定板，所述壓縮主軸一端外周安裝有一所述過濾固定板，所述固定過濾板位于所述污水入口的一側，所述固定過濾板與所述第一容納腔的內壁相抵；
排污口，所述壓縮主軸的另一端安裝有一排污口，所述排污口與所述第一容納腔內壁相抵，所述排污口包括底座和排污區，所述排污口安裝在所述底座上，所述排污區包括若干相互疊加的圓弧葉片，每相鄰的所述圓弧葉片之間均設有圓弧排污通道；若干所述圓弧排污通道與所述排污出口之間形成以排污流道；
壓縮電機，所述壓縮電機安裝在壓縮主軸的另一側，所述壓縮電機的輸出端與所述壓縮主軸的另一端連接；
所述污水從所述污水入口進入所述內流道，然后通過所述通孔流進外流道內，所述外流道的污水在所述葉輪的帶動下流至過濾固定板，經過過濾固定板過濾完的凈水通過所述凈水出口排出。
作為進一步的優選，還包括機架，所述主軸外殼和所述壓縮電機安裝在所述機架上；所述機架上安裝有一支撐架，所述主軸外殼通過所述支撐架固定在所述機架上。
作為進一步的優選，所述支撐架設有第一擋板、第二擋板和一連接板，所述連接板的兩端分別與所述第一擋板和所述第二擋板連接，所述第一擋板上設有一安裝孔，所述壓縮電機的的輸入端套設在所述安裝塊內于所述壓縮主軸的輸入端連接。
作為進一步的優選，所述主軸外殼依次設有包括固定安裝座、主軸軸套和固定法蘭；所述壓縮主軸的一端安裝在所述固定安裝座內，所述壓縮主軸的另一端安裝在所述固定法蘭內，所述主軸軸套的兩端分別與所述固定安裝座、所述固定法蘭可拆卸地連接。
作為進一步的優選，所述固定安裝座的一側上設有所述污水入口，所述污水入口上安裝一密封接頭水管，所述固定安裝座內依次設有第一彈簧和入水管，所述入水管的一側與所述密封接頭水管連接，所述入水管的一端與所述第一彈簧相抵，所述入水管的另一端與所述主軸的一端連接。
作為進一步的優選，所述主軸軸套一端的外周與所述固定安裝座的另一端的內壁連接，所述主軸軸套的一端設有所述凈水出口，所述凈水出口上安裝有一密封接頭水管，所述主軸軸套內設有一直流腔和錐形腔，所述直流腔與所述凈水出口相連接，所述直流腔和所述錐形腔相導通，所述錐形腔的遠離所述直流腔的一端的內徑逐漸減少。
作為進一步的優選，所述排污口安裝在所述錐形腔遠離所述直流腔的一端頂部。
作為進一步的優選，所述過濾固定板與所述第一容納腔內壁之間設有防水密封圈。
作為進一步的優選，所述過濾固定板上上設有若干過濾孔。
作為進一步的優選，所述圓弧排污通道的直徑從外向內逐漸減少，或逐漸增大。
上述技術方案具有如下優點或有益效果：
(1)本發明中，污水通過污水入口進入到內流道內的時候，然后通過葉輪的攪動帶動了水流的流速，帶動污水運輸至過濾固定板，懸浮物和較大的異物將留置在過濾固定板的一側，通過葉輪的攪拌贓物上移，通過排污口排出裝置內。
(2)本發明中，葉輪上的雜物將掉落在第一容納腔的底部，隨著壓縮主軸的不停轉動，多個圓弧排污通道不斷的將治理裝置內的雜物從排污口推出，能夠及時排出過治理裝置內的雜質，從而避免雜質堵塞污水處理。
(3)本發明中，其中過濾固定板與治理置裝可拆卸，這樣用戶可以根據需求可進行更換成不同程度的過濾板，這樣的話能夠滿足不同用戶對于排污程度的需求。
(4)本發明中，排污口的圓弧排污通道仿照動物腸胃的結構，將雜物擠出污水治理裝置內，能夠及時排出過治理裝置內的雜質，從而避免雜質堵塞污水處理。
(5)本發明中，污水中雜質的析出，而且污水經過內流道流動至錐形腔時，由于錐形腔變小，壓強變大，污水返至外流道時，外流道的直流腔截面變大氣，壓強變小，通過壓強的變化結合較長的流動路徑，利于雜質在錐形腔頂部壓強最大的排污口中析出，實現較好的污水分離效果，減少污水中的雜質顆粒，提供干燥潔凈的凈水，提高整體凈水的質量，且整個治理裝置結構簡單，維護方便，利于批量生產，分離器體積小，利于集成于治理裝置上，使得治理裝置的重量較輕，安裝方便，可靠性好。
（發明人：黃國愛;鐘振海;林啟漲）
