公布日：2022.07.15
申請日：2022.05.26
分類號：C02F9/04(2006.01)I;C02F1/42(2006.01)N;C02F5/00(2006.01)N
摘要
本發明涉及廢水回用領域，特別地，涉及一種PTA廢水的廢水回用系統，包括過濾罐，所述過濾罐內部開設有過濾腔，所述過濾腔上下兩側分別連通有進水孔以及排水孔，其特征在于，所述過濾腔上下兩側還分別連通有用于更換軟化樹脂球的進料孔以及出料孔，所述過濾腔內部設有分隔組件，所述分隔組件與所述過濾腔滑動連接，所述分隔組件連接有用于驅動所述分隔組件豎直移動的第一驅動組件;本發明目的是克服現有技術的不足而提供一種PTA廢水的廢水回用系統，可在更換軟化樹脂球的同時連續軟化廢水，進而提高軟化樹脂球利用效率。
權利要求書

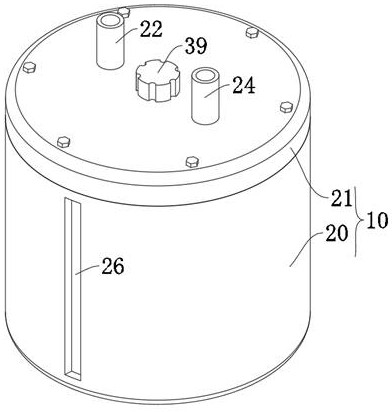

1.一種PTA廢水的廢水回用系統，包括過濾罐(10)，所述過濾罐(10)內部開設有過濾腔(11)，所述過濾腔(11)上下兩側分別連通有進水孔(22)以及排水孔(23)，其特征在于，所述過濾腔(11)上下兩側還分別連通有用于更換軟化樹脂球的進料孔(24)以及出料孔(25)，所述過濾腔(11)內部設有分隔組件，所述分隔組件與所述過濾腔(11)滑動連接，所述分隔組件連接有用于驅動所述分隔組件豎直移動的第一驅動組件；所述分隔組件包括第一密封板(30)以及第二密封板(32)，所述第一密封板(30)與所述第二密封板(32)轉動連接，所述第一密封板(30)上開設有第一通槽(31)，所述第二密封板(32)上開設有第二通槽(33)，所述第一密封板(30)和/或所述第二密封板(32)上開設有通孔，所述通孔的直徑小于軟化樹脂球的直徑，所述第一密封板(30)或所述第二密封板(32)上連接有用于驅動二者之一轉動的第二驅動組件；所述分隔組件包括封閉狀態與開啟狀態，封閉狀態時，所述第二密封板(32)封閉所述第一通槽(31)，所述分隔組件將所述過濾腔(11)分隔成上下兩部分，隨著所述第一密封板(30)與所述第二密封板(32)的相對轉動，所述分隔組件切換為開啟狀態，所述第一通槽(31)與所述第二通槽(33)相連通供軟化樹脂球通過；所述過濾罐(10)包括罐體(20)以及罐蓋(21)，所述罐體(20)與所述罐蓋(21)可拆卸連接，所述過濾腔(11)由所述罐體(20)與所述罐蓋(21)連接后形成；所述第一驅動組件包括螺紋柱(36)以及用于驅動所述螺紋柱(36)轉動的驅動電機(39)；所述第二驅動組件包括上切換柱(34)、下切換柱(35)，所述上切換柱(34)和所述下切換柱(35)均與所述第二密封板(32)固定連接，所述上切換柱(34)位于所述第二密封板(32)上側，所述下切換柱(35)位于所述第二密封板(32)下側，所述罐蓋(21)上設有用于與所述上切換柱(34)抵壓的上楔形塊(14)，所述過濾腔(11)的底壁上設有用于與所述下切換柱(35)抵壓的下楔形塊(13)，封閉狀態時，隨著所述分隔組件的向下移動，所述下切換柱(35)與所述下楔形塊(13)的斜面抵接，所述下切換柱(35)在所述下楔形塊(13)的斜面的抵壓作用下驅動所述第二密封板(32)轉動，所述分隔組件切換為開啟狀態；開啟狀態時，隨著所述分隔組件的向上移動，所述上切換柱(34)與所述上楔形塊(14)的斜面抵接，所述上切換柱(34)在所述上楔形塊(14)的斜面的抵壓作用下驅動所述第二密封板(32)轉動，所述分隔組件切換為封閉狀態；所述第一密封板(30)上固設有固定座(40)，所述固定座(40)內部開設有限位滑槽(41)，所述限位滑槽(41)內部還設有限位滑桿(42)，所述限位滑槽(41)與所述限位滑桿(42)水平滑動連接，所述過濾腔(11)的內壁上開設有導滑槽(12)，所述導滑槽(12)包括抵壓部(15)以及導滑部(16)，所述抵壓部(15)通過所述導滑部(16)與所述過濾腔(11)的內壁相接，所述導滑槽(12)與所述限位滑桿(42)豎直滑動連接，所述限位滑槽(41)內部設有用于對所述限位滑桿(42)施加徑線方向上由圓心向外的抵壓力的抵壓彈簧(45)，所述限位滑桿(42)分為限位狀態與脫離狀態，限位狀態時，所述限位滑桿(42)的一端(43)與所述抵壓部(15)抵壓，當所述分隔組件向下移動過程中受到阻力時，所述螺紋柱(36)轉動帶動所述分隔組件有轉動的趨勢，隨著阻力的逐漸增大，所述限位滑桿(42)與所述導滑部(16)抵壓滑動直至脫出所述導滑槽(12)與所述過濾腔(11)的內壁抵壓，所述限位滑桿(42)切換為脫離狀態；所述固定座(40)上設有調節螺栓(44)，所述調節螺栓(44)與所述固定座(40)螺紋連接，所述調節螺栓(44)的自由端貫穿所述調節螺栓(44)延伸進入所述限位滑槽(41)，所述調節螺栓(44)的自由端固設有推板，所述抵壓彈簧(45)的兩端分別與所述推板和所述限位滑桿(42)抵接；使用時,分隔組件位于所述過濾腔的頂部，分隔組件處于開啟狀態，封閉出料孔，通過進料孔向過濾腔內部注滿軟化樹脂球，通過進水孔向過濾腔內部?jī)?nèi)部注水，排水孔用于排水，封閉進料孔，廢水流經軟化樹脂球與第一密封板和/或第二密封板上的通孔，軟化樹脂球吸附水垢；當軟化樹脂球?qū)λ能浕饔貌蛔銜r(shí)，第二驅動組件驅動分隔組件切換為封閉狀態，開啟進料孔與出料孔，通過負壓或轉動的螺旋柱從出料孔排出廢棄的軟化樹脂球，第一驅動組件驅動分隔組件向下移動，通過進料孔向過濾腔內部注入新的軟化樹脂球至充滿所述過濾腔內部三分之二的狀態；當分隔組件移動至所述過濾腔的底部時，第二驅動組件驅動分隔組件切換為開啟狀態，第一驅動組件驅動分隔組件向上移動，軟化樹脂球自所述第一通槽與所述第二通槽通過掉落，當分隔組件移動至所述過濾腔的頂部時，封閉出料孔，通過進料孔向過濾腔內部注滿軟化樹脂球，隨后封閉進料孔。
2.根據權利要求1所述的一種PTA廢水的廢水回用系統，其特征在于，所述固定座(40)環形陣列設有多個。
3.根據權利要求1所述的一種PTA廢水的廢水回用系統，其特征在于，所述限位滑桿(42)的一端(43)上設有球面，限位狀態時，所述球面與所述抵壓部(15)抵壓，脫離狀態時，所述球面經所述導滑部(16)與所述過濾腔(11)的內壁抵壓。
4.根據權利要求1所述的一種PTA廢水的廢水回用系統，其特征在于，所述過濾罐(10)上開設有用于觀察所述分隔組件的位置的觀察窗(26)。
5.根據權利要求1所述的一種PTA廢水的廢水回用系統，其特征在于，所述第一通槽(31)環形陣列設有多個，所述第二通槽(33)環形陣列設有多個。
發明內容
有鑒于此，本發明目的是克服現有技術的不足而提供一種PTA廢水的廢水回用系統，可在更換軟化樹脂球的同時連續軟化廢水，進而提高軟化樹脂球利用效率。
為了解決上述技術問題，本發明的技術方案是：
一種PTA廢水的廢水回用系統，包括過濾罐，所述過濾罐內部開設有過濾腔，所述過濾腔上下兩側分別連通有進水孔以及排水孔，其特征在于，所述過濾腔上下兩側還分別連通有用于更換軟化樹脂球的進料孔以及出料孔，所述過濾腔內部設有分隔組件，所述分隔組件與所述過濾腔滑動連接，所述分隔組件連接有用于驅動所述分隔組件豎直移動的第一驅動組件；
所述分隔組件包括第一密封板以及第二密封板，所述第一密封板與所述第二密封板轉動連接，所述第一密封板上開設有第一通槽，所述第二密封板上開設有第二通槽，所述第一密封板和/或所述第二密封板上開設有通孔，所述通孔的直徑小于軟化樹脂球的直徑，所述第一密封板或所述第二密封板上連接有用于驅動二者之一轉動的第二驅動組件；
所述分隔組件包括封閉狀態與開啟狀態，封閉狀態時，所述第二密封板封閉所述第一通槽，所述分隔組件將所述過濾腔分隔成上下兩部分，隨著所述第一密封板與所述第二密封板的相對轉動，所述分隔組件切換為開啟狀態，所述第一通槽與所述第二通槽相連通供軟化樹脂球通過。
較之現有技術，本發明的優點在于：
本發明需要使用時,分隔組件位于所述過濾腔的頂部，分隔組件處于開啟狀態，封閉出料孔，通過進料孔向過濾腔內部注滿軟化樹脂球，通過進水孔向過濾腔內部?jī)?nèi)部注水，排水孔用于排水，封閉進料孔，廢水流經軟化樹脂球與第一密封板和/或第二密封板上的通孔，軟化樹脂球吸附水垢；
當軟化樹脂球?qū)λ能浕饔貌蛔銜r(shí)，第二驅動組件驅動分隔組件切換為封閉狀態，開啟進料孔與出料孔，通過負壓或轉動的螺旋柱從出料孔排出廢棄的軟化樹脂球，第一驅動組件驅動分隔組件向下移動，通過進料孔向過濾腔內部注入新的軟化樹脂球至充滿所述過濾腔內部三分之二的狀態；
當分隔組件移動至所述過濾腔的底部時，第二驅動組件驅動分隔組件切換為開啟狀態，第一驅動組件驅動分隔組件向上移動，軟化樹脂球自所述第一通槽與所述第二通槽通過掉落，當分隔組件移動至所述過濾腔的頂部時，封閉出料孔，通過進料孔向過濾腔內部注滿軟化樹脂球，隨后封閉進料孔。
優選地，所述過濾罐包括罐體以及罐蓋，所述罐體與所述罐蓋可拆卸連接，所述過濾腔由所述罐體與所述罐蓋連接后形成。
優選地，所述第一驅動組件包括螺紋柱以及用于驅動所述螺紋柱轉動的驅動電機。
優選地，所述第二驅動組件包括上切換柱、下切換柱，所述上切換柱和所述下切換柱均與所述第二密封板固定連接，所述上切換柱位于所述第二密封板上側，所述下切換柱位于所述第二密封板下側，所述罐蓋上設有用于與所述上切換柱抵壓的上楔形塊，所述過濾腔的底壁上設有用于與所述下切換柱抵壓的下楔形塊，封閉狀態時，隨著所述分隔組件的向下移動，所述下切換柱與所述下楔形塊的斜面抵接，所述下切換柱在所述下楔形塊的斜面的抵壓作用下驅動所述第二密封板轉動，所述分隔組件切換為開啟狀態；開啟狀態時，隨著所述分隔組件的向上移動，所述上切換柱與所述上楔形塊的斜面抵接，所述上切換柱在所述上楔形塊的斜面的抵壓作用下驅動所述第二密封板轉動，所述分隔組件切換為封閉狀態。
優選地，所述第一密封板上固設有固定座，所述固定座內部開設有限位滑槽，所述限位滑槽內部還設有限位滑桿，所述限位滑槽與所述限位滑桿水平滑動連接，所述過濾腔的內壁上開設有導滑槽，所述導滑槽包括抵壓部以及導滑部，所述抵壓部通過所述導滑部與所述過濾腔的內壁相接，所述導滑槽與所述限位滑桿豎直滑動連接，所述限位滑槽內部設有用于對所述限位滑桿施加徑線方向上由圓心向外的抵壓力的抵壓彈簧，所述限位滑桿分為限位狀態與脫離狀態，限位狀態時，所述限位滑桿的一端與所述抵壓部抵壓，當所述分隔組件向下移動過程中受到阻力時，所述螺紋柱轉動帶動所述分隔組件有轉動的趨勢，隨著阻力的逐漸增大，所述限位滑桿與所述導滑部抵壓滑動直至脫出所述導滑槽與所述過濾腔的內壁抵壓，所述限位滑桿切換為脫離狀態。
優選地，所述固定座環形陣列設有多個。
優選地，所述固定座上設有調節螺栓，所述調節螺栓與所述固定座螺紋連接，所述調節螺栓的自由端貫穿所述調節螺栓延伸進入所述限位滑槽，所述調節螺栓的自由端固設有推板，所述抵壓彈簧的兩端分別與所述推板和所述限位滑桿抵接。
優選地，所述限位滑桿的一端上設有球面，限位狀態時，所述球面與所述抵壓部抵壓，脫離狀態時，所述球面經所述導滑部與所述過濾腔的內壁抵壓。
優選地，所述過濾罐上開設有用于觀察所述分隔組件的位置的觀察窗。
優選地，所述第一通槽環形陣列設有多個，所述第二通槽環形陣列設有多個。
（發明人：張海利;伍向東;張翠平）
