公布日：2022.05.13
申請日：2021.12.24
分類號：C02F3/30(2006.01)I;C02F101/16(2006.01)N
摘要
本發明提供了一種倒置AAO組合式生化池及其污水處理方法，該倒置AAO組合式生化池包括生化池本體及集成于生化池本體內的缺氧池、厭氧池、好氧池和沉淀池，其中，缺氧池連接有污水進水管，厭氧池設于缺氧池的下游，好氧池設于厭氧池的下游，沉淀池設于好氧池的下游；沉淀池用于混合液的泥水分離，沉淀池內設有用于排出上層清水的出水管及用于排出下層污泥的污泥回流管，污泥回流管與缺氧池連接，用以將沉淀池內污泥回流至缺氧池內；本發明的倒置AAO組合式生化池中，池內溶解氧濃度逐步、快速降低，形成局部好氧、局部缺氧環境，促進短程硝化反硝化反應，使總氮最終處理達標后進行排放，同時采用集成式結構，節省占地面積，利于小型化。
權利要求書

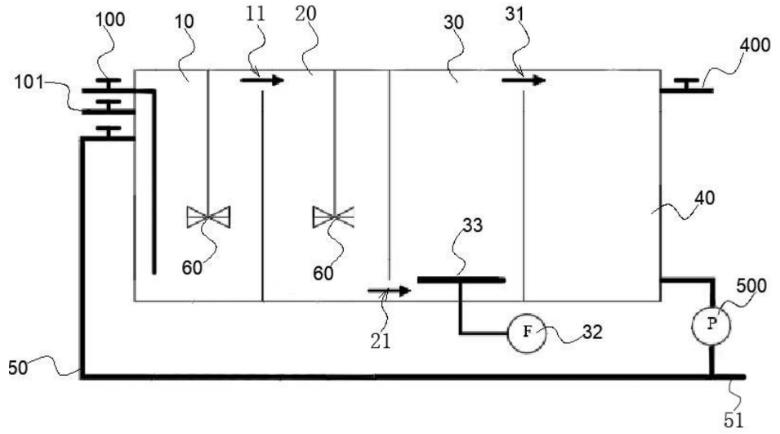

1.一種倒置AAO組合式生化池，其特征在于，包括生化池本體及集成于生化池本體內的缺氧池(10)、厭氧池(20)、好氧池(30)和沉淀池(40)，其中，缺氧池(10)連接有污水進水管(100)，厭氧池(20)設于缺氧池(10)的下游，好氧池(30)設于厭氧池(20)的下游，沉淀池(40)設于好氧池(30)的下游；所述沉淀池(40)用于混合液的泥水分離，沉淀池(40)內設有用于排出上層清水的出水管(400)及用于排出下層污泥的污泥回流管(50)，污泥回流管(50)與缺氧池(10)連接，用以將沉淀池(40)內污泥回流至缺氧池(10)內。
2.根據權利要求1所述的倒置AAO組合式生化池，其特征在于：所述缺氧池(10)還有碳源加投管(101)，用以為污水中的微生物提供碳源。
3.根據權利要求1或2所述的倒置AAO組合式生化池，其特征在于：所述缺氧池(10)的頂部通過第一流動通道(11)與厭氧池(20)的頂部連接，厭氧池(20)的底部通過第二流動通道(21)與好氧池(30)的底部連接，好氧池(30)的頂部通過第三流動通道(31)與沉淀池(40)的頂部連接。
4.根據權利要求3所述的倒置AAO組合式生化池，其特征在于：所述缺氧池(10)與厭氧池(20)內均設有攪拌裝置(60)。
5.根據權利要求4所述的倒置AAO組合式生化池，其特征在于：所述攪拌裝置(60)為潛水?dāng)嚢杵鳌?/p>
6.根據權利要求1或2所述的倒置AAO組合式生化池，其特征在于：所述好氧池(30)內設有曝氣裝置。
7.根據權利要求6所述的倒置AAO組合式生化池，其特征在于：所述曝氣裝置為設于好氧池(30)內的曝氣管(33)及與曝氣管(33)連接的鼓風機(32)。
8.一種如權利要求1或2所述的倒置AAO組合式生化池的污水處理方法，其特征在于，包括如下步驟：S1、污水經污水進水管(100)流入缺氧池(10)內，以發生反硝化反應；S2、經缺氧池(10)流出的污水進入?yún)捬醭?20)內，以發生厭氧釋磷反應；S3、經厭氧池(20)流出的污水進入好氧池(30)內，以發生硝化反應，除去污水中的氮元素；S4、經好氧池(30)流出的污水進入沉淀池(40)內進行沉淀，上層的清水經出水管(400)排出，下層的污泥經過污泥回流管(50)泵入缺氧池(10)內再次處理。
發明內容
本發明的目的在于克服背景技術的缺點，提供一種倒置AAO組合式生化池及其污水處理方法，尤其適用于村鎮地區的污水處理工作。
本發明的實施例通過以下技術方案實現：
一種倒置AAO組合式生化池，包括生化池本體及集成于生化池本體內的缺氧池、厭氧池、好氧池和沉淀池，其中，缺氧池連接有污水進水管，厭氧池設于缺氧池的下游，好氧池設于厭氧池的下游，沉淀池設于好氧池的下游；
所述沉淀池用于混合液的泥水分離，沉淀池內設有用于排出上層清水的出水管及用于排出下層污泥的污泥回流管，污泥回流管與缺氧池連接，用以將沉淀池內污泥回流至缺氧池內。
在一些優選實施方案中，所述缺氧池還有碳源加投管，用以為污水中的微生物提供碳源。
在一些優選實施方案中，所述缺氧池的頂部通過第一流動通道與厭氧池的頂部連接，厭氧池的底部通過第二流動通道與好氧池的底部連接，好氧池的頂部通過第三流動通道與沉淀池的頂部連接。
在一些優選實施方案中，所述缺氧池與厭氧池內均設有攪拌裝置。
在一些優選實施方案中，所述攪拌裝置為潛水?dāng)嚢杵鳌?/p>
在一些優選實施方案中，所述好氧池內設有曝氣裝置。
在一些優選實施方案中，所述曝氣裝置為設于好氧池內的曝氣管及與曝氣管連接的鼓風機。
本發明還提供一種如上所述的倒置AAO組合式生化池的污水處理方法，該污水處理方法包括如下步驟：
S1、污水經污水進水管流入缺氧池內，以發生反硝化反應；
S2、經缺氧池流出的污水進入?yún)捬醭貎?nèi)，以發生厭氧釋磷反應；
S3、經厭氧池流出的污水進入好氧池內，以發生硝化反應，除去污水中的氮元素；
S4、經好氧池流出的污水進入沉淀池內進行沉淀，上層的清水經出水管排出，下層的污泥經過污泥回流管泵入缺氧池內再次處理。
本發明實施例的技術方案至少具有如下優點和有益效果：
(1)、相較于傳統的污水處理工藝中，污水先后流經厭氧池、缺氧池和好氧池，本發明的倒置AAO組合式生化池中，污水依次經過缺氧池、厭氧池和好氧池，生化池本體內溶解氧濃度逐步、快速降低，形成局部好氧、局部缺氧環境，促進短程硝化及反硝化反應，使總氮最終處理達標后進行排放。
(2)、沉淀池內底層的污泥經過污泥回流管再次泵入缺氧池中與污水混合，降低污水中的污染物濃度，提高污水處理標準。
(3)、將傳統的分建式的倒置AAO系統改進為組合式的一體化倒置AAO系統從而可以有效避免分建多個構筑物帶來的基建費用過高問題，能有效節省投資；通過省略混合液回流可降低生化池運行能耗，并提供對反硝化反應更有效進行的條件，有效的提高了生化池脫氮除磷效果，適合在環保要求較高的村鎮地區進行推廣。
（發明人：白華清;曾正仁;魏業香;孫政;何旭;賀陽）
