公布日：2022.04.05
申請日：2022.01.17
分類號：B01D35/10(2006.01)I;B01D35/16(2006.01)I
摘要
本發明屬于污水處理技術領域，公開了一種污水中絲狀物去除裝置，包括轉動組件、濾板、驅動組件和清除件。濾板環繞設置于轉動組件上，且能夠隨轉動組件轉動，濾板遠離轉動組件的一側布設有刷毛。驅動組件能夠驅使轉動組件轉動。清除件用于清除刷毛上的絲狀物。在對污水中的絲狀物進行去除時，將污水中絲狀物去除裝置傾斜放置，將污水從而濾板的上方引流到濾板上，污水沿濾板下流，在此過程中污水中的絲狀物附著于刷毛上，在濾板隨轉動組件轉動的過程中，絲狀物隨刷毛上行直至運動到清除件處，清除件將刷毛上的絲狀物清除，從而避免絲狀物在刷毛上積聚而降低刷毛對絲狀物的過濾效果，使污水中絲狀物去除裝置能夠持續高效的去除污水中的絲狀物。
權利要求書

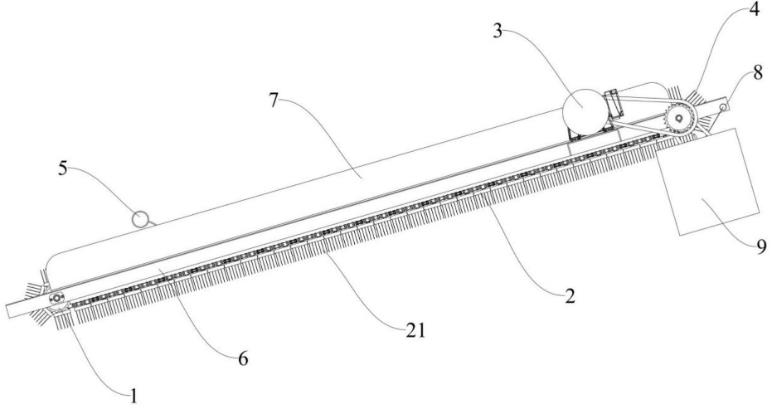

1.一種污水中絲狀物去除裝置，其特征在于，包括：轉動組件(1)；濾板(2)，其環繞設置于所述轉動組件(1)上，且能夠隨所述轉動組件(1)轉動，所述濾板(2)遠離所述轉動組件(1)的一側布設有刷毛(21)；驅動組件(3)，其能夠驅使所述轉動組件(1)轉動；清除件(4)，其用于清除所述刷毛(21)上的絲狀物。
2.根據權利要求1所述的污水中絲狀物去除裝置，其特征在于，還包括設置于所述濾板(2)上方的污水管(5)，所述污水管(5)上設置有沿所述濾板(2)的寬度方向延伸的污水出水口。
3.根據權利要求2所述的污水中絲狀物去除裝置，其特征在于，所述污水出水口的出水方向與所述刷毛(21)成夾角設置。
4.根據權利要求1所述的污水中絲狀物去除裝置，其特征在于，所述轉動組件(1)包括：第一轉軸(11)，其沿所述濾板(2)的寬度方向延伸，所述驅動組件(3)能夠驅使所述第一轉軸(11)繞其軸線轉動；第一鏈輪(12)，其套設于所述第一轉軸(11)上，且能夠隨所述第一轉軸(11)轉動；第二轉軸(13)，其與所述第一轉軸(11)平行設置；第二鏈輪(14)，其套設于所述第二轉軸(13)上，所述第二鏈輪(14)與所述第一鏈輪(12)對應設置；第一鏈條(15)，其環繞于所述第一鏈輪(12)以及所述第二鏈輪(14)上，且與所述第一鏈輪(12)以及所述第二鏈輪(14)嚙合，所述濾板(2)設置于所述第一鏈條(15)上。
5.根據權利要求4所述的污水中絲狀物去除裝置，其特征在于，所述濾板(2)包括多個沿所述第一鏈條(15)的延伸方向間隔設置的安裝板(22)，所述刷毛(21)設置于所述安裝板(22)上，所述安裝板(22)固設于所述第一鏈條(15)上。
6.根據權利要求5所述的污水中絲狀物去除裝置，其特征在于，所述第一鏈條(15)上設置有耳板(151)，所述安裝板(22)與所述耳板(151)固連。
7.根據權利要求1所述的污水中絲狀物去除裝置，其特征在于，所述清除件(4)包括：第三轉軸(41)，其沿所述濾板(2)的寬度方向延伸，所述驅動組件(3)能夠驅使所述第三轉軸(41)繞其軸線轉動；多個鉤掛桿(42)，其固設于所述第三轉軸(41)上，所述鉤掛桿(42)沿所述第三轉軸(41)的軸向間隔設置，且沿所述第三轉軸(41)的周向間隔設置，所述鉤掛桿(42)用于清除所述刷毛(21)上的絲狀物。
8.根據權利要求1所述的污水中絲狀物去除裝置，其特征在于，還包括：安裝架(6)；擋板(7)，其固設于所述安裝架(6)上，所述濾板(2)的兩側均設置有所述擋板(7)。
9.根據權利要求1所述的污水中絲狀物去除裝置，其特征在于，還包括高壓水管(8)，所述高壓水管(8)上設置有沿所述濾板(2)的寬度方向延伸的高壓出水口，所述高壓出水口的出水方向朝向所述清除件(4)設置。
10.根據權利要求9所述的污水中絲狀物去除裝置，其特征在于，還包括料斗(9)，所述料斗(9)設置于所述清除件(4)下方。
發明內容
本發明的目的在于提供一種污水中絲狀物去除裝置，能夠持續高效的去除污水中的絲狀物。
為達此目的，本發明采用以下技術方案：
一種污水中絲狀物去除裝置，包括：
轉動組件；
濾板，其環繞設置于所述轉動組件上，且能夠隨所述轉動組件轉動，所述濾板遠離所述轉動組件的一側布設有刷毛；
驅動組件，其能夠驅使所述轉動組件轉動；
清除件，其用于清除所述刷毛上的絲狀物。
作為優選，所述污水中絲狀物去除裝置還包括設置于所述濾板上方的污水管，所述污水管上設置有沿所述濾板的寬度方向延伸的污水出水口。
作為優選，所述污水出水口的出水方向與所述刷毛成夾角設置。
作為優選，所述轉動組件包括：
第一轉軸，其沿所述濾板的寬度方向延伸，所述驅動組件能夠驅使所述第一轉軸繞其軸線轉動；
第一鏈輪，其套設于所述第一轉軸上，且能夠隨所述第一轉軸轉動；
第二轉軸，其與所述第一轉軸平行設置；
第二鏈輪，其套設于所述第二轉軸上，所述第二鏈輪與所述第一鏈輪對應設置；
第一鏈條，其環繞于所述第一鏈輪以及所述第二鏈輪上，且與所述第一鏈輪以及所述第二鏈輪嚙合，所述濾板設置于所述第一鏈條上。
作為優選，所述濾板包括多個沿所述第一鏈條的延伸方向間隔設置的安裝板，所述刷毛設置于所述安裝板上，所述安裝板固設于所述第一鏈條上。
作為優選，所述第一鏈條上設置有耳板，所述安裝板與所述耳板固連。
作為優選，所述清除件包括：
第三轉軸，其沿所述濾板的寬度方向延伸，所述驅動組件能夠驅使所述第三轉軸繞其軸線轉動；
多個鉤掛桿，其固設于所述第三轉軸上，所述鉤掛桿沿所述第三轉軸的軸向間隔設置，且沿所述第三轉軸的周向間隔設置，所述鉤掛桿用于清除所述刷毛上的絲狀物。
作為優選，所述污水中絲狀物去除裝置還包括：
安裝架；
擋板，其固設于所述安裝架上，所述濾板的兩側均設置有所述擋板。
作為優選，還包括高壓水管，所述高壓水管上設置有沿所述濾板的寬度方向延伸的高壓出水口，所述高壓出水口的出水方向朝向所述清除件設置。
作為優選，所述污水中絲狀物去除裝置還包括料斗，所述料斗設置于所述清除件下方。
本發明的有益效果：
本發明提供的污水中絲狀物去除裝置，在對污水中的絲狀物進行去除時，將污水中絲狀物去除裝置傾斜放置，并將污水從而濾板的上方引流到濾板上，污水沿濾板下流，在此過程中污水中的絲狀物附著于刷毛上，在濾板隨轉動組件轉動的過程中，絲狀物隨刷毛上行直至運動到清除件處，清除件將刷毛上的絲狀物清除，從而避免絲狀物在刷毛上積聚而降低刷毛對絲狀物的過濾效果，使污水中絲狀物去除裝置能夠持續高效的去除污水中的絲狀物。
（發明人：王東平;蔡清守;石家義）
