公布日：2022.07.29

申請日：2022.05.14

分類號：C02F9/14(2006.01)I

摘要

本發明提供一種工業廢水深度處理系統，沿廢水流向包括：廢水預處理單元，在廢水進行臭氧氧化處理之前進行除雜，去除廢水中的固體雜質；臭氧氧化處理單元，將廢水和產生的臭氧進行充分接觸并催化反應，去除廢水中難降解的污染物；膜生物反應單元；凈水回收單元。采用本發明的工業廢水深度處理系統，臭氧的利用效率可提高30％以上；生物脫氮效率提高20％以上；化學需氧量降解效率可提高20‑30％；實現高效生物脫氮性能；本發明的廢水處理裝置實現臭氧催化氧化和生化一體化處理，降低運行成本，有效實現廢水催化氧化反應與廢水膜分離同步進行，產出水水質好；提高裝置運行的可靠性和穩定性。

權利要求書

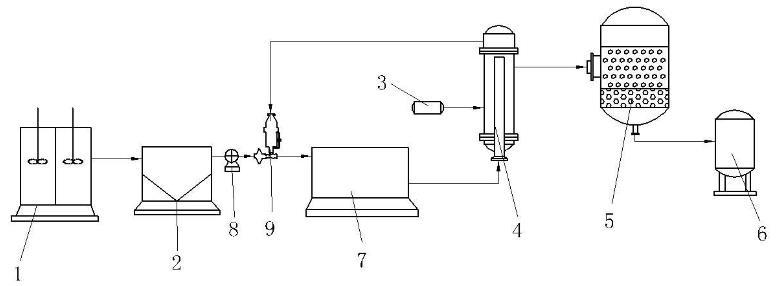

1.一種工業廢水深度處理系統，其特征在于，沿廢水流向包括：廢水預處理單元，在廢水進行臭氧氧化處理之前進行除雜，去除廢水中的固體雜質；臭氧氧化處理單元，將廢水和產生的臭氧進行充分接觸并催化反應，去除廢水中難降解的污染物；膜生物反應單元，將經過氧化后的廢水投入膜生物反應單元中進行生物降解，去除廢水中剩余的污染物；凈水回收單元，將經過生物降解后達到排放標準的凈水收集并集中排放；所述廢水預處理單元和臭氧氧化處理單元之間還設置有臭氧回收單元，所述臭氧回收單元包括：預氧化池（7），經過廢水預處理單元后的廢水先通過抽液泵（8）投入廢水預處理單元中，再由預氧化池（7）將廢水投入臭氧氧化處理單元中；抽液泵（8），位于預氧化池（7）上游，用于抽出廢水預處理單元中的廢水；氣液混合裝置（9），分別與臭氧氧化處理單元的尾氣出口、抽液泵（8）的出水口、預氧化池（7）的進水口連通，用于分離出臭氧氧化處理單元尾氣中的臭氧并將分離出的臭氧和廢水均勻混合；所述氣液混合裝置（9）包括臭氧提純部分（91）和氣液混合部分（92）；所述臭氧提純部分（91）具有尾氣進口（912），所述尾氣進口（912）與臭氧氧化處理單元的尾氣出口連接；所述氣液混合部分（92）與臭氧提純部分（91）連通，且氣液混合部分（92）具有廢水進口（922）和混合液出口（923），所述廢水進口（922）與抽液泵（8）的出水口連通，混合液出口（923）與預氧化池（7）的進水口連通；所述臭氧提純部分（91）包括：第一殼體（911），一端為尾氣進口（912），沿尾氣流動方向所述第一殼體（911）的內腔設有前分離腔（913）和主分離腔（914），所述尾氣進口（912）用于引入經過氧化反應后臭氧尾氣；所述第一殼體（911）上設置有一個或多個液體排放口（915）；前分離腔（913），具有錐形壁，所述前分離腔（913）內同軸設置有渦流分離管（916），所述渦流分離管（916）延伸至主分離腔（914）內；渦流分離管（916），為兩端開口的管狀結構，所述渦流分離管內壁設置有渦流發生件（917），所述渦流發生件（917）由環形陣列分布的弓形流動導向鰭（918）構成，所述弓形流動導向鰭（918）具有凹入的傾斜表面；所述渦流分離管（916）的尾部側壁上還開設有軸向排液窄縫（919）；渦旋套管（9110），內置于所述渦流分離管（916）的尾端，所述渦旋套管（9110）與渦流分離管（916）之間設有回流管隙（9111）；臭氧出口（9112），與所述渦旋套管（9110）連通，所述臭氧出口（9112）還連通有再循環管（9113），所述再循環管（9113）的上游端與主分離腔（914）連通。

2.根據權利要求1所述的一種工業廢水深度處理系統，其特征在于，所述廢水預處理單元包括：混凝反應池（1），將廢水投入混凝反應池（1）后在其中加入混凝劑和助凝劑進行攪拌混合，去除其中的固體懸浮雜質；沉淀池（2），設置于混凝反應池（1）的下游，經過混凝后的廢水進入沉淀池（2）中進行沉淀，沉淀池（2）上層的廢水投入后續處理單元中進一步處理。

3.根據權利要求1所述的一種工業廢水深度處理系統，其特征在于，所述臭氧氧化處理單元包括：臭氧發生器（3），用于為廢水的氧化提供臭氧來源；臭氧氧化反應器（4），將經過預處理后的廢水投入臭氧氧化反應器（4）中，并向其送入臭氧，使臭氧和廢水在催化劑作用下充分氧化反應。

4.根據權利要求1所述的一種工業廢水深度處理系統，其特征在于，所述膜生物反應單元包括膜生物反應器（5），經過氧化后的廢水投入膜生物反應器（5）中進行生物降解。

5.根據權利要求1所述的一種工業廢水深度處理系統，其特征在于，所述凈水回收單元包括集水罐（6），經過生物降解后的凈水集聚到集水罐（6）進行集中排放。

6.根據權利要求1所述的一種工業廢水深度處理系統，其特征在于，所述氣液混合部分（92）包括：第二殼體（921），兩端分別設置為廢水進口（922）和混合液出口（923），所述第二殼體（921）的側壁還形成有進氣口（924），所述進氣口（924）與臭氧出口（9112）連通；蝶形腔室（925），所述廢水進口（922）下游設置有蝶形腔室（925），所述蝶形腔室（925）內設置有定壓桿（926），所述定壓桿（926）一端為鏤空凸臺（927），另一端為封堵尖端（928），所述定壓桿（926）軸向滑動設置于所述第二殼體（921）內，且所述鏤空凸臺（927）的外壁直徑與蝶形腔室（925）的頸部?jī)?nèi)壁保持一致；所述定壓桿（926）和第二殼體（921）之間還設置有定壓彈簧（929）；進氣噴嘴（9210），所述定壓桿（926）的下游設置有進氣噴嘴（9210），所述進氣噴嘴（9210）由第二殼體（921）的內壁形成，且進氣噴嘴（9210）呈文丘里管狀結構，所述進氣噴嘴（9210）與定壓桿（926）的封堵尖端（928）形成配合，所述第二殼體（921）的外壁還形成有環孔（9211），所述環孔（9211）用于進氣噴嘴（9210）與進氣口（924）的連通；所述混合液出口（923）位于進氣噴嘴（9210）的下游且與預氧化池（7）的進水口連通。

發明內容

本發明的目的在于提供一種工業廢水深度處理系統，以解決上述問題。

為實現上述目的，本發明提供如下技術方案：一種工業廢水深度處理系統，沿廢水流向包括：

廢水預處理單元，在廢水進行臭氧氧化處理之前進行除雜，去除廢水中的固體雜質；

臭氧氧化處理單元，將廢水和產生的臭氧進行充分接觸并催化反應，去除廢水中難降解的污染物；

膜生物反應單元，將經過氧化后的廢水投入膜生物反應單元中進行生物降解，去除廢水中剩余的污染物；

凈水回收單元，將經過生物降解后達到排放標準的凈水收集并集中排放。

作為本發明的一種改進，所述廢水預處理單元包括：

混凝反應池，將廢水投入混凝反應池后在其中加入混凝劑和助凝劑進行攪拌混合，去除其中的固體懸浮雜質；

沉淀池，設置于混凝反應池的下游，經過混凝后的廢水進入沉淀池中進行沉淀，沉淀池上層的廢水投入后續處理單元中進一步處理。

作為本發明的一種改進，所述臭氧氧化處理單元包括：

臭氧發生器，用于為廢水的氧化提供臭氧來源；

臭氧氧化反應器，將經過預處理后的廢水投入臭氧氧化反應器中，并向其送入臭氧，使臭氧和廢水在催化劑作用下充分氧化反應。

作為本發明的一種改進，所述膜生物反應單元包括膜生物反應器，經過氧化后的廢水投入膜生物反應器中進行生物降解。

作為本發明的一種改進，所述凈水回收單元包括集水罐，經過生物降解后的凈水集聚到集水罐進行集中排放。

作為本發明的一種改進，所述廢水預處理單元和臭氧氧化處理單元之間還設置有臭氧回收單元，所述臭氧回收單元包括：

預氧化池，經過廢水預處理單元后的廢水先通過抽液泵投入廢水預處理單元中，再由預氧化池將廢水投入臭氧氧化處理單元中；

抽液泵，位于預氧化池上游，用于抽出廢水預處理單元中的廢水；

氣液混合裝置，分別與臭氧氧化處理單元的尾氣出口、抽液泵的出水口、預氧化池的進水口連通，用于分離出臭氧氧化處理單元尾氣中的臭氧并將分離出的臭氧和廢水均勻混合。

作為本發明的一種改進，所述氣液混合裝置包括臭氧提純部分和氣液混合部分；

所述臭氧提純部分具有尾氣進口，所述尾氣進口與臭氧氧化處理單元的尾氣出口連接；

所述氣液混合部分與臭氧提純部分連通，且氣液混合部分具有廢水進口和混合液出口，所述廢水進口與抽液泵的出水口連通，混合液出口與預氧化池的進水口連通。

作為本發明的一種改進，所述臭氧提純部分包括：

第一殼體，一端為尾氣進口，沿尾氣流動方向所述第一殼體的內腔設有前分離腔和主分離腔，所述尾氣進口用于引入經過氧化反應后臭氧尾氣；

所述第一殼體上設置有一個或多個液體排放口；

前分離腔，具有錐形壁，所述前分離腔內同軸設置有渦流分離管，所述渦流分離管延伸至主分離腔內；

渦流分離管，為兩端開口的管狀結構，所述渦流分離管內壁設置有渦流發生件，所述渦流發生件由環形陣列分布的弓形流動導向鰭構成，所述弓形流動導向鰭具有凹入的傾斜表面；

所述渦流分離管的尾部側壁上還開設有軸向排液窄縫；

渦旋套管，內置于所述渦流分離管的尾端，所述渦旋套管與渦流分離管之間設有回流管隙；

臭氧出口，與所述渦旋套管連通，所述臭氧出口還連通有再循環管，所述再循環管的上游端與主分離腔連通。

作為本發明的一種改進，所述氣液混合部分包括：

第二殼體，兩端分別設置為廢水進口和混合液出口，所述第二殼體的側壁還形成有進氣口，所述進氣口與臭氧出口連通；

蝶形腔室，所述廢水進口下游設置有蝶形腔室，所述蝶形腔室內設置有定壓桿，所述定壓桿一端為鏤空凸臺，另一端為封堵尖端，所述定壓桿軸向滑動設置于所述第二殼體內，且所述鏤空凸臺的外壁直徑與蝶形腔室的頸部?jī)?nèi)壁保持一致；

所述定壓桿和第二殼體之間還設置有定壓彈簧；

進氣噴嘴，所述定壓桿的下游設置有進氣噴嘴，所述進氣噴嘴由第二殼體的內壁形成，且進氣噴嘴呈文丘里管狀結構，所述進氣噴嘴與定壓桿的封堵尖端形成配合，所述第二殼體的外壁還形成有環孔，所述環孔用于進氣噴嘴與進氣口的連通；

所述混合液出口位于進氣噴嘴的下游且與預氧化池的進水口連通。

（發明人：周洪林;陳慧;周洪曉;單亞東;徐娟;袁金鑫;張建峰;徐星男）
