公布日：2022.04.15

申請日：2022.01.06

分類號：C02F9/14(2006.01)I

摘要

本發明公開了一種微動力自回流污水處理反應器，包括反應箱和底板，反應箱的底部與底板的頂部固定連接，反應箱的內部開設有反應腔，反應腔的內部設置有凈化機構，凈化機構包括調節箱、生化箱、沉淀箱、砂濾箱、炭濾箱、膜濾箱以及消毒箱，調節箱的外表面與反應腔的內表面固定連接，本發明涉及污水處理技術領域。該微動力自回流污水處理反應器，通過上述結構的組合，橫格柵、豎格柵以及過濾槽可對污水進行初步的大顆粒雜質進行過濾，曝氣管和過濾網方便生化箱內部的污水進行自然曝氣，且無需額外的能量消耗，通過石英砂對沉淀物凈初過濾，通過上述結構的組合解決了污水處理所需動力較大以及污水處理效果不佳的問題。

權利要求書

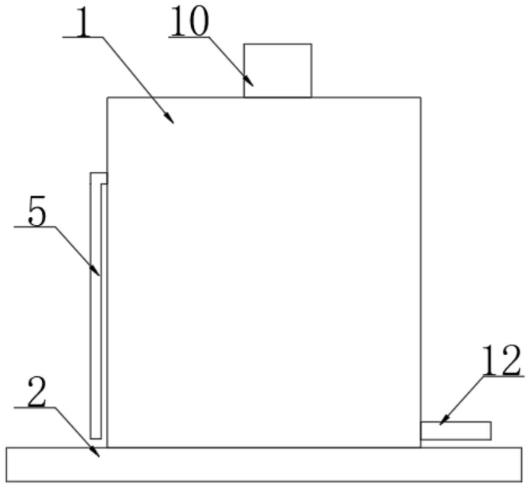

1.一種微動力自回流污水處理反應器，包括反應箱(1)和底板(2)，所述反應箱(1)的底部與底板(2)的頂部固定連接，其特征在于：所述反應箱(1)的內部開設有反應腔(3)，所述反應腔(3)的內部設置有凈化機構(4)；所述凈化機構(4)包括調節箱(41)、生化箱(42)、沉淀箱(43)、砂濾箱(44)、炭濾箱(45)、膜濾箱(46)以及消毒箱(47)，所述調節箱(41)的外表面與反應腔(3)的內表面固定連接，所述生化箱(42)的頂部與反應腔(3)內表面的頂部固定連接，所述生化箱(42)的外表面與調節箱(41)的外表面固定連接，所述沉淀箱(43)的外表面與反應腔(3)的內表面固定連接，所述沉淀箱(43)的頂部與反應腔(3)內表面的頂部固定連接，所述砂濾箱(44)的外表面與反應腔(3)的內表面固定連接，所述炭濾箱(45)的外表面與反應腔(3)的內表面固定連接，所述砂濾箱(44)與炭濾箱(45)呈鏡像對稱設置，所述膜濾箱(46)的底部與反應腔(3)內表面的底部固定連接，所述消毒箱(47)的底部與反應腔(3)內表面的底部固定連接。

2.根據權利要求1所述的一種微動力自回流污水處理反應器，其特征在于：所述反應箱(1)的外表面固定連接有進水管(5)，所述進水管(5)呈L字形，所述進水管(5)的一端貫穿反應箱(1)并延伸至反應箱(1)的內部，所述進水管(5)的一端貫穿調節箱(41)并延伸至調節箱(41)的內部，所述調節箱(41)的內表面固定連接有橫格柵(6)，所述調節箱(41)內表面的頂部固定連接有豎格柵(7)，所述橫格柵(6)的外表面與豎格柵(7)的外表面固定連接，所述橫格柵(6)和豎格柵(7)的外表面與調節箱(41)的內表面形成過濾槽(8)，所述進水管(5)的一端處于過濾槽(8)的內部。

3.根據權利要求1所述的一種微動力自回流污水處理反應器，其特征在于：所述調節箱(41)的頂部固定連接有第一連接管(9)，所述第一連接管(9)的底端貫穿調節箱(41)并延伸至調節箱(41)的內部，所述第一連接管(9)的頂端貫穿生化箱(42)并延伸至生化箱(42)的內部，所述反應箱(1)的頂部固定連接有曝氣管(10)，所述曝氣管(10)的內壁之間固定連接有過濾網(11)，所述曝氣管(10)的底端貫穿反應箱(1)并延伸至反應箱(1)的內部，所述曝氣管(10)的底端貫穿生化箱(42)并延伸至生化箱(42)的內部。

4.根據權利要求1所述的一種微動力自回流污水處理反應器，其特征在于：所述生化箱(42)的外表面固定連接有第二連接管(13)，所述第二連接管(13)的底端貫穿生化箱(42)并延伸至生化箱(42)的內部，所述第二連接管(13)的頂端與沉淀箱(43)的外表面固定連接，所述第二連接管(13)的頂端貫穿沉淀箱(43)并延伸至沉淀箱(43)的內部。

5.根據權利要求1所述的一種微動力自回流污水處理反應器，其特征在于：所述沉淀箱(43)的底部固定連接有豎管(14)，所述豎管(14)的底端與砂濾箱(44)的頂部固定連接，所述豎管(14)的頂端貫穿沉淀箱(43)并延伸至沉淀箱(43)的內部，所述豎管(14)的底端貫穿砂濾箱(44)并延伸至砂濾箱(44)的內部。

6.根據權利要求1所述的一種微動力自回流污水處理反應器，其特征在于：所述砂濾箱(44)的外表面固定連接有第一橫管(15)，所述第一橫管(15)的一端與炭濾箱(45)的外表面固定連接，所述第一橫管(15)的一端貫穿砂濾箱(44)并延伸至砂濾箱(44)的內部，所述第一橫管(15)的一端貫穿炭濾箱(45)并延伸至炭濾箱(45)的內部。

7.根據權利要求1所述的一種微動力自回流污水處理反應器，其特征在于：所述炭濾箱(45)的內部活動連接有炭板(16)，所述炭濾箱(45)內表面的左右兩側均固定連接有夾持板(17)，兩個所述夾持板(17)外表面互相靠近的一側均開設有夾持槽(18)，所述炭板(16)的外表面與夾持槽(18)的內表面相卡接。

8.根據權利要求1所述的一種微動力自回流污水處理反應器，其特征在于：所述炭濾箱(45)的底部固定連接有七字管(19)，所述七字管(19)的底端與膜濾箱(46)的外表面固定連接，所述七字管(19)頂端貫穿炭濾箱(45)并延伸至炭濾箱(45)的內部，所述七字管(19)的底端貫穿膜濾箱(46)并延伸至膜濾箱(46)的內部。

9.根據權利要求1所述的一種微動力自回流污水處理反應器，其特征在于：所述膜濾箱(46)的外表面固定連接有第二橫管(20)，所述第二橫管(20)的一端與消毒箱(47)的外表面固定連接，所述第二橫管(20)的一端貫穿膜濾箱(46)并延伸至膜濾箱(46)的內部，所述第二橫管(20)的一端貫穿消毒箱(47)并延伸至消毒箱(47)的內部。

10.根據權利要求1所述的一種微動力自回流污水處理反應器，其特征在于：所述消毒箱(47)的頂部固定連接有消毒燈(21)，所述消毒箱(47)的外表面固定連接有出水管(12)，所述出水管(12)的一端與反應腔(3)的內表面固定連接，所述出水管(12)的一端貫穿消毒箱(47)并延伸至消毒箱(47)的內部，所述出水管(12)的一端貫穿反應箱(1)并延伸至反應箱(1)的外部。

發明內容

針對現有技術的不足，本發明提供了一種微動力自回流污水處理反應器，解決了污水處理所需動力較大以及污水處理效果不佳的問題。

為實現以上目的，本發明通過以下技術方案予以實現：包括反應箱和底板，所述反應箱的底部與底板的頂部固定連接，所述反應箱的內部開設有反應腔，所述反應腔的內部設置有凈化機構。

所述凈化機構包括調節箱、生化箱、沉淀箱、砂濾箱、炭濾箱、膜濾箱以及消毒箱，所述調節箱的外表面與反應腔的內表面固定連接，所述生化箱的頂部與反應腔內表面的頂部固定連接，所述生化箱的外表面與調節箱的外表面固定連接，所述沉淀箱的外表面與反應腔的內表面固定連接，所述沉淀箱的頂部與反應腔內表面的頂部固定連接，所述砂濾箱的外表面與反應腔的內表面固定連接，所述炭濾箱的外表面與反應腔的內表面固定連接，所述砂濾箱與炭濾箱呈鏡像對稱設置，所述膜濾箱的底部與反應腔內表面的底部固定連接，所述消毒箱的底部與反應腔內表面的底部固定連接。

優選的，所述反應箱的外表面固定連接有進水管，所述進水管呈L字形，所述進水管的一端貫穿反應箱并延伸至反應箱的內部，所述進水管的一端貫穿調節箱并延伸至調節箱的內部，所述調節箱的內表面固定連接有橫格柵，所述調節箱內表面的頂部固定連接有豎格柵，所述橫格柵的外表面與豎格柵的外表面固定連接，所述橫格柵和豎格柵的外表面與調節箱的內表面形成過濾槽，所述進水管的一端處于過濾槽的內部。

優選的，所述調節箱的頂部固定連接有第一連接管，所述第一連接管的底端貫穿調節箱并延伸至調節箱的內部，所述第一連接管的頂端貫穿生化箱并延伸至生化箱的內部，所述反應箱的頂部固定連接有曝氣管，所述曝氣管的內壁之間固定連接有過濾網，所述曝氣管的底端貫穿反應箱并延伸至反應箱的內部，所述曝氣管的底端貫穿生化箱并延伸至生化箱的內部。

優選的，所述生化箱的外表面固定連接有第二連接管，所述第二連接管的底端貫穿生化箱并延伸至生化箱的內部，所述第二連接管的頂端與沉淀箱的外表面固定連接，所述第二連接管的頂端貫穿沉淀箱并延伸至沉淀箱的內部。

優選的，所述沉淀箱的底部固定連接有豎管，所述豎管的底端與砂濾箱的頂部固定連接，所述豎管的頂端貫穿沉淀箱并延伸至沉淀箱的內部，所述豎管的底端貫穿砂濾箱并延伸至砂濾箱的內部。

優選的，所述砂濾箱的外表面固定連接有第一橫管，所述第一橫管的一端與炭濾箱的外表面固定連接，所述第一橫管的一端貫穿砂濾箱并延伸至砂濾箱的內部，所述第一橫管的一端貫穿炭濾箱并延伸至炭濾箱的內部。

優選的，所述炭濾箱的內部活動連接有炭板，所述炭濾箱內表面的左右兩側均固定連接有夾持板，兩個所述夾持板外表面互相靠近的一側均開設有夾持槽，所述炭板的外表面與夾持槽的內表面相卡接。

優選的，所述炭濾箱的底部固定連接有七字管，所述七字管的底端與膜濾箱的外表面固定連接，所述七字管頂端貫穿炭濾箱并延伸至炭濾箱的內部，所述七字管的底端貫穿膜濾箱并延伸至膜濾箱的內部。

優選的，所述膜濾箱的外表面固定連接有第二橫管，所述第二橫管的一端與消毒箱的外表面固定連接，所述第二橫管的一端貫穿膜濾箱并延伸至膜濾箱的內部，所述第二橫管的一端貫穿消毒箱并延伸至消毒箱的內部。

優選的，所述消毒箱的頂部固定連接有消毒燈，所述消毒箱的外表面固定連接有出水管，所述出水管的一端與反應腔的內表面固定連接，所述出水管的一端貫穿消毒箱并延伸至消毒箱的內部，所述出水管的一端貫穿反應箱并延伸至反應箱的外部。

有益效果

本發明提供了一種微動力自回流污水處理反應器。與現有技術相比具備以下有益效果：

(1)、該微動力自回流污水處理反應器，通過反應箱和底板，反應箱的底部與底板的頂部固定連接，反應箱的內部開設有反應腔，反應腔的內部設置有凈化機構，凈化機構包括調節箱、生化箱、沉淀箱、砂濾箱、炭濾箱、膜濾箱以及消毒箱，調節箱的外表面與反應腔的內表面固定連接，生化箱的頂部與反應腔內表面的頂部固定連接，生化箱的外表面與調節箱的外表面固定連接，沉淀箱的外表面與反應腔的內表面固定連接，沉淀箱的頂部與反應腔內表面的頂部固定連接，砂濾箱的外表面與反應腔的內表面固定連接，炭濾箱的外表面與反應腔的內表面固定連接，砂濾箱與炭濾箱呈鏡像對稱設置，膜濾箱的底部與反應腔內表面的底部固定連接，消毒箱的底部與反應腔內表面的底部固定連接，優選的，反應箱的外表面固定連接有進水管，進水管呈L字形，進水管的一端貫穿反應箱并延伸至反應箱的內部，進水管的一端貫穿調節箱并延伸至調節箱的內部，調節箱的內表面固定連接有橫格柵，調節箱內表面的頂部固定連接有豎格柵，橫格柵的外表面與豎格柵的外表面固定連接，橫格柵和豎格柵的外表面與調節箱的內表面形成過濾槽，進水管的一端處于過濾槽的內部，調節箱的頂部固定連接有第一連接管，第一連接管的底端貫穿調節箱并延伸至調節箱的內部，第一連接管的頂端貫穿生化箱并延伸至生化箱的內部，反應箱的頂部固定連接有曝氣管，曝氣管的內壁之間固定連接有過濾網，曝氣管的底端貫穿反應箱并延伸至反應箱的內部，曝氣管的底端貫穿生化箱并延伸至生化箱的內部，生化箱的外表面固定連接有第二連接管，第二連接管的底端貫穿生化箱并延伸至生化箱的內部，第二連接管的頂端與沉淀箱的外表面固定連接，第二連接管的頂端貫穿沉淀箱并延伸至沉淀箱的內部，沉淀箱的底部固定連接有豎管，豎管的底端與砂濾箱的頂部固定連接，豎管的頂端貫穿沉淀箱并延伸至沉淀箱的內部，豎管的底端貫穿砂濾箱并延伸至砂濾箱的內部，砂濾箱的外表面固定連接有第一橫管，第一橫管的一端與炭濾箱的外表面固定連接，第一橫管的一端貫穿砂濾箱并延伸至砂濾箱的內部，第一橫管的一端貫穿炭濾箱并延伸至炭濾箱的內部，通過上述結構的組合，橫格柵、豎格柵以及過濾槽可對污水進行初步的大顆粒雜質進行過濾，曝氣管和過濾網方便生化箱內部的污水進行自然曝氣，且無需額外的能量消耗，同時通過沉淀箱的沉淀以及石英砂對沉淀物凈初過濾，從而可以將污水中的氣體、大顆粒雜質以及沉淀物清除，通過上述結構的組合解決了污水處理所需動力較大以及污水處理效果不佳的問題。

(2)、該微動力自回流污水處理反應器，通過炭濾箱的內部活動連接有炭板，炭濾箱內表面的左右兩側均固定連接有夾持板，兩個夾持板外表面互相靠近的一側均開設有夾持槽，炭板的外表面與夾持槽的內表面相卡接，通過上述結構的組合，通過設置多組活性炭板，從而可以對炭濾箱內部的水進行小顆粒雜質、微生物進行多層多慮，且夾持板和夾持槽對炭板的夾持使得炭板的安裝以及拆卸清理更加方便，通過上述結構的組合解決了污水處理所需動力較大以及污水處理效果不佳的問題。

(3)、該微動力自回流污水處理反應器，通過炭濾箱的底部固定連接有七字管，七字管的底端與膜濾箱的外表面固定連接，七字管頂端貫穿炭濾箱并延伸至炭濾箱的內部，七字管的底端貫穿膜濾箱并延伸至膜濾箱的內部，膜濾箱的外表面固定連接有第二橫管，第二橫管的一端與消毒箱的外表面固定連接，第二橫管的一端貫穿膜濾箱并延伸至膜濾箱的內部，第二橫管的一端貫穿消毒箱并延伸至消毒箱的內部，消毒箱的頂部固定連接有消毒燈，消毒箱的外表面固定連接有出水管，出水管的一端與反應腔的內表面固定連接，出水管的一端貫穿消毒箱并延伸至消毒箱的內部，出水管的一端貫穿反應箱并延伸至反應箱的外部，通過上述結構的組合，通過膜濾箱內部生物膜可對水流進行更加精細的過濾，從而將水中的微生物徹底過濾，通過消毒箱頂部的消毒燈發射紫外線可以對水流進行消毒，進而使得水流徹底潔凈，通過上述結構的組合解決了污水處理所需動力較大以及污水處理效果不佳的問題。

（發明人：仝寶旺;康曉雯;吳英飛;單子媚;劉建輝）
