公布日：2022.05.24
申請日：2022.03.29
分類號：C02F9/04(2006.01)I;C02F1/50(2006.01)I;C02F1/78(2006.01)I;B01D53/66(2006.01)I;B01D53/86(2006.01)I
摘要
本發明公開了一種環保型污水處理臭氧消毒裝置，包括消毒塔、尾氣箱和水箱，所述消毒塔包括塔體，所述塔體的內底部設置有臭氧發生器，所述臭氧發生器的上方設置有臭氧發生倉，所述臭氧發生倉上方設置有過濾架，所述尾氣箱包括箱體，所述箱體上設置有尾氣收集器，所述尾氣收集器的吸氣端穿過塔體延伸至臭氧發生倉內部，所述水箱的內部設置有循環機構和噴水機構；該環保型污水處理臭氧消毒裝置采用三部分組成，其中消毒塔內部的過濾架可以對污水進行過濾，可以清理污水中的雜物，臭氧發生器可以產生臭氧，并與污水進行反省殺毒，尾氣箱中可以放入臭氧催化液可以處理消毒塔產生的臭氧尾氣，水箱中的循環機構可以對臭氧發生器進行水冷降熱。
權利要求書

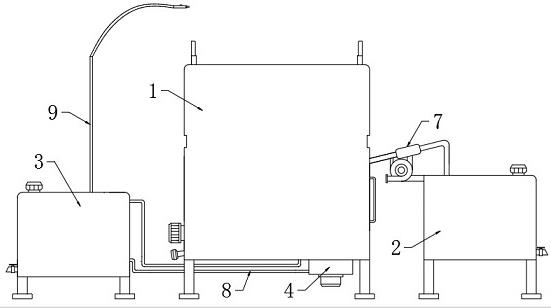

1.一種環保型污水處理臭氧消毒裝置，包括消毒塔（1）、尾氣箱（2）和水箱（3），其特征在于：所述消毒塔（1）包括塔體（11），所述塔體（11）的內底部設置有臭氧發生器（4），所述臭氧發生器（4）的上方設置有臭氧發生倉（5），所述臭氧發生倉（5）上方設置有過濾架（6），所述尾氣箱（2）包括箱體（21），所述箱體（21）上設置有尾氣收集器（7），所述尾氣收集器（7）的吸氣端穿過塔體（11）延伸至臭氧發生倉（5）內部，所述水箱（3）的內部設置有循環機構（8）和噴水機構（9），所述循環機構（8）的兩個水管（82）與臭氧發生器（4）連接，所述噴水機構（9）的噴頭（94）設置在過濾架（6）上方。
2.根據權利要求1所述的一種環保型污水處理臭氧消毒裝置，其特征在于：所述臭氧發生器（4）包括本體（41），所述本體（41）的表面設置有水冷箱（42），所述水冷箱（42）的側面開設有進水口和出水口，兩個所述水管（82）的一端分別與進水口和出水口連接，所述臭氧發生器（4）的輸氣端連接有曝氣管（43），所述曝氣管（43）通過支架設置在臭氧發生倉（5）中。
3.根據權利要求2所述的一種環保型污水處理臭氧消毒裝置，其特征在于：所述臭氧發生倉（5）的頂部設置有分隔柱（51），所述分隔柱（51）的內部設置有電機（52），所述電機（52）的輸出端通過減速器連接有轉桿（53），所述轉桿（53）的表面通過支桿設置有清理刷（55），所述轉桿（53）的底端設置有清潔刷（54）。
4.根據權利要求3所述的一種環保型污水處理臭氧消毒裝置，其特征在于：所述清潔刷（54）包括長板（541），所述長板（541）的底部設置有排刷（542）和多個均勻設置的細毛刷（543），多個所述細毛刷（543）與曝氣管（43）的曝氣孔相對應。
5.根據權利要求3所述的一種環保型污水處理臭氧消毒裝置，其特征在于：所述過濾架（6）包括過濾板（61），所述過濾板（61）截面為錐形并設置在分隔柱（51）的底部，所述清理刷（55）與過濾板（61）的底部相接觸，所述過濾板（61）的上方放置有過濾桶（62），所述過濾桶（62）的中部位置開設有與分隔柱（51）相適配的限位孔。
6.根據權利要求5所述的一種環保型污水處理臭氧消毒裝置，其特征在于：所述塔體（11）的一側靠近臭氧發生倉（5）的位置設置有排水閥門（12）和沉沙閥門（13），所述塔體（11）的另一側設置有連通器（14），所述塔體（11）的表面靠近過濾板（61）的位置設置有密封門（15），所述塔體（11）的兩內壁靠近過濾桶（62）的位置均設置有多個省力輪（16）。
7.根據權利要求1所述的一種環保型污水處理臭氧消毒裝置，其特征在于：所述尾氣收集器（7）包括導管（71），所述導管（71）的一端設置在箱體（21）內部并連接有沉球（72），所述導管（71）的另一端穿過塔體（11）延伸至臭氧發生倉（5）內部并連接有集氣罩，所述導管（71）靠近集氣罩的位置設置有臭氧檢測器（74），所述導管（71）上設置有抽風機（73），所述抽風機（73）設置在箱體（21）的側面，所述臭氧檢測器（74）與抽風機（73）電性連接。
8.根據權利要求1所述的一種環保型污水處理臭氧消毒裝置，其特征在于：所述循環機構（8）包括第一潛水泵（81），其中一個所述水管（82）的一端與第一潛水泵（81）連接，另一個所述水管（82）的一端從水箱（3）的頂部向內部延伸。
9.根據權利要求1所述的一種環保型污水處理臭氧消毒裝置，其特征在于：所述噴水機構（9）包括第二潛水泵（91），所述第二潛水泵（91）的輸出端設置有水管（92），所述水管（92）的頂端設置有波紋管（93），所述噴頭（94）設置在波紋管（93）的端部。
發明內容
本發明的目的是解決上述背景技術中的問題而提供的一種環保型污水處理臭氧消毒裝置。
為實現上述目的，本發明的技術方案為：一種環保型污水處理臭氧消毒裝置，包括消毒塔、尾氣箱和水箱，所述消毒塔包括塔體，所述塔體的內底部設置有臭氧發生器，所述臭氧發生器的上方設置有臭氧發生倉，所述臭氧發生倉上方設置有過濾架，所述尾氣箱包括箱體，所述箱體上設置有尾氣收集器，所述尾氣收集器的吸氣端穿過塔體延伸至臭氧發生倉內部，所述水箱的內部設置有循環機構和噴水機構，所述循環機構的兩個水管與臭氧發生器連接，所述噴水機構的噴頭設置在過濾架上方。
優選的，所述臭氧發生器包括本體，所述本體的表面設置有水冷箱，所述水冷箱的側面開設有進水口和出水口，兩個所述水管的一端分別與進水口和出水口連接，所述臭氧發生器的輸氣端連接有曝氣管，所述曝氣管通過支架設置在臭氧發生倉中。
優選的，所述臭氧發生倉的頂部設置有分隔柱，所述分隔柱的內部設置有電機，所述電機的輸出端通過減速器連接有轉桿，所述轉桿的表面通過支桿設置有清理刷，所述轉桿的底端設置有清潔刷。
優選的，所述清潔刷包括長板，所述長板的底部設置有排刷和多個均勻設置的細毛刷，多個所述細毛刷與曝氣管的曝氣孔相對應。
優選的，所述過濾架包括過濾板，所述過濾板截面為錐形并設置在分隔柱的底部，所述清理刷與過濾板的底部相接觸，所述過濾板的上方放置有過濾桶，所述過濾桶的中部位置開設有與分隔柱相適配的限位孔。
優選的，所述塔體的一側靠近臭氧發生倉的位置設置有排水閥門和沉沙閥門，所述塔體的另一側設置有連通器，所述塔體的表面靠近過濾板的位置設置有密封門，所述塔體的兩內壁靠近過濾桶的位置均設置有多個省力輪。
優選的，所述尾氣收集器包括導管，所述導管的一端設置在箱體內部并連接有沉球，所述導管的另一端穿過塔體延伸至臭氧發生倉內部并連接有集氣罩，所述導管靠近集氣罩的位置設置有臭氧檢測器，所述導管上設置有抽風機，所述抽風機設置在箱體的側面，所述臭氧檢測器與抽風機電性連接。
優選的，所述循環機構包括第一潛水泵，其中一個所述水管的一端與第一潛水泵連接，另一個所述水管的一端從水箱的頂部向內部延伸。
優選的，所述噴水機構包括第二潛水泵，所述第二潛水泵的輸出端設置有水管，所述水管的頂端設置有波紋管，所述噴頭設置在波紋管的端部。
與現有技術相比，本發明具有以下有益效果：1、本發明采用三部分組成，其中消毒塔內部的過濾架可以對污水進行過濾，可以清理污水中的雜物，臭氧發生器可以產生臭氧，并與污水進行反應殺毒，尾氣箱中可以放入臭氧催化液可以處理消毒塔產生的臭氧尾氣，水箱中的循環機構可以對臭氧發生器進行水冷降熱，水箱中的噴水機構可以對消毒塔進行噴水清洗；2、本發明的臭氧發生倉中安裝有電機和清潔刷，電機可帶動清潔刷進行旋轉，清潔刷可以對曝氣管的氣孔進行清理，避免堵塞，同樣的，清理刷可以對過濾板的底部進行清理，避免堵塞，消毒塔的塔體中安裝有省力輪，在取出過濾桶時可以避免摩擦，可以省力，也可以導向。
（發明人：張志勇;邢永生;張思涵）
