公布日：2022.04.05

申請日：2022.01.18

分類號：B01D21/02(2006.01)I;B01D21/24(2006.01)I;A01M1/22(2006.01)I

摘要

本發明屬于調節池技術領域，具體公開了農村污水處理用的調節池，包括池體，池體的內部從右至左依次設有沉淀池、一級池、二級池、三級池，且沉淀池與一級池之間、一級池與二級池之間、二級池與三級池之間均通過隔板隔離，隔板的內壁貫穿設置有倒L型的導水管；池體的頂端固定連接有除蠅組件，且池體的外側面對應沉淀池的位置固定連接有第一電機，沉淀池的內部底端固定連接有密封倉，且密封倉的內部設有與第一電機聯動的推污組件。本發明解決了現有技術中沉淀下來的淤泥不易于清除且調節池容易產生蒼蠅的技術問題，實現了快速簡便的清除沉淀下來的淤泥以及避免調節池產生蒼蠅的技術效果。

權利要求書

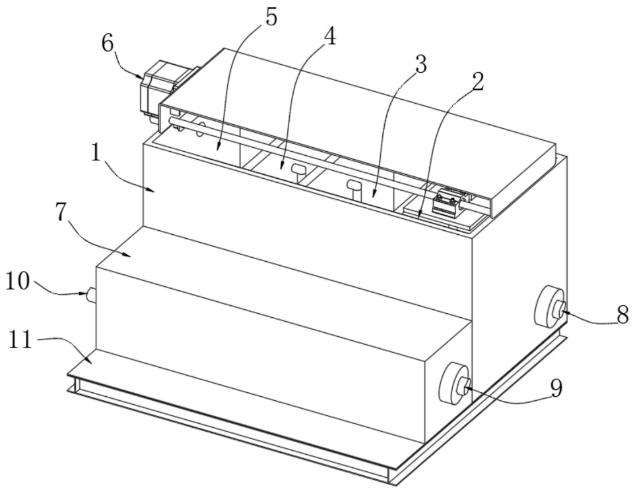

1.農村污水處理用的調節池，其特征在于，包括池體(1)，所述池體(1)的內部從右至左依次設有沉淀池(2)、一級池(3)、二級池(4)、三級池(5)，且沉淀池(2)與一級池(3)之間、一級池(3)與二級池(4)之間、二級池(4)與三級池(5)之間均通過隔板(14)隔離，所述隔板(14)的內壁貫穿設置有倒L型的導水管(15)，所述池體(1)的一側面固定連接有排污箱(7)，且排污箱(7)的內部設有排污管(20)；所述池體(1)的頂端固定連接有除蠅組件(6)，且池體(1)的外側面對應沉淀池(2)的位置固定連接有第一電機(8)，所述沉淀池(2)的內部底端固定連接有密封倉(16)，且密封倉(16)的內部設有與第一電機(8)聯動的推污組件(17)，所述沉淀池(2)的側壁對應推污組件(17)的位置開設有槽口(18)，且槽口(18)與排污箱(7)內的排污管(20)連通。

2.如權利要求1所述的農村污水處理用的調節池，其特征在于，所述推污組件(17)包括兩個對稱放置的固定板(1701)，且兩個固定板(1701)分別固定在密封倉(16)的兩側內壁，所述兩個固定板(1701)的相對側面均活動連接有凸輪(1702)，且凸輪(1702)的一側活動連接有導桿(1703)，所述凸輪(1702)的側面固定連接有轉軸(801)，且轉軸(801)與第一電機(8)輸出端連接，所述導桿(1703)的一端貫穿密封倉(16)并固定連接有推板(1704)，所述兩個固定板(1701)的相對側面還并列固定連接有第一導板(1707)與第二導板(1708)，所述導桿(1703)貫穿第一導板(1707)與第二導板(1708)，且導桿(1703)的外側面靠近凸輪(1702)的一端固定連接有擋環(17010)，所述擋環(17010)與第二導板(1708)之間固定連接有彈簧柱(1709)，且彈簧柱(1709)套接在導桿(1703)外側面上。

3.如權利要求2所述的農村污水處理用的調節池，其特征在于，所述導桿(1703)的另一端固定連接有連桿(1705)，且連桿(1705)的頂端固定連接有擋板(1706)，所述擋板(1706)的一端貫穿密封倉(16)并延伸至沉淀池(2)內，且沉淀池(2)內壁對應擋板(1706)的位置開設有卡槽(19)。

4.如權利要求1所述的農村污水處理用的調節池，其特征在于，所述除蠅組件(6)包括固定在池體(1)頂端的支撐板(601)，且支撐板(601)的一側外壁固定連接有第二電機(602)，所述第二電機(602)的輸出軸連接有絲杠(603)，且絲杠(603)的兩側分別設有限位桿(604)，所述絲杠(603)的外側面上螺紋連接有螺旋座(607)，且螺旋座(607)的底端面固定連接有燈板(605)，所述燈板(605)的底端面嵌有多個紫外線燈(606)，所述螺旋座(607)的兩側、燈板(605)頂端面均固定連接有限位座(608)，且兩個限位座(608)分別套接在兩個限位桿(604)上。

5.如權利要求1所述的農村污水處理用的調節池，其特征在于，所述排污箱(7)的一側面固定連接有第三電機(9)，且第三電機(9)的輸出端貫穿排污箱(7)并延伸至排污管(20)內部，所述排污管(20)內部設有與第三電機(9)輸出端固定連接的旋轉軸，且旋轉軸的外側面上固定連接有螺旋葉片(21)，所述排污管(20)的一端設有排污導管(10)，且排污導管(10)一端貫穿排污箱(7)。

6.如權利要求1所述的農村污水處理用的調節池，其特征在于，所述沉淀池(2)的側壁頂端設有進水口(12)，所述三級池(5)的側壁頂端設有出水口(13)。

7.如權利要求1所述的農村污水處理用的調節池，其特征在于，所述池體(1)與排污箱(7)的底端面固定連接有底座(11)。

發明內容

本申請實施例通過提供農村污水處理用的調節池，解決了現有技術中沉淀下來的淤泥不易于清除且調節池容易產生蒼蠅的技術問題，實現了快速簡便的清除沉淀下來的淤泥以及避免調節池產生蒼蠅的技術效果。

本申請實施例提供了農村污水處理用的調節池，包括池體，所述池體的內部從右至左依次設有沉淀池、一級池、二級池、三級池，且沉淀池與一級池之間、一級池與二級池之間、二級池與三級池之間均通過隔板隔離，所述隔板的內壁貫穿設置有倒L型的導水管，所述池體的一側面固定連接有排污箱，且排污箱的內部設有排污管；所述池體的頂端固定連接有除蠅組件，且池體的外側面對應沉淀池的位置固定連接有第一電機，所述沉淀池的內部底端固定連接有密封倉，且密封倉的內部設有與第一電機聯動的推污組件，所述沉淀池的側壁對應推污組件的位置開設有槽口，且槽口與排污箱內的排污管連通。

進一步的，所述推污組件包括兩個對稱放置的固定板，且兩個固定板分別固定在密封倉的兩側內壁，所述兩個固定板的相對側面均活動連接有凸輪，且凸輪的一側活動連接有導桿，所述凸輪的側面固定連接有轉軸，且轉軸與第一電機輸出端連接，所述導桿的一端貫穿密封倉并固定連接有推板，所述兩個固定板的相對側面還并列固定連接有第一導板與第二導板，所述導桿貫穿第一導板與第二導板，且導桿的外側面靠近凸輪的一端固定連接有擋環，所述擋環與第二導板之間固定連接有彈簧柱，且彈簧柱套接在導桿外側面上。

進一步的，所述導桿的另一端固定連接有連桿，且連桿的頂端固定連接有擋板，所述擋板的一端貫穿密封倉并延伸至沉淀池內，且沉淀池內壁對應擋板的位置開設有卡槽。

進一步的，所述除蠅組件包括固定在池體頂端的支撐板，且支撐板的一側外壁固定連接有第二電機，所述第二電機的輸出軸連接有絲杠，且絲杠的兩側分別設有限位桿，所述絲杠的外側面上螺紋連接有螺旋座，且螺旋座的底端面固定連接有燈板，所述燈板的底端面嵌有多個紫外線燈，所述螺旋座的兩側、燈板頂端面均固定連接有限位座，且兩個限位座分別套接在兩個限位桿上。

進一步的，所述排污箱的一側面固定連接有第三電機，且第三電機的輸出端貫穿排污箱并延伸至排污管內部，所述排污管內部設有與第三電機輸出端固定連接的旋轉軸，且旋轉軸的外側面上固定連接有螺旋葉片，所述排污管的一端設有排污導管，且排污導管一端貫穿排污箱。

進一步的，所述沉淀池的側壁頂端設有進水口，所述三級池的側壁頂端設有出水口。

進一步的，所述池體與排污箱的底端面固定連接有底座。

本申請實施例中提供的技術方案，至少具有如下技術效果或優點：

1、由于采用了推污組件，第一電機運行帶動轉軸轉動，進而帶動凸輪旋轉，旋轉的凸輪推動導桿進行前后移動，從而帶動推板前后移動，而前進的推板將沉淀池中底部的淤泥推向槽口并排到排污管中，有效解決了現有技術中沉淀下來的淤泥不易于清除的技術問題，實現了快速簡便的清除沉淀下來的淤泥的技術效果。

2、由于采用了除蠅組件，第二電機運行帶動絲杠轉動，而螺旋座在限位座與限位桿的限制作用下在絲杠上進行左右移動，燈板跟隨移動，而燈板上的多個紫外線燈亮起紫外燈殺死調節池中的蒼蠅卵有效解決了現有技術中調節池容易產生蒼蠅的技術問題，實現了避免病原體被廣泛傳播的技術效果。

3、由于采用了擋板，在導桿前后移動的過程中，連桿跟隨移動，進而帶動擋板進行移動，而擋板移動并插入卡槽中，從而封擋住沉淀池的底部，避免推動淤泥時淤泥翻滾影響上層清液。

（發明人：謝小芬;謝廣軍）
