公布日：2022.07.08
申請日：2022.03.16
分類號：C02F3/34(2006.01)I;B01D53/79(2006.01)I;C02F101/30(2006.01)N
摘要
本發明屬于污水處理領域，具體的說是一種低污泥率產生的污水處理的方法及裝置，包括污水處理箱本體，所述污水處理箱本體的外側套接有保護箱，所述保護箱與污水處理箱本體之間存在間隙，所述污水處理箱本體的外側固定安裝有混合菌添加罐，通過設置保護箱，可以將污水處理箱本體處理過程中向外溢出的氣體進行封鎖，大大降低異味向外流出的問題，同時可以通過噴灑頭和傳輸泵向保護箱中噴灑強氧化劑對空氣中的微生物進行氧化分解，可以降低異味向外傳播，強氧化劑可以為活性二氧化錳，之后被凈化的空氣通過排氣管向外排出，排氣管的出氣端埋與地下，通過泥土可以進一步吸收空氣中的細菌等微生物，相比于將設備整體掩埋在地下，工作量大大降低。
權利要求書

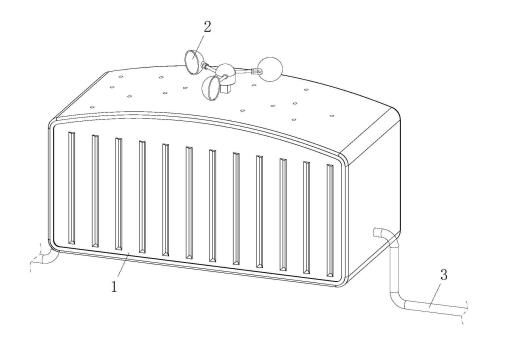

1.一種低污泥率產生的污水處理的裝置，其特征在于：包括污水處理箱本體(10)，所述污水處理箱本體(10)的外側套接有保護箱(1)，所述保護箱(1)與污水處理箱本體(10)之間存在間隙，所述污水處理箱本體(10)的外側固定安裝有混合菌添加罐(9)，所述保護箱(1)的內側頂端四角均固定安裝有噴灑頭(4)，所述噴灑頭(4)的輸入端固定安裝有傳輸泵，所述保護箱(1)的底端固定安裝有若干組排氣管(3)。
2.根據權利要求1所述的一種低污泥率產生的污水處理的裝置，其特征在于：所述保護箱(1)的頂端轉動連接有風動轉盤(2)，所述風動轉盤(2)的底端固定安裝有轉桿，所述轉桿的底端固定安裝有風扇(7)，所述風扇(7)的底端靠中部固定安裝有里兩組浮動條(8)，所述浮動條(8)為彈性材料設置。
3.根據權利要求2所述的一種低污泥率產生的污水處理的裝置，其特征在于：所述保護箱(1)的內部靠頂端開設有收集槽(5)，所述保護箱(1)的頂端呈外凸弧形設置，所述保護箱(1)的頂端固定安裝有若干組單向閥(6)，所述保護箱(1)的內側固定安裝有虹吸管(14)和引導管(13)，所述虹吸管(14)與引導管(13)之間相互連通，且虹吸管(14)的一端與收集槽(5)的內側靠底端連通，且虹吸管(14)與引導管(13)之間設置有閥門組件。
4.根據權利要求3所述的一種低污泥率產生的污水處理的裝置，其特征在于：所述閥門組件包括浮球(11)，所述虹吸管(14)與引導管(13)之間設置有阻擋塊(12)，所述阻擋塊(12)為彈性材料制作，所述阻擋塊(12)與浮球(11)之間固定連接有直桿，所述直桿的中部與保護箱(1)轉動連接，所述虹吸管(14)的外側開設有滑槽，所述阻擋塊(12)與滑槽滑動連接，所述保護箱(1)的內側靠底端轉動連接有從動扇(16)，所述引導管(13)的底端內側轉動連接有動力扇(15)，所述動力扇(15)和從動扇(16)之間固定連接有傳動桿。
5.根據權利要求4所述的一種低污泥率產生的污水處理的裝置，其特征在于：所述保護箱(1)包括腐蝕層(19)，所述腐蝕層(19)的外側固定安裝有中空層(18)，所述中空層(18)的外側固定安裝有隔離層(17)，所述隔離層(17)為塑料材質，所述腐蝕層(19)為碳纖維材料。
6.根據權利要求5所述的一種低污泥率產生的污水處理的裝置，其特征在于：所述浮動條(8)的外側固定安裝有若干組連接罩(21)，所述連接罩(21)為彈性材料，且連接罩(21)呈半球形設置，所述連接罩(21)的內側固定安裝有復位塊(20)，所述復位塊(20)呈環形設置，且復位塊(20)為彈性材料。
7.根據權利要求6所述的一種低污泥率產生的污水處理的裝置，其特征在于：所述浮動條(8)包括若干組填充管(30)，所述填充管(30)的內側填充有潤滑油，所述填充管(30)的外側開設有若干組孔洞，所述孔洞的內側固定連接有滲透膜(23)。
8.根據權利要求7所述的一種低污泥率產生的污水處理的裝置，其特征在于：所述連接罩(21)外側固定安裝有若干組凸塊(22)，所述填充管(30)的內側設置有若干個膨脹塊(24)，所受膨脹塊(24)為彈性材料設置，且膨脹塊(24)的外側設置有多個凸起，所述填充管(30)的外側固定安裝有若干組填充閥(25)。
9.根據權利要求8所述的一種低污泥率產生的污水處理的裝置，其特征在于：所述排氣管(3)的截面呈橢圓形設置，所述排氣管(3)的底端開設有若干組貫穿槽(27)，所述貫穿槽(27)的中部固定安裝有半透膜(26)，所述排氣管(3)的底端固定安裝有兩組頂架(28)，所述頂架(28)中部固定安裝有吸附塊(29)，所述吸附塊(29)的內側為網狀結構。10.一種低污泥率產生的污水處理的方法，其特征在于：該方法適用于權利要求1-9中任意一項所述的一種低污泥率產生的污水處理的裝置，該方法具體為：S1：將需要處理的污水灌入到污水處理箱本體(10)中進行常規的污水處理，同時使用混合菌添加罐(9)向污水處理箱本體(10)中加入各種種類不同的微生物，通過不同微生物的不同代謝路徑消化污水中的有機物，降低污水的有機物含量，從而可以降低污泥的產生；S2：保護箱(1)的設置可以將污水處理箱本體(10)處理過程中向外溢出的氣體進行封鎖，大大降低異味向外流出的問題，同時可以通過噴灑頭(4)和傳輸泵向保護箱(1)中噴灑強氧化劑對空氣中的微生物進行氧化分解，可以降低異味向外傳播；S3：配合風動轉盤(2)收集外界的風力，并帶動風扇(7)轉動在保護箱(1)內側產生氣流，可以提高強氧化劑與空氣的結合效果。
發明內容
為了彌補現有技術的不足，解決背景技術中所提出的至少一個技術問題。
本發明解決其技術問題所采用的技術方案是：本發明所述的一種低污泥率產生的污水處理的裝置，包括污水處理箱本體，所述污水處理箱本體的外側套接有保護箱，所述保護箱與污水處理箱本體之間存在間隙，所述污水處理箱本體的外側固定安裝有混合菌添加罐，所述保護箱的內側頂端四角均固定安裝有噴灑頭，所述噴灑頭的輸入端固定安裝有傳輸泵，所述保護箱的底端固定安裝有若干組排氣管，通過設置保護箱，可以將污水處理箱本體處理過程中向外溢出的氣體進行封鎖，大大降低異味向外流出的問題，同時可以通過噴灑頭和傳輸泵向保護箱中噴灑強氧化劑對空氣中的微生物進行氧化分解，可以降低異味向外傳播，強氧化劑可以為活性二氧化錳，之后被凈化的空氣通過排氣管向外排出，排氣管的出氣端埋與地下，通過泥土可以進一步吸收空氣中的細菌等微生物，相比于將設備整體掩埋在地下，工作量大大降低。
優選的，所述保護箱的頂端轉動連接有風動轉盤，所述風動轉盤的底端固定安裝有轉桿，所述轉桿的底端固定安裝有風扇，所述風扇的底端靠中部固定安裝有里兩組浮動條，所述浮動條為彈性材料設置，配合風動轉盤收集外界的風力，并帶動風扇轉動在保護箱內側產生氣流，可以提高強氧化劑與空氣的結合效果，進一步降低了異味向外傳播的問題，而浮動條可以隨著風扇的轉動而轉動，可以帶動保護箱內側底部的空氣的流通，協助強氧化劑與空氣充分結合。
優選的，所述保護箱的內部靠頂端開設有收集槽，所述保護箱的頂端呈外凸弧形設置，所述保護箱的頂端固定安裝有若干組單向閥，所述保護箱的內側固定安裝有虹吸管和引導管，所述虹吸管與引導管之間相互連通，且虹吸管的一端與收集槽的內側靠底端連通，且虹吸管與引導管之間設置有閥門組件，當外界下雨時，雨水可以通過頂端的單向閥落入到收集槽中，收集槽中堆積的雨水可以有效的阻擋外界熱量向設備內部傳遞，導致空氣中的微生物進一步發酵產生更強的異味，同時隨著水位的繼續上升，當水位的高度高于虹吸管的高度時，讓閥門組件開啟，使得收集槽中的水分在虹吸作用下向外排出，降低水分長久存在滋生細菌的問題。
優選的，所述閥門組件包括浮球，所述虹吸管與引導管之間設置有阻擋塊，所述阻擋塊為彈性材料制作，所述阻擋塊與浮球之間固定連接有直桿，所述直桿的中部與保護箱轉動連接，所述虹吸管的外側開設有滑槽，所述阻擋塊與滑槽滑動連接，所述保護箱的內側靠底端轉動連接有從動扇，所述引導管的底端內側轉動連接有動力扇，所述動力扇和從動扇之間固定連接有傳動桿，當水位升高到虹吸管高度時，會將浮球向上頂，進而帶動阻擋塊向下移動，讓引導管和虹吸管之間連通，從而引發虹吸反應，讓水位下降時，浮球在重力的作用下歸位，讓阻擋塊再次阻擋，從而實現了機械驅動的效果，無需耗費其他能源，且由于阻擋塊的彈性材料，使得密封性較強，且阻擋過程中，阻擋塊的底部可以將滑槽封閉，降低水向滑槽中流淌的問題，同時隨著水分的排出，會帶動動力扇和從動扇轉動，位于底端轉動的從動扇可以進一步增加保護箱內部的空氣流動，從而進一步提高了強氧化劑與空氣的混合，提高了對空氣的凈化效果，且無需消耗其他能源。
優選的，所述保護箱包括腐蝕層，所述腐蝕層的外側固定安裝有中空層，所述中空層的外側固定安裝有隔離層，所述隔離層為塑料材質，所述腐蝕層為碳纖維材料，隔離層可以為聚四氟乙烯，通過中空層的設置，可以增加保護箱的隔熱效果，降低外界溫度過高導致內部微生物持續發酵的問題，而腐蝕層的耐腐蝕材料設置，讓裝置的使用壽命更長。
優選的，所述浮動條的外側固定安裝有若干組連接罩，所述連接罩為彈性材料，且連接罩呈半球形設置，所述連接罩的內側固定安裝有復位塊，所述復位塊呈環形設置，且復位塊為彈性材料，配合連接罩的設置，當浮動條移動時，配合連接罩的形狀設置，可以帶起更大的氣流，從而進一步提高了內部空氣和強氧化劑的混合效果，同時配合復位塊和連接罩的彈性材料設置，當連接罩接觸到設備上的凸起導致難以移動時，會向外翻轉，從而擺脫固定，擺脫后配合復位塊的設置，讓連接罩可以回彈歸位，保證后續帶起氣流的效果。
優選的，所述浮動條包括若干組填充管，所述填充管的內側填充有潤滑油，所述填充管的外側開設有若干組孔洞，所述孔洞的內側固定連接有滲透膜，當浮動條與內部設備發生撞擊時，會對自身產生擠壓，使得內側的潤滑油通過滲透膜向外壓出，可以有效的增加填充管的表面潤滑度，進一步降低了浮動條被設備掛住導致難以移動的問題。
優選的，所述連接罩外側固定安裝有若干組凸塊，所述填充管的內側設置有若干個膨脹塊，所受膨脹塊為彈性材料設置，且膨脹塊的外側設置有多個凸起，所述填充管的外側固定安裝有若干組填充閥，外側，而凸塊的設置可以降低潤滑油被快速甩出，讓潤滑效果可以長期作用于連接罩的外側，而膨脹塊的設置，可讓填充管在被擠壓后快速?gòu)?fù)原保持圓滑的外表，而填充閥只能單向輸入，復原時空氣可以通過填充閥吸入填充管中，保證填充管的圓潤飽滿，可以進一步降低被設備內部零件勾住的問題。
優選的，所述排氣管的截面呈橢圓形設置，所述排氣管的底端開設有若干組貫穿槽，所述貫穿槽的中部固定安裝有半透膜，所述排氣管的底端固定安裝有兩組頂架，所述頂架中部固定安裝有吸附塊，所述吸附塊的內側為網狀結構，配合貫穿槽的朝下設置，使得排出的空氣可以和大量的泥土進行接觸反應，進一步降低異味外泄的問題，而半透膜可以透過空氣無法透水，可以降低外界下雨導致雨水封住排氣管的問題，而頂架的設置，可以將排氣管向上頂起，降低泥土太過硬板導致貫穿槽被封住的問題，吸附塊可以為海綿材料，吸附塊也可以阻擋外界水流入侵排氣管內側，降低內部空氣無法排出的問題。
一種低污泥率產生的污水處理的方法，該方法適用于所述的一種低污泥率產生的污水處理的裝置，該方法具體為：
S1：將需要處理的污水灌入到污水處理箱本體中進行常規的污水處理，同時使用混合菌添加罐向污水處理箱本體中加入各種種類不同的微生物，通過不同微生物的不同代謝路徑消化污水中的有機物，降低污水的有機物含量，從而可以降低污泥的產生；
S2：保護箱的設置可以將污水處理箱本體處理過程中向外溢出的氣體進行封鎖，大大降低異味向外流出的問題，同時可以通過噴灑頭和傳輸泵向保護箱中噴灑強氧化劑對空氣中的微生物進行氧化分解，可以降低異味向外傳播；
S3：配合風動轉盤收集外界的風力，并帶動風扇轉動在保護箱內側產生氣流，可以提高強氧化劑與空氣的結合效果；
通過此種設置，大大降低了設備外側泄露出異味，導致周?chē)用裆畈贿m的問題，同時相比傳統的將設備整體掩埋在地下掩蓋氣味，工作量大大降低。
本發明的有益效果如下：
1.本發明所述的一種低污泥率產生的污水處理的方法及裝置，通過設置保護箱，可以將污水處理箱本體處理過程中向外溢出的氣體進行封鎖，大大降低異味向外流出的問題，同時可以通過噴灑頭和傳輸泵向保護箱中噴灑強氧化劑對空氣中的微生物進行氧化分解，可以降低異味向外傳播，之后被凈化的空氣通過排氣管向外排出，排氣管的出氣端埋與地下，通過泥土可以進一步吸收空氣中的細菌等微生物，相比于將設備整體掩埋在地下，工作量大大降低。
2.本發明所述的一種低污泥率產生的污水處理的方法及裝置，配合風動轉盤收集外界的風力，并帶動風扇轉動在保護箱內側產生氣流，可以提高強氧化劑與空氣的結合效果，進一步降低了異味向外傳播的問題，而浮動條可以隨著風扇的轉動而轉動，可以帶動保護箱內側底部的空氣的流通，協助強氧化劑與空氣充分結合。
（發明人：仲海玲;高勇;何健;楊春燕;高博）
