公布日：2022.04.01
申請日：2021.12.04
分類號：C02F9/14(2006.01)I;C02F103/32(2006.01)N;C02F101/30(2006.01)N
摘要
本發明公開了一種降低餐廚污水碳氮比的污水處理裝置及其使用方法，包括沉淀凈化箱，所述沉淀凈化箱左端上部安裝有進口，所述沉淀凈化箱前端左部安裝有排渣口，所述沉淀凈化箱前內壁和后內壁之間共同安裝有過濾裝置，所述過濾裝置將沉淀凈化箱分為一號處理池和二號處理池，所述二號處理池上端安裝有混合裝置，所述沉淀凈化箱右端安裝有曝氣池。本發明所述的一種降低餐廚污水碳氮比的污水處理裝置及其使用方法，通過活性污泥處理裝置利用活性污泥的生物凝聚、吸附和氧化作用，以分解去除污水中的有機污染物，從而降低餐廚污水碳氮比，通過過濾裝置和混合裝置提高了餐廚污水的處理效率和處理效果，通過檢測裝置提高了餐廚污水的處理質量。
權利要求書

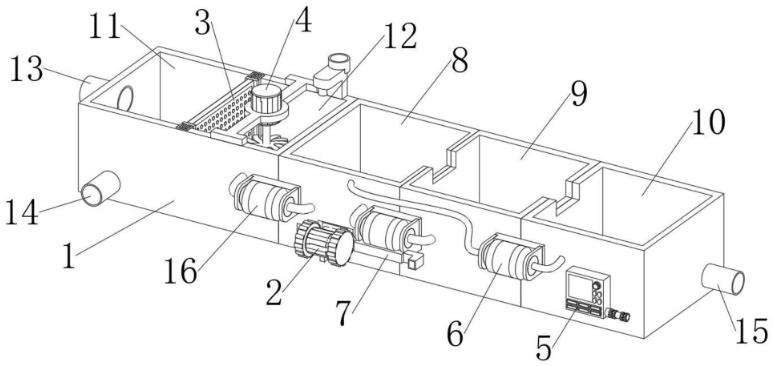

1.一種降低餐廚污水碳氮比的污水處理裝置，包括沉淀凈化箱(1)，其特征在于：所述沉淀凈化箱(1)左端上部安裝有進口(13)，所述沉淀凈化箱(1)前端左部安裝有排渣口(14)，所述沉淀凈化箱(1)前內壁和后內壁之間共同安裝有過濾裝置(3)，所述過濾裝置(3)將沉淀凈化箱(1)分為一號處理池(11)和二號處理池(12)，所述二號處理池(12)上端安裝有混合裝置(4)，所述沉淀凈化箱(1)右端安裝有曝氣池(8)，所述沉淀凈化箱(1)和曝氣池(8)前端中部共同安裝有抽取泵(16)，所述曝氣池(8)前端下部安裝有活性污泥處理裝置(2)，所述曝氣池(8)右端安裝有沉淀池(9)，所述曝氣池(8)和沉淀池(9)前端中部共同安裝有淤泥輸送裝置(7)，所述沉淀池(9)右端安裝有排放池(10)，所述沉淀池(9)和排放池(10)前端中部共同安裝有回流裝置(6)，所述排放池(10)前端右部安裝有檢測裝置(5)，所述排放池(10)右端下部安裝有排放口(15)。
2.根據權利要求1所述的一種降低餐廚污水碳氮比的污水處理裝置，其特征在于：所述活性污泥處理裝置(2)包括曝氣器(20)，所述曝氣器(20)后端安裝有連接座(21)，所述連接座(21)后端安裝有若干個連接管(22)，若干個所述連接管(22)上端均安裝有若干個曝氣頭(23)，所述曝氣池(8)下內壁安裝有污泥層(24)，所述曝氣池(8)右端上部開有通口(25)，所述曝氣器(20)通過連接座(21)安裝在曝氣池(8)前端下部。
3.根據權利要求1所述的一種降低餐廚污水碳氮比的污水處理裝置，其特征在于：所述過濾裝置(3)包括安裝架(30)，所述安裝架(30)上內壁和下內壁之間共同安裝有過濾網(31)，所述安裝架(30)前端和后端均安裝有滑動架(32)，所述沉淀凈化箱(1)前內壁和后內壁均開有滑動槽(33)，所述安裝架(30)通過兩個滑動槽(33)安裝在沉淀凈化箱(1)前內壁和后內壁之間。
4.根據權利要求1所述的一種降低餐廚污水碳氮比的污水處理裝置，其特征在于：所述混合裝置(4)包括電機(40)和支撐板(41)，所述電機(40)輸出端固定安裝有轉軸(42)，所述轉軸(42)外表面上部和外表面下部均安裝有攪拌葉(43)，所述支撐板(41)上端中部開有固定槽(44)，所述電機(40)通過固定槽(44)安裝在支撐板(41)上端中部，所述支撐板(41)安裝在二號處理池(12)上端中部。
5.根據權利要求1所述的一種降低餐廚污水碳氮比的污水處理裝置，其特征在于：所述檢測裝置(5)包括控制器(50)，所述控制器(50)前端安裝有操作面板(51)，所述控制器(50)右端下部安裝有檢測器(52)，所述檢測器(52)后端安裝有檢測探頭(53)，所述檢測探頭(53)位于排放池(10)內，所述控制器(50)安裝在排放池(10)前端右部。
6.根據權利要求1所述的一種降低餐廚污水碳氮比的污水處理裝置，其特征在于：所述回流裝置(6)包括回流泵(60)，所述回流泵(60)右端安裝有一號管(61)，所述回流泵(60)左端安裝有二號管(62)，所述一號管(61)和二號管(62)遠離回流泵(60)的一端均安裝有抽取頭(63)，所述回流泵(60)安裝在沉淀池(9)和排放池(10)前端中部。
7.根據權利要求1所述的一種降低餐廚污水碳氮比的污水處理裝置，其特征在于：所述淤泥輸送裝置(7)包括水泵(70)，所述水泵(70)左端和右端均安裝有抽取管道(71)，所述水泵(70)右端下部安裝有淤泥排放管(72)，所述水泵(70)安裝在曝氣池(8)和沉淀池(9)前端中部。
8.根據權利要求2所述的一種降低餐廚污水碳氮比的污水處理裝置，其特征在于：若干個所述曝氣頭(23)均位于污泥層(24)下端。
9.根據權利要求1-8所述的一種降低餐廚污水碳氮比的污水處理裝置的使用方法，其步驟如下：(一)、通過進口將污水導入沉淀凈化箱內，并通過過濾裝置過濾，混合裝置將凈化劑混合在污水中；(二)、通過抽取泵將污水抽送至曝氣池內，由活性淤泥處理裝置進行處理；(三)、污水進行排放前通過檢測裝置進行檢測，碳氮比還是較高則污水通過回流裝置回流至曝氣池內進行在處理；(四)、污水碳氮比檢測合格后通過排放口排出。
發明內容
本發明的主要目的在于提供一種降低餐廚污水碳氮比的污水處理裝置及其使用方法，可以有效解決背景技術中的問題。
為實現上述目的，本發明采取的技術方案為：
一種降低餐廚污水碳氮比的污水處理裝置，包括沉淀凈化箱，所述沉淀凈化箱左端上部安裝有進口，所述沉淀凈化箱前端左部安裝有排渣口，所述沉淀凈化箱前內壁和后內壁之間共同安裝有過濾裝置，所述過濾裝置將沉淀凈化箱分為一號處理池和二號處理池，所述二號處理池上端安裝有混合裝置，所述沉淀凈化箱右端安裝有曝氣池，所述沉淀凈化箱和曝氣池前端中部共同安裝有抽取泵，所述曝氣池前端下部安裝有活性污泥處理裝置，所述曝氣池右端安裝有沉淀池，所述曝氣池和沉淀池前端中部共同安裝有淤泥輸送裝置，所述沉淀池右端安裝有排放池，所述沉淀池和排放池前端中部共同安裝有回流裝置，所述排放池前端右部安裝有檢測裝置，所述排放池右端下部安裝有排放口。
優選的，所述活性污泥處理裝置包括曝氣器，所述曝氣器后端安裝有連接座，所述連接座后端安裝有若干個連接管，若干個所述連接管上端均安裝有若干個曝氣頭，所述曝氣池下內壁安裝有污泥層，所述曝氣池右端上部開有通口，所述曝氣器通過連接座安裝在曝氣池前端下部。
優選的，所述過濾裝置包括安裝架，所述安裝架上內壁和下內壁之間共同安裝有過濾網，所述安裝架前端和后端均安裝有滑動架，所述沉淀凈化箱前內壁和后內壁均開有滑動槽，所述安裝架通過兩個滑動槽安裝在沉淀凈化箱前內壁和后內壁之間。
優選的，所述混合裝置包括電機和支撐板，所述電機輸出端固定安裝有轉軸，所述轉軸外表面上部和外表面下部均安裝有攪拌葉，所述支撐板上端中部開有固定槽，所述電機通過固定槽安裝在支撐板上端中部，所述支撐板安裝在二號處理池上端中部。
優選的，所述檢測裝置包括控制器，所述控制器前端安裝有操作面板，所述控制器右端下部安裝有檢測器，所述檢測器后端安裝有檢測探頭，所述檢測探頭位于排放池內，所述控制器安裝在排放池前端右部。
優選的，所述回流裝置包括回流泵，所述回流泵右端安裝有一號管，所述回流泵左端安裝有二號管，所述一號管和二號管遠離回流泵的一端均安裝有抽取頭，所述回流泵安裝在沉淀池和排放池前端中部。
優選的，所述淤泥輸送裝置包括水泵，所述水泵左端和右端均安裝有抽取管道，所述水泵右端下部安裝有淤泥排放管，所述水泵安裝在曝氣池和沉淀池前端中部。
優選的，若干個所述曝氣頭均位于污泥層下端。
一種降低餐廚污水碳氮比的污水處理裝置的使用方法，其步驟如下：
(一)、通過進口將污水導入沉淀凈化箱內，并通過過濾裝置過濾，混合裝置將凈化劑混合在污水中；
(二)、通過抽取泵將污水抽送至曝氣池內，由活性淤泥處理裝置進行處理；
(三)、污水進行排放前通過檢測裝置進行檢測，碳氮比還是較高則污水通過回流裝置回流至曝氣池內進行在處理；
(四)、污水碳氮比檢測合格后通過排放口排出。
與現有技術相比，本發明具有如下有益效果：
1、本發明一種降低餐廚污水碳氮比的污水處理裝置及其使用方法，通過活性污泥處理裝置上的曝氣器通過連接管將氣輸送入曝氣頭內，從而對曝氣池內的廢水中連續通入空氣，通過下端的污泥層經一定時間后因好氧性微生物繁殖而形成的污泥狀絮凝物，其上棲息著以菌膠團為主的微生物群，具有很強的吸附與氧化有機物的能力，利用活性污泥的生物凝聚、吸附和氧化作用，以分解去除污水中的有機污染物，從而降低餐廚污水碳氮比。
2、本發明一種降低餐廚污水碳氮比的污水處理裝置及其使用方法，通過過濾裝置上的過濾網將沉淀凈化箱內餐廚污水進行過濾，避免食物殘渣或者砂石等雜質隨著污水進入接下來的處理池中，從而提高了餐廚污水的處理效率，同時也提高了其處理效果，接著將凈化劑投入二號處理池內，通過混合裝置上的電機帶動轉軸，轉軸帶動其上的攪拌葉進行攪拌，使凈化劑加速混合在餐廚污水中進行凈化，通過過濾裝置和混合裝置提高了餐廚污水的處理效率和處理效果。
3、本發明一種降低餐廚污水碳氮比的污水處理裝置及其使用方法，在餐廚污水由活性污泥處理裝置處理完成后，經過排放池排放時，通過檢測裝置上的檢測探頭對餐廚污水中的碳氮比進行檢測，當將碳氮比還是過高時，通過回流裝置上的回流泵上的一號管將污水進行抽取并通過二號管輸送至曝氣池內重新進行處理，從而提高了餐廚污水的處理質量。
（發明人：張琦;包自立;李錦清）
