公布日：2022.04.08
申請日：2022.01.10
分類號：C02F11/127(2019.01)I;B08B9/087(2006.01)I
摘要
本發明提供一種環保型污水處理廠用污泥處理設備。所述環保型污水處理廠用污泥處理設備，包括：機體；離心結構，所述離心結構設置于所述機體的內部，所述離心結構包括用于對污泥離心脫水的離心滾筒、用于對所述離心滾筒一側進行密封的密封組件。本發明提供一種環保型污水處理廠用污泥處理設備，通過在離心滾筒外側設置有密封組件，主要用于對離心滾筒的外側進行密封，同時可實現自動對離心滾筒內部污泥的自動清理功能，在污泥脫水完成后，通過伸縮組件伸長，最終使得清理件可以在離心滾筒內部向外水平移動，進而將污泥向外流動至收集車內部，完成自動對污泥的清理，改變了人工手動清理操作，使得污泥清理操作更加方便、更加省力，也更加快速。
權利要求書

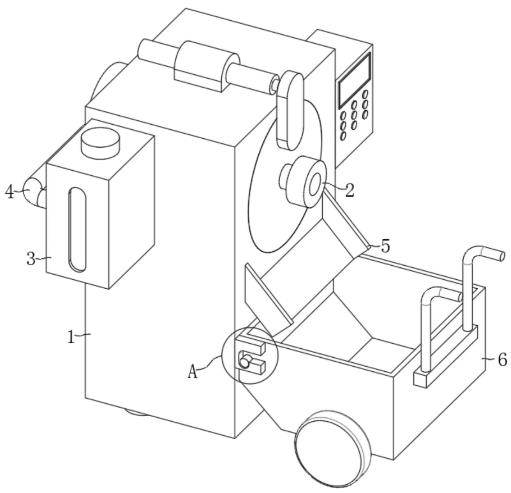

1.一種環保型污水處理廠用污泥處理設備，其特征在于，包括：機體（1）；離心結構（2），所述離心結構（2）設置于所述機體（1）的內部，所述離心結構（2）包括用于對污泥離心脫水的離心滾筒（21）、用于對所述離心滾筒（21）一側進行密封的密封組件（22）、用于驅動所述離心滾筒（21）在所述機體（1）內部轉動的驅動組件（23）、用于為所述離心滾筒（21）的外部提供穩定支撐的滑輪組（24）；其中，所述密封組件（22）包括外側密封蓋（221）以及用于帶動所述外側密封蓋（221）在水平方向移動的伸縮組件（222），所述伸縮組件（222）的伸縮端與所述外側密封蓋（221）的外側固定安裝，所述外側密封蓋（221）安裝于所述機體（1）的外側，所述外側密封蓋（221）的內側轉動連接有密封連接件（223），所述密封連接件（223）的一側與所述離心滾筒（21）的一側保持緊密貼合，所述密封連接件（223）的一側固定安裝有用于對所述離心滾筒（21）內部污泥向外清理的清理件（224）。
2.根據權利要求1所述的環保型污水處理廠用污泥處理設備，其特征在于，所述離心滾筒（21）水平設置在所述機體（1）的內部，所述滑輪組（24）是由四個滑輪組成，且四個所述滑輪別位于所述機體（1）內壁頂部與底部的左側與右側，且所述滑輪的外部與所述離心滾筒（21）外部的滑槽滾動連接。
3.根據權利要求1所述的環保型污水處理廠用污泥處理設備，其特征在于，所述驅動組件（23）包括驅動電機（231）和轉動件（232），所述驅動電機（231）安裝于所述機體（1）的一側，所述轉動件（232）固定安裝于所述離心滾筒（21）的外側，所述驅動電機（231）的輸出端與所述轉動件（232）的外部均固定安裝有傳動輪（233），兩個所述傳動輪（233）的外部通過傳動帶傳動連接。
4.根據權利要求1所述的環保型污水處理廠用污泥處理設備，其特征在于，所述外側密封蓋（221）的外側設置有與污泥導入管道連接的導入管，所述清理件（224）的包括清理板和兩個連接桿，所述清理板貼合于所述離心滾筒（21）的內側，兩個所述連接桿位于所述清理板與所述密封連接件（223）相對的一側之間。
5.根據權利要求3所述的環保型污水處理廠用污泥處理設備，其特征在于，所述機體（1）的外側設置有處理液儲罐（3），所述處理液儲罐（3）的一側連接筒輸入管道（4），所述輸入管道（4）上設置用控制閥門，所述輸入管道（4）的一端與所述轉動件（232）的一側轉動連接。
6.根據權利要求1所述的環保型污水處理廠用污泥處理設備，其特征在于，所述機體（1）的一側且位于所述外側密封蓋（221）的下方固定安裝有導泥斗（5），所述機體（1）的一側且位于所述導泥斗（5）的正下方設置有用于收集污泥的收集車（6）。
7.根據權利要求1所述的環保型污水處理廠用污泥處理設備，其特征在于，所述伸縮組件（222）設置電動伸縮桿，所述伸縮組件（222）水平安裝在所述機體（1）的頂部。
8.根據權利要求5所述的環保型污水處理廠用污泥處理設備，其特征在于，所述外側密封蓋（221）的一側設置有導入結構（7），所述導入結構（7）包括混合筒（71），所述混合筒（71）的一側與所述外側密封蓋（221）的一側固定安裝，所述混合筒（71）的內部安裝有螺旋轉件（72）。
9.根據權利要求8所述的環保型污水處理廠用污泥處理設備，其特征在于，所述混合筒（71）的外側固定安裝有污泥管道連接頭（73），所述污泥管道連接頭（73）上設置有用于控制污泥流量的控制閥門。
10.根據權利要求9所述的環保型污水處理廠用污泥處理設備，其特征在于，所述混合筒（71）與所述處理液儲罐（3）之間安裝有彈性連接管件（74），所述彈性連接管件（74）與所述處理液儲罐（3）連接的一端為可伸縮的彈性部分，所述彈性連接管件（74）上設置用用于控制處理液流量的控制閥門。
發明內容
本發明提供一種環保型污水處理廠用污泥處理設備，解決了人工清理污泥費時費力，不夠方便的問題。
為解決上述技術問題，本發明提供的環保型污水處理廠用污泥處理設備，包括：機體；離心結構，所述離心結構設置于所述機體的內部，所述離心結構包括用于對污泥離心脫水的離心滾筒、用于對所述離心滾筒一側進行密封的密封組件、用于驅動所述離心滾筒在所述機體內部轉動的驅動組件、用于為所述離心滾筒的外部提供穩定支撐的滑輪組；其中，所述密封組件包括外側密封蓋以及用于帶動所述外側密封蓋在水平方向移動的伸縮組件，所述伸縮組件的伸縮端與所述外側密封蓋的外側固定安裝，所述外側密封蓋安裝于所述機體的外側，所述外側密封蓋的內側轉動連接有密封連接件，所述密封連接件的一側與所述離心滾筒的一側保持緊密貼合，所述密封連接件的一側固定安裝有用于對所述離心滾筒內部污泥向外清理的清理件。
優選的，所述離心滾筒水平設置在所述機體的內部，所述滑輪組是由四個滑輪組成，且四個所述滑輪別位于所述機體內壁頂部與底部的左側與右側，且所述滑輪的外部與所述離心滾筒外部的滑槽滾動連接。
優選的，所述驅動組件包括驅動電機和轉動件，所述驅動電機安裝于所述機體的一側，所述轉動件固定安裝于所述離心滾筒的外側，所述驅動電機的輸出端與所述轉動件的外部均固定安裝有傳動輪，兩個所述傳動輪的外部通過傳動帶傳動連接。
優選的，所述外側密封蓋的外側設置有與污泥導入管道連接的導入管，所述清理件的包括清理板和兩個連接桿，所述清理板貼合于所述離心滾筒的內側，兩個所述連接桿位于所述清理板與所述密封連接件相對的一側之間。
優選的，所述機體的外側設置有處理液儲罐，所述處理液儲罐的一側連接筒輸入管道，所述輸入管道上設置用控制閥門，所述輸入管道的一端與所述轉動件的一側轉動連接。
優選的所述機體的一側且位于所述外側密封蓋的下方固定安裝有導泥斗，所述機體的一側且位于所述導泥斗的正下方設置有用于收集污泥的收集車。
優選的，所述伸縮組件設置電動伸縮桿，所述伸縮組件水平安裝在所述機體的頂部。
優選的，所述外側密封蓋的一側設置有導入結構，所述導入結構包括混合筒，所述混合筒的一側與所述外側密封蓋的一側固定安裝，所述混合筒的內部安裝有螺旋轉件。
優選的所述混合筒的外側固定安裝有污泥管道連接頭，所述污泥管道連接頭上設置有用于控制污泥流量的控制閥門。
優選的，所述混合筒與所述處理液儲罐之間安裝有彈性連接管件，所述彈性連接管件與所述處理液儲罐連接的一端為可伸縮的彈性部分，所述彈性連接管件上設置用用于控制處理液流量的控制閥門。
與相關技術相比較，本發明提供的環保型污水處理廠用污泥處理設備具有如下有益效果：本發明提供一種環保型污水處理廠用污泥處理設備，通過在離心滾筒外側設置有密封組件，主要用于對離心滾筒的外側進行密封，同時可實現自動對離心滾筒內部污泥的自動清理功能，在污泥脫水完成后，通過伸縮組件伸長，最終使得清理件可以在離心滾筒內部向外水平移動，進而將污泥向外流動至收集車內部，完成自動對污泥的清理，改變了人工手動清理操作，使得污泥清理操作更加方便、更加省力，也更加快速；而通過將外側密封蓋與清理件配合使用，實現在開啟外側密封蓋的同時，使得清理件完成對污泥的自動清理操作，進而實現一步操作到位，進一步縮短清理時間，從而提供工作效率。
（發明人：高鳴;畢軍;李冰;馬志盼;毛小柳;葛蘇蘇;張琳娜;殷井云;劉超）
