公布日：2022.09.02
申請日：2022.06.08
分類號：C02F9/04(2006.01)I
摘要
本發明提供一種錫鉛鋅多金屬硫化廢水處理設備，儲液箱的內部填充有絮凝劑，儲液箱呈倒置凹狀設置，儲液箱下端的兩側貫穿有孔洞，孔洞與凈水設備的內部貫通，沉淀池上端一側貫穿有進水口，廢水首先進入沉淀池的內部，淤泥沉淀至沉淀池的下端，電機通過電源線與電源電性連接，電機帶動攪拌支架呈高速旋轉，攪拌支架旋轉于凈水設備內部遠離沉淀池的一側，攪拌支架通過電機帶動旋轉，攪拌支架旋轉時產生離心力，離心力帶動套環向上旋轉移動，此時滑塊由于離心力滑動延伸至套環的內部，滑塊在滑動時，能夠減少貼合層與攪拌支架外壁的摩擦力，滑塊向上移動至儲液箱的上端，而凸條擊打至杠桿架的一端。
權利要求書

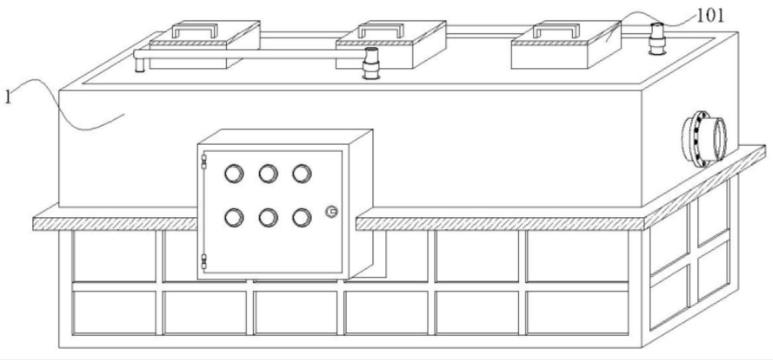

1.一種錫鉛鋅多金屬硫化廢水處理設備，其特征在于：包括凈水設備(1)，所述凈水設備(1)的上端安裝有儲液箱(101)，所述凈水設備(1)內部的一側安裝有沉淀池(102)，所述儲液箱(101)內部的下方安裝有電機(103)，所述電機(103)的下端旋轉連接有攪拌支架(104)，所述沉淀池(102)的一側設有可利用虹吸原理對淤泥內部污水再次過濾的過濾機構，且凈水設備(1)的另一側設有可利用離心力均勻填充絮凝劑的傳動機構；儲液箱(101)，儲液箱(101)的內部填充有絮凝劑，儲液箱(101)呈倒置凹狀設置，儲液箱(101)下端的兩側貫穿有孔洞，孔洞與凈水設備(1)的內部貫通；沉淀池(102)，沉淀池(102)上端一側貫穿有進水口，廢水首先進入沉淀池(102)的內部，淤泥沉淀至沉淀池(102)的下端；電機(103)和攪拌支架(104)，電機(103)通過電源線與電源電性連接，電機(103)帶動攪拌支架(104)呈高速旋轉，攪拌支架(104)旋轉于凈水設備(1)內部遠離沉淀池(102)的一側。
2.根據權利要求1所述的錫鉛鋅多金屬硫化廢水處理設備，其特征在于：所述過濾機構包括沉積箱(2)、進泥管(201)、過濾層(202)、水管(203)、滑動架(204)、圓盤(3)、轉軸(301)和刮板(302)，進泥管(201)貫穿于沉淀池(102)下端的一側，沉積箱(2)貫穿于進泥管(201)的另一端，過濾層(202)貫穿于沉積箱(2)的內部，水管(203)貫穿于沉積箱(2)下端的另一側，滑動架(204)滑動于水管(203)內部的下端，轉軸(301)鉸接于沉積箱(2)內部的上方，圓盤(3)擺動于轉軸(301)的一側，刮板(302)分布于圓盤(3)的外側。
3.根據權利要求2所述的錫鉛鋅多金屬硫化廢水處理設備，其特征在于：所述沉積箱(2)通過進泥管(201)與沉淀池(102)的下端貫通，沉積箱(2)呈凹狀設置，沉積箱(2)的下端位置處于地下；過濾層(202)，過濾層(202)的內部貫穿有多個孔徑為0.5-1cm孔洞，過濾層(202)與進泥管(201)呈垂直對應設置。
4.根據權利要求2所述的錫鉛鋅多金屬硫化廢水處理設備，其特征在于：所述水管(203)的上端貫穿至沉淀池(102)的上端，水管(203)的上端內壁安裝有單向閥，單向閥能夠避免沉淀池(102)內部污水進入水管(203)的內部，滑動架(204)的外側與水管(203)內壁滑動貼合。
5.根據權利要求2所述的錫鉛鋅多金屬硫化廢水處理設備，其特征在于：所述轉軸(301)與圓盤(3)的中心位置間隔1-3cm，圓盤(3)與過濾層(202)呈垂直對應設置，圓盤(3)于轉軸(301)的外側呈水平往復擺動；刮板(302)，刮板(302)擺動于圓盤(3)下方的外側，刮板(302)的下端與過濾層(202)的上端間隔1-2cm，刮板(302)整體呈三角分布。
6.根據權利要求1所述的錫鉛鋅多金屬硫化廢水處理設備，其特征在于：所述傳動機構包括套環(4)、凸條(401)、滑塊(402)、連桿(403)、鉸鏈(404)、推桿(405)、貼合層(406)、支架(5)、旋轉球體(501)、擺臂(502)、杠桿架(6)和密封塞(601)，套環(4)旋轉套接于攪拌支架(104)的外側，凸條(401)旋轉于套環(4)的一側，滑塊(402)滑動嵌套于套環(4)的內壁，連桿(403)滑動于滑塊(402)的內壁，鉸鏈(404)鉸接于連桿(403)的一端，貼合層(406)鑲嵌于連桿(403)的另一端，推桿(405)擺動于鉸鏈(404)的兩側，支架(5)滑動于滑塊(402)的一端，旋轉球體(501)擺動于支架(5)的兩端，擺臂(502)擺動于旋轉球體(501)的一端，杠桿架(6)鉸接于儲液箱(101)下端的兩側，密封塞(601)擺動于杠桿架(6)側面的上端。
7.根據權利要求6所述的錫鉛鋅多金屬硫化廢水處理設備，其特征在于：所述套環(4)的內部呈中空狀設置，套環(4)于攪拌支架(104)上方的外側呈垂直旋轉滑動，凸條(401)與杠桿架(6)的一側呈垂直對應；滑塊(402)，滑塊(402)呈凹狀設置，且貼合層(406)滑動貼合于滑塊(402)的一端，貼合層(406)與滑塊(402)組合，滑塊(402)整體呈密閉狀，滑塊(402)環繞分布于套環(4)的內部。
8.根據權利要求6所述的錫鉛鋅多金屬硫化廢水處理設備，其特征在于：所述推桿(405)貫穿并延伸至滑塊(402)的外側，推桿(405)與擺臂(502)的一端滑動貼合，鉸鏈(404)兩側的推桿(405)擺動方向相反，推桿(405)組合呈“W”狀；貼合層(406)，貼合層(406)為橡膠材質，貼合層(406)與連桿(403)組合呈“T”狀設置，貼合層(406)、鉸鏈(404)和推桿(405)配套設置，貼合層(406)的一側與攪拌支架(104)的外側活動貼合。
9.根據權利要求6所述的錫鉛鋅多金屬硫化廢水處理設備，其特征在于：所述支架(5)呈“Y”狀設置，支架(5)的兩端分別與旋轉球體(501)和擺臂(502)配套設置，支架(5)呈水平滑動，旋轉球體(501)鉸接于套環(4)的內部；擺臂(502)，擺臂(502)呈半圓弧狀設置，半圓弧角度為180°。
10.根據權利要求6所述的錫鉛鋅多金屬硫化廢水處理設備，其特征在于：所述杠桿架(6)呈水平排布，杠桿架(6)兩端重量不同，杠桿架(6)靠近密封塞(601)一端重量小于另一端重量，杠桿架(6)的一端與儲液箱(101)下端的孔洞呈垂直對應設置，且密封塞(601)滑動嵌套于孔洞的內部，密封塞(601)為橡膠材質。
發明內容
為解決上述技術問題，本發明提供一種錫鉛鋅多金屬硫化廢水處理設備，以解決上述背景技術中描述問題。
本發明一種錫鉛鋅多金屬硫化廢水處理設備的目的與功效，由以下具體技術手段達成：一種錫鉛鋅多金屬硫化廢水處理設備，包括凈水設備，所述凈水設備的上端安裝有儲液箱，所述凈水設備內部的一側安裝有沉淀池，所述儲液箱內部的下方安裝有電機，所述電機的下端旋轉連接有攪拌支架，所述沉淀池的一側設有可利用虹吸原理對淤泥內部污水再次過濾的過濾機構，且凈水設備的另一側設有可利用離心力均勻填充絮凝劑的傳動機構。
進一步的，所述儲液箱的內部填充有絮凝劑，儲液箱呈倒置凹狀設置，儲液箱下端的兩側貫穿有孔洞，孔洞與凈水設備的內部貫通，沉淀池上端一側貫穿有進水口，廢水首先進入沉淀池的內部，淤泥沉淀至沉淀池的下端，電機通過電源線與電源電性連接，電機帶動攪拌支架呈高速旋轉，攪拌支架旋轉于凈水設備內部遠離沉淀池的一側。
進一步的，所述過濾機構包括沉積箱、進泥管、過濾層、水管、滑動架、圓盤、轉軸和刮板，進泥管貫穿于沉淀池下端的一側，沉積箱貫穿于進泥管的另一端，過濾層貫穿于沉積箱的內部，水管貫穿于沉積箱下端的另一側，滑動架滑動于水管內部的下端，轉軸鉸接于沉積箱內部的上方，圓盤擺動于轉軸的一側，刮板分布于圓盤的外側。
進一步的，所述沉積箱通過進泥管與沉淀池的下端貫通，沉積箱呈凹狀設置，沉積箱的下端位置處于地下，沉積箱能夠?qū)τ倌噙M(jìn)行收集，過濾層的內部貫穿有多個孔徑為
0.5-1cm孔洞，過濾層與進泥管呈垂直對應設置，過濾層能夠?qū)τ倌鄡?nèi)部污水進行過濾。
進一步的，所述水管的上端貫穿至沉淀池的上端，水管的上端內壁安裝有單向閥，單向閥能夠避免沉淀池內部污水進入水管的內部，滑動架的外側與水管內壁滑動貼合，水管內部進入污水時，由于污水沖擊，滑動架由水管的內部延伸至沉淀池的內部。
進一步的，所述傳動機構包括套環、凸條、滑塊、連桿、鉸鏈、推桿、貼合層、支架、旋轉球體、擺臂、杠桿架和密封塞，套環旋轉套接于攪拌支架的外側，凸條旋轉于套環的一側，滑塊滑動嵌套于套環的內壁，連桿滑動于滑塊的內壁，鉸鏈鉸接于連桿的一端，貼合層鑲嵌于連桿的另一端，推桿擺動于鉸鏈的兩側，支架滑動于滑塊的一端，旋轉球體擺動于支架的兩端，擺臂擺動于旋轉球體的一端，杠桿架鉸接于儲液箱下端的兩側，密封塞擺動于杠桿架側面的上端。
進一步的，所述套環的內部呈中空狀設置，套環于攪拌支架上方的外側呈垂直旋轉滑動，凸條與杠桿架的一側呈垂直對應，套環向上滑動后，凸條擊打至杠桿架側面的下端，滑塊呈凹狀設置，且貼合層滑動貼合于滑塊的一端，貼合層與滑塊組合，滑塊整體呈密閉狀，滑塊環繞分布于套環的內部。
進一步的，所述推桿貫穿并延伸至滑塊的外側，推桿與擺臂的一端滑動貼合，鉸鏈兩側的推桿擺動方向相反，推桿組合呈“W”狀，貼合層為橡膠材質，貼合層與連桿組合呈“T”狀設置，貼合層、鉸鏈和推桿配套設置，貼合層的一側與攪拌支架的外側活動貼合。
進一步的，所述杠桿架呈水平排布，杠桿架兩端重量不同，杠桿架靠近密封塞一端重量小于另一端重量，杠桿架的一端與儲液箱下端的孔洞呈垂直對應設置，且密封塞滑動嵌套于孔洞的內部，密封塞為橡膠材質。
有益效果：
1.沉淀池內部下端的淤泥通過進泥管進入沉積箱的內部，淤泥掉落至過濾層的上端，由于淤泥的沖擊，刮板通過圓盤呈角度擺動，同時由于轉軸與圓盤的中心位置存在間隔，因此圓盤重心不穩，導致圓盤能夠帶動刮板呈水平往復擺動，利用刮板能夠?qū)^(guò)濾層上端淤泥進行清理，避免淤泥堵塞過濾層內部孔洞；
2.淤泥內部污水通過過濾層過濾進入沉積箱內部的下端，污水進入水管的內部，污水沖擊至滑動架的內部，滑動架在滑動過程中帶動水管內部空氣排出，進而水管通過虹吸原理將污水傳送至沉淀池的內部，從而使得過濾機構能夠?qū)τ倌鄡?nèi)部污水進行回收，并再次傳輸至沉淀池的內部，形成充分回收過濾；
3.攪拌支架通過電機帶動旋轉，攪拌支架旋轉時產生離心力，離心力帶動套環向上旋轉移動，此時滑塊由于離心力滑動延伸至套環的內部，滑塊在滑動時，能夠減少貼合層與攪拌支架外壁的摩擦力，滑塊向上移動至儲液箱的上端，而凸條擊打至杠桿架的一端，杠桿架的一側向上擺動，密封塞向下移動，進而儲液箱內部絮凝劑進入凈水設備的內部；
4.滑塊滑動時支架同步滑動，支架通過旋轉球體帶動擺臂擺動，擺臂擺動后同時擠壓至推桿和滑塊的一端，滑塊回位，此時貼合層與攪拌支架的外側貼合；
5.而推桿滑動延伸至滑塊的內部，此時由于推桿形狀設置，推桿通過鉸鏈帶動連桿向推桿的一端滑動，連桿滑動時拉伸至貼合層的一側，貼合層能夠呈彎曲變形，進而貼合層能夠?qū)嚢柚Ъ艿耐鈧?cè)形成吸附，此時套環處于短暫停滯；
6.由于杠桿架兩端重量不同，因此杠桿架較重的一端在向上后，快速向下移動，因此杠桿架另一端的密封塞再次進入儲液箱的內部，由于杠桿架一端的向下，凸條受到擠壓向下，套環同步向下，進而重復上述步驟，使得儲液箱能夠?qū)羲O(shè)備的內部形成自動定時添加絮凝劑。
（發明人：凌源;李森;劉立瑞;李冬華）
