公布日：2022.06.07
申請日：2022.03.23
分類號：B01D21/00(2006.01)I;B01D21/01(2006.01)I;B01D21/24(2006.01)I;B01D21/02(2006.01)I;C02F9/04(2006.01)I;B01D36/04(2006.01)I;
B01D35/16(2006.01)I;B01D33/03(2006.01)I;B01D33/64(2006.01)I;B01D33/80(2006.01)I;C02F1/28(2006.01)N;C02F1/52(2006.01)N
摘要
本發明公開了一種高效環保污水處理用沉淀池，包括殼體，所述殼體的上端設有沉淀槽，所述殼體的下端安裝有攪拌電機，所述攪拌電機的輸出軸末端延伸至沉淀槽內并固定連接有轉桿，所述轉桿的外壁沿其軸向設有多個攪拌桿，所述沉淀槽內的左右兩側內壁上均設有伸縮板，兩個所述伸縮板的伸縮端共同固定連接有濾網，所述濾網左右兩側與沉淀槽的左右兩側內壁均通過第三彈簧彈性連接。該沉淀池在使用時，通過濾網的晃動和對易包覆水的雜質的擠壓，加速濾網和易包覆水的雜質上污水的滴落，且通過氣流延緩絮凝劑下降的速度，提升絮凝劑的吸附效率，同時利用刺針將氣泡刺破，利用氣泡爆炸的沖擊力和攪拌相配合，進一步提升絮凝劑的吸附效果。
權利要求書

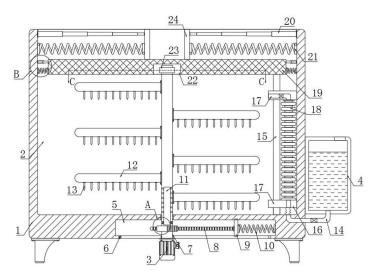

1.一種高效環保污水處理用沉淀池，包括殼體(1)，其特征在于：所述殼體(1)的上端設有沉淀槽(2)，所述殼體(1)的下端安裝有攪拌電機(3)，所述攪拌電機(3)的輸出軸末端延伸至沉淀槽(2)內并固定連接有轉桿(7)，所述轉桿(7)的外壁沿其軸向設有多個攪拌桿(12)，所述沉淀槽(2)內的左右兩側內壁上均設有伸縮板(27)，兩個所述伸縮板(27)的伸縮端共同固定連接有濾網(19)，所述濾網(19)左右兩側與沉淀槽(2)的左右兩側內壁均通過第三彈簧(28)彈性連接，所述濾網(19)的下端設有晃動槽(22)，所述轉桿(7)的上端延伸至晃動槽(22)內并固定連接有圓盤(23)，所述圓盤(23)的后側固定連接有抵塊(29)。
2.根據權利要求1所述的一種高效環保污水處理用沉淀池，其特征在于：所述沉淀槽(2)內設有定量添加機構，所述定量添加機構包括設置在沉淀槽(2)內的導向桿(15)，所述沉淀槽(2)的右側內壁上設有安裝塊，所述導向桿(15)貫穿安裝塊，所述導向桿(15)的下端與沉淀槽(2)的內底部固定連接，所述導向桿(15)上套設有浮板(16)，所述浮板(16)與導向桿(15)滑動連接，所述浮板(16)的下端設有折疊氣囊(18)，所述折疊氣囊(18)遠離浮板(16)的一端與安裝塊的下端固定連接。
3.根據權利要求2所述的一種高效環保污水處理用沉淀池，其特征在于：所述殼體(1)的右側設有儲液盒(4)，所述儲液盒(4)內填充有絮凝劑，所述折疊氣囊(18)與儲液盒(4)的內底部通過進液管(14)連通，所述折疊氣囊(18)與沉淀槽(2)內空間通過出液管(17)連通，所述進液管(14)和出液管(17)通過單向閥連通。
4.根據權利要求1所述的一種高效環保污水處理用沉淀池，其特征在于：所述殼體(1)內設有橫腔(5)，所述橫腔(5)位于沉淀槽(2)的下方，所述轉桿(7)貫穿橫腔(5)，所述橫腔(5)內設有活塞(9)，所述活塞(9)的右側與橫腔(5)的右側內壁通過第一彈簧(10)連通，所述轉桿(7)位于橫腔(5)內的部分外壁上固定連接有不完全齒輪(26)，所述活塞(9)的左側固定連接有與不完全齒輪(26)相配合的齒條(8)。
5.根據權利要求4所述的一種高效環保污水處理用沉淀池，其特征在于：所述橫腔(5)的左側空間與外界通過進氣管(6)連通，所述轉桿(7)內設有豎腔(11)，所述豎腔(11)與沉淀槽(2)通過多個通氣管連通，所述豎腔(11)與橫腔(5)的左側空間通過兩個出氣管(25)連通，所述進氣管(6)和兩個出氣管(25)上均設有單向閥。
6.根據權利要求4所述的一種高效環保污水處理用沉淀池，其特征在于：所述沉淀槽(2)的左右兩側內壁上均設有伸縮桿(20)，兩個所述伸縮桿(20)的伸縮端均固定連接有擠壓板(24)，兩個所述擠壓板(24)的相背側分別與沉淀槽(2)的左右兩側內壁通過第二彈簧(21)彈性連接。
7.根據權利要求1所述的一種高效環保污水處理用沉淀池，其特征在于：每個所述攪拌桿(12)的下端均設有多個刺針(13)。
8.根據權利要求6所述的一種高效環保污水處理用沉淀池，其特征在于：所述活塞(9)具有導電性，所述橫腔(5)的內頂部和內底部均設有導電片，位于上方的所述導電片、活塞(9)、位于下方的導電片和兩個第二彈簧(21)依次通過導線電性連接。
發明內容
本發明的目的是為了解決現有技術中存在的缺點，而提出的一種高效環保污水處理用沉淀池，該沉淀池在使用時，通過濾網的晃動和對易包覆水的雜質的擠壓，加速濾網和易包覆水的雜質上污水的滴落，且通過氣流延緩絮凝劑下降的速度，提升絮凝劑的吸附效率，同時利用刺針將氣泡刺破，利用氣泡爆炸的沖擊力和攪拌相配合，進一步提升絮凝劑的吸附效果。
為了實現上述目的，本發明采用了如下技術方案：
一種高效環保污水處理用沉淀池，包括殼體，所述殼體的上端設有沉淀槽，所述殼體的下端安裝有攪拌電機，所述攪拌電機的輸出軸末端延伸至沉淀槽內并固定連接有轉桿，所述轉桿的外壁沿其軸向設有多個攪拌桿，所述沉淀槽內的左右兩側內壁上均設有伸縮板，兩個所述伸縮板的伸縮端共同固定連接有濾網，所述濾網左右兩側與沉淀槽的左右兩側內壁均通過第三彈簧彈性連接，所述濾網的下端設有晃動槽，所述轉桿的上端延伸至晃動槽內并固定連接有圓盤，所述圓盤的后側固定連接有抵塊。
優選地，所述沉淀槽內設有定量添加機構，所述定量添加機構包括設置在沉淀槽內的導向桿，所述沉淀槽的右側內壁上設有安裝塊，所述導向桿貫穿安裝塊，所述導向桿的下端與沉淀槽的內底部固定連接，所述導向桿上套設有浮板，所述浮板與導向桿滑動連接，所述浮板的下端設有折疊氣囊，所述折疊氣囊遠離浮板的一端與安裝塊的下端固定連接，所述殼體的右側設有儲液盒，所述儲液盒內填充有絮凝劑，所述折疊氣囊與儲液盒的內底部通過進液管連通，所述折疊氣囊與沉淀槽內空間通過出液管連通，所述進液管和出液管通過單向閥連通。
優選地，所述殼體內設有橫腔，所述橫腔位于沉淀槽的下方，所述轉桿貫穿橫腔，所述橫腔內設有活塞，所述活塞的右側與橫腔的右側內壁通過第一彈簧連通，所述轉桿位于橫腔內的部分外壁上固定連接有不完全齒輪，所述活塞的左側固定連接有與不完全齒輪相配合的齒條。
優選地，所述橫腔的左側空間與外界通過進氣管連通，所述轉桿內設有豎腔，所述豎腔與沉淀槽通過多個通氣管連通，所述豎腔與橫腔的左側空間通過兩個出氣管連通，所述進氣管和兩個出氣管上均設有單向閥。
優選地，所述沉淀槽的左右兩側內壁上均設有伸縮桿，兩個所述伸縮桿的伸縮端均固定連接有擠壓板，兩個所述擠壓板的相背側分別與沉淀槽的左右兩側內壁通過第二彈簧彈性連接，所述活塞具有導電性，所述橫腔的內頂部和內底部均設有導電片。
優選地，每個所述攪拌桿的下端均設有多個刺針。
本發明具有以下有益效果：
1、與現有技術相比，通過轉桿的轉動帶動圓盤和抵塊轉動，從而抵動晃動槽的左右兩側內壁，使得濾網不斷的左右晃動，從而通過晃動使得濾網上粘附的水滴能夠快速的滴落，使得污水能夠更加快速的完全落入至沉淀槽內；
2、與現有技術相比，通過活塞的左右移動從而產生氣體進入至污水中，在污水中形成氣泡使得絮凝劑的下移速度減慢，使得絮凝劑能夠吸附更多的雜質，從而提升絮凝劑的絮凝效果；
3、與現有技術相比，通過活塞的左右移動，不斷的與兩個導電片接觸或者脫離，從而使得兩個擠壓板不斷的相對或者相背移動，對易包覆水的雜質進行擠壓，將易包覆水的雜質中水分?jǐn)D出，減少水資源的浪費。
（發明人：李思序;孟翠茹;張娜;齊婧;張佳;阿云嘎;姚紅銳;溫俊杰）
