公布日：2022.11.01
申請日：2022.07.29
分類號：C02F9/14(2006.01)I;C02F3/28(2006.01)I;C02F1/74(2006.01)I;C02F101/20(2006.01)N;C02F101/10(2006.01)N;C02F103/18(2006.01)N
摘要
本發明公開了一種脫硫廢水生物軟化及單質硫回收的系統及方法，前置反應澄清器的出水口和污泥厭氧發酵裝置的出水口匯集與厭氧生物反應器底部側面的進水口相連通，所述厭氧生物反應器內自下到上依次設置有布水系統及三相分離器，其中，布水系統與所述進水口相連通，三相分離器的出水口與硫化物微氧化裝置的入口相連通，硫化物微氧化裝置的出水口與深度處理系統相連通。還包括三相分離器的出水口與前置反應澄清器的上部相連通，硫化物微氧化裝置的上部排氣口與前置反應澄清器的液面下部相連通，厭氧生物反應器側面的排泥管與厭氧發酵裝置上部相連通，該系統及方法能夠?qū)崿F(xiàn)脫硫廢水的軟化、重金屬去除及單質硫的回收。
權利要求書

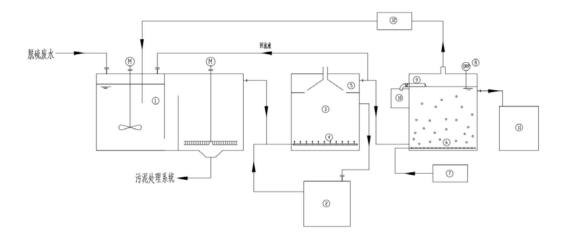

1.一種脫硫廢水生物軟化及單質硫回收的系統及方法，其特征在于，包括前置反應澄清器(1)、污泥厭氧發酵裝置(2)、厭氧生物反應器(3)、硫化物微氧化裝置(6)、單質硫回收裝置(10)及深度處理系統(11)；前置反應澄清器(1)的出水口及污泥厭氧發酵裝置(2)的出水口與厭氧生物反應器(3)底部側面的進水口相連通，所述厭氧生物反應器內自下到上依次設置有布水系統(4)及三相分離器(5)，其中，布水系統(4)與厭氧生物反應器(3)底部側面的進水口相連通，三相分離器(5)的出水口與硫化物微氧化裝置(6)的入口相連通，硫化物氧化裝置的出水口與深度處理系統(11)相連通，三相分離器(5)的出水口與前置反應澄清器(1)的上部相連通，硫化物微氧化裝置(6)的上部排氣口與前置反應澄清器(1)的液面下部相連通，硫化物微氧化裝置(6)的側面與單質硫回收裝置(10)相連通，厭氧生物反應器(3)側面的排泥管與污泥厭氧發酵裝置(2)上部相連通。
2.根據權利要求1所述的脫硫廢水生物軟化及單質硫回收的系統及方法，其特征在于，還包括曝氣風機(7)，其中，曝氣風機(7)的出口與硫化物微氧化裝置(6)相連通。
3.根據權利要求1所述的脫硫廢水生物軟化及單質硫回收的系統及方法，其特征在于，還包括風機(12)，其中，硫化物微氧化裝置(6)的頂部出口經風機(12)與前置反應澄清器(1)相連通。
4.一種脫硫廢水生物軟化及單質硫回收的系統及方法，其特征在于，包括以下步驟：1)脫硫廢水與厭氧生物反應器回流液進入前置反應澄清器(1)進行緩沖稀釋、沉淀反應及排泥，回流液中的溶解態S2-和硫化物微氧化裝置產生的H2S氣體進入廢水中產生的S2-與脫硫廢水中的重金屬反應生成硫化物沉淀，實現重金屬的高效去除；2)經處理后的廢水與污泥厭氧發酵裝置(2)產生的污泥發酵液混合進入?yún)捬跎锓磻?yīng)器(3)，在厭氧條件下，硫酸鹽還原菌利用污泥發酵液中的有機物作為細胞合成的碳源及電子供體，將脫硫廢水中的硫酸鹽還原為硫化物，實現硫酸根離子去除；排泥進入污泥厭氧發酵裝置(2)繼續發酵回用；3)處理后的廢水進入硫化物微氧化裝置(6)，在微曝氣的條件下，將硫化物氧化為硫單質，產生的泡沫硫單質通過機械刮板裝置(9)刮出，進入單質硫回收裝置(10)，出水進入深度處理系統(11)處理，產生的H2S氣體通過風機(12)進入前置反應澄清器(1)液面以下。
5.根據權利要求4所述的脫硫廢水生物軟化及單質硫回收的系統及方法，其特征在于，前置反應澄清器的pH控制在8。
6.根據權利要求4所述的脫硫廢水生物軟化及單質硫回收的系統及方法，其特征在于，厭氧生物反應器的反應溫度為30-40℃，控制pH值為7-8，控制碳硫比ρ(COD)/ρ(SO42-)為2-3。
7.根據權利要求4所述的脫硫廢水生物軟化及單質硫回收的系統及方法，其特征在于，硫化物微氧化裝置中控制氧化還原電位為S1mV＜ORP＜S2mV。
發明內容
本發明的目的在于克服上述現有技術的缺點，提供了一種脫硫廢水生物軟化及單質硫回收的系統及方法，該系統具有處理效率高、處理成本低、不易造成二次污染的優點，能夠同時去除脫硫廢水中的重金屬離子和硫酸根離子，同時通過微氧化法實現單質硫的資源回收，實現了脫硫廢水和污泥的協同處理，達到以廢治廢的目的。
為達到上述目的，本發明所述的一種脫硫廢水生物軟化及單質硫回收的系統及方法包括前置反應澄清器、污泥厭氧發酵裝置、厭氧生物反應器、硫化物微氧化裝置、單質硫回收裝置、深度處理系統。
前置反應澄清器的出水口和污泥厭氧發酵裝置的出水口匯集與厭氧生物反應器底部側面的進水口相連通，所述厭氧生物反應器內自下到上依次設置有布水系統及三相分離器，其中，布水系統與所述進水口相連通，三相分離器的出水口與硫化物微氧化裝置的入口相連通，硫化物微氧化裝置的出水口與深度處理系統相連通。
前置反應澄清器的出水口和污泥厭氧發酵裝置的出水口匯集與厭氧生物反應器底部側面的進水口相連通。
三相分離器的出水口與硫化物微氧化裝置的入口相連通。
硫化物微氧化裝置的出水口與深度處理系統相連通。
還包括三相分離器的出水口與前置反應澄清器的上部相連通，硫化物微氧化裝置的上部排氣口與前置反應澄清器的液面下部相連通，硫化物微氧化裝置側面與單質硫回收裝置相連通，厭氧生物反應器側面的排泥管與污泥厭氧發酵裝置上部相連通。
本發明所述的一種脫硫廢水生物軟化及單質硫回收的系統及方法包括以下步驟：
1)脫硫廢水與厭氧生物反應器回流液進入前置反應澄清器進行緩沖稀釋、沉淀反應、排泥，回流液中的溶解態S2-和硫化物氧化裝置產生的H2S氣體進入廢水中產生的S2-與脫硫廢水中的重金屬反應生成溶度積較小的硫化物沉淀，實現重金屬的高效去除；
2)經處理后的廢水與污泥厭氧發酵裝置產生的污泥發酵液混合進入?yún)捬跎锓磻?yīng)器，在厭氧條件下，硫酸鹽還原菌(SRB)利用污泥發酵液中的有機物作為細胞合成的碳源及電子供體，將脫硫廢水中的硫酸鹽還原為硫化物，實現硫酸根離子去除；
3)處理后的廢水進入硫化物微氧化裝置，在微曝氣的條件下，將硫化物氧化為硫單質，產生的泡沫硫單質通過機械刮板裝置及時有效地刮出，進入單質硫回收裝置；出水進入深度處理系統。
前置反應澄清器控制pH值為8左右。
厭氧生物反應器的反應溫度為30-40℃，控制pH值為7-8，控制碳硫比ρ(COD)/ρ(SO42-)為2-3。
硫化物微氧化裝置中控制氧化還原電位為S1mV＜ORP＜S2mV。
本發明具有以下有益效果：
本發明所述的脫硫廢水生物軟化及單質硫回收的系統及方法在具體操作時，通過回流厭氧反應器出水至前置反應澄清器，回流液中S2-與脫硫廢水中的重金屬離子反應形成硫化物沉淀，實現了重金屬離子的去除；通過硫酸鹽還原菌以厭氧污泥發酵液中的有機物作為細胞合成的碳源和電子供體，將SO42-還原為硫化物，實現脫硫廢水中硫酸鹽生物還原，同時通過微氧化法回收單質硫，具有處理效率高、處理成本低、無需加藥、不易造成二次污染等優點，同時實現脫硫廢水與污泥的協同處理，達到以廢治廢的目的，具有良好的經濟、社會和環境效益，對火電廠脫硫廢水達標排放、零排放處理具有重要意義，推廣應用前景廣闊。
（發明人：郭娉;劉亞鵬;張明寬;毛進;王璟;田姿;強雪妮;李亞娟）
