公布日：2022.04.15
申請日：2022.02.15
分類號：B01D29/03(2006.01)I;B01D29/58(2006.01)I;C02F11/122(2019.01)I
摘要
本發明公開了一種污水處理用污泥壓濾機，包括底板，所述底板上端固定連接有安裝腔，所述安裝腔內兩側分別固定連接有豎板，所述安裝腔內安裝有過濾部件，所述過濾部件包括第二濾網、轉軸、壓板，所述第二濾網固定連接在兩個所述豎板之間，所述轉軸呈豎直貫穿所述安裝腔上側壁，所述轉軸下端開設有絲紋，所述壓板螺紋連接在所述轉軸上，且所述壓板兩側分別與所述豎板滑動連接，本發明通過伸縮腔因氣體增多而變長并推動推板在第二濾網上滑動，從而推動第二濾上的污泥向左移動，并推動擋板發生傾斜，不再對位于左側豎板上的通槽進行封閉，從而污泥流經過通槽流向固定板上，并通過固定板流出出料口達到自動排污的作用。
權利要求書

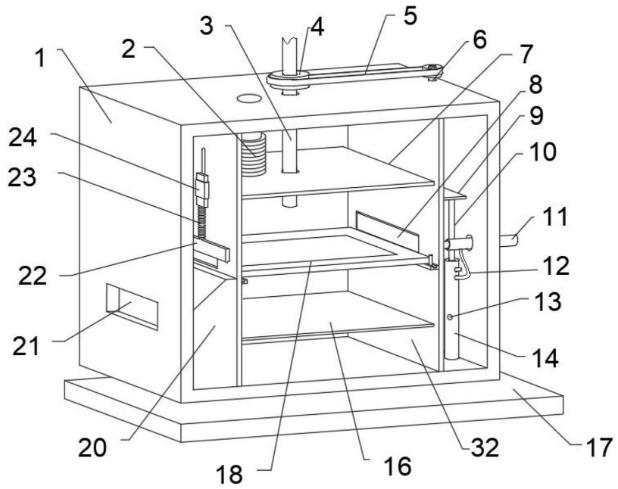

1.一種污水處理用污泥壓濾機，包括底板(17)，其特征在于，所述底板(17)上端固定連接有安裝腔(1)，所述安裝腔(1)內兩側分別固定連接有豎板(32)；所述安裝腔(1)內安裝有過濾部件，所述過濾部件包括第二濾網(18)、轉軸(3)、壓板(7)，所述第二濾網(18)固定連接在兩個所述豎板(32)之間，所述轉軸(3)呈豎直貫穿所述安裝腔(1)上側壁，所述轉軸(3)下端開設有絲紋，所述壓板(7)螺紋連接在所述轉軸(3)上，且所述壓板(7)兩側分別與所述豎板(32)滑動連接，所述過濾部件用于對污泥擠壓過濾；其中一個所述豎板(32)與所述安裝腔(1)內側壁之間安裝有清理部件，所述清理部件包括推板(8)、伸縮腔(11)，所述推板(8)滑動連接在位于右側所述豎板(32)內，兩個所述伸縮腔(11)均固定連接在所述推板(8)與所述安裝腔(1)側壁之間，所述清理部件用于對所述第二濾網(18)上表面污泥的清理；兩個所述伸縮腔(11)下端設有氣壓部件，所述氣壓部件包括連接桿(10)、套筒(14)、密封塞(26)、排氣管(27)、斜塊(15)、活塞(28)、第一彈簧(19)，兩個所述套筒(14)均固定連接在位于右側所述豎板(32)與所述安裝腔(1)內側壁之間，兩個所述連接桿(10)下端分別滑動連接在所述套筒(14)內，所述密封塞(26)滑動連接在所述套筒(14)內，所述排氣管(27)固定連接在所述密封塞(26)內，所述活塞(28)滑動連接在所述排氣管(27)下端，所述第一彈簧(19)固定連接在所述活塞(28)與所述排氣管(27)內側壁之間，所述斜塊(15)固定連接在所述活塞(28)背離所述第一彈簧(19)的一面，所述密封塞(26)上端固定連接在所述連接桿(10)上，所述氣壓部件用于對所述清理部件提供動力。
2.根據權利要求1所述的一種污水處理用污泥壓濾機，其特征在于,所述過濾部件還包括波紋管(2)，所述波紋管(2)固定連通在所述安裝腔(1)上側壁與所述壓板(7)之間。
3.根據權利要求1所述的一種污水處理用污泥壓濾機，其特征在于，所述清理部件還包括第三彈簧(31)，所述第三彈簧(31)固定連接在所述推板(8)與所述安裝腔(1)內側壁之間，位于左側所述豎板(32)上開設有用于排污泥的通槽。
4.根據權利要求1所述的一種污水處理用污泥壓濾機，其特征在于，所述氣壓部件還包括單向閥(25)、輸氣管(12)，兩個所述輸氣管(12)固定連通在所述套筒(14)上端與所述伸縮腔(11)之間，兩個所述單向閥(25)分別固定連接在所述套筒(14)上端。
5.根據權利要求1所述的一種污水處理用污泥壓濾機，其特征在于，位于左側所述豎板(32)上來設有滑槽，所述壓板(7)通過支桿(29)固定連接有滑塊(30)，所述支桿(29)滑動連接在所述滑槽內，所述豎板(32)上固定連接有滑腔(24)，所述滑塊(30)滑動連接在所述滑腔(24)內。
6.根據權利要求5所述的一種污水處理用污泥壓濾機，其特征在于，位于左側所述豎板(32)上滑動連接有用于阻擋污泥的擋板(22)，所述擋板(22)通過所述第二彈簧(23)固定連接在所述滑塊(30)底端。
7.根據權利要求1所述的一種污水處理用污泥壓濾機，其特征在于，位于左側所述豎板(32)與所述安裝腔(1)內側壁之間固定連接有固定板(20)，所述固定板(20)呈直角梯形設置，所述安裝腔(1)側壁上開設有出料口(21)。
8.根據權利要求1所述的一種污水處理用污泥壓濾機，其特征在于，所述安裝腔(1)上側壁轉動連接有絲桿(6)，所述絲桿(6)與所述轉軸(3)上端均固定連接有轉輪(4)，兩個所述轉輪(4)之間套接有傳動帶(5)。
9.根據權利要求8所述的一種污水處理用污泥壓濾機，其特征在于，所述絲桿(6)遠離所述轉輪(4)的一端固定連接有橫板(9)，所述橫板(9)滑動連接在位于右側所述豎板(32)與所述安裝腔(1)內側壁之間，所述橫板(9)固定連接在所述連接桿(10)上端。
發明內容
本發明的目的是為了解決現有技術中以下缺點，現有污泥壓濾機在使用時因內部不具有對過濾后的污泥自動排放功能，導致在使用時，濾網上污泥因不能及時排放，容易發生堆積，而使得污水處理效率較低，而提出的一種污水處理用污泥壓濾機。
為了實現上述目的，本發明采用了如下技術方案：
一種污水處理用污泥壓濾機，包括底板，所述底板上端固定連接有安裝腔，所述安裝腔內兩側分別固定連接有豎板；
所述安裝腔內安裝有過濾部件，所述過濾部件包括第二濾網、轉軸、壓板，所述第二濾網固定連接在兩個所述豎板之間，所述轉軸呈豎直貫穿所述安裝腔上側壁，所述轉軸下端開設有絲紋，所述壓板螺紋連接在所述轉軸上，且所述壓板兩側分別與所述豎板滑動連接，所述過濾部件用于對污泥擠壓過濾；
其中一個所述豎板與所述安裝腔內側壁之間安裝有清理部件，所述清理部件包括推板、伸縮腔，所述推板滑動連接在位于右側所述豎板內，兩個所述伸縮腔均固定連接在所述推板與所述安裝腔側壁之間，所述清理部件用于對所述第二濾網上表面污泥的清理；
兩個所述伸縮腔下端設有氣壓部件，所述氣壓部件包括連接桿、套筒、密封塞、排氣管、斜塊、活塞、第一彈簧，兩個所述套筒均固定連接在位于右側所述豎板與所述安裝腔內側壁之間，兩個所述連接桿下端分別滑動連接在所述套筒內，所述密封塞滑動連接在所述套筒內，所述排氣管固定連接在所述密封塞內，所述活塞滑動連接在所述排氣管下端，所述第一彈簧固定連接在所述活塞與所述排氣管內側壁之間，所述斜塊固定連接在所述活塞背離所述第一彈簧的一面，所述密封塞上端固定連接在所述連接桿上，所述氣壓部件用于對所述清理部件提供動力。
優選的，所述過濾部件還包括波紋管，所述波紋管固定連通在所述安裝腔上側壁與所述壓板之間。
優選的，所述清理部件還包括第三彈簧，所述第三彈簧固定連接在所述推板與所述安裝腔內側壁之間，位于左側所述豎板上開設有用于排污泥的通槽。
優選的，所述氣壓部件還包括單向閥、輸氣管，兩個所述輸氣管固定連通在所述套筒上端與所述伸縮腔之間，兩個所述單向閥分別固定連接在所述套筒上端。
優選的，位于左側所述豎板上來設有滑槽，所述壓板通過支桿固定連接有滑塊，所述支桿滑動連接在所述滑槽內，所述豎板上固定連接有滑腔，所述滑塊滑動連接在所述滑腔內。
優選的，位于左側所述豎板上滑動連接有用于阻擋污泥的擋板，所述擋板通過所述第二彈簧固定連接在所述滑塊底端。
優選的，位于左側所述豎板與所述安裝腔內側壁之間固定連接有固定板，所述固定板呈直角梯形設置，所述安裝腔側壁上開設有出料口。
優選的，所述安裝腔上側壁轉動連接有絲桿，所述絲桿與所述轉軸上端均固定連接有轉輪，兩個所述轉輪之間套接有傳動帶。
優選的，所述絲桿遠離所述轉輪的一端固定連接有橫板，所述橫板滑動連接在位于右側所述豎板與所述安裝腔內側壁之間，所述橫板固定連接在所述連接桿上端。
與現有技術相比，本發明的有益效果是：
1、將外界污水通過波紋管流向兩個豎板之間的第二濾網上，轉軸上端連接外部伺服電機，在伺服電機驅動下帶動轉軸旋轉，并推動壓板向下移動并對第二濾網上端的污泥進行擠壓，過濾后的污水經過第二濾網流向為安裝腔下側的第一濾網上，進行對污水的沉淀以及再一次的過濾。
2、通過絲桿的反向旋轉，能夠帶動橫板以及通過橫板拉動連接桿和密封塞向上移動，密封塞在套筒內向上移動時能夠將套筒內部的氣體擠壓，并經過輸氣管輸入到伸縮腔內，伸縮腔因氣體增多而變長并推動推板在第二濾網上滑動，從而推動第二濾上的污泥向左移動，并推動擋板發生傾斜，不再對位于左側豎板上的通槽進行封閉，從而污泥流經過通槽流向固定板上，并通過固定板流出出料口達到自動排污的作用。
（發明人：黃益波）
