公布日：2022.11.11

申請日：2022.07.20

分類號：C02F9/10(2006.01)I;C02F1/52(2006.01)N;C02F1/04(2006.01)N;C02F1/461(2006.01)N;C02F1/66(2006.01)N;C02F1/72(2006.01)N;

C02F1/78(2006.01)N;C02F1/28(2006.01)N;C02F101/16(2006.01)N;C02F101/30(2006.01)N;C02F101/38(2006.01)N;C02F103/36(2006.01)N

摘要

本發明公開了一種三氯蔗糖萃取廢水深度處理及脫鹽的方法，涉及到化工廢水處理技術領域，所述三氯蔗糖萃取廢水深度處理及脫鹽的方法使用三氯蔗糖萃取廢水深度處理及脫鹽的設備實現，所述三氯蔗糖萃取廢水深度處理及脫鹽的設備包括電解罐，所述電解罐內腔以及電解罐頂部共同設置有驅動機構，所述驅動機構中空心旋轉軸順時針旋轉時無法帶動驅動機構中往復絲桿同步旋轉。本發明可以極為便捷的對活性炭及鐵屑進行回收以及清洗，同時在清洗時通過腔體分隔的方式避免清洗用水殘留而影響后續塔釜廢水的處理，另外還可以減少清洗用水的使用量，節約人力，降低回收成本的同時，具有極高的回收效率，進而避免回收問題而影響廢水整體處理效率。

權利要求書

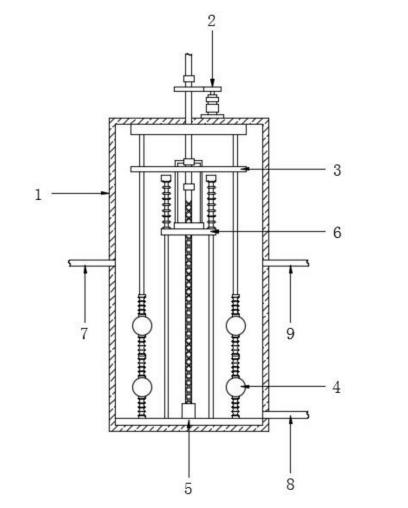

1.一種三氯蔗糖萃取廢水深度處理及脫鹽的方法，其特征在于：所述三氯蔗糖萃取廢水深度處理及脫鹽的方法使用三氯蔗糖萃取廢水深度處理及脫鹽的設備實現，所述三氯蔗糖萃取廢水深度處理及脫鹽的設備包括電解罐（1），所述電解罐（1）內腔以及電解罐（1）頂部共同設置有驅動機構（2），所述驅動機構（2）中空心旋轉軸（21）順時針旋轉時無法帶動驅動機構（2）中往復絲桿（25）同步旋轉，所述驅動機構（2）中空心旋轉軸（21）逆時針旋轉時帶動驅動機構（2）中往復絲桿（25）同步旋轉，所述驅動機構（2）上傳動連接有攪拌機構（3），所述攪拌機構（3）上設置有多個活性炭及鐵屑容納機構（4），所述電解罐（1）內腔底部設置有阻隔抬升機構（5），所述阻隔抬升機構（5）中外升降板（53）上升時對活性炭及鐵屑容納機構（4）進行壓縮，所述阻隔抬升機構（5）上設置有觸發式給水機構（6），所述觸發式給水機構（6）中觸發板（61）帶動觸發式給水機構（6）中密封套環（66）同步升降，所述電解罐（1）左側中部固定貫穿設置有塔釜廢水輸入管（7）以及電解罐（1）右側底部固定貫穿設置有電解廢水輸出管（8），所述電解罐（1）右側中部固定貫穿設置有清洗水輸出管（9）；所述驅動機構（2）包括空心旋轉軸（21）、第一齒輪（22）、驅動電機（23）、第二齒輪（24）和往復絲桿（25）；所述空心旋轉軸（21）通過軸承轉動嵌套設置于電解罐（1）頂部，所述第一齒輪（22）固定套接設置于空心旋轉軸（21）外側頂部，所述驅動電機（23）固定設置于電解罐（1）頂部右側，所述第二齒輪（24）與驅動電機（23）傳動連接，且與第一齒輪（22）嚙合，所述往復絲桿（25）頂端通過超越離合器與空心旋轉軸（21）底端連接；所述攪拌機構（3）包括旋轉盤（31）、攪拌桿（32）、第三齒輪（33）和齒輪環（34）；所述旋轉盤（31）固定套接設置于空心旋轉軸（21）外側，所述攪拌桿（32）與第三齒輪（33）均設置有兩個，兩個所述攪拌桿（32）分別通過軸承轉動貫穿設置于旋轉盤（31）頂部兩側，兩個所述齒輪環（34）分別固定設置于兩個第三齒輪（33）頂端，所述齒輪環（34）套接設置于兩個第三齒輪（33）外側并與兩個第三齒輪（33）嚙合，所述齒輪環（34）固定設置于電解罐（1）內腔頂部；所述活性炭及鐵屑容納機構（4）包括滑動套管（41）、球形容納網罩（42）、第一彈簧（43）和滑動套環（44）；所述滑動套管（41）滑動套接設置于攪拌桿（32）外側，所述滑動套管（41）固定套接設置于滑動套管（41）外側，所述球形容納網罩（42）內部填充有活性炭及鐵屑，所述第一彈簧（43）與滑動套環（44）均設置有兩個，所述第一彈簧（43）與滑動套環（44）均套接設置于攪拌桿（32）外側，所述第一彈簧（43）一端與滑動套管（41）固定連接以及另一端與相鄰的滑動套環（44）固定連接；所述阻隔抬升機構（5）包括螺紋套管（51）、內升降板（52）、外升降板（53）和導向桿（54）；所述螺紋套管（51）套接設置于往復絲桿（25）外側底部并與往復絲桿（25）螺紋連接，所述內升降板（52）固定套接設置于螺紋套管（51）外側底部，所述外升降板（53）通過軸承轉動套接設置于內升降板（52）外側，所述導向桿（54）設置有兩個，兩個所述導向桿（54）分別滑動貫穿設置于內升降板（52）頂部兩側，所述導向桿（54）底端與電解罐（1）內壁固定連接；所述觸發式給水機構（6）包括觸發板（61）、第二彈簧（62）、限位塊（63）、環形旋轉塊（64）、L形桿（65）、密封套環（66）、進水通孔（67）和清洗水輸入管（68）；所述觸發板（61）滑動套接設置于兩個導向桿（54）外側，所述第二彈簧（62）與限位塊（63）均設置有兩個，兩個所述第二彈簧（62）分別套接設置于兩個導向桿（54）外側，兩個所述限位塊（63）分別固定設置于兩個導向桿（54）頂端，所述第二彈簧（62）一端與觸發板（61）固定連接以及另一端與限位塊（63）固定連接，所述環形旋轉塊（64）通過軸承轉動嵌套設置于觸發板（61）頂部，所述L形桿（65）設置有兩個，兩個所述L形桿（65）分別固定設置于環形旋轉塊（64）頂部兩側，所述密封套環（66）滑動套接設置于空心旋轉軸（21）外側，且與兩個L形桿（65）固定連接，所述進水通孔（67）貫穿設置于空心旋轉軸（21）上，所述清洗水輸入管（68）通過旋轉接頭與空心旋轉軸（21）頂端連接；所述三氯蔗糖萃取廢水深度處理及脫鹽的方法具體包括以下步驟：S1、將三氯蔗糖萃取廢水采用混凝處理得到上層清液，對上層清液進行離子色譜外標法分析，得到廢水中陰離子種類及含量，根據分析結果，添加定量強堿性物質進行精餾處理去除廢水中的氨氮以達到氨氮的排放標準，同時得到二甲胺與氨的水溶液以及塔釜廢水，對塔釜廢水酸堿度進行調節；S2、將酸堿度調節后的塔釜廢水通過塔釜廢水輸入管（7）輸入到電解罐（1）內部，液面高度低于塔釜廢水輸入管（7）出口與清洗水輸出管（9）入口高度，塔釜廢水穿過球形容納網罩（42）上的孔洞與球形容納網罩（42）內部的活性炭及鐵屑發生接觸，啟動電解罐（1）內部的微電解組件，同時啟動驅動電機（23），使得驅動電機（23）通過第一齒輪（22）與第二齒輪（24）帶動空心旋轉軸（21）順時針旋轉，此時空心旋轉軸（21）通過旋轉盤（31）帶動兩個攪拌桿（32）以空心旋轉軸（21）為軸心進行公轉，攪拌桿（32）公轉時帶動多個活性炭及鐵屑容納機構（4）同步公轉，進而對塔釜廢水進行攪拌，同時使球形容納網罩（42）內部的活性炭及鐵屑更有效的與塔釜廢水進行接觸；S3、塔釜廢水微電解完畢后，通過電解廢水輸出管（8）將廢水輸出，并Fenton法處理，進一步降解廢水中難降解的有機物，F(xiàn)enton法處理完成后，對廢水進行臭氧氧化處理，最后將經臭氧氧化處理后的廢水進行蒸發濃縮處理，得到較為干凈的鹽以及淡水；S4、在將電解罐（1）內部的廢水排出后，使驅動電機（23）通過第一齒輪（22）與第二齒輪（24）帶動空心旋轉軸（21）逆時針旋轉，往復絲桿（25）在空心旋轉軸（21）的帶動下同步旋轉，此時螺紋套管（51）帶動內升降板（52）與外升降板（53）沿往復絲桿（25）上升，外升降板（53）上升時對攪拌桿（32）外側的多個活性炭及鐵屑容納機構（4）向上推動；S5、內升降板（52）與外升降板（53）上升高度達到第一閾值時，此時內升降板（52）與外升降板（53）的高度大于清洗水輸出管（9）入口高度，內升降板（52）開始對觸發板（61）進行推動，觸發板（61）則通過環形旋轉塊（64）與L形桿（65）帶動密封套環（66）上移，此時密封套環（66）解除對進水通孔（67）的封閉，清洗水輸入管（68）所輸出的清洗水通過進水通孔（67）進入到電解罐（1）內部，并由于內升降板（52）與外升降板（53）的阻擋在電解罐（1）內腔頂部蓄積，在此過程中，空心旋轉軸（21）繼續通過旋轉盤（31）帶動兩個攪拌桿（32）以及多個活性炭及鐵屑容納機構（4）公轉，進而使活性炭及鐵屑容納機構（4）有效與清洗水接觸，進而被清洗，同時活性炭及鐵屑容納機構（4）清洗過程中，外升降板（53）繼續帶動活性炭及鐵屑容納機構（4）上升，并對活性炭及鐵屑容納機構（4）中的第一彈簧（43）進行壓縮；S6、內升降板（52）與外升降板（53）上升高度達到第二閾值時，由于往復絲桿（25）外側往復螺紋的設置，往復絲桿（25）開始帶動內升降板（52）與外升降板（53）下降，隨著內升降板（52）與外升降板（53）的持續運動，當內升降板（52）與外升降板（53）當前高度小于第一閾值時，第二彈簧（62）帶動觸發板（61）復位，進而使密封套環（66）對進水通孔（67）進行封堵，清洗水不再被輸出；S7、當內升降板（52）與外升降板（53）運動至清洗水輸出管（9）開口處底部時，對驅動電機（23）進行停機，清洗水通過清洗水輸出管（9）排出，隨后使驅動電機（23）繼續帶動空心旋轉軸（21）逆時針旋轉，進而使阻隔抬升機構（5）復位，阻隔抬升機構（5）復位后活性炭及鐵屑容納機構（4）在攪拌桿（32）外側同步滑動復位。

（發明人：萬智欣;王小強;游勝勇;崔紅敏）
