公布日：2022.08.02
申請日：2022.06.30
分類號：C02F9/14(2006.01)I;C02F3/34(2006.01)N;C02F1/66(2006.01)N;C02F1/44(2006.01)N;C02F1/38(2006.01)N;C02F1/04(2006.01)N;
C02F103/32(2006.01)N
摘要
本發明涉及廢水處理技術領域，具體涉及一種釀酒廢水的資源化處理工藝。本發明提供的釀酒廢水的資源化處理工藝，包括：廢水依次經過定向酸化、一級過濾、調理、氮磷回收、二級過濾、碳源濃縮。本發明針對釀酒廢水的水質特點，結合現有水處理工序的各自特點，組合設計了酸化‑過濾‑調理‑氮磷回收‑過濾‑碳源濃縮這一工藝，通過各工序的相互配合，實現以相對較短的流程和處理時間，顯著提高C\N\P元素的回收率，并獲得資源利用率較高的碳源和鳥糞石。
權利要求書
1.一種釀酒廢水的處理工藝，其特征在于，包括：廢水依次經過定向酸化、一級過濾、調理、氮磷回收、二級過濾、碳源濃縮。
2.根據權利要求1所述的處理工藝，其特征在于，所述定向酸化過程中，投加活化產酸菌；所述活化產酸菌的投加量為500-1000g/t。
3.根據權利要求2所述的處理工藝，其特征在于，所述定向酸化過程中，控制體系的pH6-6.5。
4.根據權利要求3所述的處理工藝，其特征在于，所述調理包括一級調理和二級調理；所述一級調理中在線投加磷酸用以去除濾液中的碳酸，所生成的CO2被捕集；所述二級調理中投加氯化銨或磷酸鈉，以使濾液中銨根與磷酸根的摩爾比為1:1。
5.根據權利要求4所述的處理工藝，其特征在于，所述二級調理中，調節濾液的pH值在9-11之間。
6.根據權利要求5所述的處理工藝，其特征在于，所述氮磷回收步驟中投加復合鎂鹽，沉淀得到鳥糞石；所述復合鎂鹽中Mg：NH4+：PO43-的摩爾比為（1-1.5）:1:1。
7.根據權利要求6所述的處理工藝，其特征在于，所述氮磷回收步驟中，攪拌速度為50-150r/mim，時間為30-35min。
8.根據權利要求7所述的處理工藝，其特征在于，所述二級過濾中，采用微濾/超濾組合用以分離固體鳥糞石沉淀物。
9.根據權利要求8所述的處理工藝，其特征在于，所述碳源濃縮中，采用反滲透膜/膜蒸餾/膜氣化方式分離得到復合碳源和標準排放水；所得復合碳源為含2-4個碳原子的短鏈有機物，其COD為15萬-60萬mg/L。
10.一種實現權利要求1-9任一所述處理工藝的處理裝置，其特征在于，包括：沿水流方向依次連通的定向酸化反應器，一級過濾裝置，多級自動調理裝置，反應裝置，二級過濾裝置，碳源膜濃縮裝置；其中，所述一級過濾裝置采用濾布過濾器；所述多級自動調理裝置包括一級自動調理裝置和二級自動調理裝置；其中一級自動調理裝置的CO2排放口連接捕集裝置；所述反應裝置用于回收氮磷元素；所述二級過濾裝置包括微濾/超濾組合裝置，以及與其連接的離心分離裝置；所述離心分離裝置的沉淀排放口、反應裝置的沉淀排放口與鳥糞石收集裝置連接；所述碳源膜濃縮裝置包括反滲透膜/膜蒸餾/膜氣化裝置，及與其連接的碳源回收裝置。
發明內容
針對上述釀酒廢水的各處理工藝中存在的問題，本發明提出一種新的釀酒廢水處理工藝。該工藝具有成本相對較低、處理時間相對較短、C\N\P元素的回收率及資源利用率相對較高的優點，且所回收碳源屬于優質碳源，解決了現有釀酒廢水處理存在的問題。
第一方面，本發明提供的釀酒廢水的資源化處理工藝，包括：廢水依次經過定向酸化、一級過濾、調理、氮磷回收、二級過濾、碳源濃縮。
本發明針對釀酒廢水的水質特點，結合現有水處理工序的各自特點，組合設計了酸化-過濾-調理-氮磷回收-過濾-碳源濃縮這一工藝，通過各工序的相互配合，實現以相對較短的流程和處理時間，顯著提高C\N\P元素的回收率，并獲得資源利用率較高的碳源和鳥糞石。
進一步地，所述定向酸化過程中，投加活化產酸菌，控制所述活化產酸菌的投加量為500-1000g/t，起到將大部分大分子有機物轉化為小分子甲酸、乙酸、乙醇等有機物的作用；同時控制體系的pH6-6.5，溫度為35-40℃，以確保活化產酸菌的活性，得到以乙醇和乙酸為主的酸化產物，小分子酸化產物屬于可降解性非常高的高效碳源，因此有效提高了回收碳源的品質。
進一步地，所述一級過濾用于去除水解酸化液中的固體雜質；所得固體雜質可用于發酵/熱解/焚燒等處置。
進一步地，所述調理包括一級調理和二級調理。
其中，所述一級調理中，在線投加磷酸，用以去除濾液中的碳酸，從而更有助于提高后續鳥糞石的純度，同時反應生成的少量CO2被捕集，符合碳減排工藝。去除碳酸的反應機理為：2H3PO4+CO32-→2H2PO4-+H2O+CO2。
其中，所述二級調理中，投加氯化銨或磷酸鈉，使濾液中銨根與磷酸根的摩爾比為1:1；同時調節濾液的pH值在9-11之間。所述氯化銨或磷酸鈉的投加可根據銨根濃度和磷酸根濃度的在線檢測結果而定。而pH值可通過氫氧化鈉調節。
進一步地，在上述各步驟的協同作用基礎上，在所述氮磷回收步驟中投加復合鎂鹽，沉淀得到純度較高的鳥糞石，其資源利用程度高，將其回收并進一步利用。因此所述氮磷回收的過程實質為鳥糞石的制備過程。

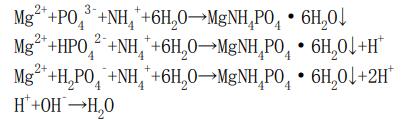

所述鳥糞石制備的反應機理如下：
其中，所述復合鎂鹽中Mg：NH4+：PO43-的摩爾比為（1-1.5）:1:1。所述復合鎂鹽可選自常用鎂鹽，例如氧化鎂，氯化鎂，硫酸鎂等。
其中，所述鳥糞石的制備過程中，攪拌速度為50-150r/mim，時間為30-35min。
進一步地，所述二級過濾采用微濾/超濾組合，分離后得到固體鳥糞石沉淀物，濾液進入碳源濃縮工序。
進一步地，在上述各步驟的協同作用基礎上，通過在所述碳源濃縮中采用反滲透膜/膜蒸餾/膜氣化等方式，分離得到高品質濃縮的復合碳源和標準排放水；所得復合碳源為富含2-4個碳原子的短鏈有機物，其COD可達到15萬-60萬mg/L。所述短鏈有機物包括甲酸、乙酸、乙醇，丙酸，丁酸等。
本發明中，釀酒廢水的水質指標范圍如下：

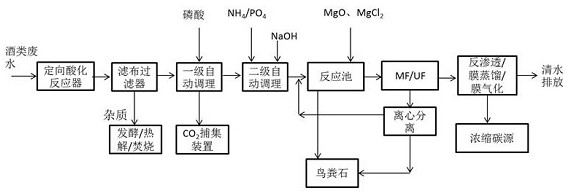

第二方面，本發明還提供實現上述資源化處理工藝的裝置，包括：沿水流方向依次連通的定向酸化反應器，一級過濾裝置，多級自動調理裝置，反應裝置，二級過濾裝置，碳源膜濃縮裝置；其中，所述一級過濾裝置采用濾布過濾器；所述多級自動調理裝置包括一級自動調理裝置和二級自動調理裝置；其中一級自動調理裝置的CO2排放口連接捕集裝置。
所述反應裝置用于回收氮磷元素；所述二級過濾裝置包括微濾/超濾組合裝置，以及與其連接的離心分離裝置；所述離心分離裝置的沉淀排放口、反應裝置的沉淀排放口與鳥糞石收集裝置連接。
所述碳源膜濃縮裝置包括反滲透膜/膜蒸餾/膜氣化裝置，及與其連接的碳源回收裝置。
本發明的有益效果如：本發明基于釀酒廢水的水質特點，通過上述特定的水處理工藝線路，可以相對較短的流程和處理時間，顯著提高C\N\P元素的回收率，并獲得資源利用率較高的碳源和鳥糞石。
（發明人：汪翠萍;陳凱華;潘建通;遲金寶;鄭淑文;張雷;黃文濤;朱琳琳;李仕偉;張陽陽）
