公布日：2022.08.02

申請日：2022.05.06

分類號：C02F1/24(2006.01)I

摘要

本發明公開了一種含纖維廢水處理用的纖維懸浮發生器，包括罐體，所述罐體的頂部設置有進水管，所述罐體內設置有篩板，所述篩板上設置有多面空心球，所述罐體內設置有導流機構，所述導流機構位于所述篩板的上方，所述導流機構用于改變從進水管流入所述罐體內含纖維廢水的流向和狀態，使其以渦旋的狀態噴射沖擊多面空心球在罐體內旋轉。本發明通過設置流向葉輪，當含纖維廢水和壓縮空氣分別進入罐體內后，含纖維廢水經過進水管和連通管流經流向葉輪，受流向葉輪上葉片的導流作用力，以渦旋的狀態噴射進入罐體后沖擊多面空心球，進而帶動多面空心球在罐體內部旋轉，增大了壓縮空氣與廢水和其中纖維的接觸面積。

權利要求書

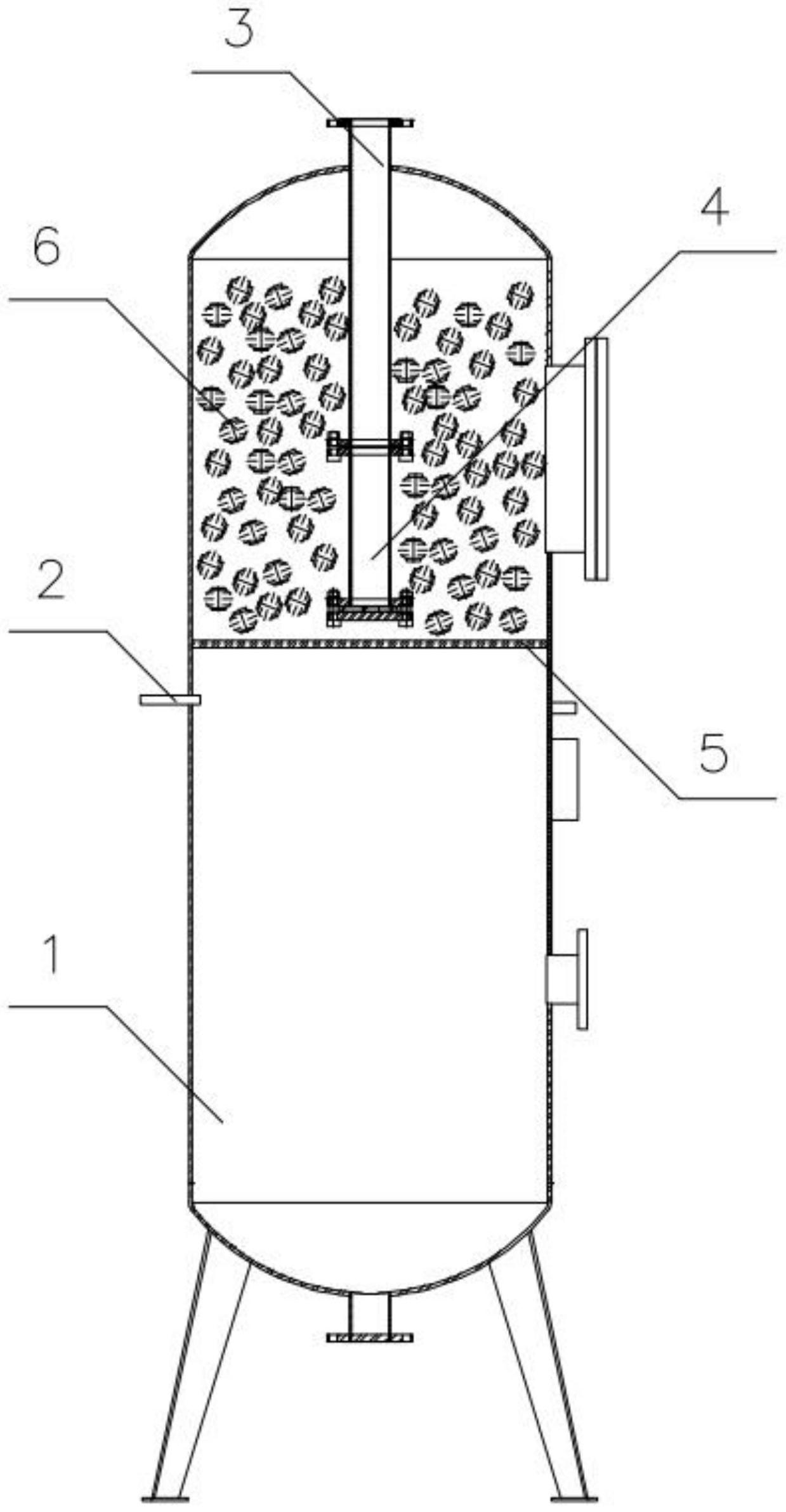

1.一種含纖維廢水處理用的纖維懸浮發生器，其特征在于，包括罐體(1)，所述罐體(1)的頂部設置有進水管，所述罐體(1)內設置有篩板(5)，所述篩板(5)上設置有多面空心球(6)，所述罐體(1)內設置有導流機構(4)，所述導流機構(4)位于所述篩板(5)的上方，所述導流機構(5)用于改變從進水管流入所述罐體(1)內含纖維廢水的流向和狀態，以渦旋的狀態噴射沖擊多面空心球(2)在罐體內旋轉。

2.根據權利要求1所述的一種含纖維廢水處理用的纖維懸浮發生器，其特征在于，所述導流機構(4)包括流向葉輪(4 3)，所述流向葉輪(4 3)設置在所述進水管上，所述流向葉輪(4 3)用于改變從所述進水管流入所述罐體(1)內含纖維廢水的流向。

3.根據權利要求2所述的一種含纖維廢水處理用的纖維懸浮發生器，其特征在于，所述進水管上設置有連通管(4 1)，所述連通管(4 1)的一端與所述進水管通過第一連接件(4 4)可拆卸連接，所述流向葉輪(4 3)通過第二連接件(4 2)設置在所述連通管(4 1)的另一端上，所述流向葉輪(4 3)上的含纖維廢水通過第二連接件(4 2)上的間隙流出。

4.根據權利要求3所述的一種含纖維廢水處理用的纖維懸浮發生器，其特征在于，所述第二連接件(3 2)包括上下設置的兩個法蘭盤，所述流向葉輪(3 3)安裝在其中一個法蘭盤上，另一個法蘭盤安裝在所述連通管(4 1)上，兩個所述上下設置的法蘭盤通過螺桿固定，兩個所述上下設置的法蘭盤之間留有間隙，所述流向葉輪(4 3)上的含纖維廢水通過兩個所述上下設置的法蘭盤之間的間隙中流出。

5.根據權利要求1所述的一種含纖維廢水處理用的纖維懸浮發生器，其特征在于，所述罐體(1)上的進氣口(5)設置在所述罐體(1)的中部。

6.根據權利要求1所述的一種含纖維廢水處理用的纖維懸浮發生器，其特征在于，所述多面空心球(2)為空心塑料球。

發明內容

本發明的目的在于提供一種含纖維廢水處理用的纖維懸浮發生器，以解決現有技術存在的纖維懸浮效率欠佳的問題。

為解決上述技術問題，本發明采用的技術方案是：一種含纖維廢水處理用的纖維懸浮發生器，包括罐體，所述罐體的頂部設置有進水管，所述罐體內設置有篩板，所述篩板上設置有多面空心球，所述罐體內設置有導流機構，所述導流機構位于所述篩板的上方，所述導流機構用于改變從進水管流入所述罐體內含纖維廢水的流向和狀態，以渦旋的狀態噴射沖擊多面空心球在罐體內旋轉。

所述導流機構包括流向葉輪，所述流向葉輪設置在所述進水管上，所述流向葉輪用于改變從所述進水管流入所述罐體內含纖維廢水的流向。

所述進水管上設置有連通管，所述連通管的一端與所述進水管通過第一連接件可拆卸連接，所述流向葉輪通過第二連接件設置在所述連通管的另一端上，所述流向葉輪上的含纖維廢水通過第二連接件上的間隙流出。

所述第二連接件包括上下設置的兩個法蘭盤，所述流向葉輪安裝在其中一個法蘭盤上，另一個法蘭盤安裝在所述連通管上，兩個所述上下設置的法蘭盤通過螺桿固定，兩個所述上下設置的法蘭盤之間留有間隙，所述流向葉輪上的含纖維廢水通過兩個所述上下設置的法蘭盤之間的間隙中流出。

所述罐體上的進氣口設置在所述罐體的中部。

所述多面空心球為空心塑料球。

本發明與現有技術相比具有以下優點：

本發明通過在罐體內設置流向葉輪，并通過連通管與罐體上的進水管連通，含纖維廢水和壓縮空氣分別從罐體上部和中部進入罐體內，含纖維廢水經過進水管和連通管流經流向葉輪，受流向葉輪上葉片的導流作用力，以渦旋的狀態噴射進入罐體后形成水霧，同時沖擊多面空心球，進而帶動多面空心球在罐體內部旋轉，避免了被含纖維廢水中聚集在一起的細小纖維雜質堵塞；壓縮空氣進入罐體后，與水霧相遇形成氣膜，增加了水與氣接觸的比表面積，使壓縮空氣更易與水相溶，產生一級溶氣；多面空心球在廢水中旋轉，再次增加了水和纖維與壓縮空氣的接觸面積，使壓縮空氣和廢水充分接觸相溶，產生二級溶氣，增大了廢水溶氣量；同時，壓縮空氣通過纖維橫截面上的多個孔道被壓入纖維腔中，產生了大量含氣纖維，提升了后續工段纖維懸浮的效率。

（發明人：武鐘淇）
