公布日：2022.07.22
申請日：2022.05.27
分類號：C02F9/14(2006.01)I;C02F101/30(2006.01)N;C02F101/34(2006.01)N;C02F103/38(2006.01)N
摘要
本發明公開一種聚甲醛生產廢水的處理方法，涉及聚甲醛廢水處理技術領域。聚甲醛生產廢水依次經過調節池、聚合反應器1、聚合反應器2、pH回調池、冷卻塔、生物選擇器、厭氧水解復合反應器、好氧復合反應器、輻流式沉淀池、高效混凝沉淀池和非均相芬頓氧化反應器，排出水和污泥。采用甲醛聚糖反應原理將甲醛轉化成三碳酮糖或六碳己糖類或它們的衍生物，消除其對微生物的毒性，提高廢水可生化性。甲醛聚糖反應采用一種雙堿法，即調節pH和催化劑分別采用堿金屬堿和堿土金屬堿，這樣使得甲醛的轉化率更高，運行成本更低，同時避免結垢問題。該方法經濟、高效、穩定，處理后的廢水能直接進行排放。
權利要求書
1.一種聚甲醛生產廢水的處理方法，其特征在于，包括以下步驟：聚甲醛生產廢水依次經過調節池、聚合反應器1、聚合反應器2、pH回調池、冷卻塔、生物選擇器、厭氧水解復合反應器、好氧復合反應器、輻流式沉淀池、高效混凝沉淀池和非均相芬頓氧化反應器，排出水和污泥；所述聚合反應器1中操作如下：在聚甲醛生產廢水中加入催化劑，使用堿液調節pH，攪拌，在40 80℃下進行聚合反應；所述pH回調池中加入酸液，酸液為磷酸、鹽酸或硫酸；在生物選擇器中的廢水中加入氮源，使得混合廢水的生物需氧量、總氮、總磷的質量比值為100∶5∶1；在厭氧水解復合反應器內和好氧復合反應器放置填料；所述填料為上海中耀環保實業有限公司生產的ZYZX系列疊片展開式微生物載體；所述聚甲醛生產廢水中甲醛的濃度為1300mg/L；所述催化劑與聚甲醛生產廢水中甲醛的摩爾比為（0.1-1）∶1；所述催化劑為堿土金屬氫氧化物；所述堿液為堿金屬氫氧化物堿液；所述pH調節至≥9。
2.根據權利要求1所述的聚甲醛生產廢水的處理方法，其特征在于，所述聚合反應器2中設有攪拌裝置，攪拌時間與聚合反應器1攪拌時間總和為3-14h，且聚合反應器2攪拌時間≥聚合反應器1攪拌時間。
3.根據權利要求1所述的聚甲醛生產廢水的處理方法，其特征在于，在所述pH回調池中加入酸液，調節pH至7 8，添加量為聚甲醛生產廢水中COD質量的1-4%。
4.根據權利要求1所述的聚甲醛生產廢水的處理方法，其特征在于，所述冷卻塔的冷卻溫度設為35-40℃，并確保聚甲醛生產廢水進入生物選擇器時水溫低于37℃。
5.根據權利要求1所述的聚甲醛生產廢水的處理方法，其特征在于，在所述生物選擇器中加入氮源、雜排廢水和生活污水，排出的回流污泥回填至生物選擇器中。
6.根據權利要求1所述的聚甲醛生產廢水的處理方法，其特征在于，所述厭氧水解復合反應器采用水力推流混合反應模式，沿水流方向布置若干混合反應器，并提供動力使得水在反應器內的狹長通道內流動，保持進出口的水位一致，同時內置填料；所述好氧復合反應器中鋪設曝氣裝置并內置填料。
7.根據權利要求1所述的聚甲醛生產廢水的處理方法，其特征在于，所述非均相芬頓氧化反應器中裝填有鐵碳顆粒濾料，并在入口加入過氧化氫氧化劑。
發明內容
針對上述現有技術中存在的問題，本發明提出一種聚甲醛生產廢水的處理方法，該方法經濟、高效、穩定，處理后的廢水能直接進行排放。
為實現上述目的，本發明提出如下技術方案：
一種聚甲醛生產廢水的處理方法，包括以下步驟：

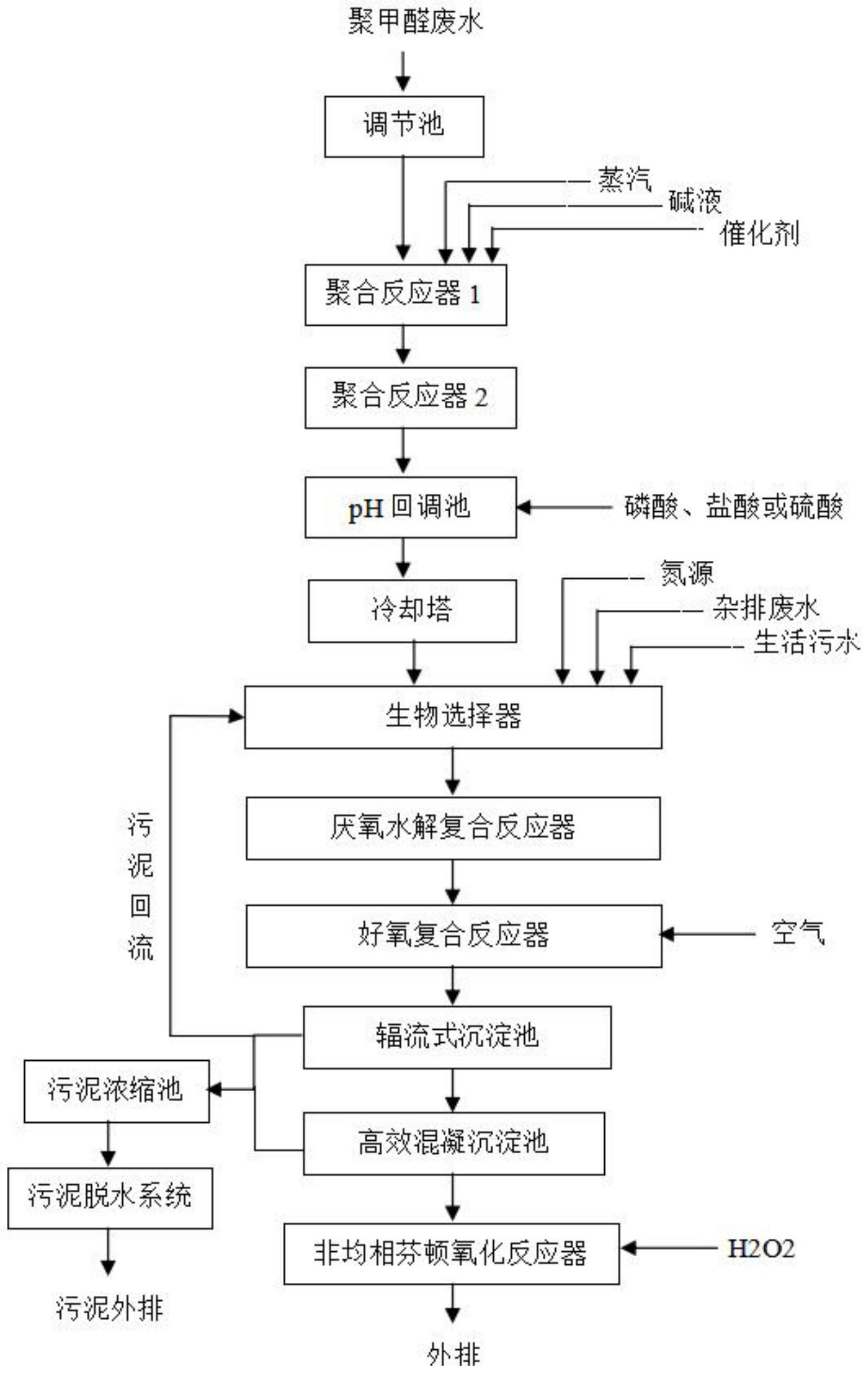

聚甲醛生產廢水(其中甲醛的濃度可以高達1000ppm以上甚至數千ppm)依次經過調節池、聚合反應器1、聚合反應器2、pH回調池、冷卻塔、生物選擇器、厭氧水解復合反應器、好氧復合反應器、輻流式沉淀池、高效混凝沉淀池和非均相芬頓氧化反應器，排出水和污泥；
所述聚合反應器1中操作如下：在聚甲醛生產廢水中加入催化劑，使用堿液調節pH，攪拌，在40 80℃下進行聚合反應。優選為50-60℃。聚合反應器1中設有攪拌裝置、pH探頭和溫度探頭，池中水溫的增加通過通入水蒸氣或采用電加熱而獲得，當溫度達到設定值，則停止加溫。
所述催化劑與聚甲醛生產廢水中甲醛的摩爾比為(0.1-1)：1。優選為(0.3-0.5)：1。
所述催化劑為任何堿土金屬氫氧化物，優選為Ca(OH)2溶液或Mg(OH)2溶液，也可以為含有該成分的廢液。
所述堿液為任何堿金屬氫氧化物，優選為NaOH溶液或KOH溶液，也可以為含有堿液的廢液。所述pH調節至≥9。優選為9-10。
為了使得反應能夠進行得更徹底，聚甲醛生產廢水進入聚合反應器2進行進一步反應，聚合反應器2設置攪拌裝置進行混合攪拌，不添加任何試劑，因而反應條件更為均勻，聚合反應器2的停留時間和聚合反應器1的停留時間可以相等，或者大于前者，但兩池的總停留時間為3-14h�？偼Ａ魰r間的選擇根據甲醛的濃度以及需要獲得的轉化率決定，濃度越高，轉化率要求越高，所需停留時間越長。
進一步地，在所述pH回調池中加入酸液，調節pH至7-8，添加量為聚甲醛生產廢水中COD質量的1-4％。酸液為磷酸、鹽酸或硫酸，或含這幾種酸的混合酸或廢酸液，本發明中優先添加磷酸。
進一步地，冷卻塔優先選用自然蒸發冷卻塔，將水冷卻至35-40℃，冷卻塔的循環水量和軸流風機的抽風量根據冷卻塔集水池中的水溫進行調節，并確保聚甲醛生產廢水進入生物選擇器時水溫低于37℃。
冷卻后的廢水進入生物選擇器。生物選擇器對水質的營養配比進行進一步調節，補充必要的氮源(通過控制碳氮磷配比來確定氮源的添加量)，并加入生活污水補充廢水中的氮和磷，使得混合廢水的生物需氧量(COD)、總氮(TN)、總磷(TP)的質量比值為100：5：1，這樣的成分更有利于微生物的生長代謝；同時，從沉淀池排出的回流污泥也進入生物選擇器，使得回流污泥以及原水中的溶解氧能夠在進行好氧呼吸的微生物作用下盡快消耗，有利于后續厭氧水解反應器的厭氧條件的形成。傳統的方法是將污泥回流到厭氧池，這樣回流污泥中所含的溶解氧會對厭氧反應池的運行造成沖擊而影響厭氧池的運行效果�；亓魑勰嘀兴母黝愖责B(yǎng)和異養微生物作為接種菌群在生物選擇器以及后續的生化功能區進行有效的生長繁殖，并對廢水中所含的各類有機和無機營養成分進行有效的分解和利用。
從生物選擇器出來的廢水自流進入?yún)捬跛鈴?fù)合反應器。該反應器采用水力推流混合反應模式，沿水流方向布置若干混合反應器，并提供動力使得水在反應器內的狹長通道內流動，保持進出口的水位一致。這樣的設置使得反應裝置有足夠的橫向混合作用，緩解水質和水量波動對出水水質造成的沖擊，并且減少從空氣中混入的氧；同時，由于不同的縱向位置的水質變化，使得整個反應器內可以富集更多種類的微生物和水解酶，更徹底地對廢水中的有機物進行水解酸化，將更多的大分子切割成小分子，保證水解酸化的效果；在厭氧水解復合反應器內放置填料。填料的作用是提供微生物的固著載體，從而使得反應裝置內能夠容納更多的固著態微生物(生物膜)，這既提高了反應器內的微生物濃度，又使反應器內生物相更為豐富，增加了反應器的容積負荷，進一步提高反應裝置的抗負荷沖擊能力。水解酸化細菌的固著生長還可以減少這些微生物隨污水流入好氧反應池，使得微生物的生物相更加專一穩定，進一步保障了水解酸化工藝段的效果；填料投放密度按每立方米至少能提供3-4公斤(干固體)相當?shù)奈⑸锕讨L為宜。本發明所使用的填料可以使用任何能提供微生物固著生長的廢水處理填料，并以上海中耀環保實業有限公司生產的ZYZX系列疊片展開式微生物載體為優選，該載體采用PE膜片制成，展開后成球狀立體，具有質輕、比表面積大、載泥量大、強度好、污泥不會結團等優點。使用ZYZX疊片展開式微生物載體時填料的放置密度為60只/m3。
厭氧水解復合反應器出水自流進入好氧復合反應器。在好氧復合反應器中鋪設曝氣裝置進行供氧，曝氣裝置優先采用微孔曝氣器。在本反應單元，在好氧條件下大量異養菌降解污水中的BOD等成分，同時自身不斷地生長繁殖，吸收氮源和磷源并合成自身細胞。在好氧反應器內放置填料。填料的作用是提供微生物的固著載體，從而使得反應裝置內能夠容納更多的固著態微生物(生物膜)，這既提高了反應器內的微生物濃度，又使反應器內生物相更為豐富，增加了反應器的容積負荷，進一步提高反應裝置的抗負荷沖擊能力。填料的投放密度按每立方米至少能提供2-3公斤(干固體)相當?shù)奈⑸锕讨L為宜。本發明所使用的填料可以使用任何能提供微生物固著生長的廢水處理填料，并以上海中耀環保實業有限公司生產的zyzx系列疊片展開式微生物載體為優選，投放密度為60只/m3。
好氧復合反應器出水自流進入沉淀池進行泥水分離。沉淀池優先選用輻流沉淀池形式。沉淀后獲得的清液排至混凝沉淀進一步去除懸浮固體等，所獲得的沉淀污泥則部分回流至生物選擇器作為種群接種和再生，并進入下一個循環的水解酸化和異養生長，部分沉淀污泥作為剩余污泥送污泥濃縮池濃縮并進行污泥脫水和干化后外排，剩余污泥中含有的大量菌體中含有的碳、氮和磷則從系統永久性地去除。
在沉淀池后面再設置高效混凝沉淀池，進一步對清液中的懸浮固體、總磷、大分子難降解的COD成分等進行去除，該沉淀池所產生的沉淀污泥和前一級沉淀池的剩余污泥一起進入污泥濃縮池進行污泥處理，所獲得的清液排入非均相芬頓氧化池進行進一步氧化處理。
在非均相芬頓氧化池中裝填有鐵碳顆粒濾料，鐵碳顆粒濾料填滿整過濾床空間，濾床空間大小使得廢水在空床的停留時間為1-3h，并在入口加入過氧化氫氧化劑，添加量與進入氧化池的廢水的COD質量比在(1-2)：1之間。鐵碳顆粒濾料中含有活性炭和還原鐵，還原鐵和活性炭構成電化學體系，還原鐵能釋放電子形成亞鐵鹽，亞鐵鹽作為雙氧水催化劑，使得雙氧水裂解產生氫氧自由基，并對水中的殘留的有機物進行氧化，進一步降低廢水的COD，使得出水能夠直接外排至外部環境。
與現有技術相比，本發明的有益效果為：
本發明為聚甲醛廢水的處理提供一種高效、可靠、經濟的處理工藝。廢水中所含的高濃度甲醛在聚合反應器內相對溫和的條件下被有效地轉化成三碳和六碳的糖類和醇醛類物質，消除其對微生物的毒性，并和其它有機成分一起利用生化法去除。聚合反應所需要的堿性條件使用堿金屬氫氧化物進行調節，所需要的催化劑使用堿土金屬氫氧化物Ca(OH)2或Mg(OH)2，這樣的一種雙堿工藝既可以使得調節pH的堿劑用量降低，同時可以獲得更好的催化效果，獲得更高的甲醛轉化效率，縮短所需要的反應時間，以及降低所需的反應溫度。
聚合反應后反應液的pH中和回調中使用磷酸，在起到中和作用的同時，也補充了廢水后續生物處理所需要的磷源。冷卻塔和pH中和回調組合在一起，可以節約建造成本；通過冷卻塔的冷卻液循環泵和軸流風機的變頻調節來控制冷卻液的出口溫度，在保證冷卻效果的前提下可以降低冷卻能耗。
本發明所采用的預處理方法(調節池、聚合反應器1、聚合反應器2)可以使得廢水中的有機物不受預處理的影響，并利用生物法進行凈化，處理成本相對已有氧化工藝更為低廉。生物處理工藝采用厭氧水解酸化加好氧生物處理，能保證廢水中的高濃度有機物，尤其是一些大分子的成分，能夠有效地得以去除，并且處理效果穩定。通過設置生物選擇器以及在厭氧水解復合反應器和好氧反應器中采用推流混合反應模式和相應的動力機械和裝填專門的生物填料，可以使得本發明的工藝在懸浮固體、有機物的去除效率上實現最優化，同時保持系統運行的穩定和可靠。
預處理后的廢水經過pH回調池和冷卻塔后，和生活污水等廠區雜排廢水混合后進行生物處理，廢水先后進入生物選擇器、厭氧水解復合反應器、好氧復合反應器、輻流式沉淀池、高效混凝沉淀池和非均相芬頓氧化反應器等處理單元后水質達到一級A的排放標準。厭氧水解復合反應器、好氧復合反應器反應單元內放置專用填料以保證系統的處理效果。
聚合反應器1使用堿液NaOH和催化劑Ca(OH)2兩種堿進行，可以大大減少堿的用量。堿金屬氫氧化物具有更強的提供氫氧根離子的能力，在提高反應系統pH值方面有優勢，但作為甲醛的配位體以及催化功能上堿土金屬的離子更有優勢，這兩種堿配合使用，可以減少每一種堿的使用量，尤其是減少Ca(OH)2的使用量，可以使得廢水在后續的處理裝置中不易結垢。
鈉離子和鈣離子的半徑不一樣，外層電荷的電位不一樣，使得它們所形成的配位離子的強度不一樣，鈉離子更容易水合離子，在溶液中主要以水合離子的形式存在，而鈣離子可以和甲醛之間形成更牢固的配位體，促成甲醛等有機物間的聚合反應，NaOH可以為溶液提供更多的氫氧根，在調節pH中比Ca(OH)2更有效。
通過甲醛聚合反應后，廢水中的甲醛濃度可以低于200mg/L甚至100mg/L以內，甲醛主要轉化成三碳酮糖、三碳醇醛、己糖，廢水的可生化性得以提高，這些成分需要通過厭氧水解酸化后，轉化成低分子有機酸，能很好地被好氧微生物進行利用。另外微生物的生長需要的氮、磷，通過加入生活污水以及補充氮和磷來進一步補充。
（發明人：劉霞;盧毅明;鮑磊;朱核光;徐祖武;趙寧華）
