公布日：2022.07.05
申請日：2021.12.10
分類號：C02F9/08(2006.01)I;C02F101/30(2006.01)N
摘要

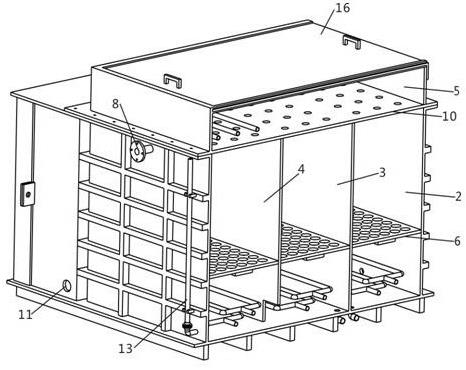

本發明公開了一種多維催化有機廢水處理裝置；在水處理主體的內部分成第一反應腔、第二反應腔和第三反應腔，形成三級或者三段連續催化反應，三個水處理腔的上方區域形成紫外氧化腔；第一反應腔的外壁開有廢水進入口，且廢水進入口對應于第一反應腔的外壁下底部，第三反應腔的外壁開有水處理后的排出口，且水處理后的排出口對應于第三反應腔的外壁上端部。本發明解決了高鹽高COD廢水的處理出路問題；疊加了光催化、類芬頓、光芬頓、化學催化及臭氧催化等多維催化技術，風機曝氣提供氧氣與催化劑填料反應生成自由氧基，同時增加臭氧參與反應，對物料的消耗大大降低，設備采用PP材質；對于難降解、有毒害性的有機物的出去，尤其表現突出。
權利要求書
1.一種抗生素生產廢水的處理工藝，其特征在于，包括：1）預處理：所述預處理包括格柵池、調節池、吹脫/氣浮池中的一種或多種，所述抗生素廢水經預處理去掉廢水中殘留菌絲和/或氨氮；2）超濾：經預處理后的進行超濾處理；3）納濾：超濾產水輸送至納濾處理，超濾產水中的硫酸鈉被納濾截留，納濾產水直接回用，收集納濾濃縮液；4）脫硫：將收集的所述納濾濃縮液進行脫硫處理，所述脫硫處理是向所述納濾濃縮液中投加氧化鈣和/或氫氧化鈣，調節廢水pH至7.5-8；5）結晶：向脫硫步驟中的廢水中加入硫酸鈣晶體，靜置沉降；6）電催化：將經過靜置沉降的廢水輸送至電催化工藝中進行電催化工藝，檢測電催化工藝中硫酸鈉濃度，當硫酸鈉濃度大于300mg/L,電催化工藝中的廢水輸送至所述預處理步驟；7）水解酸化：所述電催化工藝出水輸送至水解酸化工藝，所述水解酸化工藝中接種SBR菌及水解酸化菌，出水控制pH值在6.3以下；8）生化：水解酸化工藝出水進入生化處理，所述生化處理為厭氧工藝和/或MBR。
2.如權利要求1所述的一種抗生素生產廢水的處理工藝，其特征在于，所述電催化步驟中采用IrO2修飾鈦陽極板及鈦陰極板，電流密度為35-50mA/cm2。
3.如權利要求1所述的一種抗生素生產廢水的處理工藝，其特征在于，檢測水解酸化步驟中碳氮比，當BOD5/TN為20-40時，將所述水解酸化步驟的出水直接輸送至厭氧工藝；當BOD5/TN小于15時，則將水解酸化步驟出水部分輸送至所述電催化步驟。
4.如權利要求1所述的一種抗生素生產廢水的處理工藝，其特征在于，所述厭氧步驟產生生物氣。
5.如權利要求4所述的一種抗生素生產廢水的處理工藝，其特征在于，將所述生物氣和/或氮?dú)庾鳛闅庠磳?duì)所述水解酸化工藝進行曝氣。
6.如權利要求1所述的一種抗生素生產廢水的處理工藝，其特征在于，所述抗生素為青霉素。
7.如權利要求1所述的一種抗生素生產廢水的處理工藝，其特征在于，所述廢水中的硫酸鹽濃度為3500-8000mg/L。
8.如權利要求1所述的一種抗生素生產廢水的處理工藝，其特征在于，所述生化處理的出水進行回用。
9.如權利要求5所述的一種抗生素生產廢水的處理工藝，其特征在于，對所述曝氣過程產生的尾氣進行回收處理。10.如權利要求1所述的一種抗生素生產廢水的處理工藝，其特征在于，所述水解酸化的出水控制pH值在6.0-6.3。理步驟；7）水解酸化：所述電催化工藝出水輸送至水解酸化工藝，所述水解酸化工藝中接種SBR菌及水解酸化菌，出水控制pH值在6.3以下；8）生化：水解酸化工藝出水進入生化處理，所述生化處理為厭氧工藝和/或MBR。
進一步地，所述電催化步驟中采用IrO2修飾鈦陽極板及鈦陰極板，電流密度為35-50mA/cm2。
進一步地，檢測水解酸化步驟中碳氮比，當BOD5/TN為20-40時，將所述水解酸化步驟的出水直接輸送至厭氧工藝；當BOD5/TN小于15時，則將水解酸化步驟出水部分輸送至所述電催化步驟。
進一步地，所述厭氧步驟產生生物氣。
進一步地，將所述生物氣和/或氮?dú)庾鳛闅庠磳?duì)所述水解酸化工藝進行曝氣。
進一步地，所述抗生素為青霉素。
進一步地，所述廢水中的硫酸鹽濃度為3500-8000mg/L。
進一步地，所述生化處理的出水進行回用；對所述曝氣過程產生的尾氣進行回收處理；所述水解酸化的出水控制pH值在6.0-6.3。
本發明的一種抗生素生產廢水的處理工藝，具有諸多優點：
1.青霉素廢水中含有高濃度硫酸鹽，硫酸鹽的存在，會抑制厭氧菌對有機物的降解，同時硫酸鹽會使得厭氧中SBR菌成為優勢菌種，這樣會導致厭氧環境惡化，甚至導致出水COD不能降低，本申請?jiān)O(shè)置超濾、納濾膜對大分子有機物及硫酸鈉進行濃縮處理，然后投加氧化鈣對硫酸根離子進行沉降處理，極大地降低了廢水中硫酸根濃度，這樣可以降低硫酸根及SBR菌對厭氧菌的抑制作用，提高廢水處理效率；
2.青霉素廢水中含有大量有機氮，如氨基酸等，廢水中的碳氮比值難以維持微生物正常運行，本申請創造性的設置電催化工藝，在電催化工藝中，在IrO2修飾鈦陽極板的催化作用下，有機氮類物質被降解為易降解物質及以氮?dú)獾男问脚欧牛瑫r(shí)可以分解部分青霉素類物質，降低生化工藝中的毒性；
3.經過電催化工藝處理后的廢水中TN濃度會降低，但是并不能完全解決碳氮失衡的問題，因此，本申請?jiān)谒馑峄に囍欣脜捬醪襟E產生生物氣對水解酸化工藝中的廢水進行吹脫，一方面可以降低廢水中氨氮濃度，另一方面還可以將廢水中產生的硫化氫氣體脫除，降低厭氧工藝中硫離子含量，進一步地提高厭氧工藝的處理效率；
4.在水解酸化工藝中接種SBR菌及水解酸化菌，由于前期控制進入水解酸化池中硫酸鹽濃度，所以SBR菌不會成為水解酸化工藝中的優勢菌種，其僅僅可以滿足硫酸鹽的去除，同時，出水控制pH值在6.3以下，可以大大提高硫化物的脫除效果至90%以上，而pH在6.5時，脫除效果僅僅在70%左右,pH在7-7.5時僅為55%；
5.在吹脫過程中，盡管將pH控制在6.3以下時會降低氨氮的脫除效果，因此在處理過程中設置設置檢測步驟，檢測水解酸化步驟中碳氮比，當BOD5/TN為20-40時，將所述水解酸化步驟的出水直接輸送至厭氧工藝；當BOD5/TN小于15時，則將水解酸化步驟出水部分輸送至所述電催化步驟，電催化過程中部分氨氮會被氧化從而進一步降低總氮水平。
（發明人：蔣小友;周偉;唐乾茂）
