公布日：2022.04.29
申請日：2022.02.15
分類號：C02F3/32(2006.01)I
摘要
本發明涉及一種多流態人工濕地污水處理裝置，屬于廢水處理技術領域。包括布水池、復合流人工濕地池、集水排水池，其中：復合流人工濕地池包括垂直下行流人工濕地池、垂直上行流人工濕地池、水平流人工濕地池，所述布水池、復合流人工濕地池、集水排水池從左至右依次串聯鄰接設置，底面處于同一水平平面上，且高度相同。本發明專利保證在一套人工濕地裝置中實現3種流態的同時減少水體內的生化需氧量、氮、磷和固體懸浮顆粒物等污染物。
權利要求書

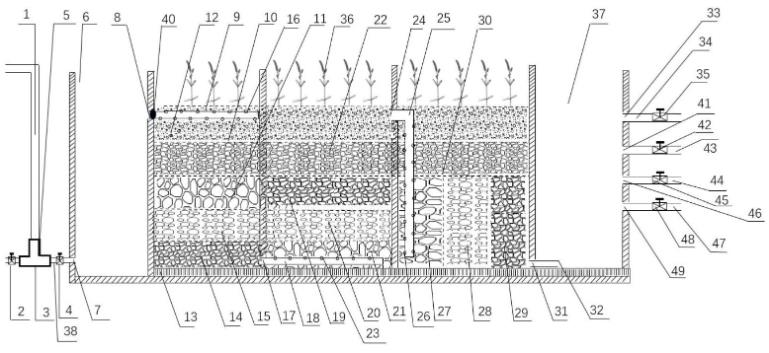

1.一種多流態人工濕地污水處理裝置，包括依次從左向右串聯設置的布水池(6)、復合流人工濕地池(10)和集水排水池(37)，其特征在于：其中：復合流人工濕地池(10)包括從左向右依次串聯設置的垂直下行流人工濕地池(101)、垂直上行流人工濕地池(102)、水平流人工濕地池(103)；所述布水池(6)設置在復合流人工濕地池(10)左側，通過其上部設置的第一排水口(8)與復合流人工濕地池(10)中的垂直下行流人工濕地池(101)的上部相連通；通過垂直下行流人工濕地池(101)內與第一排水口(8)相連通的、水平設置的第一水平布水管(9)向垂直下行流人工濕地池(101)中均勻布水；于所述垂直下行流人工濕地池(101)遠離布水池(6)的一側側壁下部設有第二出水口(17)，所述垂直上行流人工濕地池(102)設在垂直下行流人工濕地池(101)靠近第二排水口(17)一側、并通過第二排水口(17)與垂直下行流人工濕地池(101)的下部相連通，通過垂直上行流人工濕地池(102)內與第二出水口(17)相連通的、水平設置的第二水平布水管(18)向垂直上行流人工濕地池(102)中均勻布水；于所述垂直上行流人工濕地池(102)遠離垂直下行流人工濕地池(101)的一側側壁上部設有第三排水口(24)，所述水平流人工濕地池(103)設在垂直上行流人工濕地池(102)靠近第三排水口(24)一側，于所述水平流人工濕地池(103)內、沿靠近垂直上行流人工濕地池(102)側壁一側垂直設有豎直布水管(25)；通過水平流人工濕地池(103)內與第三排水口(24)相連通的豎直布水管(25)均勻向水平流人工濕地池(103)中布水；所述水平流人工濕地池(103)遠離垂直上行流人工濕地池(102)一側側壁下部設有第四排水口(31)，所述集水出水池(37)設在水平流人工濕地池(103)靠近第四排水口(31)一側、并通過第四排水口(31)與水平流人工濕地池(103)連通；所述集水出水池(37)遠離水平流人工濕地池(103)一側側壁上端外部設有第五排水口(33)。
2.根據權利要求1所述的裝置，其特征在于：所述布水池(6)、復合流人工濕地池(10)、集水排水池(37)從左至右依次串聯鄰接設置，池體內部底面處于同一水平平面上，且池體內部高度相同；布水池(6)和集水排水池(37)內的底部鋪設有防滲層(13)；復合流人工濕地池(10)包括從左向右依次串聯鄰接設置的垂直下行流人工濕地池(101)、垂直上行流人工濕地池(102)、水平流人工濕地池(103)，池體內部底面處于同一水平平面上，且池體內部高度相同；所述布水池(6)靠近復合流人工濕地池(10)一側側壁上部設有第一出水口(8)；所述復合流人工濕地池(10)包括從左至右依次串聯鄰接設置的垂直下行流人工濕地池(101)、垂直上行流人工濕地池(102)、水平流人工濕地池(103)，它們的池體內部底面處于同一水平平面上，且高度相同；所述垂直下行流人工濕地池(101)內上部鋪設種植土層(12)，于種植土層(12)內設有第一水平布水管(9)，第一水平布水管(9)一端與第一排水口(8)相連通，垂直下行流人工濕地池(101)內沿水流(從上至下)的方向依次鋪設有種植土層(12)、草炭土層(22)、第一卵石層(11)、第一碎石層(15)、第一豆粒石層(14)、防滲層(13)；第二排水口(17)位于第一豆粒石層(14)所在區域中下部的側壁面上；所述垂直上行流人工濕地池(102)底部設有防滲層(13)，防滲層(13)上部鋪設第二卵石層(21)，于卵石層(21)內設有第二水平布水管(18)，第二水平布水管(18)一端與第二排水口(17)相連通，垂直上行流人工濕地池(102)內沿水流(從下至上)的方向依次鋪設有防滲層(13)、第二卵石層(21)、第二碎石層(20)、第二豆粒石層(19)、草炭土層(22)和種植土層(12)；第三排水口(24)位于種植土層(12)所在區域中上部的側壁面上；所述水平流人工濕地池(103)內沿靠近垂直上行流人工濕地池(102)的左側壁壁面處垂直設有豎直布水管(25)，豎直布水管(25)上端與第三排水口(24)相連通，于水平流人工濕地池(103)內底部設有防滲層(13)，于防滲層(13)上方依次沿水流方向(從左至右)布設有第三卵石層(27)、第三碎石層(28)、第三豆粒石層(29)，于第三卵石層(27)、第三碎石層(28)和第三豆粒石層(29)上部依次鋪設草炭土層(22)、種植土層(12)；豎直布水管(25)置于第三卵石層(27)及其上方的草炭土層(22)和種植土層(12)內；所述種植土層(12)上種植有人工濕地植物(36)；所述集水排水池(37)遠離水平流人工濕地池(103)一側側壁外部設有第五排水口(33)。
3.根據權利要求2所述的裝置，其特征在于：于所述草炭土層(22)下部靠近草炭土層處鋪設有用于防止種植土和草炭土下移造成卵石層、碎石層或豆粒石層堵塞的透水隔離層(30)；以沿布水池(6)、復合流人工濕地池(10)、集水排水池(37)從左至右依次串聯鄰接的水平方向為x軸、以x軸所在的水平面內垂直于x軸的方向為y軸、以空間內垂直于水平面的豎直方向為z軸；第一水平布水管(9)布設于垂直下行流人工濕地池(101)的種植土層(12)內，沿y軸方向等間距于同一水平面內平行布設3根或3根以上，相鄰2根的布設間距均為60-80cm；第一水平布水管(9)為管體上設有作為第一布水孔(16)的通孔的管道，其一端與第一排水口(8)相連通、另一端密閉，第一水平布水管(9)均勻地向垂直下行流人工濕地池(101)內的種植土層(12)內布水；第二水平布水管(18)布設于第二卵石層(21)內，沿y軸方向等間距于同一水平面內平行布設3根或3根以上，相鄰2根的布設間距均為60-80cm；第二水平布水管(18)為管體上設有作為第二布水孔(23)的通孔的管道，其一端與第二排水口(17)相連通、另一端密閉，第二水平布水管(18)均勻地向垂直上行流人工濕地池(102)內的卵石層(21)內布水；豎直布水管(25)布設于第三卵石層(27)內，沿y軸方向等間距于同一豎向平面內豎直平行布設3根或3根以上，相鄰2根的布設間距均為60-80cm；豎直布水管(25)為管體上設有作為布水孔(26)的通孔的管道，其一端與第三排水口(24)相連通、另一端密閉，豎直布水管(25)均勻地向水平流人工濕地池(103)內的第三卵石層(27)內布水。
4.根據權利要求2-3任一所述的裝置，其特征在于：所述防滲層(13)厚度為10mm，材料為高密度聚乙烯(HDPE)；所述草炭土層(22)鋪設厚度為20-30cm；所述種植土層(12)鋪設厚度為25-35cm；所述垂直下行流人工濕地池(101)中：第一卵石層(11)內卵石粒徑為4-8cm，其鋪設厚度為20-30cm；所述第一碎石層(15)內碎石平均粒徑2-3cm，其鋪設厚度為20-30cm；所述第一豆粒石層(14)內豆粒石粒徑為1.0-1.5cm，其鋪設厚度為20-30cm；所述垂直上行流人工濕地池(102)中：第二卵石層(21)內卵石粒徑為4-8cm，其鋪設厚度為20-30cm；所述第二碎石層(20)內碎石平均粒徑2-3cm，其鋪設厚度為20-30cm；所述第二豆粒石層(19)內豆粒石粒徑為1.0-1.5cm，其鋪設厚度為20-30cm；所述水平流人工濕地池(103)中：第三卵石層(27)內卵石平均粒徑4-8cm，其豎向(z軸方向)鋪設高度為60-90cm、水平方向(x軸方向)鋪設寬度為20-30cm；所述第三碎石層(28)內碎石平均粒徑為2.0-3.0cm，其豎向鋪設高度為60-90cm、水平方向鋪設寬度為20-30cm；所述第三豆粒石層(29)內豆粒石平均粒徑為1.0-1.5cm，其豎向鋪設高度為60-90cm、水平方向鋪設寬度為20-30cm。
5.根據權利要求1所述的裝置，其特征在于：所述布水池(6)遠離復合流人工濕地池(10)一側側壁下部設有進水口(7)，所述進水口(7)外部連接進水管(5)，所述進水管(5)包括水平進水管(38)和豎直進水管(1)，所述進水口(7)、水平進水管(38)與豎直進水管(1)通過三通管(3)進行連接，于所述三通管左側的水平進水管上、右側與進水口連接的管路上分別設置第一流量控制閥(2)、第二流量控制閥(4)。
6.根據權利要求3所述的裝置，其特征在于：布水池(6)靠近復合流人工濕地池(10)一側側壁上部布設第一出水口(8)，所述第一出水口(8)沿y軸方向等間距于同一水平面內均勻布設3個或3個以上、相鄰2個的間隔60-80cm，其與第一水平布水管(9)數量相同，并且一一對應連通；所述第一出水口(8)連接等數量的第一水平布水管(9)均勻向垂直下行流人工濕地池(101)中布水；于所述垂直下行流人工濕地池(101)遠離布水池(6)的一側側壁下部設有第二出水口(17)，所述第二出水口(17)沿y軸方向等間距于同一水平面內均勻布設3個或3個以上、相鄰2個的間隔60-80cm，其與第二水平布水管(18)數量相同，并且一一對應連通；于所述垂直上行流人工濕地池(102)遠離垂直下行流人工濕地池(101)的一側側壁上部設有第三排水口(24)，所述第三排水口(24)沿y軸方向等間距于同一水平面內均勻布設3個或3個以上、相鄰2個的間隔60-80cm，其與豎直布水管(25)數量相同，并且一一對應連通；所述第一出水口(8)靠近布水池(6)一側側壁內部設有過濾網(40)，所述過濾網(40)采用鋼絲材質的80-120(優選100)目網，定期進行更換清洗。
7.根據權利要求2所述的裝置，其特征在于：所述人工濕地植物(36)為蘆葦、鳶尾、香蒲、菖蒲等中的一種或二種以上。
8.根據權利要求1或3所述的裝置，其特征在于：所述垂直下行流人工濕地(101)、垂直上行流人工濕地(102)、水平流人工濕地(103)均為長方體結構池型，根據實際處理規模需求沿y軸方向劃分為面積相等的一個或兩個以上單元，每個單元的長(x軸方向)寬(y軸方向)比不大于1.5，且垂直下行流人工濕地(101)、垂直上行流人工濕地(102)或水平流人工濕地(103)中的每個單元結構相同。
9.根據權利要求1所述的裝置，其特征在于：所述集水排水池(37)通過靠近水平流人工濕地池(103)一側側壁下部的第四排水口(31)與水平流人工濕地池(103)連接，所述集水排水池(37)遠離水平流人工濕地池(103)一側側壁上從上至下依次錯位布設第五排水口(33)、第六排水口(41)、第七排水口(46)、第八排水口(49)；所述第五排水口(33)、第六排水口(41)、第七排水口(46)、第八排水口(49)分別連接第一排水管(34)、第二排水管(43)、第三排水管(44)、第四排水管(47)，于所述第一排水管(34)、第二排水管(43)、第三排水管(44)、第四排水管(47)分別設有第三流量控制閥(35)、第四流量控制閥(42)、第五流量控制閥(45)、第六流量控制閥(48)；通過開關不同高度的流量控制閥調節濕地排水高度。
10.根據權利要求1所述的裝置，其特征在于：所述集水排水池(37)長度(y軸方向)、高度(z軸方向)依次于水平流人工濕地池(103)寬度(y軸方向)、高度(z軸方向)相等，所述集水排水池(37)寬度(x軸方向)為100-120cm；所述集水排水池(37)通過靠近水平流人工濕地池(103)一側側壁下部的第四排水口(31)與水平流人工濕地池(103)連接，所述集水排水池(37)遠離水平流人工濕地池(103)一側側壁上距沿y軸方向所在的寬邊中心線的左右兩側30-40cm處分別布設第五排水口(33)、第六排水口(41)、第七排水口(46)、第八排水口(49)，所述第五排水口(33)、第七排水口(46)位于中心線左側，第六排水口(41)、第八排水口(49)位于中心線右側，所述第五排水口(33)、第六排水口(41)、第七排水口(46)、第八排水口(49)距集水排水池(37)底面高度分別為130-150cm、100-120cm、70-90cm、40-60cm，所述第五排水口(33)和第七排水口(46)、第六排水口(41)和第八排水口(49)在底面投影重合。
發明內容
本發明的目的是為了解決上述問題而提供的一種多流態人工濕地污水處理裝置。
本發明的技術方案是：一種多流態人工濕地污水處理裝置，包括布水池、復合流人工濕地池和集水排水池，所述布水池、復合流人工濕地池、集水排水池從左至右依次串聯鄰接設置，底面處于同一水平平面上，且高度相同。
作為一種優選的技術方案，所述布水池遠離復合流人工濕地池一側側壁下部設有進水口，所述進水口外部連接進水管。
作為一種優選的技術方案，所述進水管包括水平進水管和豎直進水管，所述進水口、水平進水管與豎直進水管通過三通管進行連接，所述三通管左側的水平進水管上、右側與進水口連接的管路上依次設置第一流量控制閥、第二流量控制閥。
作為一種優選的技術方案，所述復合流人工濕地池包括垂直下行流人工濕地池、垂直上行流人工濕地池、水平流人工濕地池，所述復合流人工濕地池從下至上依次包括防滲層、填料層、隔離層、草炭土層和種植土層。
作為一種優選的技術方案，所述的防滲層厚度為10mm，材料為高密度聚乙烯(HDPE)，防止污水滲漏對土壤和地下水造成二次污染。
所述復合流人工濕地池中填料層鋪設高度為60-90cm，包括卵石層、碎石層、豆粒石層，且其沿著水流方向依次鋪設，實現污水的分級梯次處理，保證人工濕地系統的凈化效率。
作為一種優選的技術方案，所述垂直下行流人工濕地、垂直上行流人工濕地、水平流人工濕地均為長方體結構池型，根據實際處理規模需求沿y軸方向劃分為面積相等的一個或兩個以上單元，每個單元的長寬比不大于1.5。
作為一種優選的技術方案，所述垂直下行流人工濕地池中填料層從上至下依次為第一卵石層、第一碎石層、第一豆粒石層，所述第一卵石層內卵石粒徑為40-80mm，且其鋪設厚度為20-30cm，所述第一碎石層內碎石粒徑為20-30mm，且其鋪設厚度為20-30cm，所述第一豆粒石層內豆粒石粒徑為5-8mm，且其鋪設厚度為20-30cm。
作為一種優選的技術方案，所述垂直上行流人工濕地池中填料層從下至上依次為第二卵石層、第二碎石層、第二豆粒石層，所述第二卵石層內卵石粒徑為40-80mm，且其鋪設厚度為20-30cm，所述第二碎石層內碎石粒徑為20-30mm，且其鋪設厚度為20-30cm，所述第二豆粒石層內豆粒石粒徑為5-8mm，且其鋪設厚度為20-30cm。
作為一種優選的技術方案，所述水平流人工濕地池中填料層從左至右依次為第三卵石層、第三碎石層、第三豆粒石層，第三卵石層內卵石平均粒徑4-8cm，其豎向鋪設高度為60-90cm、水平方向鋪設寬度為20-30cm；所述第三碎石層內碎石平均粒徑為2.0-3.0cm，其豎向鋪設高度為60-90cm、水平方向鋪設寬度為20-30cm；所述第三豆粒石層內豆粒石平均粒徑為1.0-1.5cm，其豎向鋪設高度為60-90cm、水平方向鋪設寬度為20-30cm。
作為一種優選的技術方案，所述透水隔離層材料為PE材質，沿垂直于隔離層表面的方向均勻開設正方形網孔、開孔率94％-96％、平行于隔離層表面的網孔面積0.0324-0.04mm2，鋪設厚度為1cm。，防止種植土和草炭土下移造成卵石層、碎石層或豆粒石層堵塞。
作為一種優選的技術方案，所述草炭土層水平均勻鋪設于填料層上方，且其鋪設厚度為20-30cm，對復合流人工濕地池啟到保溫作用
作為一種優選的技術方案，所述種植土層為營養物質含量豐富的粘土或黑土，水平均勻鋪設于草炭土層上方，其鋪設厚度為25-35cm，為濕地植物種植初期提供生長所必須的營養。
作為一種優選的技術方案，所述人工濕地植物為蘆葦、鳶尾、香蒲、菖蒲等一種或二種以上按一定比例組合種植。
作為一種優選的技術方案，沿y軸方向所在的寬邊中心線的左右兩側30-40cm處分別布設第五排水口、第六排水口、第七排水口、第八排水口。
作為一種優選的技術方案，所述第五排水口、第七排水口位于中心線左側，第六排水口、第八排水口位于中心線右側；所述第五排水口、第六排水口、第七排水口、第八排水口距集水排水池底面高度分別為130--150cm、100--120cm、70--90cm、40--60cm。
作為一種優選的技術方案，所述第五排水口和第七排水口、第六排水口和第八排水口在底面投影重合。
作為一種優選的技術方案，所述第五排水口、第六排水口、第七排水口、第八排水口分別連接第一排水管、第二排水管、第三排水管、第四排水管。
作為一種優選的技術方案，所述第一排水管、第二排水管、第三排水管、第四排水管分別設有第三流量控制閥、第四流量控制閥、第五流量控制閥、第六流量控制閥，通過開關不同高度的流量控制閥調節濕地排水高度。本發明主要解決現有人工濕地處理方法單一、布水方式單一、濕地池體中水量水質分布不均勻等問題。本發明專利保證在一套人工濕地裝置中實現3種流態的同時減少水體內的生化需氧量、氮、磷和固體懸浮顆粒物等污染物。
與現有技術/裝置相比，本發明的有益效果是：該污水處理裝置由調節配水模塊、復合流人工濕地模塊、集水排水模塊3個模塊組成。調節配水模塊對來水中的剩余污泥等雜質進行分離調節，進一步降低水中SS等懸浮物，保證進水均質、均量、均速；復合流人工濕地模塊通過改變濕地系統的流態，提高污水與濕地基質、生物膜和濕地植物的接觸時間，提升污水凈化效果，確保濕地穩定高效達標運行。
（發明人：劉文杰;石玉敏;靳輝）
